если подключить автомат снизу на верх что будет

Как правильно подключить автомат, снизу или сверху — и в чем разница?

Начинающие электрики, зачастую не знают, как правильно подключить автомат сверху или снизу. Они просто не видят в чем разница, и есть ли она на самом деле.

Как подать питание на автомат?

При подключении современной бытовой модели не имеет большого значения, будет ввод в автомат сверху или снизу.

Путаница с поиском правильного решения возникла по двум причинам:

Верхние контакты были неподвижны, а сам корпус разборной (для обслуживания, чистки контактов и т.п.). В этом случае любой электрик знал, что верхние неподвижные контакты всегда под напряжением. Это был просто вопрос безопасности.

Современные вводные автоматы имеют совершенно иной вид. Их корпус может открываться лишь единожды — при подключении аппарата.

В случае неисправности такие устройства не ремонтируют, а меняют целиком. Поэтому здесь значения не имеет, как будет осуществлено подключение автомата в щитке — вряд ли кто-то будет его разбирать (вероятность травмирования минимальна).

Вот для них правильное подключение имеет огромное значение. Но на корпус таких агрегатов обычно нанесена схема, в которой указаны точки для присоединения входа автомата и т.д.

И хотя, для самого автоматического выключателя не имеет значения, как будет подведен ток, споры между электриками ведутся до сих пор.

Мастера старой закалки, размахивая ПУЭ, настаивают на подключении исключительно сверху.

Вот только эта, без сомнения, полезная книга была издана еще во времена Советского Союза. Ее регулярно переиздают, но поправки в текст практически не вносятся. Большинство требований и нормативов остаются ориентированными на аппараты практически полувековой давности.

Так, можно ли подключать автомат снизу-вверх?

Среди профессиональных электриков считается хорошим тоном подключение автоматического выключателя именно сверху. Аппараты, подсоединенные снизу, они считают работой дилетантов-самоучек. Хотя на эксплуатации устройства и функционировании остальных приборов это никак не отражается.

Поэтому на всех промышленных объектах, в общественных местах и серьезных организациях все подобные аппараты подключены именно сверху.

Если же речь идет о прокладке электричества в собственной квартире или на любимой даче (где всей электрикой занимается хозяин дома, и никто кроме него там работать не будет), то можно делать так, как удобнее.

Но, если есть вероятность забыть или запутаться, то лучше (в целях собственной безопасности) все автоматические выключатели подключать сверху.

Источник

Что будет, если подключить автомат снизу вверх

Что будет, если подключить автомат снизу вверх

Сталкивались ли вы когда-нибудь друзья с «неправильным» подключением автоматических выключателей, то есть, снизу вверх. Уже давно существует легенда о подключении автоматов только сверху, однако никто толком так ничего объяснить и не может, почему именно так, и что будет, если автомат подключить снизу.

Одни говорят, что автоматический выключатель в таком случае не сумеет сработать, другие же утверждают, что при подключении автомата снизу увеличивается дуга между контактами. Так ли это на самом деле? Почему подключение автомата снизу вверх, это всего лишь очередной миф, да и только.

Что будет, если подключить автомат снизу вверх

На крышке автоматического выключателя, там, где контакты, имеется маркеры (1 и 2). То есть, единица, это так сказать вход кабеля, а двойка его выход в сеть квартиры. Но если мы перевернём автомат вверх тормашками, и подсоединим его, то увидим, что абсолютно ничего не изменится, и автоматический выключатель также само будет работать исправно.

Ничего и никакая дуга между контактами при этом не увеличивается, а автомат при отключении будет отсекать напряжение. Получается что подключение автомата только сверху вниз, и никак по-другому, не что иное, как очередная легенда от горе электриков.

Что на этот счет говорится в ПУЭ

В правилах устройства электроустановок нет чёткой инструкции, как именно должен подсоединяться автоматический выключатель, сверху вниз или же наоборот. Тем не менее, производитель автоматического выключателя зачем-то нанёс на изделие маркировки и надписи, а, следовательно, у автомата всё-таки есть верхняя часть и нижняя.

Соответственно никто не будет ставить автоматический выключатель верх тормашками, если этого только не требует какая-то конкретная ситуация. То есть, возможно, кабель ввода заходит снизу, а в квартиру уходит сверху. В таком случае понадобится, чтобы не обводить провода, подключить автомат снизу вверх.

Поэтому верхнее подключение пакетников, это, скорее всего эталон, чем правило. Можно подсоединять автомат как угодно, и он будет при этом работать, конечно же, при одной оговорке, если сам автоматический выключатель в рабочем состоянии.

Также, чтобы исключить путаницу проводов, всё-таки принято подключать автоматы сверху вниз. В таком случае при ремонте, электрику проще разобраться, что куда идёт и к чему подсоединено.

Из всего вышесказанного становится понятным:

Друзья! А что скажете вы по поводу подключения автоматов? Возможно, в вашей практике вы уже сталкивались с подобным явлением, когда автоматический выключатель был подключён снизу вверх. Возможно, были и какие-то негативные моменты, связанные с этим, о которых важно знать всем.

Источник

Я очень люблю расключать питание на автоматических выключателях снизу. На это есть ряд причин.

а) мне удобно
б) удобно закидывать на автомат сверху отходящие линии
в) экономия проводов в ущерб стоимости шин
г) меркантильный интерес
. ну и прочее.

И каждый раз слышу одно и тоже

Хотя я видел у педантных немцев расключение питания снизу, и тоже так делаю))).

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

не вопрос
ПУЭ 7 3.1.6
Автоматические выключатели и предохранители пробочного типа должны присоединяться к сети так, чтобы при вывинченной пробке предохранителя (автоматического выключателя) винтовая гильза предохранителя (автоматического выключателя) оставалась без напряжения. При одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам.

У большинства автоматических выключателей и узо, известных мне на сегодняшний день, расположение не подвижного контакта сверху.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Чуточку подкорректирую картинку насчет подвижных /не подвижных контактов.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

P.S. С аккаунта супруги пишу)))

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

давай-те чуть-чуть сузим круг

моя тема касается ТОЛЬКО АВ

1) модульного исполнения на дин-рейку
2) от 1 до 63 Ампер включительно
3) любого производителя

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Ну в таком «узком кругу» конечно без вариантов.

Я же просто написал предположение откуда миф пошел)))

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

30 лет делаем и не знаем: знаем. традиционно так сложилось, что при отключении автомата снизу не должно быть напряжения. можно спокойно работать. лень искать,но ПУЭ это еще не все нормативные документы, граждане электрики. это только общая часть

Источник

Подключение автоматов в щитке: снизу или сверху?

Подписка на рассылку

На самом деле можно встретить оба варианта подключения питающих линий к автоматическим выключателям – к нижним или к верхним контактам. То, как на самом деле должно выполняться подключение автоматов, является предметом непрекращающихся дискуссий, потому как явных, на первый взгляд, недостатков нет.

Чтобы разобраться в этом вопросе, необходимо более подробно изучить доступную для всех информацию. Ведь путаница возникает из-за того, что вроде как автоматический выключатель в обоих вариантах исполняет свои функции исправно.

Итак, обратимся для начала к актуальной версии нормативной документации. В п. 3.1.6 раздела 3 «Защита и автоматика» Правил устройства электроустановок (ПУЭ) говорится следующее: «при одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам». Соответственно, следует понимать, с какой стороны этот неподвижный контакт находится. У представленного ниже аппарата ВА 47-29 видно, что на электрической схеме и конструктивно неподвижный контакт находится сверху.

Справедлива ли эта схема подключения автоматов для разных производителей? Давайте посмотрим. Как видно на рисунке, у приведенных однотипных выключателей разных производителей на схеме неподвижный контакт располагается сверху.

Теперь обратимся к заводской документации на некоторые типы приведенных выключателей. Уточним, какое подключение считает возможным сам производитель. Рассмотрим модульный выключатель Legrand серии TX3. Как видно, на приведенном фрагменте из инструкции указано, что подключение автоматического выключателя можно выполнить как сверху, так и снизу.

А что нам рекомендует известная во всем мире компания ABB по монтажу своих модульных выключателей серии SH 200L? А, собственно, также допускается монтаж питающих линий любым удобным способом.

Ну и рассмотрим популярный из-за своей дешевизны тип выключателя IEK ВА 47-29. В соответствии с электрической схемой и маркировкой, выполненной на корпусе выключателя, нумерация контактов 1,3,5,7 относится к верхним неподвижным контактам, а 2,4,6,8 – к нижним подвижным. И опять, ознакомившись с инструкцией, мы видим, что производитель не предъявляет каких-либо требований по рассматриваемым типам подключения.

На основании приведенной информации можно сделать однозначный вывод, что рассмотренные производители одинаково допускают подключение автомата снизу или сверху без нарушения функционала или какого-либо ухудшения характеристик своих аппаратов.

Да и сам пункт 3.1.6 ПУЭ, приведенный выше, вроде как делает оговорку «как правило», которая означает, что вариант подключения к неподвижному контакту является обычным, преобладающим решением при монтаже защитных аппаратов.Отступление от него должно быть обоснованным. То есть в сухом остатке – это элементарная «культура» и «однотипность» технологии производства электромонтажных работ. Ведь традиционно принято, что при электромонтаже производится подача питания на автоматические выключатели сверху.

В любом случае, рекомендуется безоговорочное соблюдение установленных правилами требований, так как это поможет впоследствии избежать ошибок при работах в электрических сетях и даже исключить электротравматизм. И только в самых крайних случаях можно рассмотреть вариант с нижним подключением, например при особенностях компоновки монтажных щитов или при недостаточной длине кабелей питающих и отходящих линий.

Источник

С какой стороны подключить автоматический выключатель

Что будет, если подключить автомат снизу вверх

Что будет, если подключить автомат снизу вверх

Сталкивались ли вы когда-нибудь друзья с «неправильным» подключением автоматических выключателей, то есть, снизу вверх. Уже давно существует легенда о подключении автоматов только сверху, однако никто толком так ничего объяснить и не может, почему именно так, и что будет, если автомат подключить снизу.

Одни говорят, что автоматический выключатель в таком случае не сумеет сработать, другие же утверждают, что при подключении автомата снизу увеличивается дуга между контактами. Так ли это на самом деле? Почему подключение автомата снизу вверх, это всего лишь очередной миф, да и только.

Откуда подводить питание — сверху или снизу?

В любом АВ имеется два контакта: неподвижный и подвижный. Куда подключать питание? До сих пор мнения интернет-экспертов в сфере электрики разделяются, одни на форумах твердят, что подключать следует к верхнему контакту, другие считают, что наоборот. В нормативе ПУЭ (7 изд. п.3.1.6) говорится:

При одностороннем питании подсоединение питающего проводника к аппарату защиты делается, как правило, к неподвижным контактам.

Аппаратом защиты считайте не только автоматический выключатель, но и устройство защитного отключения, дифференциальные автоматы и другие защитные приборы. Из формулировки ПУЭ следует вывод, что питающий кабель или провод должен подходить к неподвижному контакту, но можно сделать исключение.

На передней панели АВ есть схема, из которой вы поймете, где располагается неподвижный контакт. А на следующем фото вы можете видеть, как выглядит защитный аппарат в разрезе, и где какие клеммы размещены. Практически все отечественные и импортные производители ставят неподвижные контакты сверху, и туда же Правила Устройства Электроустановок советуют подводить питание. Сейчас нет никаких гарантий, что в дешевых китайских моделях неподвижный контакт расположен сверху, хотя в советское время условие соблюдалось строго.

С технической точки зрения может возникнуть вопрос: а если пропустить рекомендации ПУЭ, как подключить автомат, и подвести питание снизу? Будет ли это грубой ошибкой? В процессе работы АВ находящиеся внутри тепловой и электромагнитный расцепители срабатывают при наличии сверхтоков, защищая линию от КЗ и перегрузок. Так вот и верхнее, и нижнее подведение питания не влияет на главную функцию автоматического выключателя. Расцепители работают эффективно и независимо от порядка питания клемм.

Модульные защитные аппараты знаменитых брендов (Hager и ABB, к примеру) дают пользователям возможность подводить питание к нижним клеммам. В таких устройствах есть зажимы под гребенчатые шины снизу.

На практике же верхние неподвижные контакты автоматов — более корректное решение для подключения питания. Это обеспечивает правильную организацию, ведь когда электрик приступает к работе в щитке, он считает, что фаза на автоматах находится сверху, опираясь на теорию из ПУЭ. При замене или добавлении автоматов может случиться опасная ситуация, если фаза подключена к нижним контактам, а новый мастер по привычке отключает автомат в щитке и полагает, что нижние клеммы отсечены от напряжения.

Если брать пример с промышленных объектов, то рубильники РБ никогда не подключают “вниз головой”. Питание идет только со стороны верхних клемм, и отключение рубильника приводит к отсечению напряжения с нижних контактов. Это большой плюс к безопасности.

Что будет, если подключить автомат снизу вверх

На крышке автоматического выключателя, там, где контакты, имеется маркеры (1 и 2). То есть, единица, это так сказать вход кабеля, а двойка его выход в сеть квартиры. Но если мы перевернём автомат вверх тормашками, и подсоединим его, то увидим, что абсолютно ничего не изменится, и автоматический выключатель также само будет работать исправно.

Ничего и никакая дуга между контактами при этом не увеличивается, а автомат при отключении будет отсекать напряжение. Получается что подключение автомата только сверху вниз, и никак по-другому, не что иное, как очередная легенда от горе электриков.

Пайка проводов под зажим автомата — ERROR (ошибка)

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник. И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают. Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Поэтому если при монтаже используется многожильный провод то для его оконцевания нужно применять наконечники НШВИ.

Что на этот счет говорится в ПУЭ

В правилах устройства электроустановок нет чёткой инструкции, как именно должен подсоединяться автоматический выключатель, сверху вниз или же наоборот. Тем не менее, производитель автоматического выключателя зачем-то нанёс на изделие маркировки и надписи, а, следовательно, у автомата всё-таки есть верхняя часть и нижняя.

Соответственно никто не будет ставить автоматический выключатель верх тормашками, если этого только не требует какая-то конкретная ситуация. То есть, возможно, кабель ввода заходит снизу, а в квартиру уходит сверху. В таком случае понадобится, чтобы не обводить провода, подключить автомат снизу вверх.

Поэтому верхнее подключение пакетников, это, скорее всего эталон, чем правило. Можно подсоединять автомат как угодно, и он будет при этом работать, конечно же, при одной оговорке, если сам автоматический выключатель в рабочем состоянии.

Также, чтобы исключить путаницу проводов, всё-таки принято подключать автоматы сверху вниз. В таком случае при ремонте, электрику проще разобраться, что куда идёт и к чему подсоединено.

Из всего вышесказанного становится понятным:

Друзья! А что скажете вы по поводу подключения автоматов? Возможно, в вашей практике вы уже сталкивались с подобным явлением, когда автоматический выключатель был подключён снизу вверх. Возможно, были и какие-то негативные моменты, связанные с этим, о которых важно знать всем.

Схемы подключения автомата

Установить и правильно подключить автомат в распределительном шкафу – не проблема.

С этим может справиться даже обычный человек, который с электричеством сталкивается только, когда вставляет в розетку штепсельную вилку от бытового прибора или включает освещение. Но вопрос, как правильно подключить автомат, все равно часто звучит от обывателей.

Все дело в том, что даже среди электриков происходят споры о способах подсоединения. То есть, подводить питающий провод к автоматическому выключателю сверху или снизу.

Давайте не будем спорить здесь, а просто обратимся к правилам устройства электроустановок (ПУЭ), где в одном из пунктов, а, точнее, в пункте 3.1.6, четко все описано. Ни фото ниже нами сделана выписка из этого пункта ПУЭ.

Итак, правила рекомендуют подключать питающий провод к неподвижному контакту в автомате. А он расположен именно сверху. Но давайте до конца быть честными, и еще раз прочитаем правило.

В нем нет строго ограничения, то есть, оно носит только рекомендательный характер. Поэтому отвечая на вопрос, как подключить автоматический выключатель снизу или сверху, можно использовать два варианта.

Тем более, прибор будет отключать сеть от перегрузок и короткого замыкания в любом случае в независимости от схемы подключения.

И все же, почему в ПУЭ этот пункт присутствует? Чтобы ответить на этот вопрос, необходимо рассмотреть устройство автоматического выключателя.

Устройство автомата

Чтобы перейти к схемам подключения автомата, необходимо разобраться в первую очередь с его конструкцией. А так как нас интересует именно подключение проводов к нижним или верхним контактам прибора, то надо понимать, что оба контакта (подвижный и неподвижный) изготавливаются из разных металлических сплавов.

Когда дело касается сети переменного тока, то при коммутации автомата его контакты выгорают равномерно, и здесь разницы, куда подключать провода, нет никакой.

Если автомат располагается в схеме с постоянным током, то выбор контакта подключения – важная составляющая правильной и долгосрочной работы самого прибора.

При высокой величине силы тока наблюдается перенос металлов с одного контакта на другой, поэтому в таких сетях подключение питающих проводов надо производить только сверху, то есть, через неподвижный контакт.

Теперь переходим непосредственно к самому устройству автомата. Чтобы вы поняли, что находится внутри этого прибора, рекомендуем ознакомиться с рисунком ниже.

Два основных элемента, которые выполняют защитные функции автомата – это расцепители электромагнитный и тепловой.

Электромагнитный расцепитель

Этот элемент является защитным, который срабатывает в том случае, если в электрической цепи, куда был установлен сам автомат, появилось короткое замыкание. Именно в этот момент в цепи появляются токи огромной величины (практически превышающие номинальное значение тока в тысячи раз).

Чтобы не сгорела проводка и бытовые приборы, включенные в розетки, расцепитель мгновенно отключает подающую сеть. Время отключения – это миллисекунды. Кстати, существует определенная маркировка по времятоковым характеристикам. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя.

В быту чаще используются типы «А», «В», и «С».

Сама конструкция электромагнитного расцепителя – это сердечник (соленоид), вокруг которого расположены витки пружины. Соленоид связан напрямую с подвижным контактом автомата. А вот пружина соединяется последовательно с силовыми контактами и тепловым расцепителем.

Номинальный ток слишком мал, чтобы созданный внутри катушки магнитный поток, смог втянуть сердечник и тем самым разомкнуть контакты.

Как только в сети возникает короткое замыкание, то есть, появляется тог огромной величины, внутри катушки (пружины) возникают большие магнитные потоки, пружина сжимается и втягивает в себя сердечник, который в свою очередь тут же размыкает силовые контакты. А, значит, сеть будет обесточена.

Тепловой расцепитель

Этот элемент предназначается для защиты электрической цепи, если в ней начинают действовать большие нагрузки, отличные от номинальной. Это расцепитель, так сказать, замедленного действия.

Он будет определенное время держать перегруз, и если последний не снизится до номинального значения, то отключит питание.

Сразу оговоримся, что тепловой расцепитель не будет реагировать на скачки тока кратковременного действия.

Чисто конструктивно тепловой расцепитель представляет собой биметаллическую пластину, которая, по сути, является консолью. Ее свободный конец соединен с механизмом, который и будет разъединять контакты.

При номинальном токе свободный конец пластины располагается близко к рычагу расцепительного механизма.

Как только в цепи начнется перегрузка, пластина начинает нагреваться и изгибаться, тем самым действуя на рычаг, тот в свою очередь на механизм, а последний на контакты, размыкая их.

Вот такое достаточно сложное устройство автоматического выключателя и принцип действия.

Схемы подключения

Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что автоматы могут подключаться в однофазные и трехфазные сети.

Какие автоматы для этого необходимы? Если разговор вести от однофазных сетях с напряжением в 220 вольт, то в них обычно устанавливается или однополюсный прибор, или двухполюсный.

Сама схема будет зависеть от того, используется ли в ней заземляющий контур или нет.

Если в дом входят два провода (ноль и фаза), то в распределительный шкаф можно ставить однополюсный вариант. При этом фазный контур будет проходить именно через сам автомат. Если внутрь дома входит три провода (фаза, ноль и заземление), то общий автомат должен быть двухполюсным.

То есть, к первой клемме прибора подключается фаза, ко второй ноль. Заземление через отдельную клеммную коробку разводится до потребителей (светильники и розетки). Далее, провода от автоматического выключателя проводятся до счетчика, затем к однополюсным автоматам, установленных по группам, но уже как было описано в первом случае.

Кстати, вот ниже данная система подключения автомата.

Что касается трехфазной сети, то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции. Здесь все точно так же, как и в случае с однофазным подключением.

То есть, если в доме используется разводка без заземления, то к неподвижным контактам подключаются три фазы питающей сети. Нулевой провод разводится как отдельный контур до потребителей (розетки и лампы).

Если в доме присутствует система заземления, то устанавливается четырехполюсная модель, то есть, к прибору будут подключаться три фазы и ноль, а контур заземления пойдет отдельной линией до потребителей.

Полезные советы

Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору. На что необходимо обязательно обратить внимание?

Заключение по теме

Итак, в этой статье мы постарались ответить на вопрос, который интересует многих, как подключить автомат правильно? Надеемся, что из предоставленной информации все понятно. И как уже было сказано выше, этот процесс не самый сложный, главное разобраться в схемах подключения.

Как правильно подключить автоматы в электрическом щите – пошаговая инструкция

Ошибки в процессе подключения автоматов могут привести к серьезным проблемам с электропроводкой, поэтому, если вы не уверены в своих силах, лучше исключить риски и обратиться к профессиональному мастеру. Сегодня мы рассмотрим этапы проведения работ по подключению автоматов в электрическом щите, в том числе установку кабеля, соединение всех элементов. В любом доме или квартире имеется электричество, поэтому подобный вопрос не теряет актуальности.

Как правильно подключить автоматы в электрическом щите – это распространенный вопрос, ведь подобные действия требуют от мастера хотя бы базовых навыков. Для начала следует в соответствии с правилами составить проект электропроводки, определиться с местом установки, составить чертежи, выбрать основание и комплектующие элементы. Только после вышеперечисленных действий мастера приступают к монтажным работам, а потом подсоединяют щит к кабелю.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка – 1. Попадание изоляции под контакт.

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка — 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ.

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Схема соединения автоматов в электрощите

Прежде чем приступить к установке автоматов, необходимо внимательно изучить их схематичное устройство, ведь схема монтажа состоит из нескольких элементов с разными обозначениями.

Таблица 1. Элементы, используемые при монтаже электрощита.

Ошибки при подключении автоматов в щитке

Распределительный щит трудно представить без современных модульных устройств защиты, таких как автоматические выключатели, устройств защитного отключения, дифференциальных автоматов и всевозможных реле защиты. Но далеко не всегда эти модульные устройства подключаются правильно и надежно.

В виду обслуживания электрических щитков мне иногда приходится сталкиваться с ошибками подключения автоматических выключателей, которые в них установлены. Казалось бы, как можно неправильно подключить обычный однополюсный автомат? Зачистил кабель на определенную длину, вставил в клеммы, затянул надежно винты.

Но как бы это странно не звучало, большинство людей имеет «корявые» руки и качество сборки щитов оставляет желать лучшего. Хотя на самом деле все мы совершаем или совершали ошибки в той или иной отрасли, и как говорится в известной пословице: «не ошибается тот, кто ничего не делает».

Приветствую всех друзья на сайте «Электрик в доме». В данной статье рассмотрим, как подключить автомат в щитке и разберем несколько вариантов самых распространенных и грубых ошибок.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный.

На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много.

На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

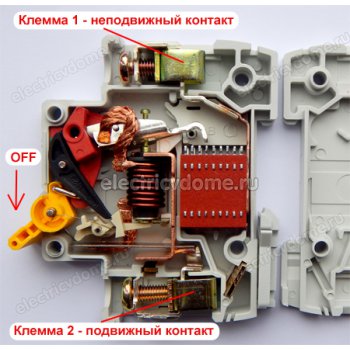

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса.

С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет.

То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка.

Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах.

Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка – 1. Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка – 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.

Ошибка – 3. Формирование концов жил проводов и кабелей

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Корме того если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Пайка проводов под зажим автомата – ERROR (ошибка)

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет.

Но под рукой всегда есть старый добрый паяльник. И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом.

Чем опасно такое подключение автоматов в распределительном щите?

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть».

И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают.

Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Поэтому если при монтаже используется многожильный провод то для его оконцевания нужно применять наконечники НШВИ.

Что представляют собой автоматические выключатели

Автовыключатели – это специализированные устройства, основной задачей которых является защита электропроводки от возгорания. Конечно, они не способны защитить от удара током и от поломки бытовых приборов, но контролируют перегревание.

Функционирование основано на том, что устройства разрывают электрическую цепочку при следующих ситуациях:

Обычно автомат фиксируют на входе, что позволяет защитить идущий за ним участок цепочки. Поскольку ко всем элементам применяется разная проводка, устройства защиты должны работать при различной мощности тока.

Некоторым начинающим электрикам может показаться, что достаточно зафиксировать энергоемкий автомат, но это распространенное заблуждение. Ведь если защитное устройство не сработает при наличии тока большой силы, то произойдет возгорание проводки.

Устройство автомата

Чаще всего автомат представляет собой конструкцию из следующих элементов:

Как устроен механизм отключения

В автомате присутствует особый механизм, который способствует разрыву цепочки при повышении силы тока.

Существуют различные принципы функционирования подобных устройств:

По аналогичному принципу функционируют электрочайники, из-за чего происходит их отключение при закипании воды. Для разрыва цепи используют и полупроводниковые устройства, но они редко применяются в сетях.

Маркировки на автоматах

Все модели автоматов имеют различные обозначения, по которым их можно идентифицировать. Обычно, большинство производителей предпочитают выпускать такие конструкции, которые могут использоваться в различных условиях и отраслях.

Для того, чтобы исключить ошибки во время подключения, следует разобраться с маркировками на корпусной части:

Какой автомат выбрать

При выборе устройства в первую очередь следует учитывать его предельно допустимый ток. Для этого необходимо посчитать, какая сила тока потребуется для всех установленных в квартире приборов.

Кроме того, значение имеет и толщина проводки, поскольку по ней течет электричество. Требуется оптимальная величина в зависимости от степени нагревания. Еще большое значение имеет наличие полюсов:

Автоматы устанавливаются в щитке по стандартному принципу – от большего к меньшему. Это значит, что сначала фиксируют автомат с двумя полюсами, а только потом с одним. После чего следуют остальные устройства с меньшей мощностью.

Цены на дифавтоматы

Видео – УЗО или дифференциальный автомат: что выбрать

Особенности подключения автоматических выключателей

После того, как вы определитесь с типом автоматов, их необходимо подключить. Если придерживаться определенных этапов, то справиться с таким процессом можно без каких-либо специальных навыков.

Здесь мы рассмотрим процесс поэтапной сборки электрического щита для однокомнатной квартиры. Для начала потребуется подготовить все инструменты и комплектующие, которые будут использованы в процессе монтажа:

Цены на вольтметры

Сборка щитка – пошаговая инструкция

Шаг 1. Первым делом на верхней рейке нам потребуется расположить автоматику, таким образом, как она должна выглядеть после фиксации. Сначала мы укладываем рубильник, после чего УЗМ (защитное устройство), после чего три УЗО на разные группы (ток утечки 30 мА, номиналом 63,63 и 40 А).

Первый на 40 А – свет, второй на 63 А – на варочную панель и духовку, третий на 63 А – на оставшиеся группы. В конце устанавливается один дифференциальный автомат типа «А», потому что такие устройства рекомендуют производители большинства бытовых приборов.

Шаг 2. Далее необходимо перейти ко второй рейке и расставить автоматы в правильном положении. Расставлять их надо строго под определенной группой УЗО. Начинать следует с правой стороны.

Шаг 3. Теперь автоматику необходимо запитать между собой. Для таких целей следует использовать гребенки в двух конфигурациях. Первая – PS-1 на 12 модулей. Вторая – PS-2 на 12 модулей. Поскольку у нас только 9 модулей, лишний участок гребенки потребуется удалить машинкой со специальным диском. Так, сначала необходимо запитать верхний модуль.

Шаг 4. Когда миниатюрная гребенка будет готова, потребуется вставить ее в автоматику, а потом затянуть винтовые крепления.

Шаг 5. Теперь необходимо запитать по аналогичному принципу нижнюю автоматику. Здесь придется учесть некоторые нюансы. Медь вместе с пластиковой частью отпиливать не стоит, их следует отрезать отдельно. Это позволит исключить необходимость использования боковых заглушек. Так, пластмассовая часть будет длиннее медной, тем самым обеспечивается дополнительная безопасность.

Поскольку автоматика разделяется на три части, то понадобится разделить и медную часть (два модуля, два модуля, 5 модулей). После чего эти три части можно использовать под единой гребенкой из пластика.

Шаг 6. Далее необходимо подавить питание от рубильника на УЗМ, это позволит проверить функциональность. Для этого нам понадобится подготовить два кабеля 10 квадратных миллиметров – черный и синий (на фазу и нуль). Потребуется сначала отрезать кабели нужной длины, затем снять изоляции по краям, а только потом подсоединять.

Шаг 7. Проверяем работоспособность соединения. Для этого нам необходимо подготовить питающий кабель с вилкой на одном конце и соединениями на другом. Одну сторону следует подключить к автомату, а вилку включить в розетку (вторым этапом).

Шаг 8. Далее необходимо подать питание на первое УЗО, потому что все остальные мы уже запитали гребенкой. Здесь тоже необходимо отрезать кабель нужного размера, зачем зачистить его концы и подключить питание от УЗМ на первое УЗО.

Шаг 9. Следующим этапом нам необходимо сдвинуть все нижние автоматы в правую сторону и зафиксировать их ограничителем.

Шаг 10. Теперь необходимо убрать питающий кабель и перенести конструкцию в щиток. Теперь необходимо перейти к этапу установки нулевых шин. Здесь имеется три УЗО и такое же количество шин.

Потребуется установить шины и подключить каждое УЗО к шине. Сделать это следует с помощью кабеля 6 квадратных миллиметров. В данном случае тоже потребуется отрезать нужный размер, снять изоляцию.

Шаг 11. Далее нам потребуется запитать группы автоматов к каждому УЗО. Теперь понадобится взять кабель того же сечения, но только уже красного цвета. Здесь тоже следует отмерить нужную длину, зачистить, а только потом соединить.

На данном этапе процесс подключения всех элементов щитка считается завершенным. Теперь следует только подтянуть винтовые крепления, еще раз проверить работоспособность устройства, закрыть его крышкой. Кроме того, желательно промаркировать автоматику, чтобы понимать последовательность компонентов.

Обратите внимание! Провода нагрузки и питающий кабель следует закреплять уже на месте установки.

Видео – Монтаж электрического щитка

Особенности подключения СИП к вводному автомату

Самонесущий изолированный провод широко используется для передачи электричества в домашнюю сеть от воздушных ЛЭП вместо обычного кабеля. При всех достоинствах этого проводника подключение СИП к защитному автомату напрямую производить не следует, поскольку в ходе эксплуатации алюминий начинает «плыть», а изоляция обгорает. В конечном итоге это приводит в лучшем случае к выходу автомата из строя, а в худшем – к возгоранию. Проще всего избежать такой неприятности, подключив СИП к автомату через специальную переходную гильзу.

Такое приспособление обеспечивает переход с алюминиевого провода на медь. Купить его можно в специализированном магазине.

Пошагово монтаж автомата – на следующем видео:

Источник
