разрешите спор: если поджать обратку перед элеваторным узлом
разрешите спор: если поджать обратку перед элеваторным узлом
Сообщение emelka2 » 03 окт 2011, 11:53
И есть ли смысл городить огород?
Сообщение Другой человек » 03 окт 2011, 11:57
Re: разрешите спор: если поджать обратку перед элеваторным узлом
Сообщение emelka2 » 03 окт 2011, 12:01
Сообщение гpязнуля » 03 окт 2011, 12:10
Re: разрешите спор: если поджать обратку перед элеваторным узлом
Сообщение emelka2 » 03 окт 2011, 12:12
Re: разрешите спор: если поджать обратку перед элеваторным узлом
Сообщение emelka2 » 03 окт 2011, 14:19
Сообщение molotoboec » 03 окт 2011, 14:37
Re: разрешите спор: если поджать обратку перед элеваторным узлом
Сообщение emelka2 » 03 окт 2011, 15:22
Сообщение Гость4 » 04 окт 2011, 22:29
Сообщение Гость4 » 04 окт 2011, 22:32
Сообщение Прохожий » 05 окт 2011, 09:52
Если прижать обратку в системе отопления
От эффективной работы отопительной системы зависит, насколько комфортной будет температура в холодное время года в доме. Порой возникают ситуации, когда в систему подается горячая вода, а батареи остаются холодными. Важно найти причину и устранить ее. Для решения проблемы нужно знать устройство отопительной системы и причины холодной обратки при горячей подаче.
Система отопления состоит из расширительного бака, батарей, отопительного котла. Все составные части соединены между собой в контур. В систему заливается жидкость – теплоноситель. В качестве жидкости используется вода или антифриз. Если монтаж выполнен правильно, то жидкость подогревается в котле и начинает подниматься по трубам. При нагревании жидкость увеличивается в объеме, излишек поступает в расширительный бак.
Устройство системы отопления с расширительным баком
Так как отопительная система полностью заполнена жидкостью, горячий теплоноситель вытесняет холодный, который возвращается в котел, где нагревается. Постепенно температура теплоносителя увеличивается до необходимой, нагревая радиаторы. Циркуляция жидкости может быть естественной, называемой гравитационной, и принудительной – с помощью насоса.
Обратка – это теплоноситель, который, пройдя через все отопительные приборы, входящие в контур, отдает свое тепло и, охлажденный, поступает снова в котел для очередного подогрева.
Батареи можно подключить тремя способами:
При первом способе подвод теплоносителя и отвод обратки осуществляется в нижней части батареи. Этот способ целесообразно применять, когда трубопровод расположен под полом или плинтусами. При диагональном подключении теплоноситель подводится сверху, обратка отводится с противоположной стороны снизу. Такое подключение лучше использовать для батарей с большим количеством секций. Самый популярный способ – боковое подключение. Горячая жидкость подключается сверху, отвод обратки осуществляется снизу радиатора с той же стороны, где подводится теплоноситель.
Обратка в системе отопления
Отличаются системы отопления способом прокладки труб. Они могут быть проложены однотрубным и двухтрубным способом. Наиболее популярной является однотрубная схема разводки. Чаще всего ее устанавливают в многоэтажных домах. Она имеет следующие преимущества:
К недостаткам можно отнести невозможность отрегулировать интенсивность и нагрев для отдельного радиатора, снижение температуры теплоносителя по мере удаления от нагревательного котла. Чтобы повысить эффективность однотрубной разводки, устанавливают циркулярные насосы.
Для организации индивидуального отопления используется двухтрубная схема разводки труб. По одной трубе осуществляется горячая подача. По второй остывшая вода или антифриз поступают обратно в котел. Данная схема дает возможность параллельного подключения радиаторов, обеспечивая равномерное прогревание всех приборов. Кроме того, двухтрубная схема позволяет регулировать температуру нагрева каждого отопительного прибора отдельно. Недостатком является сложность монтажа и большой расход материалов.
Иногда при горячей подаче обратка батареи отопления остается все же холодная. Можно назвать несколько основных причин этому:
Регулировка обратного клапана в системе отопления
Холодная обратка – это серьезная проблема, которую необходимо обязательно устранить. Она влечет множество неприятных последствий: температура в помещении не достигает желаемого уровня, снижается эффективность радиаторов, нет возможности исправить ситуацию дополнительными приборами. В итоге, отопительная система не работает как нужно.
Основной неприятностью холодной обратки является большая разница температур, возникающая между температурой подачи и отвода. В этом случае на стенках котла возникает конденсат, реагирующий с углекислым газом, который выделяется при сгорании топлива. В результате образуется кислота, разъедающая стенки котла и сокращающая срок его службы.
Если обнаружилось, что обратка слишком холодная, следует выполнить ряд действий по поиску причин и устранению неисправностей. В первую очередь нужно проверить правильность подключения. Если соединение выполнено неправильно, то нижняя труба будет горячей, а должна быть слегка теплой. Следует подключить трубы согласно схеме.
Иногда может потребоваться демонтаж регулировочного крана для увеличения сечения
Чтобы не было воздушных пробок, которые препятствуют продвижению теплоносителя, нужно предусмотреть установку крана Маевского или спускателя для отвода воздуха. Перед спуском воздуха нужно перекрыть подачу, открыть кран и выпустить воздух. Затем кран перекрывается, и открываются отопительные вентили.
Часто причина холодной обратки – регулировочный кран: заужено сечение. В этом случае кран нужно демонтировать и увеличить сечение с помощью специального инструмента. Но лучше купить новый кран и заменить.
Причина может быть в засорении труб. Нужно проверить их на проходимость, удалить загрязнения, отложения, хорошо прочистить. Если проходимость не удалось восстановить, засорившиеся участки следует заменить новыми.
При недостаточной скорости движения теплоносителя нужно проверить, есть ли циркуляционный насос и отвечает он требованиям по мощности. Если он отсутствует, его желательно установить, а при нехватке мощности заменить или модернизировать.
Зная причины, по которым может неэффективно работать отопления, можно самостоятельно выявить и устранить неисправности. От качества отопления зависит комфорт в доме в холодное время года. Если выполнять работы по монтажу и проверке системы отопления собственноручно, то можно сэкономить на найме сторонней рабочей силы.
Отопительная система должна обеспечить равномерный нагрев всех помещений. Если в радиаторах или стояках понижается температура, то зачастую причиной этого становиться нарушение циркуляции. Для эффективной работы сети отопления и комфортных климатических условий в жилье должна быть свободная циркуляция теплоносителя по магистрали. Об этом следует побеспокоиться еще на этапе проектирования. Почему нет циркуляции теплоносителя в стояке и магистрали и что нужно делать, следует знать досконально, чтобы оперативно устранить эту проблему в будущем.
Причины плохой циркуляции
Циркуляция воды в системе нарушается из-за полного либо частичного засорения в стояке или в подводке к прибору отопления, завоздушивания магистрали, замораживания сети, ошибках при укладке труб. Также к этому приводит разрегулирование системы центрального отопления и появление утечек теплоносителя.
Слабая работа насосов
Предназначение насоса – это поддержка необходимого напора воды в контуре отопления. Хорошо работающая помпа должна соответствовать таким требованиям:
Что нужно учитывать при выборе насоса
Насос должен справляться со своею нагрузкой. Но обязательно нужно учесть, будет ли он работать постоянно или будет включаться только для подпитки системы отопления и корректировки давления. Это следует учитывать при выборе мощности помпы. Для помпы, которая работает в постоянном режиме, важно учитывать показатель энергопотребления.
Если выбрать насос неправильно, то он будет плохо «проталкивать» теплоноситель, и как результат – батарея прогревается неравномерно, а сама помпа может сгореть от перегрева. Также будет отмечена плохая циркуляция воды, если неправильно подобрать диаметр комплектующих для подключения к системе.
Когда насос выбран правильно, система отопления при этом функционирует надежно и полноценно, и движение воды осуществляется беспрепятственно.
Если возникают трудности с выбором помпы, то лучше обратиться к специалистам, они помогут выбрать подходящее устройство для конкретной отопительной системы.
Неправильно выбранный диаметр труб
Это тоже одна из распространенных причин плохой циркуляции воды в магистрали отопления. Выбирать диаметр труб нужно еще на этапе проектирования.
В первую очередь, необходимо учесть, что для разных систем отопления существуют свои правила, по которым выбирают трубы.
Если обогревательная сеть подводится к центральной магистрали отопления, то диаметр труб выбирают аналогично квартирной системе отопления. Для автономного отопления такие диаметры могут отличаться. Все зависит от того, присутствует ли в системе циркуляционный насос или работа будет осуществляться за счет естественной циркуляции воды.
Также на выбор оказывает влияние:
Важно! При расчете диаметра обязательно учитывают тип труб, потому что система измерений различается исходя из материала изготовления. Стальные и чугунные изделия маркируют с учетом внутреннего диаметра, а материалы из меди по наружному сечению. Это обязательно следует учесть при планировке трубопровода, где в магистрали комбинируются несколько разных материалов.
Засорение системы
Как уже было отмечено, если нет циркуляции воды в стояке и системе отопления, то проблема может быть в скопившемся в системе мусоре. Избавиться от него поможет фильтр грубой очистки.
Грязь, которая попала в трубы, легче удалить, поймав ее в фильтр. Прежде всего, таким фильтром защищают насос. Также рекомендуется установка фильтра на входе котла. Такой фильтр воды следует ставить перед каждым сантехническим устройством. При монтаже прибора необходимо обращать внимание на корпус фильтра. На нем есть стрелка, которая указывает, какой стороной устанавливать фильтр в зависимости от направления движения теплоносителя.
Фильтр следует регулярно чистить. Для этого необходимо перекрыть воду, открутить пробку, достать сеточку, промыть ее, поставьте на место и обратно закрутить пробку, после чего можно открывать краны.
Совет! Чтобы предотвратить засорение трубопровода, во время укладки необходимо контролировать, чтобы в трубах не оказался мусор, для этого в трубах прикрывают торцы. Также необходимо сделать проверку радиаторов, так как в новых изделиях может оказаться заводская стружка или другой мусор.
Завоздушенность системы отопления
Если монтаж магистрали выполнен с нарушением правил, то образуются воздушные пробки. Они перекрывают движение воды. Чтобы оперативно решить такую проблему, устанавливают воздухоотводчики или кран Маевского. Для центральной системы, где скапливается много воздуха, применяют автоматические краны Маевского. Воздух быстро выводиться и движение теплоносителя по сети восстанавливается.
Эти устройства не только улучшают циркуляцию теплоносителя по магистрали центрального отопления, но и позволяют снизить затраты на отопление.
Обратные клапаны
Часто для нормальной циркуляции в сети одних насосов становится мало, тогда ставят обратные клапаны. В таком случае каждый контур может работать независимо от других. Даже в радиаторной разветвленной системе с несколькими контурами, где стоит несколько насосов, лучше поставить обратные клапаны. Экономить на их установке не стоит.
Отсутствие этих механизмов приводит к тому, что замедляется движение воды в системе. Такое бывает в тех ситуациях, если проложена сеть с несколькими контурами. Чтобы теплая вода текла по такому контуру, где работает насос, и ее движение происходило в нужном направлении, применяют обратные клапаны. Эти элементы ставят не всегда, а только в тех ситуациях, когда нет других технических решений. Все объясняется тем, что эти элементы создают высокую гидравлическую сопротивляемость в зависимости от конструкции. Поэтому для установки этих клапанов в системах с естественной циркуляцией есть свои ограничения, а причиной для ограничений становится маленькое давление воды в магистрали.
Исполнительным механизмом в изделии является пружина, которая закрывает затвор при изменении нормальных условий функционирования сети отопления. Для систем с различными рабочими параметрами подбирают изделия с соответствующей упругостью и массивностью пружины. Клапаны являются очень важным элементом, они обеспечивают безаварийную работу системы центрального отопления, повышают эффективность работы всего оборудования и улучшают циркуляцию.
Утечки в системе
Если в системе нет хорошей циркуляции воды, возможно, на отдельных участках есть течь. В результате утечки — сеть работает некорректно, движение воды плохое и начинаются сбои в работе котла.
Первое, что необходимо сделать – это найти «слабые» места. Утечки случаются в таких местах, где ослабли соединения из-за коррозийных повреждений, или причиной становится некачественный монтаж системы. Если сеть смонтирована открыто, то делать проверку нетрудно. Все такие повреждения определяются быстро и легко. А для осмотра закрытой магистрали придется вызывать специалиста.
Если найдено проблемное место, то необходимо:
Опишу свою проблему подробно, так как слесари местной УК разводят руками, да и я сам не могу понять, в чем причина(( А началось все так:
У нас в квартире 2 стояка – один в зале, другой в кухне, который резведен через крестовины в кухню и детскую. В прошлом году все поменяли на пропилен от подвала, у нас второй этаж, под нами банк, над нами еще 2 этажа, сосед на 5-ом отсек свою квартиру и отапливается автономно. Стояки по системе «подача-обратка», в прошлом году работали хорошо, и в этом году, как только дали отопление, все было отлично. Работало месяц без перебоев, обратка и подача горячие. 2 недели назад обратка остыла, а потом и полностью трубы остыли. Дали заявку, пришел слесарь, сказал, что надо подождать холодов, что может быть, котельная не додает давления или чего там.
Поднимаюсь наверх, к соседу – надо мной циркуляция есть, оба стояка горячие, обратка и подача. Поднимаюсь к соседке на 4-ый этаж – все есть, оба стояка греют отлично. Я в недоумении – почему проблема у меня, на втором этаже? Думаю, может, забилось что? Но трубы новые, везде пропилен – что там может быть? Не понимаю.
Приходит слесарь, спускает чего-то в подвале, стояки начинают греть. Греют нормально, через 15 минут остывают. Завоздушивания нет, я постоянно стравливал через маевского – идет только вода, воздуха нет.
Вчера перекрыл американки 3/4-ые перед батареей, снял ее, промыл (радиаторы Сандитал, алюминий с антикоррозийным покрытием), поставил на место (предварительно со стояка спустил воду – и с обратки и с горячей на случай того, что там что-то попало), заполнил водой – началась греться подача и верхняя часть батареи. Перекрываю подачу, спускаю через батарею обратку – она начинает греться, перестаю спускать – остывает.
Таким образом, верхняя половина батареи работала до 23:00, потом стала остывать. Утром сегодня опять пришел слесарь, развел руками – поднялись к соседу: у него все нормально. Для проформы он спустился в подвал и чего-то там прокачал – начало циркулировать, потом опять угасло.
В общем, помогите решить ребус! Не могу понять в чем дело:
А может и вандализм жильцов сказался. Нахимичили какие-нибудь «кулибины».
Просто так ничего измениться без причины не могло. Кто-то где-то что-то изменил и этим «нагадил».
Правда, может быть еще причиной, что у Вас что-то где-то забило шламом.
Гидравлический расчёт систем отопления. Теплорасчёт (расчёт утепления) домов и квартир.
Подскажите пожалуйста как правильно убавить температура в системе отопления (центральное)? Надо убавлять подачу или обратку?
В доме очень жарко невыносимо. Входящий контур стоит в гараже. Там два трубопровода, я не сантехник, но чтобы лишнего не натворил среди ночи нуждаюсь очень в совете, прощу не жаловать. Как я понимаю две трубы, одна подача одна обратка. Не хочу лазять долго по ютубу в поисках ответа. Нужен совет хорошего сантехника. Знаю Пикабу, и знаю что будут хорошие советчики. По поему мнению надо убавлять поступающий поток теплого водоснабжения на радиаторы, а уходящий поток уже независим. Если нет потока на отопительные радиаторы то и отток неважен. Прав не прав незнаю. Ещё второй вопрос какая из труб подача. Та которая заходит сверху наверное, дальше поток воды через радиатор протекая уходит сразу на обратную магистраль.
Убавляю на подаче, исходит звук сужения притока воды. Но это правильное ли утверждение что это именно подача. Или такой звук так не должен исходить при убавлении на подаче, т.к в системе не должно быть свободного хода потому что все заполнено водой под давлением и на обратке выход свободный т.е притока больше. Подскажите добрые люди, на всякий случай убавил обе.
P:s пока я писал этот пост, темпер походу тока повысился.
Накрой батареи одеялами.Полностью.
Обратку или подачу убавлять особой роли не играет, смысла крутить оба вентиля нет.
обычно обратку прикрывают. она всегда холоднее.
Двухэтажный дом 175 м2 с мамами, папами и кредитами. Часть 9 | Инженерка
Дисклеймер: несмотря на многочасовые лекции инженеров, тема остаётся от меня далёкой и все описанные в посте выводы и рекомендации есть частный опыт, могущий не совпасть с объективной действительностью.
Следующим, после электрики этапом, было оснащение дома тепло-инженерными коммуникациями (включая канализацию). На момент покупки, газ, вода, канализация и электричество уже были подведены, поэтому тему ввода коммуникаций в дом я раскрыть не смогу. С подключением в Мособлгазе пришлось побегать по инстанциям, но это тоже история индивидуальная — вкратце: в итоге всё мутится.
Начну именно с канализации — эта работа была полностью проведена инженерами и я в ней никакого участия, кроме финансового, не принимал.
С первого этажа канализационные трубы уводились через перекрытие вниз, в подвал, а слив с ванной второго этажа проложили в сантехническом коробе. Как я писал в посте про стены, без короба можно было и обойтись, заложив трубы и инсталляции в стену а краны расположив в котельной, поэтому в большей степени это был вопрос эстетики.
(без сантехнического короба трубы прокладывают в потолке и стенах)
Разводку канализации надёжно подвесили на металлические шпильки, соблюли везде необходимые уклоны и даже сделали ревизионное ответвление в единственном резком угловом переходе (уже на выходе из подвала). В подвал я не спускался и фото, увы, нет.
Важно учесть, что при прокладке стока в стяжке пола её высота существенно увеличивается именно за счёт уклона. В санузлах, например, чтобы уменьшить общий подъём делают ванну на подиуме или организовывают короб-«ступеньку» по периметру помещения. В нашем случае окна «в пол» требовали толщины стяжки более 15 см и проблем с уклоном канализации не возникло.
(канализация на втором этаже имеет необходимый уклон и умещается в высоту стяжки пола)
Водопровод также особых вопросов не вызвал — от клиента требуется план по сантехнике, всё остальное инженеры берут на себя. Впрочем, план должен быть очень подробный, включая высоты и расположение всех смесителей, гигиенических леек, полотенцесушителей и душевых трапов (сливов).
Как обязательно и приобретение всей сантехники уже к моменту разводки — водорозетки под полотенцесушители, например, должны быть вмонтированы в стену идеально ровно, чтобы их не «повело» после отделки стен, поэтому черновой монтаж производят только с примеркой.

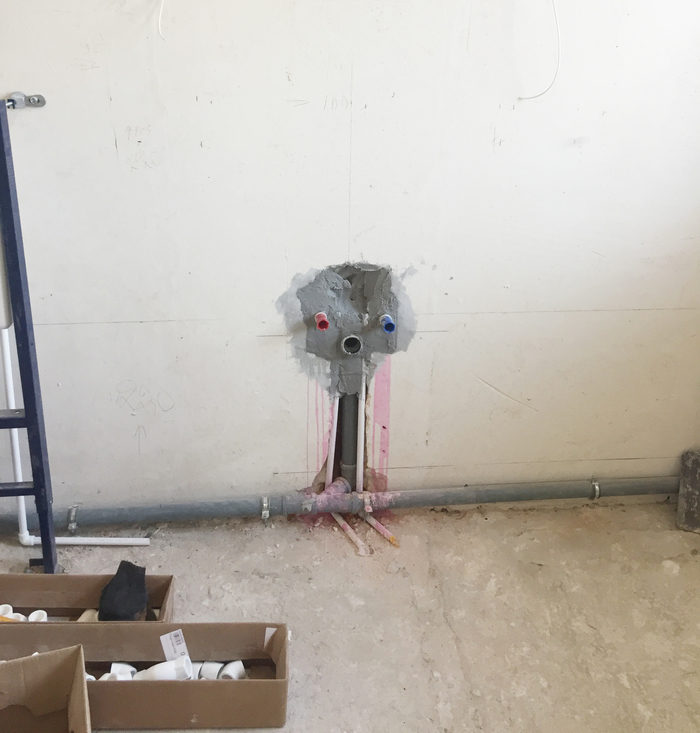

(встраиваемая часть сантехники монтируется сразу, для накладной — примеряются водорозетки)
Единых стандартов расположения нет, основной принцип — «как удобно клиенту». Готовьтесь виртуально «развешивать» бельё на несуществующем полотенчике, махать руками в воздухе изображая мытьё в душевой и вдумчиво заседать на унитазе, размышляя о UX гигиенической лейки.
Так как в нашем случае инженеры были ещё и перфекционистами — у нас даже уточнили цвет ПВХ-труб (есть белые и серые) и разворот фирменной маркировки на трубах (горделиво к пользователю или скрытно к стене).

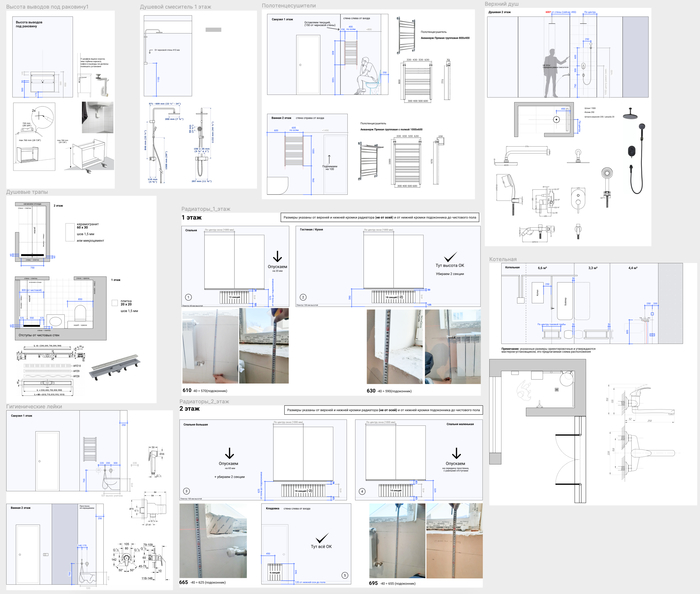

(на планах и развёртках прикидывалось абсолютно всё)
В последний момент разводки сантехники, придумали расположить смеситель в зимнем саду — сливной трап там уже присутствовал для технических нужд котельной, а наличие крана позволяет набрать ведро воды или помыть лапы собаке, заходя в дом с веранды.
Трап, правда, пришлось немного перенести (и, с учётом бурения перекрытия, это обошлось недёшево), но это того стоило — одно из любимых и активно используемых ноу-хау в доме. Излив смесителя можно повернуть вбок, чтобы не мешал проходу в котельной.

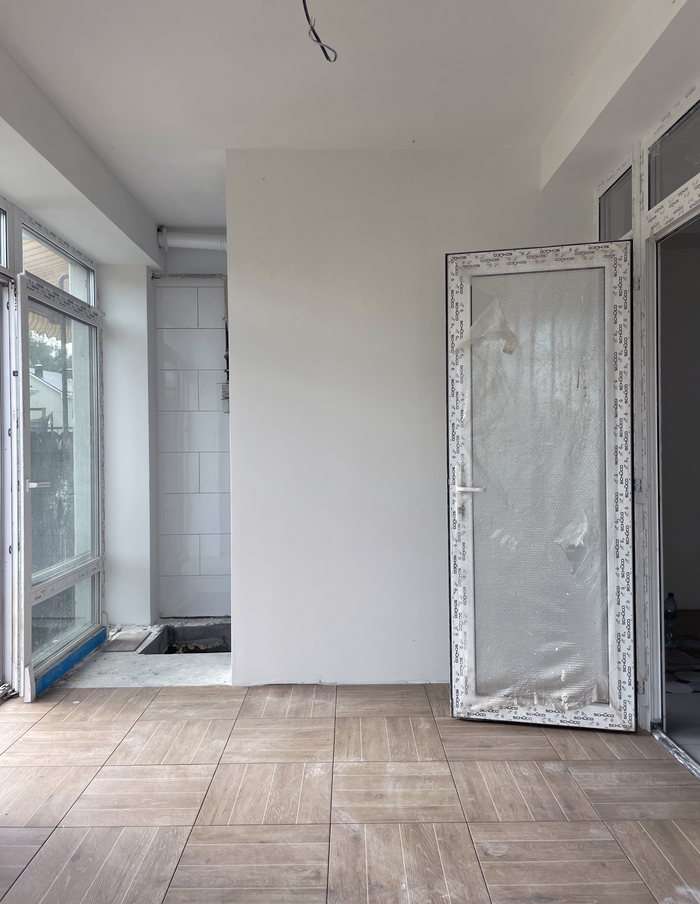

(смеситель в зимнем саду — находка эргономики и удобства! на фото временный кран)
Кстати, вся вода на кухне (раковина и п/м) у нас расположена в островке, это сделано по разным причинам т.к. чаще там располагают варочную поверхность.
Во-первых плиту хотели именно газовую (про преимущества индукции знаем, привычка), а подести газ к островку сложно. Во-вторых отдельно висящая вытяжка стоит в несколько раз дороже обычной, настенной. Ну и, наконец, на основном фронте установлены дорогие шпонированые фасады, которые хотелось защитить от воды (на островке использовали более дешёвую белую эмаль).
Да и мыть посуду приятнее глядя в окно (как во всех американских фильмах), что в нашем случае было невозможно. Поэтому раковина на островке позволяет в процессе мытья хотя бы смотреть на помещение и гостей, а не на стену, что уже значительно веселей!
(раковина в островке — отличное решение, на пол ничего не льётся и эргономика на высоте)
Итак, водопровод и канализация оказались не без нюансов, но особых проблем не вызвали ни в проектировании, ни при установке. В эксплуатации пока тоже всё гладко, хоть и напор, по сравнению с квартирой, слабоват да и температура иногда «гуляет», несмотря на бойлер и циркуляционный насос (обеспечивающий постоянную циркуляцию горячей воды в трубах). Отчасти это решается термостатическим смесителем (обеспечивающим постоянную температуру в душе), по напору пока не думали.

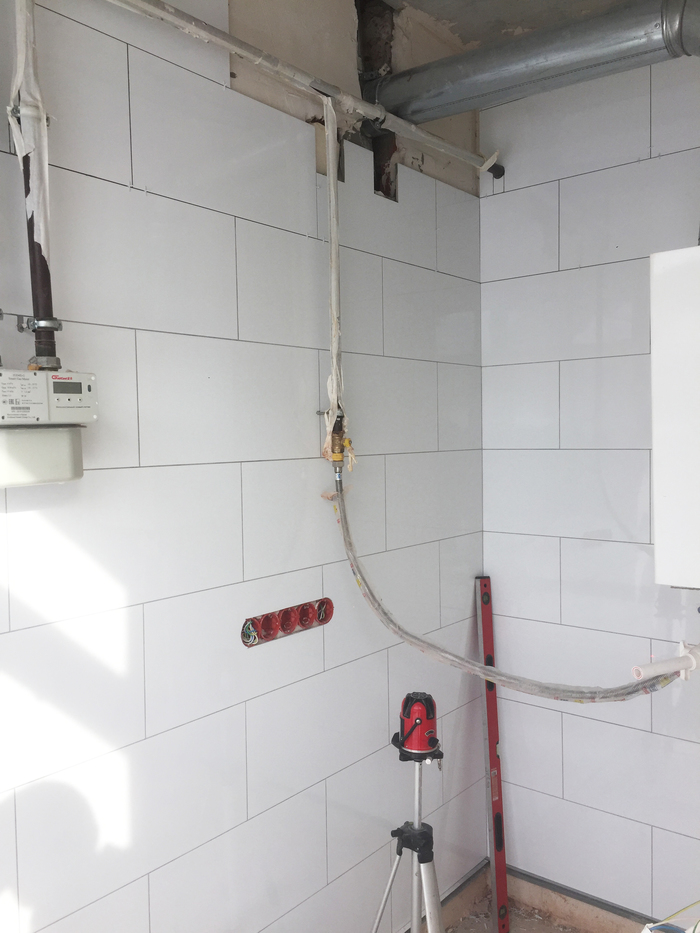

А вот над теплоинженерной сетью пришлось попотеть — первый же вопрос поставил в тупик: как располагать бойлер, котёл и прочее оборудование в довольно тесной котельной. К такому повороту событий я был не готов, отшутился про «бойлер на потолке» и в итоге совместными усилиями мы-таки разместили всё с минимальными регламентными допусками, впритирочку.

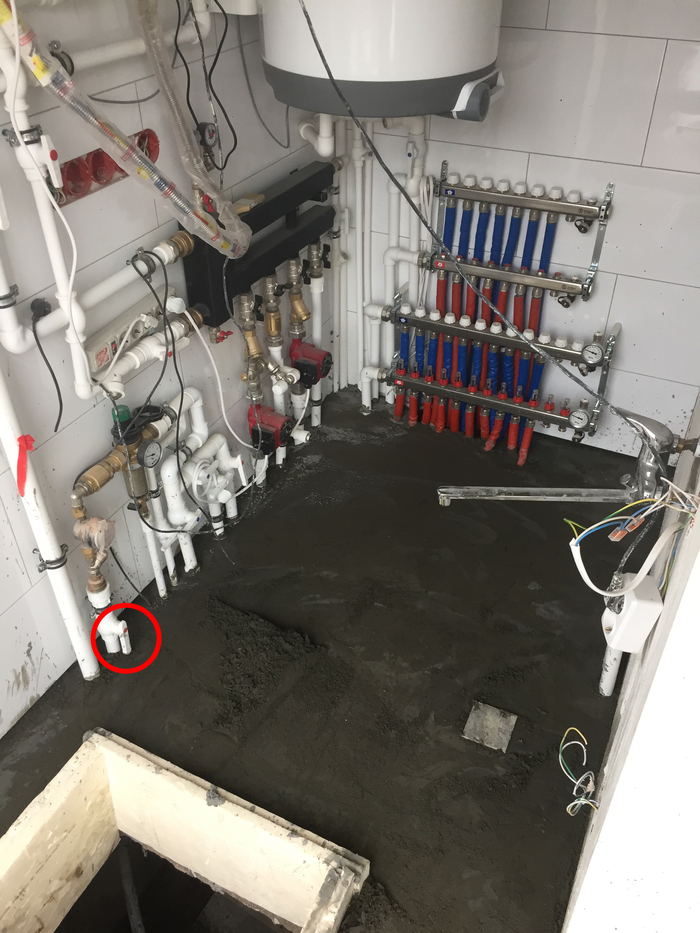

(нюансы миллиметража — кран, отмеченный красным, пришлось подпиливать при укладке плитки)
Смету на инженерку выкладывал ранее, в сумме работы, материалы и оборудование обошлись около 800 тысяч рублей (подсчитать точнее не представляется возможным, что-то докупалось «в моменте» вместе с другими материалами, да и считать ли условную плитку в котельной частью её сметы).

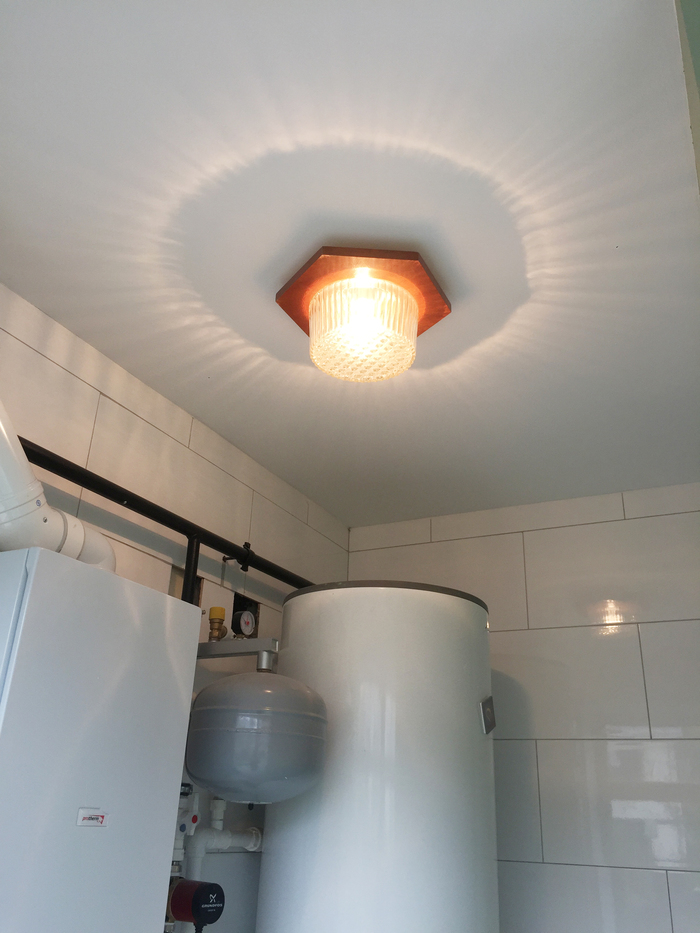

С плиткой в котельной вышел забавный момент — несмотря на дешевизну и распространённость (Керама Марацци из Касторамы), у неё оказалась самая чёткая ректификация (краевая подрезка) и она идеально встала со швами 1 мм (!), чего не удалось повторить нигде после. Раньше я даже не знал, что такая толщина шва вообще возможна.
(предполагаемая карательной плитка в котельной получилась круче, чем во всём остальном доме)
Впринципе, её можно было бы вообще уложить бесшовно, но это уже повлияло бы на дизайн помещения — швы подчёркивают его техническое назначение и задают ритм, здорово сочетаясь со слегка блестящей поверхностью плитки. Жаль только, что эта красота от всех обычно скрыта 🙂 Хотя я вожу туда гостей, как на экскурсию!
Кстати, вместо плитки в котельной часто используют рифлёную сталь — в высокотехнологичном помещении это выглядит очень круто, но для нас было дороговато и чересчур современно по стилистике. А поддержал нео-советский стиль я ГДРовским светильником 72-го года, о котором раньше тоже коротко рассказывал.
Что подсветить в смете и разводке? Упоминания заслуживает котёл — турбированный одноконтурный конденсационный Протерм РЫСЬ на 25 киловатт — достойная замена штатному двухконтурному Феролли.
Почему менялся — во-первых дефолтный котёл провисел без дела около 6 лет, в неотапливаемом помещении, и, несмотря на то, что завёлся и спас нас зимой (обогревались водяной тепловой пушкой), технически не подходил к запланированной отопительной системе.
Конденсационным новый котёл называется так как конденсат, обычно выбрасываемый в атмосферу, вместе с полезной температурой, в его случае стекает по дымоходу обратно в специальный теплообменник и по охлаждению сбрасывается в канализацию.
Если канализация не общедомовая, а септик, то объём сбрасываемого конденсата, зависящий от мощности и производительности котла, может стать проблемой — его PH щелочной и может повредить бактериям септика а при сливе в грунт — растениям.
Дымоход также необычный — наклонённая обратно к котлу (для стекания конденсата) конструкция «труба в трубе», где по внутренней трубе забирается приток воздуха к камере сгорания, а по внешней идёт «выхлоп», конденсирующийся о прохладные наружние стенки.
Так как забор воздуха происходит извне, камера сгорания — закрытая, что исключает контакт открытого пламени и продуктов горения с атмосферой помещения.
Окончательно понять в чём разница одно- и двухконтурной системы и почему первая нам нужнее мне не удалось, в интернете есть куча материалов по этому вопросу и путать читателя не хочется (но всё же придётся)). Интуиция подсказывает, что два контура лучше, чем один, но на интуицию в этом вопросе полагаться не следует — доверился профессионалам.
Итак, система отопления — одноконтурная, низкотемпературная, с тёплыми полами и радиаторами. Такая система позволяет наиболее эффективно «дожигать» продукты, образующиеся при горении и использовать возможности конденсационного котла на максимум — с выкрученной температурой профит от догрева отработкой сходит на нет.
(к организации котельной примыкающей к жилым помещениям есть требования, в частности — наличие окна, которое должно выбить при взрыве)
Использование радиаторов также позволяет понизить температуру теплоносителя — если, по-современному, избавиться от батарей и топиться только тёплыми полами, их температуру придётся повысить да и другие эксплуатационные нюансы есть.
Так, наличие конвекторов (радиаторов), обеспечивающих лучшую циркуляцию воздуха, создаёт более естественный тепловой градиент (сверху теплее снизу прохладнее). В случае их отсутствия градиент перевёрнут (у полов — теплее), что кроме потенциального ощущения дискомфорта может привести, по слухам, к проблемам со здоровьем.
Также конвекция (движение) воздуха избавляет от конденсата, который может образовываться на окнах — для этого ширина радиатора должна быть не менее 70% от ширины окна. Впрочем, современные герметичные стеклопакеты итак «потеют» в исключительных случаях и проблем, скорее всего, не возникнет.
Говоря об отоплении, самым важным является расчёт тепловой мощности оборудования и батарей. Его можно прикинуть самостоятельно, но лучше обратиться к специалистам, так как нюансов много — например, мощность радиаторов указывается для высокотемпературной системы и в случае с низкотемпературной надо учитывать коэфициент поправки. И даже способ подключения батарей (к полу или стене) влияет на теплоотдачу.
(при боковом подключении теплоноситель поступает сверху и обеспечивает лучшую теплоотдачу при циркуляции внутри радиатора, чем при вводе снизу и нижнем подключении)
Самостоятельно рассчитать мощность котла можно по формуле 0,1 киловатт на 1 метр площади (например, 10 кВт на 100 м2). В нашем случае котёл 25,5 кВт вполне покрывает площадь в 175 м2 с запасом.
Теплоотдачу радиаторов в жилых помещениях с потолками до 3 метров прикидывают из расчёта тех же 100 Вт (0.1 кВт) на 1 м2 площади, например для спальни 18 м2 потребуется радиатор мощностью не менее 1800 Вт (а в нашем случае — и более, так как система низкотемпературная).
Производители указывают мощность одной секции, соответственно если секция отдаёт, например, 200 Вт, то на 18м2 потребуется 9 секций (9*200=1800 Вт).
Важный нюанс — «дизайнерские» трубчатые радиаторы и напольные конвекторы без принудительной вентиляции обладают крайне низкой теплоотдачей (и довольно высокой стоимостью!), являясь, по-сути, предметами интерьера а не оборудованием повседневного пользования.

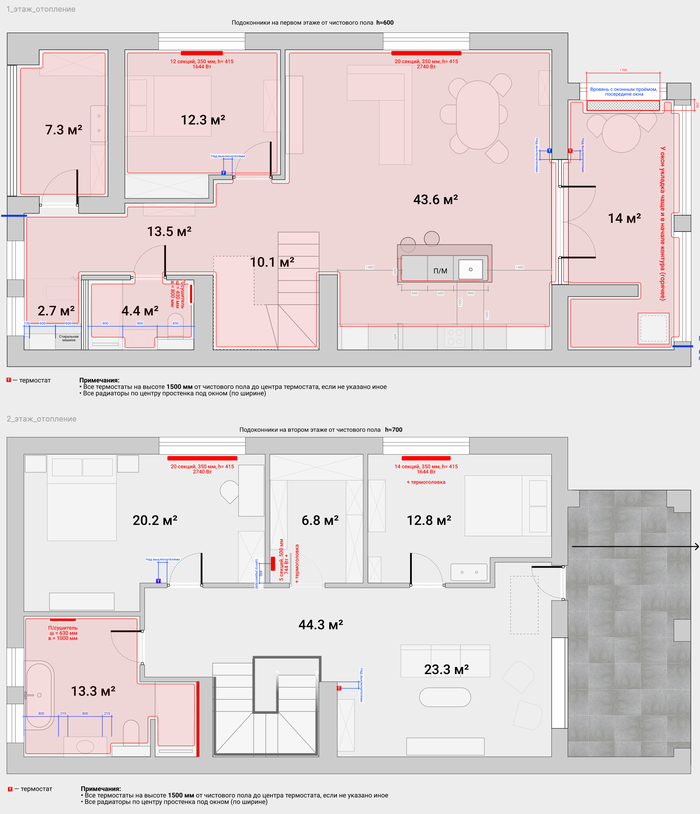

(зная площадь помещения можно прикинуть необходимую мощность радиаторов)
И дело даже не в ценовой разнице, хотя она радикальная (по стоимости одной дизайнерской Арбонии мы купили демократичный Рифар на весь дом), а в том что если реально хочется греться такими радиаторами, нужно вешать буквально «рояли» из 20-40 секций, едва ли не выпирающих за габариты окна.
Сначала нам посчитали именно такую конфигурацию (изначально хотели дизайнерские), к счастью мы быстро осознали этот нюанс и всё переиграли. С трёхкратной разницей в мощности, при десятикратно большей стоимости и чрезмерности габаритов вопросы дизайна отпадают.

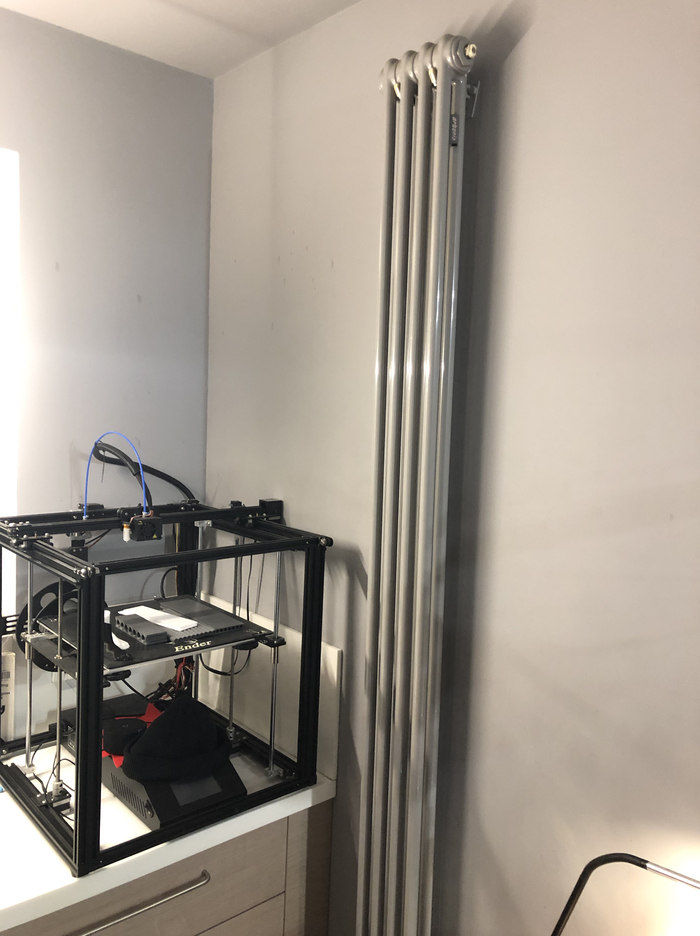

(товарищ, столкнувшись с такой проблемой, понял что сами трубы в дизайн-радиаторе практически ничего не стоят и заказал. двухметровые секции! Эстетично и экономно.)

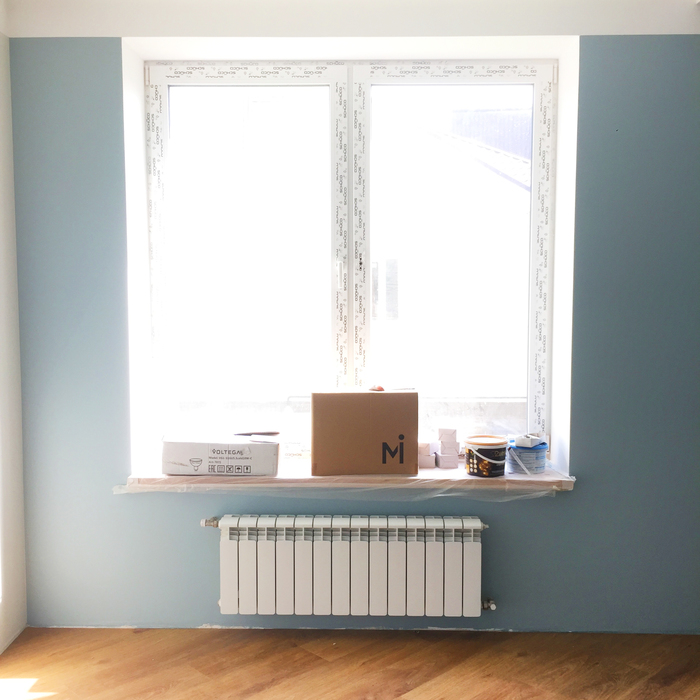

Впрочем, из-за того что подоконники низкие, выбрали не стандартную высоту радиаторов (500 мм между осями) а уменьшенную — 350 мм и на мой взгляд они выглядят интереснее обычных. Бывают и совсем крошки — 200 мм, но они уже смотрятся немного курьёзно. Высота установки должна учитывать расстояние и выступ от подоконника (для лучшей конвекции) и прохождение снизу плинтуса.
Материал радиаторов — частая ошибка загородных домовладельцев. По наитию выбирают биметаллические (со стальными вставками), хотя они расчитаны под кратно большее «городское» давление общедомовой системы отопления. Для загорода же подойдут обычные, алюминиевые, которые обойдутся на круг существенно дешевле.

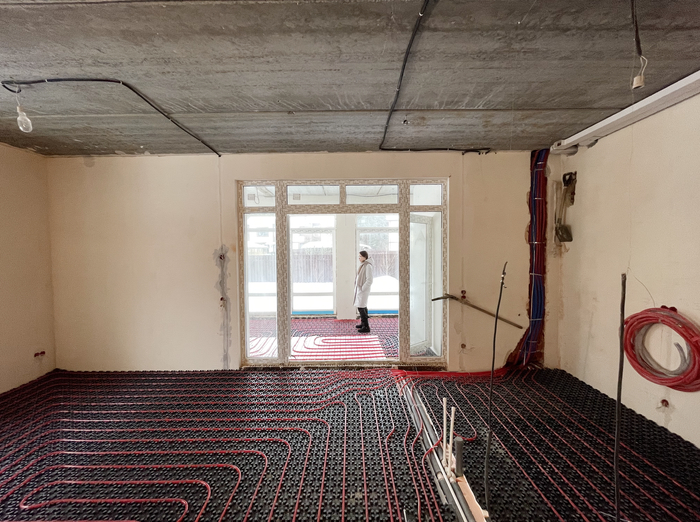

Важной частью разводки были и тёплые водяные полы — особенность загородного строительства. По Жилищному кодексу РФ, запрещается самостоятельно вносить изменения в схемы инженерных коммуникаций, если вы проживаете в квартире с центральным отоплением, поэтому в многоквартирных домах используется только электроподогрев. К тому же при утечке можно затопить соседей снизу. В большом частном доме же подогрев водой позволяет здорово сэкономить на коммунальных платежах (электричеством греть дороже) и протечки не так критичны.
Водяные полы раскладываются отдельными замкнутыми бесшовными контурами. Предельная длина трубы одного контура должна быть в районе 100 метров, т.к. теплоноситель охлаждается, пока проходит по ней, и ближе к «обратке» температура может значительно просесть, а участок пола в этом месте остаться холодным.
Шаг между витками — 15-20 сантиметров, для равномерности прогрева. У окон в пол мы попросили сделать укладку чаще, хотя это особо ни на что не влияет.
Замкнутый контур трубы, уложенный бесшовно позволяет уменьшить риск протечки в местах соединений (которые будут погребены под стяжкой), но вообще труба реально жёсткая и протечь не должна. Аппарат «надевающий» трубу на торцевую гильзу растягивает её чуть ли не в два раза без повреждений, поэтому контуру не страшно даже перемерзание — лёд его так не раздует. Самое опасное потом засверлить контур при креплении, например, островка к полу, но для этого нужно всегда всё фотографировать.
Раскладка контуров достаточно простая — на специальные маты с дополнительной теплоизоляцией снизу (чтобы не греть плиту перекрытия), подключаются контуры к коллекторным группам (аналогичным радиаторным) на «подаче» и «обратке» (по направлению движения теплоносителя) и там же управляются термоголовкой или термостатами. Можно немного сэкономить на материалах и укладывать трубки на металлическую сетку, закрепляя их хомутами, но это слегка колхозно и усложняет/замедляет работу.
Бойлер вторичного нагрева долго обсуждать нет особого смысла — это бочка с водой, циркулирующей от внешнего насоса по внутреннему контуру теплообменника и подогреваемой котлом. Основное назначение бойлера — иметь запас горячей водички чтобы набрать ванну или искупаться и она не кончилась (точнее, котёл не перешёл в режим проточной «колонки»). Объём нашего бойлера 120 литров и пока его хватало на все потребности.
Ну а управляют всем этим хозяйством термостаты, установленные в ответственных помещениях и там, где используются напольные конвекторы. Термостаты устанавливаются на расстоянии от радиаторов и не на «холодных» смежных с улицой стенах, для более точного снятия температурных показателей. От термостата идёт проводка в котельную, управляющая электрическим запорным клапаном, перекрывающим подачу тепла.

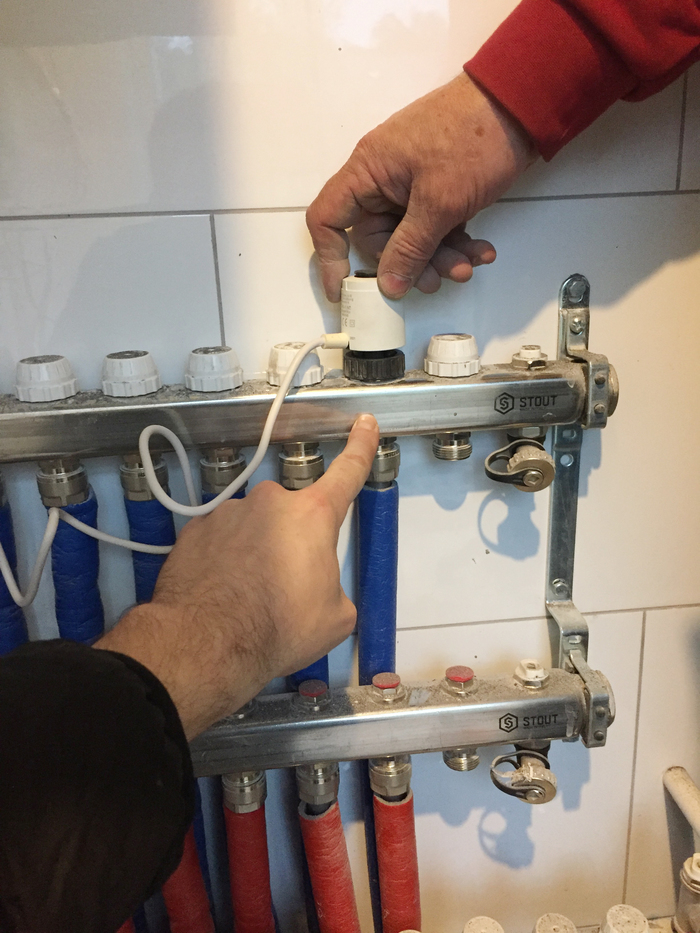

(на отопительный контур в коллекторной группе устанавливаются электрозапорный клапан для термостата)
На цифровых термостатах, помимо температуры, бывают разные режимы, WiFi и расписание обогрева — например чтобы держать спальню прохладной ночью и подогреть с утра), но мы выбрали механические «крутилки», для удобства использования пенсионерами. Да и выглядят они стильнее цифровых, при меньшей стоимости.

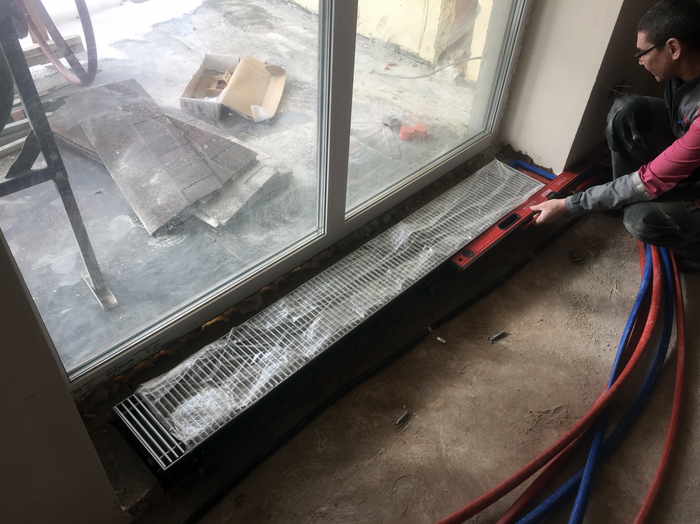

На конвекторах с принудительной вентиляцией же, термостаты обязательны, т.к. они управляют оборотами вентилятора и без них конвектор превратится в гудящий на максимальных оборотах фен. При этом подключение термостата проще — проводка подходит к самому конвектору, а не в котельную.
В менее ответственных помещениях (кладовке и гостевой спальне) мы установили термоголовки. Принцип их действия аналогичен термостатам — ограничить подачу тепла при достижении комфортной температуры, но так как они механические, не требуют проводки и штробления стен — установка получается дешевле и проще, за счёт менее тонкой регулировки.
В установке термоголовок также есть нюансы — например если расположить их не вбок а вверх есть риск паразитного нагрева от идущего вверх тепла и, соответственно, некорректности измерений.
Отдельно упомяну про теплоноситель — в нашем случае это вода (бывает антифриз), но так как отопительный контур замкнутый, используется не проточная вода а покупная из супермаркета. Качество теплоносителя критично для износа нового дорогого оборудования, поэтому водопроводная вода с избытком железа и примесей подходит не слишком хорошо.
Теплоноситель из системы так или иначе может уйти, поэтому в подвале организована «подпитка» — по нажатию звонковой кнопки выключателя, включается насос забирающий из пластиковой бочки запас чистой воды.
К слову, в смете была запланирована и система водоочистки, без которой сантехника может пожелтеть, вода — пахнуть а трубы кальцироваться (в зависимости от химического состава конкретной скважины), но в процессе ремонта всё дорожало на глазах и пока вместо системы очистки стоят заглушки. Лабораторные испытания воды просто заказать самому или получить готовые у управляющей компании.
Извиняюсь за количество текста, но тема реально объёмная и сложная. В следующей серии в деталях расскажу о сантехнике. До встречи!

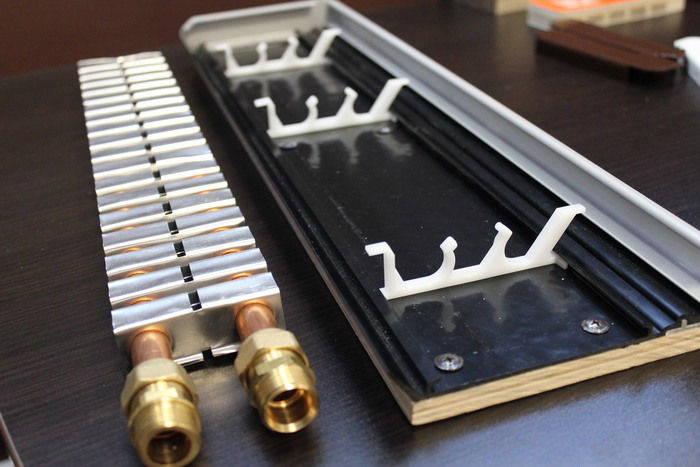

Теплый плинтус вместо радиаторов
Вот эта панель, что сейчас на полу, снимается за секунду. Пыль там протереть, еще что.
Ну а вот в собранном виде.
Кстати, теплый плинтус бывает и водяным, и электрическим.
Можно сделать подсветку плинтуса по всей длине, установить диммер и все такое. Где-то была фотка плинтуса с подсветкой, но не могу найти сейчас.
Котельная на меди под пайку
28 марта 2021 года. ТАЙЦЫ, котельная
Выполнен монтаж котельной одноэтажного дома, площадью 160кв.м.
Стоимость оборудования(котлЫ, бойлер, расширительные баки и их хром. крепеж, гидравлич. разделитель, насос): 265т.р.
Стоимость обвязки(ппр трубы ПроАква, соединители, краны, термометры, манометры, крепеж и т.п.): 76т.р.
Стоимость монтажа гидравлики и автоматики: 73т.р.
Наконец добрался и до этого изделия от Андрея.
Здесь наша задача заключалась в монтаже котельной и доведения до ума системы водоснабжения, разводка которой в плите уже была выполнена вместе с теплыми полами. Обе системы смонтированы одной российской трубой VALFEX PE-RT 16*2.0. Не раз писал, что я бы с удовольствием продвигал российского производителя, если бы был уверен в качестве.
Систему сливов Андрюха сделал со всего и вся. Другие наши парни, увидев это, стали настаивать, что слив с предохранителей всё-таки нужно доводить ТОЛЬКО до пола, а дальше в аварийный трап. Чтобы при их срабатывании, шансов НЕ обратить на это внимания не было. На общем голосовании приняли к исполнению именно такую стратегию.
