Топографическая съемка в масштабе 1:500: инструкция и карты
Составлением географических карт и топографическими съемками местности человек занимался ещё в древности. Это занятие напрямую связано с человеческой жаждой познания и стремлением избавиться от страха перед неизвестностью. В качестве одного из таких решений, удовлетворяющих указанные выше потребности, было описание и графическое изображение малоизученной местности. Разумеется, на сегодняшний день поверхность Земли достаточно хорошо изучена и картографирована, но людям всё ещё нужны топографические съёмки и иные графические изображения земельных участков.
Виды используемых человечеством топографических карт
Главным образом карты местности классифицируются в зависимости от масштаба, в котором они создаются. Так, различают несколько видов карт:
Классификация топографических карт по масштабу
Масштаб — это понятие, отражающее разницу между расстояниями, отображёнными картографом на топосъемке участка земли, и реальным расстоянием на местности. В картографии выделяют три разновидности масштаба:
Точность масштаба топографической съемки
За эталон, который принят картографами для расчёта точности съёмки, взято расстояние в ноль целых одна десятая миллиметра. Это то расстояние на топосъёмке, которое может различить человек без применения различных оптических приборов, например, лупы. Именно по этой причине оно принято за эталонный образец. В качестве примера подсчитаем точность масштаба для топосъемки 1:500. Как уже говорилось выше, в одном сантиметре этой топосъемки отображается пятьсот сантиметров реального пространства. Отсюда следует, что в ноль целых одной десятой миллиметра карты будет отображаться пять сантиметров действительно существующего участка земли. Значит, пять сантиметров — это точность топографической съёмки 1:500.
Топографическая съемка 1:500
Топографическая съёмка земельного участка в масштабе один к пятистам — это одна из самых востребованных и распространённых работ, выполняемых геодезистами. Её цель заключается в том, чтобы как можно более точно отобразить местность, которая исследуется по заданию заказчика. Топосъёмка проводится в три этапа:
Геоподоснова обладает тремя важными характеристиками: масштабом, который подробно был рассмотрен выше; системой координат; высотой сечения.
Высота сечения рельефа местности при топографической съемке
Этим понятием определяется различие высот двух соседствующих друг с другом горизонталей на топографической съёмке. Как правило, высота сечения в пятьдесят сантиметров применяется для топографических карт 1:500. Она вычисляется по следующей математической формуле:
h = d x tg a, где d — это расстояние между исследуемыми горизонталями; tg a — это тангенс угла, на которой наклонена местность; h — высота сечения.
На топографической съёмке вы, возможно, замечали круглые параллельные плоскости, на которые подразделяется карта. Чем больше таких плоскостей вы обнаружите на карте, тем меньше, соответственно, будет высота сечения рельефа, а значит, рельеф будет изображён на этой карте очень подробно.
Система координат при топографической съемке
Координаты определяются при помощи тахеометра — геодезического прибора, предназначенного для измерения расстояний, углов и высоты объектов, находящихся на интересующем заказчика земельном участке. В дальнейшем полученные результаты измерений обрабатываются специальными геодезическими программами, и на выходе получается чертёж земельного участка с понятными условными знаками и ясной легендой.
Чтобы топографическую съёмку и разработанный на её основе план участка было легко понять другим специалистам, необходимо сделать их на базе принятых стандартов и систем координат, на основе которых осуществляется единообразный кадастровый учёт. С этой целью используют спутниковые приёмники, позволяющие очень точно определить координаты интересующей местности, а затем, исходя из полученных данных, геодезисты получают возможность создать карту с верно выполненными измерениями.
Зачем нужна топографическая съемка?
Составленная на основе съёмки карта представляет собой сведения об определенном участке земли, а список этих сведений определяется исходя из целей заказчиков исследования. К таким целям могут относиться:
На картах, составленных с помощью топосъемки, обычно обозначают данные о следующих объектах: ЛЭП; коммуникации, находящиеся под землёй; любого рода дороги, например, железнодорожные или автомобильные; здания и сооружения жилого или нежилого назначения; промышленные сооружения (шахты, фабрики, заводы); особенности рельефа (холмы, овраги, равнины); объекты для снабжения водой (колонки или скважины); трубопроводы как подземные, так и наземные.
Рекомендуем вам прочесть короткий страшный комикс с названием «Спокойной ночи», перейдя по ссылке здесь
Карта пятисотка что это
КАК СОЗДАТЬ И ВЕСТИ «ПЯТИСОТКУ»
Чтобы переход от планшетов к цифровым геоданным не растянулся на долгие годы
гл.редактор ГИС-обозрения.
«ГИС-обозрение» 2001г.
Примечание: Похоже, число городов, успешно ведущих пятисотку в статье несколько занижено. По словам Андрея Зисмана в Белгороде, который имеет население около 400 тыс.человек, отвекторизовано 95% планшетов: из 1500 плоншетов масштаба 1:500 имеют растры 1432, при этом векторизовано 1411 бумажных носителей.(А.А.)
Сегодня основным технологическим решением во всем мире становится объединение растровой и векторной графики. Рассмотреть пропорции растра и вектора, способы реализации и развитие во времени этого картографического «симбиоза» — задача данной статьи.
Планшеты на алюминиевой, фанерной или картонной основе были переданы в архив управления архитектуры, после чего началась их самостоятельная жизнь. К ним обычно обращаются по двум поводам:
если нужно выбрать участок, выдать задание на проектирование или получить топогеодезическую информацию для иных целей, планшет берется из архива, копируется (обычно частично) и возвращается в архив в тот же день (так должно быть, но ничто не может помешать одному из сотрудников УАиГ оставить планшет у себя на рабочем месте на день-два, а то и более).
Переход к компьютерным технологиям
Чтобы рассматривать технологический процесс в максимальном приближении к реальности, разделим его на три ступени по сложности, решающие соответственно задачу-минимум, оптимум и максимум в применении к ведению инженерной геоподосновы. По мере расширения круга задач возрастают затраты, сложность и стоимость программного обеспечения, объем организационных усилий и сложность самих данных.
В процессе обсуждения статьи выяснилось, что фирмы-разработчики ПО всячески приветствуют программу, решающую максимальные задачи и прохладно относятся к половинчатым решениям. Примерно такая же реакция наблюдается и со стороны фирм, выполняющих работы по созданию цифровых карт.
Ориентация на задачу-оптимум при сравнительно небольших затратах дает сравнительно качественный результат и характеризуется высокой вероятностью
все планшеты сканируются полностью или по частям в зависимости от формата сканера;
обрабатываются растровые образы планшетов (обрезка зарамочного оформления, сшивка или нарезка на более мелкие части, геометрическая трансформация растра);
производится чистка и повышение четкости растра;
регистрация растровых файлов в местной системе координат: создается единое растровое поле путем размещения каждого планшета «на своем месте» с привязкой по углам и последующей сшивкой или без нее (не забудьте, погрешности сканирования, хранения и ведения планшетов уже минимизированы на предыдущих этапах).
Геодезической фирме выдается твердая копия планшета или его части, на которой вручную вычерчивается новая съемка, после чего она сканируется, при необходимости трансформируется и помещается на свое место. Старый кусочек растра отправляется в архив.
Баланс желаемого и возможного
Первые четыре шага совпадают с описанными выше. Последующие действия:
Актуальное на данный момент растровое покрытие всей территории (в одном файле или множестве файлов по-планшетно).
Актуальное на данный момент, постоянно растущее кусочное векторное покрытие города съемкой М 1:500. Каждый фрагмент имеет запротоколированную историю.
Набор архивных планшетов.
Примечание: Обо всем этом мы подробнее поговорим в следующем номере журнала.
Нет предела совершенству
Выбор программных средств для реализации описанной выше технологии достаточно широк. Практически все из них имеют дополнительную функциональность, обеспечивающую постепенный переход к ведению векторной инженерной геоподосновы с минимальным использованием растровых планшетов. Пределы совершенству сегодня устанавливают фирмы-разработчики, уже предлагающие то, что массовый потребитель пока не готов воспринять и использовать себе на благо. Вот некоторые наиболее очевидные направления наращивания качества и комплексности данных, повышения эффективности работы.
Цифровая модель местности
Создание атрибутивной базы данных
Список дополнительной функциональности отнюдь не исчерпан. Другие возможности мы рассмотрим по мере описания конкретных программных продуктов. В завершение первой части статьи попробуем в общих чертах сформулировать требования к программному обеспечению для ведения инженерной геоподосновы, подразделив их на базовые и расширенные.
сканирование и редактирование растра, чистка и улучшение его качества;
проективные и нелинейные, основанные на оптимальной триангуляции преобразования растра для компенсации искажений любой природы;
создание зарамочного оформления планшетов, ведение каталога планшетов, поиск по указанию координат или номенклатуре планшета и т.д.;
возможность реализации базовых функций документооборота;
работа с системами координат;
возможности 2-D черчения;
наличие библиотеки условных знаков для вычерчивания топопланов;
функции экспорта в специализированные графические векторные форматы;
создание «привязочных» файлов-описаний, сопровождающих растровые данные.
возможность задания высотной координаты при вводе геоданных или трехмерное графическое ядро, возможности построения и работы с ЦМР, ЦММ;
наличие встроенного полуавтоматического векторизатора;
наличие модуля обработки данных геодезических изысканий или возможность комплектации с подобными программами других разработчиков;
возможность проективных преобразований и геометрической коррекции векторных карт;
наличие встроенных средств генерализации данных;
возможность привязки атрибутивных данных к объектам цифровой модели, ГИС-функциональность;
работа в сети и редактирование данных в многопользовательском режиме;
возможность публикации данных в Интернет/интранет с обеспечением разграничения доступа
В следующем номере будет рассказано, как на основе изложенных требований построить технологические цепочки АРМов, какое ПО использовать, и сколько все это будет стоить.
План пятисотка что это такое
Одним из распространенных документов о геодезии является план пятисотка. Данная формулировка часто используется инженерами в работе и считается разговорной формой речи. Это означает то, что это план в масштабе один к пятиста.
Для того что бы заказать качественную съемку местности по плану пятисотки, советую обратиться в компанию по адресу https://geobest.dp.ua/geodeziya/pyatisotka-dnepr/. Данная фирма способна в кратчайшие сроки произвести все необходимые операции перед началом строительства в процессе проектирования.
Основная необходимость проведения исследований
При проведении любых операций связанных со строительством имеется необходимость в разработке проектной документации. В данный перечень входит план пятисостка. И это не зависит от типа строительства. Даже при строительстве небольшого здания вам потребуются данные исследования. В процессе разработки данного плана, геодезисты используют различные приборы и методы исследования.

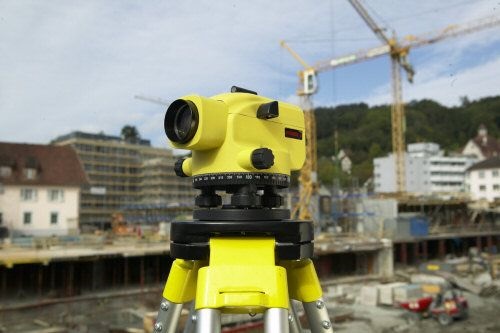

В основном используют нивелиры, различные виды фотосъемки и тахеометр. Помимо данных приборов инженерами геодезистами могут использоваться и съемки со спутников. Нанесение такого плана регламентируется как в бумажном, так и в цифровом виде.
В зависимости от проведенных исследований, план может содержать различную информацию. В данном плане может быть отражено как наземные постройки, высоты рельефа местности, так и подземные или надземные инженерные коммуникации и свойства грунта.
Геодезисты составляют самый подробный и актуальный план местности. Для поддержания данной актуальной информации, все планы обновляются с некоторым промежутком времени. В противном случае данные будут не актуальны, а это может привести к негативным последствиям в процессе работы по возведению строения.
Топографическая съемка 1 500
Крупномасштабная топографическая съемка 1:500 весьма востребована при планировании территорий, проектировании в строительной сфере, решении вопросов землеустройства, при юридических сделках, оформлении собственности, утверждения границ участка, для целей газификации объекта и прокладки других коммуникаций. Специалистами нашей компании «Изыскание» по заявкам частных и юридических лиц выполняется топосъемка земельных наделов любой сложности, конфигурации и площади.
Методы топосъемки
В распоряжении наших геодезистов новейшие геодезические приборы и оборудование (электронный тахеометр, лазерный сканер, нивелир, БПЛА, фотокамера, геолокатор), что позволяет выбирать оптимальные методы выполнения топографической съемки, выполнять полевые работы и готовить отчетную документацию в максимально сжатые сроки.
Традиционные способы топосъемки подразумевают разбивку на участке геодезической сети путем установки марок и реперов, ее привязку к пунктам государственной сети (либо объектам на местности). При необходимости выполнить съемку территорий большой протяженности, резкопересеченной местности, а также районов плотной застройки мы используем аэрофотосъемку с беспилотника (БПЛА) и фотограмметрические методы для обработки полученных снимков. При помощи современного навигационного оборудования (GPS, ГЛОНАСС) производится точная фиксация координат точек, в которых сделан снимок.
Что отображает топоплан «пятисотка»
Выполняемая нашими геодезистами топографическая съемка М 1:500 имеет достаточно высокую точность и детализацию изображения. План-пятисотка, который разрабатывают наши инженеры, в зависимости от назначения может отображать:
контуры капитальных сооружений;
инженерные сети и коммуникации (при наличии требований в техзадании выполняется съемка подземных кабельных линий и трубопроводов).
Разработка ситуационного плана для прокладки коммуникаций выполняется после топосъемки не только участка, где находится объект подключения, но и полосы земли вплоть до точки врезки в магистральный трубопровод, места подсоединения к трансформатору, электросети. Наличие крупномасштабного топоплана позволяет собственнику/застройщику рассмотреть варианты и выполнить зонирование территории, разработать план благоустройства участка, рассчитать количество необходимых материалов при прокладке трубы или кабеля. Незаменима топосъемка при инвентаризации сельскохозяйственных и лесных угодий, заключении юридических сделок купли-продажи, наследовании, аренды земли и недвижимости.
Специалистами нашей компании «Изыскание МСК» чертежи и текстовые материалы готовятся как на бумажных, так и на цифровых носителях информации. Нами установлена выгодная стоимость за 1 га топографической съемки 1:500 вашего участка, которую вы можете узнать у нашего менеджера.
Топосъемка 1:500 (пятисотка)
Компания «Акватория» оказывает частичные и комплексные услуги по геологии и геодезии в Киеве и других городах Украины. Топографическая съемка – неотъемлемая часть предоставляемых услуг, которую дипломированные специалисты выполняют в любом масштабе с помощью геодезических приборов нового поколения. Наибольшей «популярностью» среди клиентов пользуется топосъемка 1:500, которая требуется проектировщикам и оформителям документов по землеустройству.
В чем секрет популярности пятисотки
Обязательное использование планов топографической съемки М 1:500 или сокращенно пятисотки предусматривается государственными нормативами, регулирующими топографо-геодезическую деятельность, когда:
Достаточно бегло ознакомится со списком, чтобы понять: любое строительство от развлекательного комплекса до дачного домика нуждается в обязательном плане-пятисотке. Дополнительные геодезические изыскания с топосъемкой того же масштаба проводят при подведении коммуникаций, связанных с газификацией, водо-канализационными сетями и подключением электроустановок.
Ситуация местности на плане топосъемки
Чтобы отобразить каждый предмет из ситуации, сложившейся на снимаемой земельной локации, топографические планы М 1:500 делают очень подробными. С помощью принятых условных обозначений на планах обязательно отображают следующие объекты:
На плане указывают собственные названия, имеющиеся у отображаемых объектов. Выбор типа, цвета и размера шрифта, используемого для надписей на плане, зависит от разновидности обозначаемого объекта.
Правила отображения рельефа
Горизонталями называют непрерывные линии, которые проходят по точкам земной поверхности, расположенным на одинаковой высоте над уровнем моря. С их помощью отображают рельеф отснятой местности на плане пятисотки. Бергштрихи – черточки, которые ставятся перпендикулярно горизонталям, используют для обозначения повышения и понижения рельефных высот. Топографу достаточно бегло взглянуть на горизонтали (линии высот), чтобы по их густоте и форме представить трехмерную модель изображенной местности.
Каждую горизонталь, предельные точки возвышенностей и углублений подписывают, указывая в метрах абсолютную высоту. Количество подписанных высот устанавливается техническим заданием на проведение топосъемки 1:500. Минимум – пять подписей высотных отметок на каждом квадратном дециметре топопланшета. Больше, если ключевая характеристика фиксации – рельеф участка.
Что нужно знать о высоте сечения рельефа
Разность высот смежных горизонталей на карте называют шагом (высотой) сечения рельефа, которая для планов пятисотки составляет:
Заказчику может потребоваться шаг сечения менее 0,5 м, когда съемочные работы проводятся на предварительно спланированной и практически полностью покрытой асфальтом или бетоном местности. Чтобы избежать возможной переделки плана, нестандартную высоту сечения рельефа устанавливают в техзадании. Рельеф участков наиболее привлекательных для заказчика прорисовывают с особой тщательностью и применением дополнительных горизонталей.
