Категория 5e против Категории 6

На Категорию 5e до сих пор приходится большинство инсталляций горизонтальной кабельной проводки. Но согласно недавнему исследованию FTM Consulting, Категория 6 все чаще применяется в новых проектах и, как ожидается, в наступившем году обгонит Категорию 5e. Позиции последней значительно ослабнут, и она будет использоваться лишь в уже эксплуатируемых и малобюджетных инсталляциях. И все-таки вопросы относительно целей установки Категории 6 задаются снова и снова.

Современные информационные и голосовые приложения, такие как Gigabit Ethernet до рабочего стола, рассчитаны на Категорию 5е. Это решение обладает необходимыми характеристиками в соответствие со спецификацией TIA 568-B. Однако Категория 6 обеспечивает лучшую целостность сигнала в более широкой полосе, что для кабельной системы может иметь критическое значение для поддержки более требовательных приложений в будущем. Категория 5е определена в полосе частот до 100 МГц, тогда как Категория 6 — в полосе 250 МГц. Кроме того, значительные улучшения в конструкции и процессе производства Категории 6 предлогает дополнительные преимущества помимо большей широкополосности. Принимая во внимание постоянно растущую потребность в пропускной способности, которая, согласно закону Мура, удваивается каждые полтора года, необходимость в скорости и емкости может привести к устареванию кабельной системы, если предъявляемые к ней требования изменятся.

В Категории 6 используются проводники большего диаметра и меньший шаг скрутки для улучшения базовых электрических характеристик, например, переходного затухания (см. Рисунок 1). В некоторых кабелях Категории 6 устанавливаются разделители для еще большего разнесения пар. Уменьшение затухания и увеличение размера проводника делает кабель Категории 6 значительно надежнее в эксплуатации, что необходимо для приложений, нуждающихся в большей пропускной способности, и обеспечивает устойчивую работу сети при резких колебаниях температуры. Кроме того, некоторые кабели Категории 6 благодаря своей конструкции и изготовлению обладают исключительным балансом. Это позволят добиться невосприимчивости к шумам, как внутренним, так и внешним по отношению к кабелю.

Давайте детально разберемся с тем, как физические различия влияют на функционирование сети. Лаборатория на базе Центра компетенции Nexans в области передачи данных (Nexans Data Communications Competence Center, DCCC) провела несколько сравнительных тестов, целью которых было определение параметров целостности сигналов для кабельных систем Категории 5e и Категории 6 различных производителей. Решить, насколько это существенно, вы сможете сами при выборе кабельной системы.

СОКРАЩЕНИЕ ЧИСЛА ОШИБОК

Как было установленно в одном из предыдущих исследований, Категория 6 менее подвержена ошибкам, чем Категория 5е, причем испытание проводилось сразу для нескольких трансиверов с различными характеристиками. В тестах в лаборатории DCCC сравнивалось число ошибок (несовпадение контрольных сумм — Cyclic Redundancy Check, CRC) для Категории 5е и 6 при использовании трансивера Gigabit Ethernet. Многие ошибочно полагают, что все трансиверы одинаковы. Однако в действительности трансиверы даже одного производителя различаются. Для эксперимента было выбрано три устройства. Пакеты Gigabit Ethernet передавались по полному тракту протяженностью 100 м с тремя соединителями вначале по Категории 5е, затем по Категории 6.

Результаты тестов свидетельствуют о 13-кратном сокращении ошибок CRC при использовании Категории 6. Смена кабельной системы на Категорию 6 улучшает отношение сигнал/шум всей транспортной системы, поэтому трансиверы могут принимать пакеты Ethernet более согласованно и без ошибок. Таким образом, лучшие характеристики проводки Катего-рии 6 выражаются в большей надежности сети. Этот дополнительный запас позволяет устанавливать сетевые компоненты, применение которых в иной ситуации обернулось бы длительным простоем и дополнительными затратами.

КАТЕГОРИЯ 6 НЕ ПЕРЕГРЕВАЕТСЯ

Структурированные кабельные системы часто устанавливаются в областях с высокой температурой, таких как надпотолочное пространство, где зачастую разница температур в течение дня достигает 25°C. Эти флуктуации сказываются на характеристиках кабеля. DCCC провела серию тестов, в которых сигналы 1000BaseT передавались на расстояние 90 м по кабельным системам Категории 5е, 6 и расширенной Категории 6. На различных этапах тестирования температура повышалась с помощью регулируемого нагревателя с 20 до 70°C с шагом 10°C.

Оказалось, что при высоких температурах частота ошибок при использовании проводки Категории 5е оказывается существенно выше по сравнению с Категорией 6 (см. Рисунок 2). В случае кабельной системы расширенной Категории 6 ошибки встречались еще реже.

Помимо нагрева от внешних источников тепла кабели подвергаются воздействию приложений таких, как питание по Ethernet (Power over Ethernet, PoE). В целях поддержки подачи питания по структурированной кабельной системе в отраслевых стандартах были сформулированы требования к электрическим и физическим характеристикам приложений PoE. В принятом IEEE в 2003 г. стандарте 802.3af определяется методология предоставления питания по симметричной проводке подключенным конечным устройствам. Мощность напряжения ограничивается физическими характеристиками и нормативными требованиями. Стандартами 802.3af предусматривается совместимость с имеющимся оборудованием, поэтому рекомендации рассчитаны на предоставление питания по Категории 5е, так как в большинстве сетей используются технологии 10BaseT или 100BaseTX.

Приложениям, нуждающимся в подаче питания и передаче данных по одному и тому же кабелю с витыми парами, такие как телефоны VoIP или камеры наблюдения, в конечном итоге потребуется большая мощность. Вскоре ожидается утверждение спецификации IEEE 802.3, известной как PoE Plus, которая разрабатывается уже в течение двух лет. В результате разрешенная для передачи по витой паре мощность увеличится с 13 до 60 Вт. Как видно из результатов тестов (см. выше), характеристики кабеля ухудшаются с ростом температуры вследствие более высоких вносимых потерь (Insertion Loss). Это может негативно сказаться на допустимой максимальной длине стационарной линии или тракта передачи. Установка кабелей с лучшими характеристиками, например Катего-рии 6, соответствует общим тенденциям отрасли. В них используются проводники большего диаметра, что позволяет минимизировать вносимые потери при одновременном увеличении текущей передаточной способности.

УСТОЙЧИВОСТЬ К ШУМАМ

Повышенная чувствительность к внешним шумам становится критичной при увеличении скорости передачи данных, когда нужны более высокие скорости сигнализации и сложное кодирование. Внешние источники шумов — силовые линии, блоки кондиционирования, лифты, электрическое оборудование и помехи со стороны соседних кабелей — вызывают всплески напряжения, так называемый электрический быстрый переходный режим (Electrical Fast Transient, EFT). Они могут радикально повлиять на функционирование медных кабелей и привести к появлению ошибок. Между балансом и невосприимчивостью к шумам существует прямая связь. Сбалансированный кабель Категории 6 на 50% более устойчив к шумам, чем Категория 5е.

В тестах DCCC кабель Категории 5е, 6 и расширенной Категории 6 подвергался EFT различного уровня в то время, когда по нему передавались пакеты Gigabit Ethernet. Соотношение между ошибками и импульсными помехами было рассчитано и отображено графически. Между сбалансированными и несбалансированными кабелями, как и между Категорией 5е и Категорией 6, наблюдаются значительные различия в производительности (см. Рисунок 3).

Один из основных доводов в пользу выбора Категории 5е состоит в экономии затрат. Больший диаметр проводников, меньший шаг скрутки и сложный процесс производства обуславливают высокую стоимость кабелей Категори 6. Но все относительно.

Да, с точки зрения материалов Категория 6 на 30-50% дороже. Но в действительности, если принять во внимание общую стоимость информационной системы, это расхождение оказывается пренебрежимо малым. В проектах построения вычислительной системы все затраты обычно делятся на следующие четыре категории:

При этом следует учитывать, что 20% инвестиций в сетевую инфраструктуру распределяются между пассивными и активными компонентами, а также затратами на проектирование и управление проектом. Из этой суммы на проводку приходится менее половины, а от оставшейся части на кабели — только 35%. Таким образом, кабели для локальных систем составляют менее 3% в общем бюджете проекта. Стоимость перехода с Категории 6 на Категорию 5е оказывается менее 1% от общих затрат.

Исследования показывают, что в течение жизненного цикла телекоммуникационной проводки успевает смениться по крайней мере два поколения сетевого оборудования. Вывод очевиден: проектировщикам и инсталляторам кабельных систем следует делать выбор в пользу более совершенной проводки. Если вы хотите, чтобы кабельная система поддерживала имеющиеся и будущие приложения, то, учитывая преимущества Категории 6, инвестиции в нее представляются необходимым минимумом. Если же шум, колебания температуры, растущие скорости не имеют для вас значения, то Категории 5е вполне достаточно. Выбор за вами.

Кэрол Эверетт Оливер — менеджер BerkTek, американского подразделения Nexans, RCDD.

Источник

В ЧЕМ ОТЛИЧИЕ ВИТОЙ ПАРЫ КАТЕГОРИИ 6 И 5E?

Кабель «витая пара» используется для соединения отдельных компонентов компьютерных и коммуникационных сетей. Конструкция такого кабеля включает пары изолированных медных проводов, скрученных между собой. Благодаря этому уменьшается влияние электромагнитных помех от внешних источников, а также взаимные наводки в проводах. Обычно провод витая пара состоит из нескольких медных проводников с диаметром 0,4 мм. Размер диаметра проводника может указываться по американскому стандарту AWG, что для указанного диаметра равен 26 AWG. Стандартный кабель с 4-мя парами состоит из проводов диаметром около 0,5 мм (23 AMG), покрытых изоляцией из поливинилхлорида (ПВХ) или полиэтилена толщиной в 0,2 мм. Внутри кабеля прокладывается капроновая разрывная нить, позволяющая снимать внешнюю изоляцию без нанесения повреждений внутренней.

Наружная изоляция кабеля из ПВХ имеет толщину 5-9 мм. Изоляция кабеля «витая пара» с индексом LSZH выполняется из материалов, которые не горят и не выделяют вредных газов при нагревании.
Наряду с одножильным кабелем «витая пара» может использоваться многожильный кабель, внутренний проводник которого состоит из нескольких медных проволок. Провод «витая пара» легче переносит изгибы и скручивания, но он имеет большее затухание, что ограничивает его длину из-за сильного ослабления сигнала.
Благодаря симметричности проводников «витой пары» действующие на них помехи взаимно вычитаются. Однако такая компенсация часто бывает неполной. Для более сильного подавления помех в конструкции изделия используется экранирование.
В зависимости от типа экранов различают следующие типы витой пары:

Маркировка

Вид кабеля «витая пара» определяется категорией (CAT3. CAT7), которые характеризуются эффективной полосой пропускаемых частот (2∆F). Чем выше качество кабеля, тем шире полоса пропускания и тем с большей скоростью (Vп) может передаваться по кабелю информация.

Так кабель «витая пара» типа CAT1 имеет 2∆F = 0,1 МГц и может использоваться только для передачи голоса или данных с модема, а КВП типа CAT7 имеет 2∆F = 600-700 МГц, что позволяет получить Vп до 100 Гбит/с.

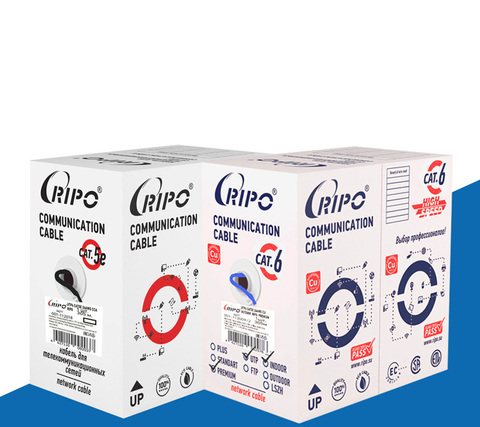

Наиболее распространенными видами витой пары являются категории CAT5/5e и CAT6 (например, кабель Ripo 6 cat). Заказать кабель Cat.6 можно на сайтах магазинов электротехники.

В чем различие CAT6 и CAT5/5е?

Главным различием кабелей CAT6 и CAT5 является их полоса пропускания частот, а, следовательно, и Vп.
Кабель CAT5 имеет 2∆F = 100 МГц. Он может использоваться в локальных сетях типа 100 BASE-TX и обеспечивает Vп до 100 Мбит/c.

Кабель «витая пара» категории 5е является усовершенствованным типом CAT 5. Он отличается от него большей 2∆F = 125 МГц, а также допустимой Vп. При использовании 2 витых пар скорость может достигать 100 Мбит/c, а при передаче по 4 парам – до 1 Гбит/c. Кабель 5е довольно распространен при создании локальных компьютерных сетей.

У кабеля CAT6 2∆F достигает 250 МГц. Кабель «витая пара» этой категории часто используется в сетях 10G Ethernet. При этом передача по 4-м витым парам на дальность в 55 м может осуществляться при Vп=10 Гбит/c. В сетях 1000BASE-T (Vп=1 Гбит/c) передача данных может осуществляться до дальности в 100 м. Модернизированный кабель 6А имеет экранирование типа F/UTP (общий экран) или U/FTP (вокруг каждой пары). При этом он обеспечивает Vп=10 Гбит/c на дальности до 100 м.

Вы можете приобрести кабель из серии Ripo 6 cat и другие слаботочные кабели на хороших условиях в компании «AVS Electronics». Мы предлагаем гарантию от производителя до 26 лет. Продукция под брендом RIPO производится с 2001 года, и к настоящему моменту занимает достойное место на телекоммуникационном рынке.

Наши профессиональные менеджеры всегда готовы проконсультировать по телефону +7 495 108 74 14

Источник

Отличия кабеля категории 5е от категории 6

Что такое кабель категории 5e?

Что такое кабель 6 категории?

Пропускная способность

Обе категории могут работать со скоростью до 1000 Мбит/с или гигабит в секунду. Этого вполне достаточно для скорости большинства интернет-соединений.
Главная разница между этими проводами заключается в пропускной способности. Кабели CAT6 рассчитаны на рабочие частоты до 250 МГц, а категории 5е только до 100 МГц. Это приводит к тому, что кабель CAT6 может обрабатывать больше данных одновременно. Подумайте об этом как о различиях между двух- и четырехполосным шоссе. На обоих вы можете двигаться с одинаковой скоростью, но 4-полосное шоссе может одновременно выдержать гораздо больший трафик.

Скорость

Поскольку кабели 6 категории работают на частоте более чем в два раза выше, они предлагают скорость до 10GBASE-T или 10-Gigabit Ethernet, а кабели 5 категории только до 1GBASE-T или 1-Gigabit. Ethernet.

Перекрестные помехи

Витая пара категории 6 предполагает более строгие требования к перекрестным помехам, а также системному шуму. Она не только гораздо сильнее снижает помехи на ближайшем конце (NEXT) при передаче в сравнении с CAT5е, но и лучше справляется с возвратными (RL) и вносимыми потерями (IL). В результате получаем меньше шума, меньше ошибок и увеличенную скорость передачи данных.

Максимальная длина

Обе категории предлагают длину до 100 м на сегмент сети. Максимально достижимые скорости никогда не будут достигнуты за пределами этой длины. Это может привести к медленному или неработающему соединению, или даже к его отсутствию. Если требуется преодолеть расстояния более 100 м, сигнал нужно усилить ретрансляторами или переключателями.

Визуальные различия

В большинстве случаев категория провода указывается маркировкой на оболочке. Цветовых различий нет, но кабели CAT6 в большинстве случаев толще, чем кабели CAT5e, потому что в них используются медные провода большего сечения.

Выводы

При выборе правильного кабеля необходимо учитывать множество факторов. Какая требуемая скорость сети: 100 Мбит/с, 1000 Мбит/с или 10 Гбит/с? Какое количество пользователей? При большом количестве пользователей частота кабеля (МГц) становится важной. Кабель предназначен для использования в помещении или на улице? Кабель должен быть жестким или гибким? Возможны ли источники помех? И так далее.

Часто утверждают, что не стоит инвестировать в кабели с более высокой производительностью, такие как CAT6, поскольку текущее оборудование в сетевой инфраструктуре не требует скорости 10 Гбит/с. Но со временем оборудование обновляется, обновить оборудование гораздо проще, чем монтировать сеть заново. Разница в цене не так велика, и обычно рекомендуется выбрать более качественный кабель, таким образом подготовив сетевую инфраструктуру и ее производительность к ближайшему будущему.

Если стоит выбор, где купить витую пару разных категорий, выбирайте надёжного поставщика. Компания « АнЛан » занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Источник

Разница кабелей категории 5е и 6е

Развитие цифровых технологий требует все больших скоростей передачи данных, при этом локальные сети, построенные с помощью беспроводных средств связи или LAN кабелей должны работать без потери данных и иметь высокую помехозащищенность. Кабельные Ethernet сети не теряют своей актуальности и сегодня, они достаточно просты в реализации, а современная кабельная продукция с высокой пропускной способностью позволяет обеспечивать отличную связь.

Кабели для построения локальных сетей выполнены на основе витых пар изолированных медных проводов, которые покрывает внешняя оболочка. Жилы проводов могут быть представлены сплошным проводом или многожильными проводниками, кроме медных проводников, они могут выполняться из алюминия или быть алюминиевыми с омеднением. В зависимости от наличия и типа экрана, защищающего от внешних помех все кабели делятся на:

Для создания внутренних сетей использование кабелей из неэкранированных витых пар проводов считается оптимальным вариантом применения.

Категории кабелей и их различие

Высокая помехозащищенность витых пар была открыта основателем телефонии Александром Беллом еще в 1881 году. Это и обуславливает популярность их применения при создании информационных кабелей в наше время, кроме того для уменьшения взаимного влияния между собой пары UTP кабелей, да и экранированных тоже навиты с разным шагом.

По рабочей частоте и скорости все кабели, предназначенные для передачи данных, делятся на категории и подкатегории. Первые четыре не способны удовлетворить потребности современных сетей, поскольку их скорость лежит в пределах 56 Кбит/с – 16 Мбит/с, причем первая и вторая категории даже не витые пары, они находят применение скорее в телефонии.

Интерес для создания LAN сетей начинают представлять категория 5 и выше. Они имеют по 4 витых пары, рассчитаны на рабочие частоты от 100 МГц и выше и обеспечивают передачу данных со скоростью до 100 Мбит/с (для Cat.5) и выше для следующих категорий. Так категория 6 способна работать в сетях Fast Ethernet и Gigabit Ethernet с частотой 250 МГц и обеспечивает скорость передачи данных до 1 Гбит/с (на расстояние 100 м) с использованием 4 пар, в то время как категория 7 дает уже до 10 Гбит/с на частоте 600 МГц. Разрабатываются кабели следующего поколения Cat.8 с более высокими характеристиками.

Сходство и отличие кабелей Cat.5e и Cat.6e

Кабели указанных категорий – улучшенные модификации категорий Cat.5 и Cat.6. Оба типа предполагают использование:

Оба кабеля имеют по 4 витых пары, обжимаются стандартными коннекторами (разъемы RJ-45), а различия в первую очередь касаются их параметров. Как и для основной категории, категория 5e пропускает до 100 Мбит в секунду по двум парам, но по четырем парам скорость может достигать 1000 Мбит/с, да и частотный диапазон расширен до 125 МГц. В то время как для шестой категории с частотным диапазоном 250 МГц скорость передачи при четырехпарном подключении достигает 10 Гбит/с. Снижению уровня перекрестных помех в сравнении с Cat.5e способствует наличие продольного сепаратора. Еще одним отличием является плотность навивки пары проводников, так если у Cat.5e на сантиметр длины приходится 1.5 – 2 витка (шаг навивки для каждой пары разный) то для Cat.6e их количество превышает 2.

Не сегодняшний день категория 5е лидирует по частоте применения, однако, благодаря снижению количества ошибок, более устойчивой работе сети, в том числе и в условиях перепада температур применение кабелей Cat.6e все больше набирает обороты.

Смотрите также другие статьи :

Среди опасных факторов, характерных вредным воздействиям электромагнитного излучения принято считать частоту и напряженность электромагнитного поля. Еще одной особенностью, свидетельствующей о чрезвычайной опасности ЭМИ, является отсутствие явных признаков их влияния на организм, хотя при сильных излучениях можно чувствовать тепло, исходящее от источника.

Правила устройства электроустановок (п.п. 1.1.29 и 1.1.30) регламентируют цветовую идентификацию : в трехфазных электрических сетях шины фаз должны быть промаркированы желтым (фаза A), зеленым (B) и красным (C). В случае реализации схемы TN-C, когда проводник нейтрали совмещен защитным заземлением – шина PEN, она должна быть окрашена по всей длине голубым цветом, а на концах иметь желто-зеленые полосы.

Источник

Сетевые технологии постоянно развиваются, старая обеспечить всё большую пропускную способность. И телекоммуникационное оборудование также совершенствуется. Было бы странно, если бы сегодняшние терабитные объёмы данных передавались по какому-нибудь двухпроволочному ADSL, не так ли? Поэтому ему на смену пришёл Ethernet, а потом и вообще оптоволокно.

Тем не менее, именно Ethernet стал общепринятым стандартом для прокладывания локальных сетей. Его таким сделали кросс-совместимость оборудования и удобство прокладки линий. Однако с ростом объёма передаваемых данных появилась потребность к увеличению пропускной способности Ethernet.

Так и начали появляться новые категории интерфейса Ethernet. Наиболее распространёнными в локальных сетях на настоящий момент (2019 год) стали Cat 5e и Cat 6. Эти стандарты обеспечивают достаточную производительность для работы в ЛВС и соединения компьютеров, серверов и другого телекоммуникационного оборудования.

Тем не менее, разница между этими стандартами имеется, и весьма существенная. Рассмотрим оба.

Стандарт Cat 5e

Стандарт Ethernet Cat 5e предназначен для использования в низконагруженных сетях, поскольку ориентирован на передачу сигнала с частотой 100 МГц. Его конструкция включает нейлоновую нить, которая повышает прочность, устойчивость на разрыв и на изгиб. Однако оболочка (кембрик) провода сравнительно тонкая, что делает его достаточно уязвимым к появлению помех.

Зато тонкая оболочка многократно упрощает прокладку. Такой провод лучше гнётся и поэтому может использоваться для установки в сложных условиях.

Кабели данного стандарта выпускаются в трёх вариантах – UTP, FTP и SFTP. Первые неэкранированные и потому подходят для прокладывания сетей, в которых не требуется высокая защита передаваемой информации от помех. Например, для домашнего или офисного использования. А вот кабели типа STP уже дополняются экраном, защищающим от помех. Они предназначены для высокоточной передачи информации в специальных условиях, а также для прокладывания около источников электромагнитных полей (включая электродвигатели в холодильниках и пылесосах).

Для использования около мощных источников электромагнитных полей – генераторы, трансформаторы, электрические подстанции – предназначен SFTP. В нём экранируется и каждая витая пара, и все четыре пары под оболочкой (кембриком).

Стандарт Cat 6

Стандарт Cat 6 разработан специально для использования в высоконагруженных сетях. Его конструкция включает сильно сплетённые витые пары с большим количеством витков на погонный сантиметр. Благодаря этому кабель выдерживает передачу данных с частотой 250 МГц.

Повышение частоты передаваемого сигнала позволило увеличить пропускную способность интерфейса. Сети, основанные на нём и соответствующем оборудовании, поддерживают 10-гигабитный Ethernet.

Конструкционно провод шестой категории отличается от предшественника и увеличенной толщиной оболочки. Это помогает защитить передаваемую информацию от внешних электромагнитных помех и «наводки» со стороны других кабелей, в том числе силовых.

«Шестая категория» также выпускается в экранированных и неэкранированных вариантах. Версия SFTP с двумя экранами для прокладки около мощных источников электромагнитных полей также присутствует.

У кабелей данного типа есть одна очень важная особенность – максимальная передаваемая частота зависит от длины провода. То есть вышеуказанные 250 МГц провод способен передавать лишь в том случае, если расстояние от передатчика до приёмника не превышает 55 метров. А при увеличении его кабель «справится» только со 100 МГц.

Как следствие, наибольшая пропускная способность в 10 гигабит в секунду достигается только при длине до 55 метров. При большем расстоянии между приёмником и передатчиком она составляет всего 1 гигабит в секунду. А максимальная длина составляет 100 метров. Передача электропитания PoE также поддерживается.

Разница между Cat 5e и Cat 6

Сведём информацию о этих двух стандартах в сравнительную таблицу:
