Датчик холостого хода
Эффективная и правильная работа любого автомобильного двигателя может быть возможна только при отсутствии неполадок во всех составляющих его систем. Для обеспечения бесперебойной работы, автомобиль современности оборудован разнообразными датчиками и подсистемами, регулирующими и контролирующими его производительность. Датчик холостого хода Toyota является одним из важнейших элементов стабилизирующих и регулирующих работу двигателя автомобиля.
Датчик или, как его правильно называют инженеры автомеханики – клапан холостого хода, представляет собой небольшой прибор, который входит в состав системы для управления автомобиля. Он выполняет функцию стабилизации оборотов двигателя в режиме холостого хода.
Это небольшое, но очень важное устройство представляет собой небольшой электродвигатель, содержащий специальную конусную иглу. Благодаря работе этого датчика, компьютер, управляющий работой автомобиля, контролирует поступление в двигатель строго определенного количество воздуха необходимого для равномерной работы на холостом ходу. Вычисляется это по изменению размера сечения канала для поступления воздуха.
Когда двигатель автомобиля Toyota прогрет до определенной температуры, датчик поддерживает определенные обороты в режиме холостого хода. Если уровень нагрева двигателя будет недостаточен, то датчик холостого хода специально увеличит его обороты для лучшего прогрева на более высоких оборотах коленчатого вала. В этом режиме нетерпеливые автолюбители уже могут начинать движение.
Где находится датчик холостого хода и как его заменить
Обычными признаками неисправности клапана холостого хода является крайняя неустойчивость работы двигателя на холостом ходу. В этом случае наблюдаются скачки или провалы при наборе количества оборотов, снижение оборотов при включенной нагрузке, когда они должны бы были только увеличиваться или вообще полная остановка двигателя автомобиля.
Причиной неисправности датчика обычно является его засаленность из-за невысокого качества топливной смеси. При начале работы двигателя компьютер устанавливает клапан в установленное заводом значение. Это и является проблемой, так как машина не в состоянии определить уровень загрязнения клапана и количество на нем различных инородных отложений, которые мешают нормальной работе датчика.
Устранить подобную неисправность может простейшая прочистка или замена датчика холостого хода. Для этого необходимо отсоединить разъем клапана и открутить крепежные болты. Внимание, все эти работы необходимо производить строго при выключенном зажигании. После замены или ремонта устройства необходимо установить его на место. Правильная установка проверяется замером расстояния между конусной иглой и фланцем. В нормальном состоянии оно не должно превышать 23 миллиметра. При установке датчика рекомендуется смазывать уплотнительное кольцо специальным моторным маслом высокого качества.
Электромагнитный клапан холостого хода, устройство принцип работы
Зачем используется КХХ
Задача устройства — обеспечение поступления топливно-воздушной смеси вовнутрь входного коллектора. Подача происходит в обход дроссельной заслонки, которая управляется педалью газа, по дополнительному каналу ХХ.
За управление КХХ отвечает электромагнитный блок. Открытие/закрытие заключается в изменении диаметра сечения проходного канала.
В зависимости от типа силового агрегата клапан холостого хода функционирует по-разному:
Принцип работы клапана ХХ
По своей сути клапан холостого хода является электромеханическим исполнительным устройством, работающем под управлением электронного блока, подающего электрические сигналы на его открытие или закрытие.
При этом происходит изменение диаметра проходного сечения канала ХХ, подающего во впускной коллектор двигателя необходимое количество топлива или воздуха.
В бензиновых карбюраторных двигателях электромагнитный клапан ХХ установлен непосредственно в корпусе карбюратора и входит в систему экономайзера принудительного холостого хода (ЭПХХ) топливной системы.
Управление работой клапана ХХ осуществляет блок управления ЭПХХ, установленный в моторном отсеке автомобиля.
При включении зажигания с блока управления подается питание на электромагнитный клапан, который открывается и обеспечивает подачу бензина по каналу ХХ во впускной коллектор двигателя.
При выключении зажигания клапан холостого хода обесточивается и перекрывает подачу топлива.
Для регулировки объема топлива, подаваемого по каналу холостого хода, в нем установлен регулировочный винт, называемый «винт холостого хода».
В бензиновых инжекторных двигателях клапан холостого хода, чаще называемый «регулятор ХХ», монтируется в корпусе дроссельной заслонки и входит в систему электронного управления двигателя (ЭСУД).
Его работой управляет электронный блок ЭБУ (контроллер), расположенный, как правило, в салоне автомобиля под передней панелью.
Блок управления фиксирует сигналы от датчиков, контролирующих отдельные параметры работы двигателя, обрабатывает полученную информацию и выдает управляющий сигнал на регулятор холостого хода.
По команде от блока ЭБУ регулятор ХХ увеличивает или уменьшает объем подаваемого через него воздуха во входной коллектор двигателя, обеспечивая заданные обороты ХХ.
В дизельных двигателях клапан холостого хода устанавливается в корпусе топливного насоса высокого давления (ТНВД) и также как в инжекторе подключен к блоку управления ЭБУ двигателем, расположенном в моторном отсеке.
Но при этом он регулирует подачу в цилиндры топлива, а не воздуха, обеспечивая необходимые обороты на холостом ходу.
Разновидности клапанов
Набор действий, их последовательность во время выполнения такой операции, как регулировка клапана холостого хода, зависит от типа устройства:
Основные виды и устройство клапанов ХХ
В зависимости от типа двигателя применяются три основных вида электромагнитных клапанов:
Соленоидный вариант представляет собой электромагнит в виде втягивающей катушки с сердечником, установленным на входе в канал холостого хода.
При подаче питания на катушку сердечник втягивается, открывая проходное отверстие канала.
При обесточивании катушки сердечник возвращается в начальное положение, запирая канал.
Роторный тип клапана работает по такому же принципу, как и соленоидный. Но вместо сердечника используется ротор, который вращается в разных направлениях, плавно изменяя сечение проходного канала холостого хода.
При этом применяется широтно-импульсная модуляция (ШИМ), предусматривающая высокую частоту подачи управляющих сигналов на открытие или закрытие клапана.
Шаговый клапан холостого хода, по сути, это электродвигатель, выполненный в виде кольцевого магнита и четырех обмоток.
Управляющие сигналы от блока ЭБУ подаются поочередно на одну из обмоток, в результате чего вращается ротор, плавно изменяющий сечение проходного канала от его полного открытия до полного закрытия.
Назначение клапана ХХ
Клапан холостого хода обеспечивает поступление топливо-воздушной смеси во входной коллектор двигателя по отдельному дополнительному каналу ХХ в обход дроссельной заслонки, управляемой педалью акселератора.
В зависимости от типа двигателя клапан холостого хода регулирует подачу либо топлива, либо воздуха.
В карбюраторных и дизельных двигателях он управляет подачей во входной коллектор топлива, необходимого для стабильных холостых оборотов двигателя.
В бензиновых инжекторных двигателях обеспечивает подачу нужного количества воздуха.
Принцип работы
Далее на рассмотрении вопрос о том, как работает на автомобильных моторах клапан системы холостого хода, то есть регулятор ХХ.
Сам КХХ является электромеханическим исполнительным устройством, который контролируется и управляется ЭБУ двигателя. Последний подаёт электросигналы, за счёт которых клапан открывается или закрывается. При этом меняется диаметр проходного сечения каналов холостого хода, по которому во впускной коллектор поступает требуемый объём воздуха или же горючего для ДВС.
Чтобы разобрать принцип работы, на котором основано функционирование клапана регулятора холостого хода, стоит рассмотреть узел на разных типах двигателей.
Карбюратор
В карбюраторах, работающих на бензине, обязательно присутствует такой электромагнитный клапан. Он располагается в корпусе самого карбюратора и является составной частью экономайзера принудительного ХХ.
Управляется этот клапан через блок управления экономайзера, который находится в подкапотном пространстве. Включая зажигание, от блока подаётся питание к регулятору, он открывается и подаёт топливо в коллектор по каналу холостого хода. Отключая зажигание, питание клапана прекращается, а потому и перекрывается подача горючего.
Чтобы выбрать оптимальный объём топлива для подачи в канал ХХ, конструкцией карбюратора предусмотрен специальный винт регулировки.
Этот винт получил вполне логичное название и именуется как винт холостого хода.
Инжектор
У бензиновых инжекторов принцип работы регулятора ХХ несколько иной. Конструктивно он находится в корпусе заслонки дросселя и является частью системы электронного управления ДВС.
За работу клапана отвечает ЭБУ. Он фиксирует сигналы, поступающие от контролирующих установленных датчиков, обрабатывает данные и передаёт управляющие сигналы непосредственно на сам регулятор. За счёт команд от ЭБУ, РХХ может увеличивать или снижать объём воздуха, поступающего в коллектор мотора, тем самым поддерживая заданные обороты.
Дизель
В случае с дизелем электромагнитный клапан находится в корпусе ТНВД, то есть топливного насоса высокого давления. Как и в случае с инжектором, здесь предусмотрено соединение РХХ с ЭБУ ДВС.
Отличительной особенностью дизеля является регулировка подачи именно топлива, а не воздуха, для контроля оборотов мотора.
В остальном же принцип работы схож с бензиновым инжектором.
Как выявить неисправность
Неисправность КХХ выражается в неполадках:
Определить точную причину появления нарушений в работе мотора и определить неисправность КХХ поможет специальное диагностическое оборудование. В зависимости от сложности проблемы может понадобиться регулировка, ремонт или замена запчасти.
Как работает клапан регулировки холостого хода?
Работа клапана холостого хода
От количества воздуха, поступающего в систему впрыска топливно-воздушной смеси, зависит многое. Неверное соотношение воздуха и топлива может привести к разным последствиям:
При холостых оборотах дроссельная заслонка не обеспечивает регулировку доступа воздуха во впускной коллектор. Чтобы решить эту проблему и поддержать обороты на должном уровне, предусмотрен клапан ХХ (холостого хода), который по ошибке многие именуют датчиком.
С одной стороны, этот агрегат косвенно выполняет функции датчика, но он также делает другую работу, а именно – регулирует подачу воздуха для приготовления воздушно-топливной смеси. В зависимости от оборотов и режима работы мотора, этот агрегат регулирует количество поступающего воздуха в топливную систему.
Когда автомобиль работает на холостых оборотах, дроссельная заслонка не задействована и не может изменять свое положение. Соответственно, появляется необходимость в устройстве, которое обеспечит доступ воздуха в систему впрыска. Тут на помощь и приходит клапан ХХ (холостого хода).
Где находится клапан холостого хода и его блок управления?
Принцип действия клапана холостого хода
Клапан находится непосредственно перед заслонкой и принудительно приводит ее в действие. Его работу регулирует блок управления электромагнитным клапаном, который размещается в моторном отсеке. Если размещение клапана зависит исключительно от конструкции воздухозаборной системы, то месторасположение блока варьируется в зависимости от модели авто.
Блок управления клапаном может быть установлен:
Блок управления клапаном – чувствительное устройство. Он может быть поврежден вследствие механического воздействия, резкого перепада температуры или попадания влаги. Для того чтобы обезопасить узел, проектанты предполагают его расположение в наиболее защищенных местах моторного отсека. Место установки напрямую зависит от конструкции двигатели и другого оборудования, расположенного под капотом.
Каким может быть клапан холостого хода?
На старых авто с карбюраторными двигателями устанавливались клапана с механическим приводом. Их работа регулировалась в зависимости от режима работы мотора, но такая система себя не оправдала, но использовалась за неимением лучшей. Механизм был настроен на определенный режим и не успевал вовремя реагировать на изменение количества подаваемого в двигатель топлива и изменение количества оборотов.
Впоследствии появились клапана ХХ, управляемые электроникой, которые стали устанавливать и на инжекторные авто. Блок управления получает информацию от нескольких датчиков, обрабатывает ее и соответственно регулирует пропускную способность клапана и режим его работы.
Как результат – достигается оптимальный расход топлива и работа двигателя в щадящем режиме. Благодаря такой системе управления можно сократить расход бензина, увеличить ресурс работы двигателя. Электромагнитный клапан холостого хода прижился, хотя он имеет довольно сложное устройство, но его эксплуатационные характеристики нивелируют этот недостаток.
Клапан холостого хода – то устройство, которое позволяет увеличить ресурс двигателя и препятствует его износу. Если он выходит из строя, работает неправильно по какой-то причине – двигатель начинает плохо запускаться, а его детали подвергаются повышенному износу. К этому приводит неправильная настройка клапана, что может явиться следствием его неквалифицированной замены или ремонта. Поэтому важно, чтобы все работы с ним производил хороший специалист. Нелишним будет периодически проверять его качество работы.
Снятие, промывка, установка
| Вот так выглядит клапан холостого хода (КХХ) на NISSAN CEFIRO 1997 г.в. Чтобы снять его нужно открутить 2 болта сверху и один снизу, естественно, предварительно сняв с него все разьемы и трубку воздуховода. Между КХХ и впускным коллектором стоит металическая прокладка. Не дайте ей “уйти”. При сборке она нам пригодится :-)). |
| После снятия мы видим картину, совсем не радующую наш глаз, особенно левый :-)… |
Собирается всё без всяких изысков, за одним исключеннием… Я бы настоятельно рекомендовал места соединения клапанов и самого корпуса (металлическую прокладку промазать с двух сторон) промазать герметиком (только не сильно, потому как зазоры там очень маленькие), потому как любой “левый” подсос воздуха может обернуться проблемами с расходом и запуском. Использовать лучше “черный” или “серый” тип герметика. Регулировочный винт желательно закрутить примерно на такую же глубину, на какой он был изначально. После установки не забудте присоеденить все разъемы! :-))
Кому доверить регулировку
КХХ — важная деталь в системе питания силового агрегата. От его исправности зависит стабильная работа любого современного двигателя. Не следует доверять регулировку клапана холостого хода неквалифицированным исполнителям.
На автосервисе MT-AVTO к вашим услугам специалисты с высоким уровнем квалификации и богатым опытом. Используя высокотехнологичное оборудование и современные инструменты, они выполнят качественную диагностику автомобиля и произведут необходимый ремонт.
Тепловой зазор Между частями толкателя и клапанами составляет0,15 ммдля нормального функционирования газораспределительного механизма Проверка клапанов холостого хода проводится в среднем каждые20 тыс кмпробега
1500 Р Стоимость регулировки клапана холостого хода
Вывод
Таким образом, клапан холостого хода составляет важный элемент системы питания двигателя, от которого во многом зависит стабильная работа любого современного автомобиля.
Надеемся, что полученные знания помогут Вам в дальнейшем правильно эксплуатировать свой автомобиль.
Чистка БДЗ и КХХ
Уже давно хотел почистить дроссельную заслонку, а еще больше хотел почистить КХХ, а то устал уже от этой вибрации на светофорах, да и затупания педали стали заметнее, в общем собрался))
Все что для данной процедуры мне потребовалось:
— трещетка и удлинитель.
— головка 10, 12.
— фигурная и плоская отвертки.
— шуруповерт 0)) — без него не снял бы КХХ.
— пара заглушек для шлангов системы охлаждения.
— Плоскогубцы.
Итак, преступим:

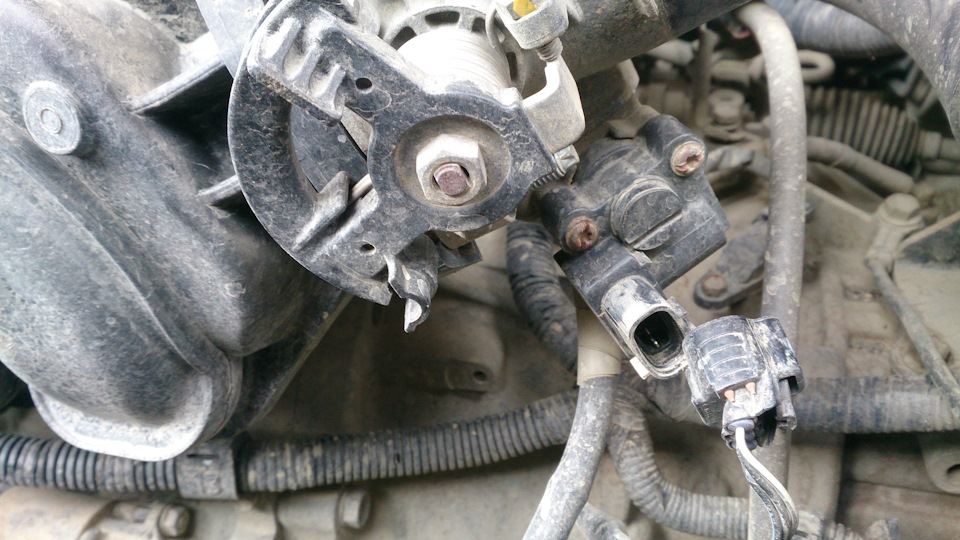

— Снимаем воздуховод, патрубок сапуна и фишки с датчиков положения дроссельной заслонки и холостого хода.
— Откручиваем две гайки и один болт. (головка 12, чтобы подлезть к болту пользовался удлинителем)
— Снимаем тросик акселератора.
— Готовим заглушки для шлангов системы охлаждения.
Хомуты стягиваем по шлангам плоскогубцами, снимаем и глушим шланги заглушками (я конечно понимаю, что после заглушки системы одной заглушкой из второй антифриз не потекет, но вот как-то для собственного спокойствия хочу)

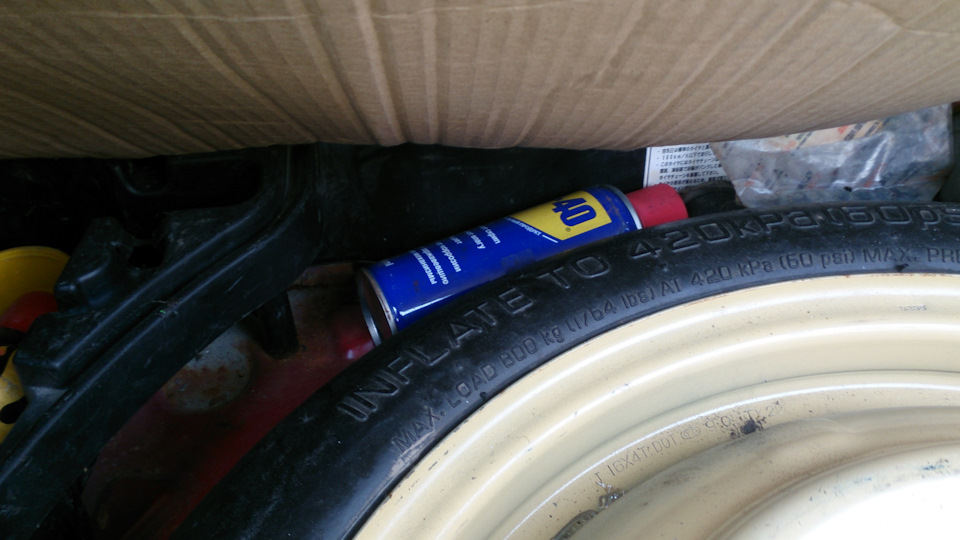

Так теперь берем WD-40 и обрабатываем сим чудесным составом болты КХХ
Честно говоря я уже почти решил высверлить эти гребаные болтики)) Но довольно насыщенное и упорное время, молоток, ударная отвертка и шуруповерт наконец помогли мне

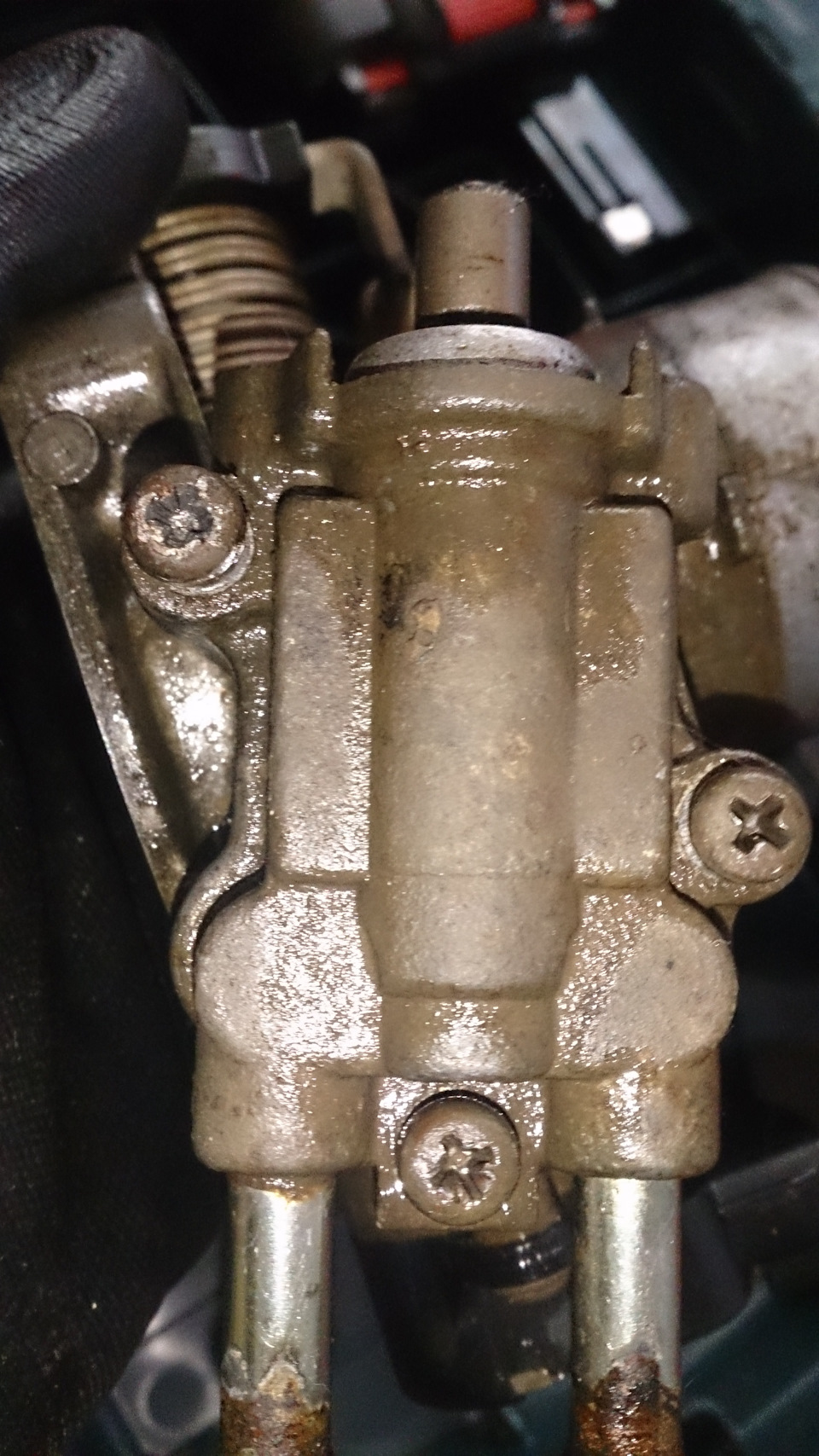

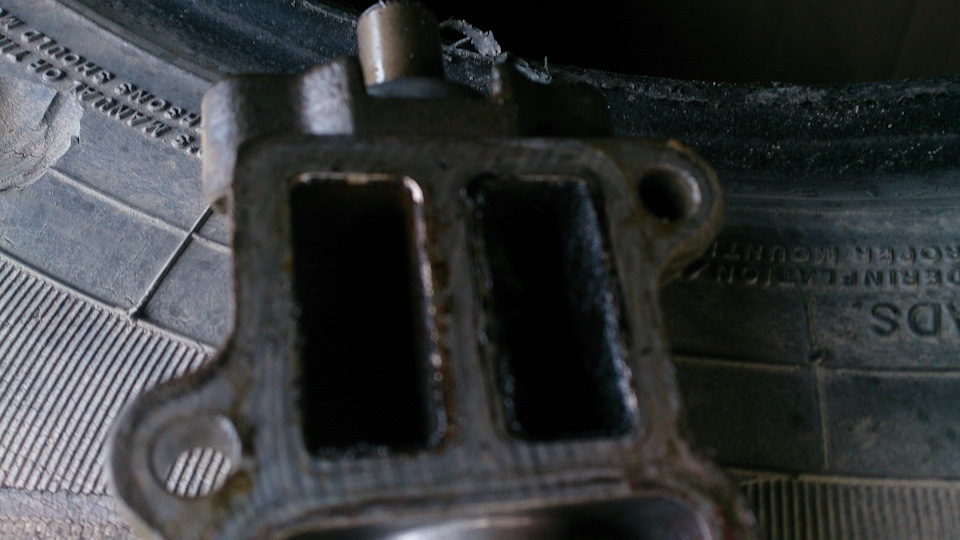

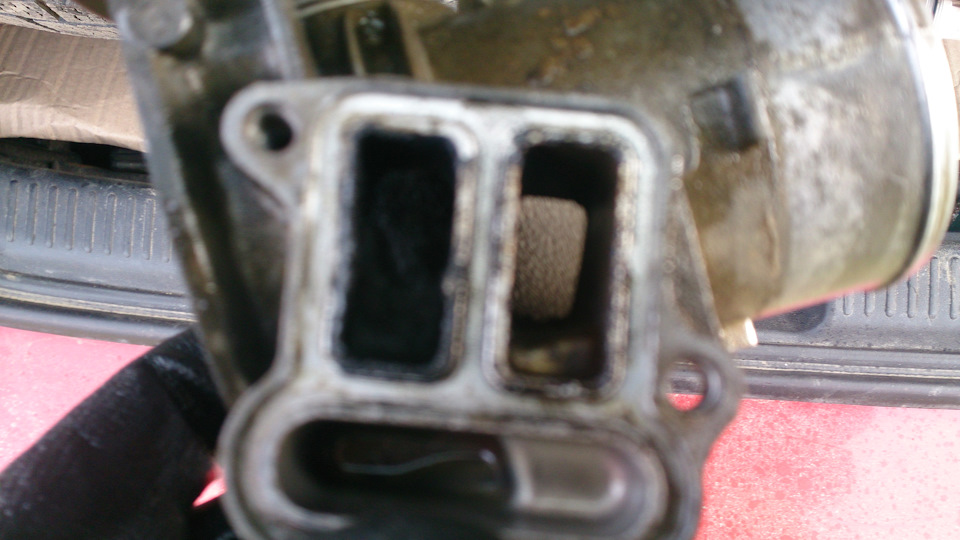

Пара фотографий чуханского КХХ
Устал чистить КХХ — это ужас, кило палочек ушных наверное ушло)), но результат того стоил
ДА! И самое главное! Сделайте метки на ДХХ и КХХ, болты под звездочку растачивать мне не пришлось кто-то это сделал до меня (а ключики у меня были от старого набора по разбору телефонов)), а вот про метки я забыл, а потом потратил час на танцы с бубном (но об этом позже).

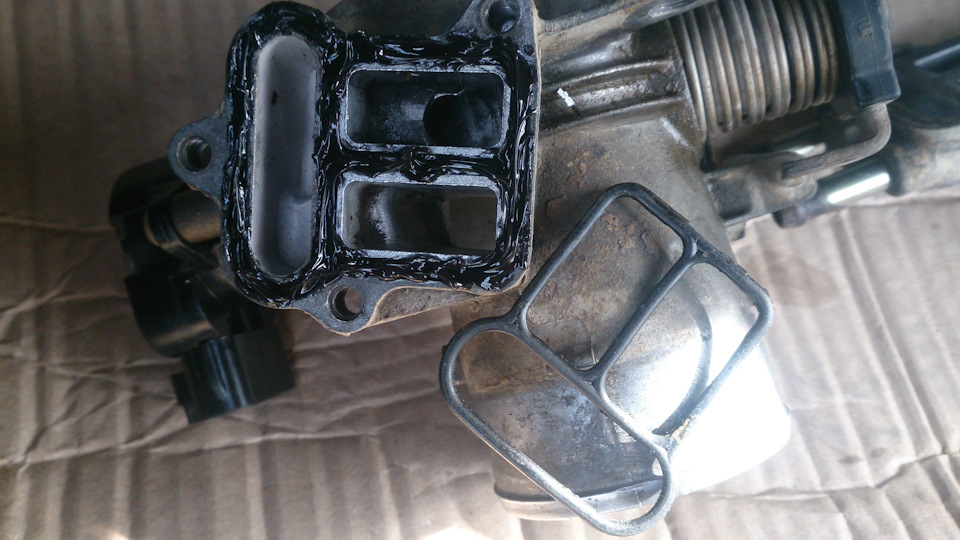

Ставим прокладку ( старая рассохлась, взял герметикт 215р)

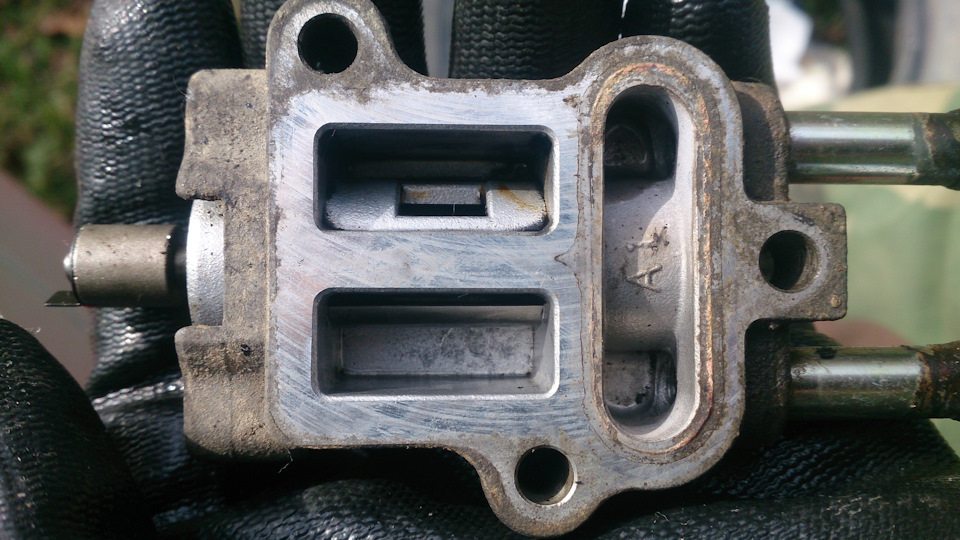

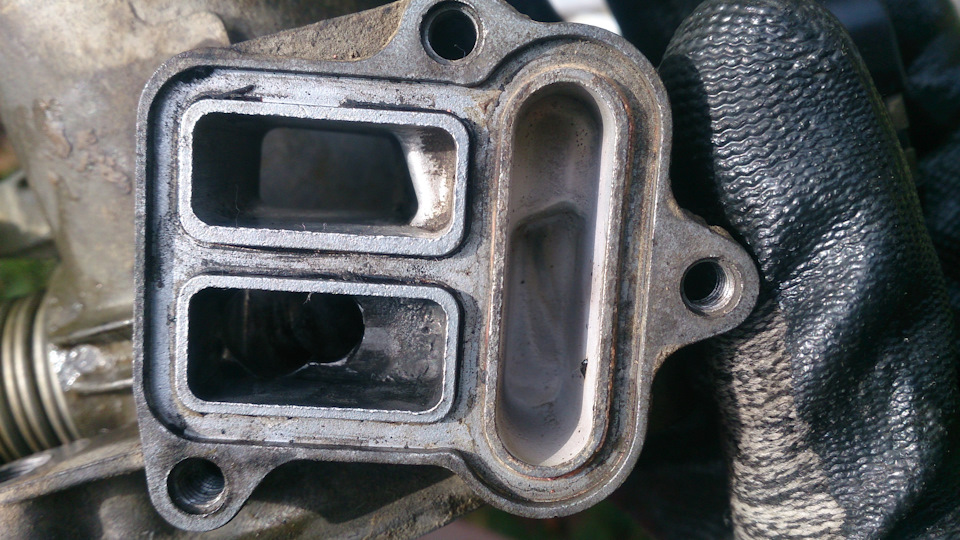

Еще пара фоток после чистки
По поводу танца с бубном…
ДХХ на КХХ естественно сразу параллельно плоской метки поставить не вышло, подкручивал уже на месте, после сборки всего назад.
Последовательность:
1. Глушу
2. Вытаскиваю предохранитель EFI (для обнуления, чтобы комп снова учился)
3. Подстраиваю положение ДХХ на КХХ
4. Вставляю Предохранитель
5.Завожу и жду падения оборотов.
И так кругов семь… Обороты: 1500-1300-1200-1100-1000-900 и тут я решил пусть дальше сам учится, да и потом там на дросселе такой просвет что это почти норма.
Чуть поездил и холостые встали на место и никакой вибрации)
Чистка БДЗ и КХХ 4a fe
В интернете много очень инфы по этому узлы и по нашим двигателям (4A, 7A). хочу немного упорядочить весь этот материал.

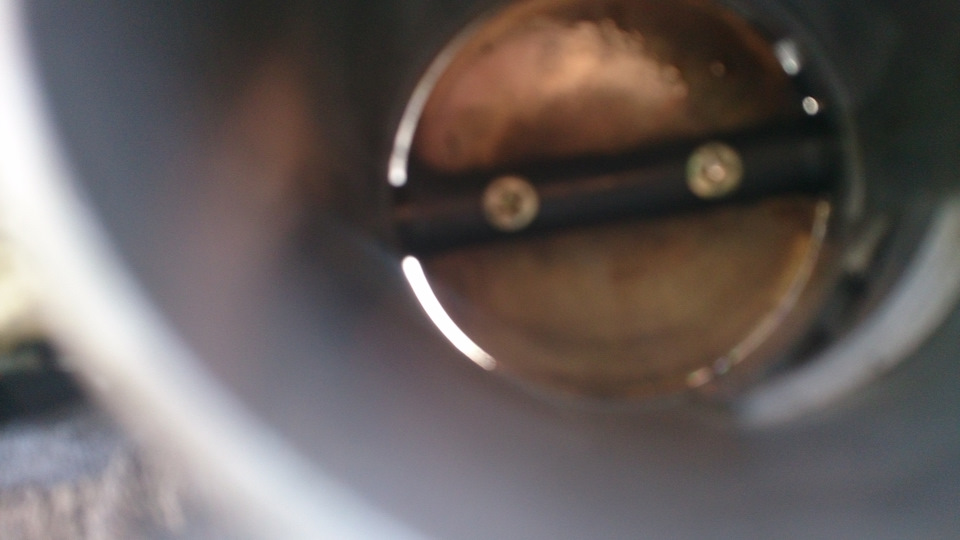

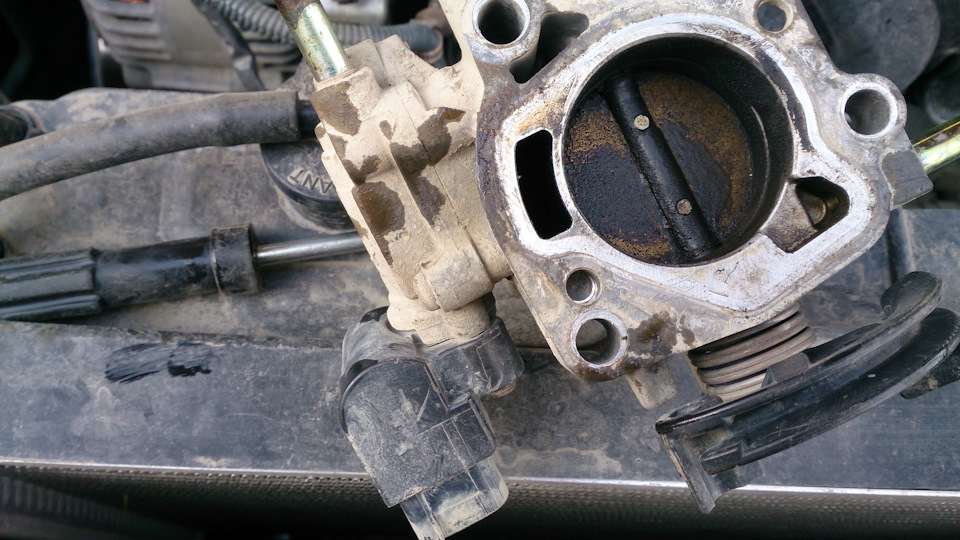

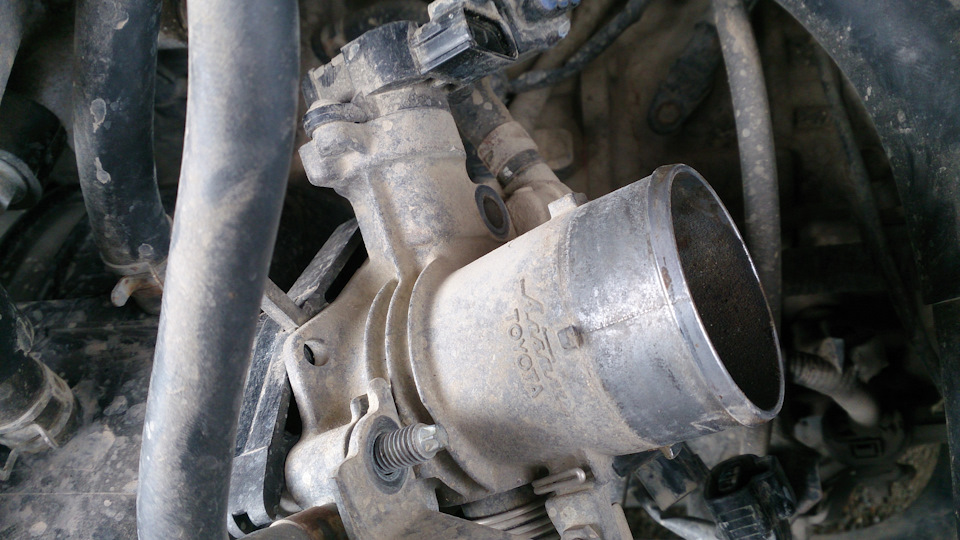

Как вообще выглядит блок дросельной заслонки? Я уже затрагивал процесс чистки, но не полностью. После просмотра фото, можно понять что и где находится.
Чтобы оценить степень загрязнения достаточно снять воздушный фильтр и его гофру.
Когда нужно лезть в этот узел?
— Неустойчивый холостой ход
— Отсутствие прогревочных оборотов
— Вибрация на «D+тормоз»
— Закусывающая педаль газа
В следствии этого получаем повышенный расход топлива, проблемы при холодном запуске.
Что нам нужно для чистки?

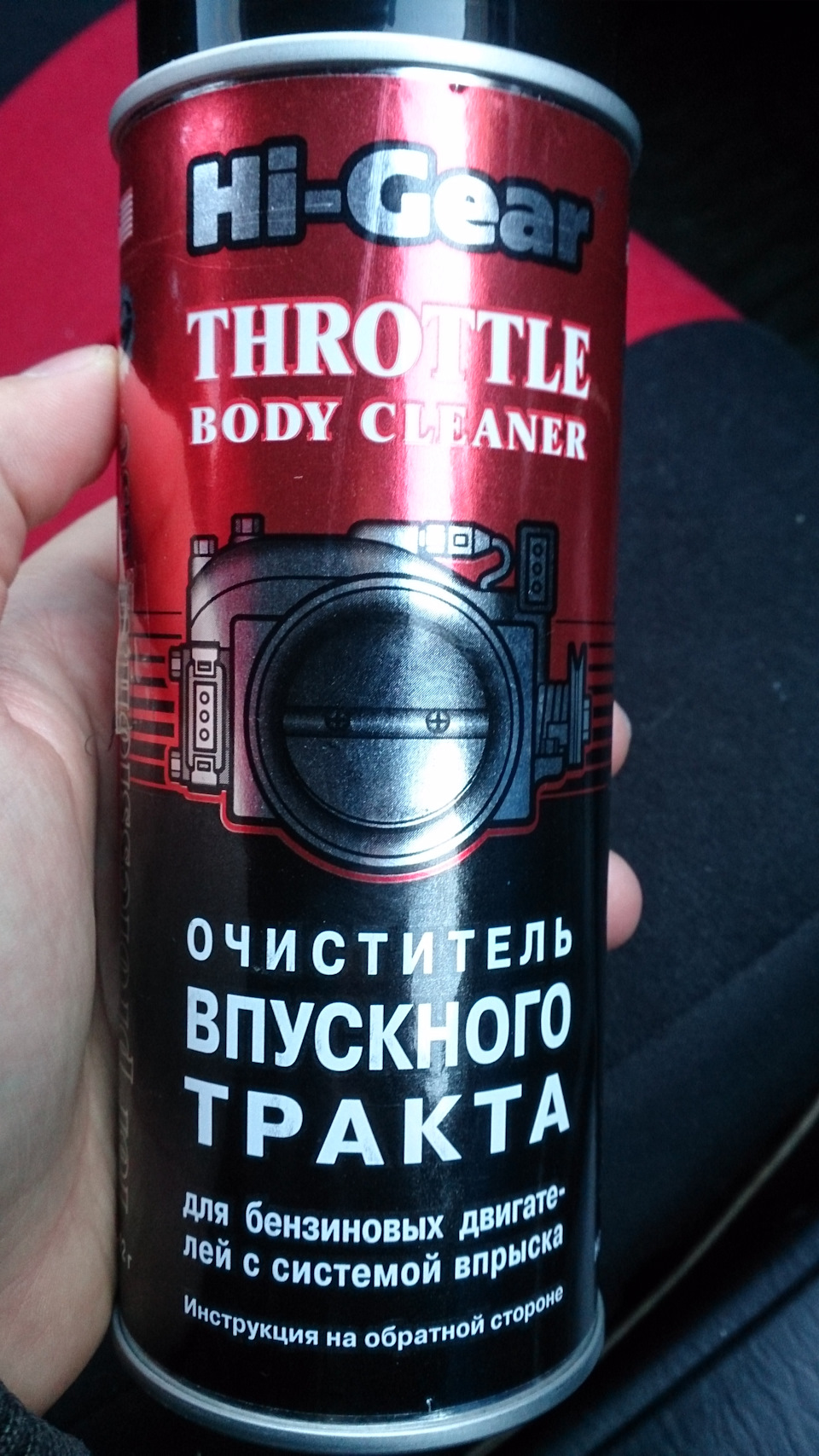

— 2 баллона карб клинера (обычно достаточно одного, но мало ли)
— Щетка, например, зубная
— тряпочки
— масло, для смазки крутящего элемента на ISCV
— Герметик (желательно)

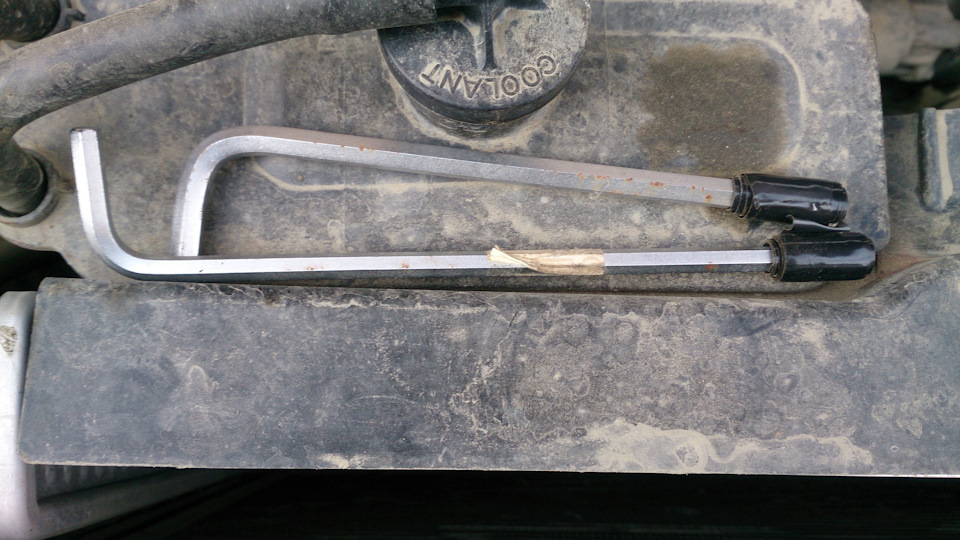

Инструмент стандартный, головки на 10, 12, крестообразная отвёртка и самое главное пятизвездочная отвертка. Так как такой не было, в SATA инструменте в наличии не было, пришлось пилить винты.
Я поменял сразу винт, размеры стандартные.
4 болта М5 20мм, 2 болта М4 12мм. Может размеры напутал, но на месте разобраться не проблема, в любом магазине с крепежами есть такие винты за копейки.
Что у нас интересного?

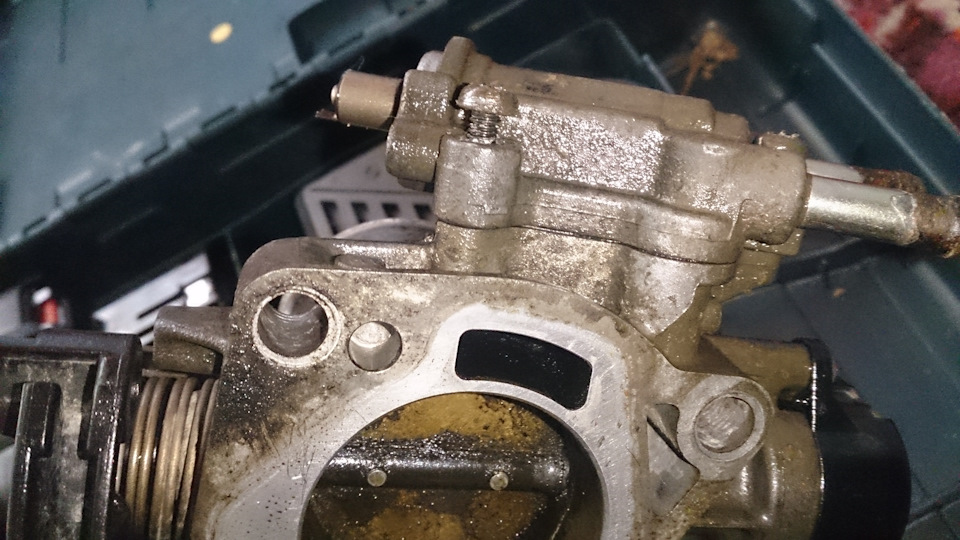

Между впускным коллектором и БДЗ есть металлическая прокладка (1) 22271-15020, главное аккуратнее с ней и менять не придётся.
Между корпусом БДЗ и КХХ есть резиновая прокладка (2) 22215-74400, достать и не порвать тоже не составляет проблем.
Установлено два датчика. ДПДЗ, положение которого не регулируется на моторе 4a fe (на 7a ситуация другая), поэтому смело можно открутить его.
ISCV — Idle Speed Control Valve (клапан системы управления частотой вращения холостого хода)
Подробнее можно прочитать здесь. Именно он крепится болтами под звездочку и именно ему стоит уделить особое внимание. Электромагнитный клапан в идеале должен крутиться под своим весом. Чистим его и смазываем.
Он поддаётся регулировке, я закручивал не до конца и на прогретой машине регулировал поворот по тахометру. Поворачивая его, можно добиться холостых оборотов от 550 до 850 об/мин, но компьютер всё равно установит начнет приближать значение к норме 700 об/мин. У меня получилось 712 об/мин, что считаю не критичным.
В общем чистим всё, отмываем, ничего сложно и страшного нет.

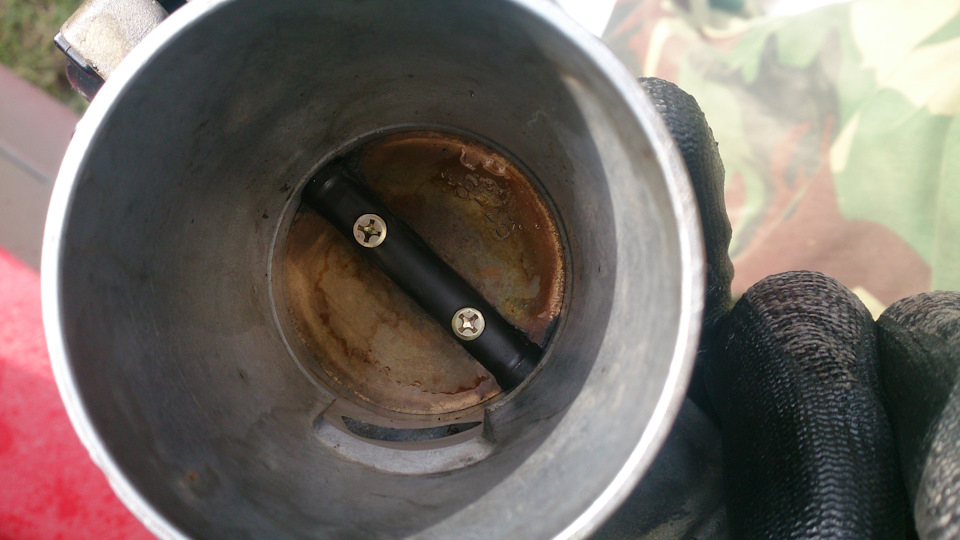

Стоит проверить так же ещё такой момент. На гранях ореола дросельной заслонки нанесён грунт и со временем он может стираться или заслонка такая грязная, что после чистки видна выработка и возникают щели. С завода нанесена правильная грунтовка и регулировочный болт находится в нужно положении (на схеме стрелочка), но сделаем упор на износ, не зря же мы полезли в этот узел.
Поэтому стоит проверить заслонку на просвет после чистки. Если щель слишком маленькая, то считается что это не критично и вообще говорят что должен быть минимальный просвет. Я с этим не согласен и считаю что заслонка должна быть закрыта на 100%. Выхода 2:
— новая (контрактная) БДЗ
— грунтовка
Настраиваем регулировочный болт, выставляя минимальный просвет между гранями и свободный ход заслонки.
