Медицинские кислородные установки и станции для борьбы с коронавирусом: принцип действия и применение

Медицинские кислородные установки и станции для борьбы
с коронавирусом: принцип действия и применение

Коронавирусная инфекция является одной из самых грозных болезней органов дыхания на сегодняшний день. ВОЗ объявил пандемию коронавируса в марте 2020 года. Коронавирус стал источником беспрецедентного глобального кризиса нашего времени в области здравоохранения и самой большой проблемой, с которой человечество столкнулось в ХХІ веке. С момента своего появления в Китае в конце прошлого года коронавирус распространился на все континенты, кроме Антарктиды. Новые случаи фиксировались ежедневно во всех странах Африки, Америки и Европы. Разумеется, все государства стремились замедлить распространение вируса, проводя тестирование и лечение пациентов, организуя ограничительные и карантинные мероприятия. Хотя и относится к группе ОРВИ инфекций, но он имеет ряд очень характерных и опасных симптомов.

Основной проблемой при коронавирусной инфекции является нарушение функции дыхания, снижение сатурации или концентрации в крови кислорода. Коронавирус первой своей мишенью выбирает дыхательную систему. Достаточное снабжение кислородом необходимо для жизнедеятельности всего организма, поэтому главные лечебные мероприятия направлены на компенсацию дыхательной недостаточности с помощью различного медицинского кислородного оборудования. Тревожными симптомами являются: слабость, лихорадка, одышка, чувство удушья или стеснения в грудной клетке, кашель и слабость. Все это свидетельствует об угнетении функции дыхания.

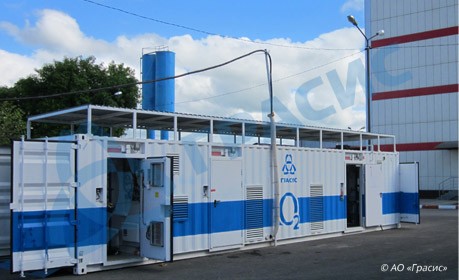

Медицинские кислородные станции «Грасис»

Оборудование компании «Грасис», производящей медицинские кислородные станции, кислородные генераторы и концентраторы, сопутствующую аппаратуру для обеспечения медучреждений 24/7, на сегодняшнем рынке чрезвычайно востребовано. Оно зарекомендовало себя как надежное оборудование, производящее кислород нужной чистоты, легкое в управлении, мобильное и безотказное. Кислородные установки НПК «Грасис» производятся в строгом соответствии со стандартами медицинской безопасности, сертифицированы по Государственным стандартам и стандартам Минздрава РФ. Что немаловажно, кислородное оборудование компании «Грасис» — полностью российская разработка.

В медучреждениях оно используется для:

Чем выгодно отличается кислородное оборудование НПК «Грасис»? Абсолютной автономностью, качеством сборки, отсутствием необходимости монтировать дополнительные инженерные конструкции, легкостью в управлении приборами и максимальной адаптированностью их для пользователя, причем всегда есть возможность реализации проекта в соответствии с индивидуальными техническими параметрами заказчика. «Грасис» проводит сервисное обслуживание кислородного оборудования в любой точке.

Кислородное оборудование НПК «Грасис» — это наиболее результативное решение для задач в рамках лечения коронавируса. Ассортимент кислородных станций, медицинских кислородных генераторов и концентраторов охватывает весь диапазон потребностей медучреждений, модели отличаются по производительности, вариантам исполнения, производственным задачам, удовлетворяя весь спектр медицинского спроса.

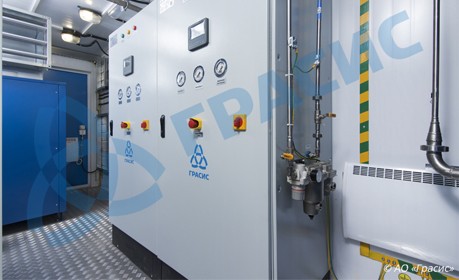

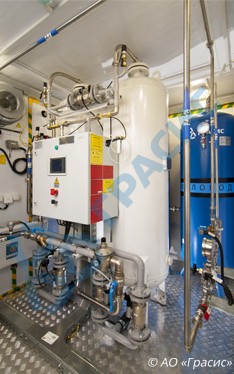

Медицинское кислородное оборудование «Грасис»

Поскольку потребности медучреждений в обеспечении кислородом в силу их специализации различны, НПК «Грасис» предусматривает варианты исполнения установок, станций выработки кислорода:

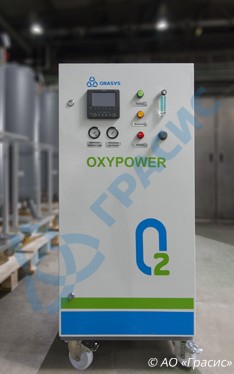

НПК «Грасис» зарекомендовала себя как ведущий производитель кислородных концентраторов, высокоэффективных кислородных установок на основе адсорбционной технологии для медучреждений. Преимущества: выгодная себестоимость получаемого кислорода, высокая производительность (от 10 до 900 л/мин), быстрый выход на рабочий режим и пр.

Коронавирус распространяется крайне активно, и поэтому кислород может спасти множество жизней. Мобильные и высокопроизводительные кислородные станции компании «Грасис» позволяют быстро смонтировать оборудование и получать кислород (с чистотой до 95%), где это нужно.

Вывод. В современном мире, где карантинные меры не всегда срабатывают быстро, применение в медучреждениях медицинских кислородных станций «Грасис» позволит спасти человеческие жизни. И важно, что это высокотехнологичные конкурентноспособные решения российских разработчиков, позволяющие бороться с пандемией максимально эффективно.

Источник

Применение кислорода в медицине

Сегодня в России существует документально-правовая проблема с классификацией медицинского кислорода. По этой причине медучреждения не могут обеспечить себя бесперебойной подачей качественного кислорода. Разбираемся, в чем заключается проблема и какие пути ее решения существуют.

С декабря 2020 года, наша компания успешно начала изготовление концентраторов кислорода производительностью 3, 5, 10, 15 нл/мин.

Зачем в медицине используется кислород

Кислород в медицинских учреждениях используется в следующих направлениях: в палатах интенсивной терапии, хирургии, реанимациях и в родильных отделениях. Воздушная смесь с повышенным содержанием кислорода требуется пациенту в ситуациях, когда легкие не справляются или человек не может дышать сам. Для восстановления их работы применяются смеси с повышенным содержанием кислорода: от 30 до 95%. В большинстве случаев применяется воздушная смесь с содержанием кислорода от 40 до 85%. Таким образом, пациенту подается воздушная смесь с повышенным содержанием кислорода.

Мировой опыт применения генераторов кислорода

Адсорбционные кислородные станции активно применяются в медицинских учреждениях Европы и США. Станции устанавливаются в технических помещениях больниц и подключаются к централизованной системе подачи кислорода. Благодаря этому стало возможным отказаться от закупки и установки множества медицинских концентраторов кислорода, которые в силу своей небольшой производительности необходимо размещать у каждой койки.

Адсорбционные кислородные станции минимальной производительности вырабатывают от 23 литров кислорода в минуту, концентрацией до 95%.

Медицинские концентраторы вырабатывают не более 8 литров в минуту кислорода, концентрацией до 90% в силу своей компактности. Их невозможно подключить к централизованной системе подачи кислорода в масштабах крупной клиники.

Как обстоит ситуация в России

Цепочка закупки и поставки баллонного газа сложная и нередко в ней случаются перебои: несвоевременно разместили заказ, не оплатили, не доставили. Сложности бывают и на стороне Поставщика: криогенная станция как минимум один раз в год останавливается на плановое обслуживание, которое может продлиться от 3 до 30 дней. По тем же причинам случаются перебои с поставкой жидкости для газификаторов.

Проверка качества

Согласно ГОСТу медицинский кислород и другие дыхательные газы требуют проверки качества. Несколько баллонов из каждой партии отдаются на анализ в лабораторию. Кислород может поступать в больницу только после подтверждения его качества. Если этого не происходит, лаборатория повторно отбирает несколько баллонов из партии. Как правило, этот процесс занимает длительное время, и, если качество газа не соответствует регламенту, партия возвращается. В такой ситуации больница может остаться без кислорода, а это большая проблема.

Подведем итог

Мы предлагаем нашим клиентам технические решения, которые позволяют не только производить собственный кислород из атмосферного воздуха, но и анализировать продуктовый газ в реальном времени, выводя результаты на панель оператора. В нашем оборудовании присутствует возможность отбора продуктового кислорода на анализ напрямую из трубопровода. Мы уже применили наши технологии в некоторых медицинских учреждениях Узбекистана.

Пока в России ситуация с нормативно-правовой базой в отношении медицинского кислорода не изменилась, мы готовы предложить нашим Клиентам адсорбционные кислородные станции с заправочной рампой, которые позволяют заниматься заправкой газообразного кислорода в баллонов высокого давления. После проведения анализа и получения соответствующего сертификата качества, Клиенты могут предлагать свои услуги по обеспечению газообразным кислородом медицинским учреждениям.

Источник

Кислородная станция для медицинского учреждения что это

Кислородный концентратор используется для выделения и концентрации молекул О2 из атмосферы, и выдачи потока чистого кислорода. В последнее время, всё чаще используется вместо баллонного кислорода или кислородно-газификационной станции, как более безопасная и экономически целесообразная альтернатива.

Для того, чтобы Вы смогли понять все преимущества кислородных концентраторов, рассмотрим все четыре типа установок для обеспечения больниц и ЛПУ кислородом, существующих в настоящее время.

Баллонная станция:

Широко применяемая, но устаревшая технология получение кислорода напрямую из покупных баллонов со сжатым кислородом.

Необходимо заметить, что газобаллонное оборудование обязательно устанавливается со всеми типами концентраторов, они же закачивают кислород в баллоны.

Плюсы

Минусы

Кислородно-газификационная установка:

Испарение жидкого кислорода. Как правило, оборудование для хранения, испарения и подачи кислорода установлено на открытой площадке территории больницы и на значительном удалении от нее. Этот тип оборудования используется для больниц и ЛПУ, в которых существует высокая потребность в кислороде (от 60 кубометров в сутки).

Плюсы

Минусы

Бочковой концентратор кислорода (PSA):

Система использует окружающий воздух в качестве сырья. Состоит из 2 емкостей, каждая из которых наполнена молекулярным адсорбентом на основе цеолита. Использует переменный принцип работы – одна бочка концентрирует кислород, вторая в этот момент продувается от остаточных молекул азота. В следующем цикле происходит обратный процесс.

Плюсы

Минусы

Кислородные концентраторы модульного (PSA-ATF) типа:

Система состоит из независимых кислородоконцентрирующих модулей. Под необходимые заказчику мощности, устанавливается столько блоков, сколько необходимо. Концентраторы данного типа, это самое свежее решение в сфере кислородопроизводящих систем. Основным приоритетом создании систем концентраторов модульного типа и их компонентов стала их безопасность, автономность и надежность, ценовой же фактор был на втором месте. Получившаяся система производства кислорода предоставляет исключительные функциональные возможности и низкие эксплуатационные расходы, при своевремнном наблюдении за установкой.

Плюсы

Минусы

Всех из вышеперечисленных установок объединяет то, что они нуждаются в регулярном обслуживании! Компания «Текомакс-Мск» добросовестно подходит к этому вопросу и поддерживает все поставленные или взятые на обслуживание установки.

Кислородные концентраторы MSO2-20:

Забудьте про поставщиков кислорода и устаревшие газификаторы, техника Compart обеспечивает высокую концентрацию кислорода, отвечая при этом самым жестким современным требованиям к безопасности, чистоте и надежности! Всё, что требуется для получения кислорода, это монтаж и подключение к электросети.

Преимущества:

Одно из главных преимуществ кислородных концентраторов Compart – «модульность» установки. Модульная система, при которой количество блоков кислородного концентратора определяется требованием заказчика, обеспечивает высокий уровень безопасности – в случае поломки одного модуля остальные продолжают работать. Так же, система автоматики отслеживает равномерность работы всех блоков, не позволяя какому-либо из них отработать больше времени, чем остальные, что обеспечивает равномерную нагрузку на оборудование. Ещё одно преимущество концентратора с блоками ATF в том, что можно дооснащать комплекс со временем. Допустим, что на текущий момент потребность кислорода у клиента одна, а в будущем она возрастет, в таком случае, можно запланировать доработку, установив большее количество стелажей и подготовив базу для будущего дооснащения.

Чем модульные концентраторы Compart лучше систем с баллонами сжатого кислорода и газификационными установками? Высокая, про сравнению с системами, использующими сжатый кислород, стоимость компенсируется в течении 2-3 лет. По окончанию этого периода, Вы продолжаете получать кислород, затрачивая лишь электричество, в то время как Ваши конкуренты так и будут вынуждены покупать баллоны и зависеть от поставщиков этого рынка.

Compart – это надежная компания, успешно работающая с 1994 года. Наша компания является официальным дистрибьютором Compart на территории Беларуси с 2001 года, за это время мы установили модульные концентраторы более чем в пятидесяти объектах, и успешно обслуживаем их.

Общие характеристики и преимущества кислородных концентраторов Compart:

Также необходимо отметить, что в линейке концентраторов Compart имеются «портативные» модели, предназначенные для работы в ЛПУ без кислородных магистралей. Подробнее в разделе «Каталог».

Источник

Будем дышать: как обеспечить больницу кислородом на 100%

Введение

С начала пандемии коронавируса Covid-19 увеличилась потребность больниц в медицинском кислороде, ведь этот газ применяется для поддержания дыхания пациентов, подключенных к аппарату искусственной вентиляции легких (ИВЛ). Чтобы врачи смогли вовремя и в полном объеме оказать помощь «тяжелым» пациентам во время второй волны эпидемии, начинать готовиться к ней нужно уже сейчас. О том, как медицинские учреждения могут это сделать с минимальными для себя усилиями, читайте в этой статье.

Каким должен быть медицинский кислород?

Медицинский кислород должен соответствовать требованиям ГОСТ №5583-78. Его главное отличие от технического кислорода в отсутствии инородных примесей, загрязнений и запахов. Кроме того, он является абсолютно сухим, что предотвращает накопление воды в кислородных трубках. Для проверки на соответствие этим требованиям перед началом использования медицинский кислород в обязательном порядке проходит многоуровневый контроль, чтобы не навредить здоровью пациентов. Требования стерильности и безопасности касаются не только самого медицинского газа, но также емкостей для его хранения и транспортировки. В больницах медицинский кислород, как правило, хранится либо в газовых баллонах, либо в специализированных сосудах – криогенных газификаторах. Выясним, какой из этих способов хранения будет оптимальным в условиях пандемии коронавируса.

Баллон против газификатора: что выбрать?

Выбор способа хранения медицинского кислорода зависит от объема газа, которое потребляет медицинское учреждение. Кислородный баллон удобен, когда количество пациентов небольшое и его легко спрогнозировать. В условиях пандемии коронавируса COVID-19 не всегда есть время на своевременное обслуживание кислородных баллонов, поэтому, чтобы обеспечить бесперебойную и автономную подачу кислорода для пациентов, в качестве альтернативы можно использовать криогенные газификаторы.

Есть и другие преимущества использования газификаторов в сравнении с газовыми баллонами:

Уверенность в безопасности своих пациентов

Чистота газа внутри баллона зависит от порядочности поставщика: нередко кислород заправляют в емкости, в которых ранее хранился другой газ, причем делают это с нарушением технологии в полуподвальных помещениях. Кроме того, со временем стальные баллоны могут начать ржаветь изнутри, что часто остается незамеченным и также приводит к загрязнению медицинского газа. Таким образом, инородные примеси, частицы пыли и ржавчины в будущем легко могут попасть в легкие пациента.

Другая ситуация с кислородными газификаторами: даже если в резервуар газификатора незаметно попадет пыль, то она осядет внизу, так как газ хранится в жидком виде, а отверстие выдачи кислорода находится на высоте 2-3 см от нижней точки сосуда. Ржавчина также исключена, ведь внутренний сосуд газификатора изготавливают из нержавеющей стали.

Снижение транспортных расходов в 10 раз

Согласно правилам ДОПОГ, на 1 автомобиле «Газель» без специального разрешения возможно перевезти (для сравнения):

Обратите внимание, что вес груза в обоих случаях один и тот же (1,9 тонны), а вот объем перевозимого газа отличается на порядок.

Экономия расхода газа

При использовании газификатора Vista-09 потери по газу являются минимальными за счет применения при производстве многослойной экранно-вакуумной изоляции внутреннего сосуда.

Повышение безопасности эксплуатации

В отличие от газовых баллонов, в газификаторах медицинский газ хранится при более низком давлении, так как находится в сжиженном состоянии.

Экономия площадей для хранения газа

1 газификатор способен заменить до нескольких сотен стандартных 40-ка литровых баллонов.

Экономия времени на обслуживание

Для обслуживания кислородного газификатора достаточно 1 оператора.

Но, как и у любого оборудования, у медицинских газификаторов есть свои особенности эксплуатации. Рассказываем, что необходимо учесть перед их приобретением.

Медицинские газификаторы: особенности эксплуатации

Перед принятием финального решения в пользу кислородных газификаторов необходимо учесть три нюанса.

— Для установки медицинских газификаторов Vista-09 на территории больницы вам потребуется оборудовать небольшую площадку, основанием для которой может служить обычная бетонная плита, выдерживающая нагрузку до 1 тонны. Кроме того, по периметру площадки желательно установить ограждение, чтобы исключить доступ к газификатору для посторонних лиц (в качестве материала ограждения можно использовать металлическую сетку).

— Больших затрат на обслуживание не потребуется, но раз в год емкости кислородных газификаторов все же должны подвергаться промывке и обезжириванию. Провести эти процедуры можно как своими силами, так и воспользовавшись услугами подрядчика.

Таким образом, уже в ближайшее время вы ощутите реальный экономический эффект от использования данного газификатора.

Регистрация газификатора в Ростехнадзоре

Как понять, потребуется ли регистрировать газификатор в органах Ростехнадзора?

Умножьте объем газификатора на его давление. Если у вас получилось меньше единицы, то медицинский газификатор регистрировать в органах Ростехнадзора не нужно. Если получилось больше единицы, то газификатор требует постановки на учет.

Заключение

Кислородные газификаторы стали особенно востребованными в период пандемии коронавируса Covid-19, и все больше медицинских учреждений выбирают их для хранения медицинского газа. Так, в 2020 году компания ООО «Техгаз-ТК» уже поставила более 20 медицинских газификаторов марки VISTA для больниц Москвы, Екатеринбурга, Курска, Саратова и других городов.

Мы гарантируем высокое качество наших изделий: медицинские газификаторы проходят строгий контроль и отвечают всем необходимым требованиям безопасности. Подробнее об этом расскажет наш специалист по телефонам (343) 221-30-08 или 8-800-250-93-04. Обращайтесь!

Екатеринбург, ул. Машинная 42А, офис 1101

Работаем с 9:00 до 17:00,
суббота и воскресенье выходные.

Источник

Централизованное снабжение кислородом

Система централизованного кислородоснабжения состоит из:

— источник кислородоснабжения;

— наружная сеть кислородопроводов;

— внутренняя система кислородоснабжения.

Источники кислорода должны указываться в задании на проектирование систем медицинского газоснабжения. В зависимости от количества потребляемого кислорода и местных условий (наличие газообразного или жидкого кислорода) источником кислородоснабжения может быть:

— кислородно-газификационная станция (КГС);

— 40-литровые баллоны кислорода с давлением газа 15 МПа;

— кислородный генератор (концентратор).

Кислородно-газификационная станция представляет собой холодные криогенные сосуды, предназначенные для хранения и газификации жидкого кислорода. КГС состоит из резервуара для хранения и выдачи жидкого продукта и испарителей, служащих для газификации жидкого кислорода и выдачи газа потребителю.

КГС рассчитана на привоз жидкого кислорода в автозаправщиках и должна располагаться на открытой освещенной площадке, выполненной из бетона или других неорганических материалов (применение асфальта запрещается) с соответствующим ограждением (высотой не менее 1,6 м), исключающим доступ посторонних людей. Для устройства ограждения разрешается применять металлическую сетку.

Расстояние от зданий медицинских организаций не ниже III степени огнестойкости до резервуаров КГС (с суммарным количеством жидкости в резервуарах не более 16 т) должно составлять не менее 9 м. Допускается устанавливать резервуары с жидким кислородом с суммарным количеством жидкости не более 16 т у глухих участков стен зданий медицинских организаций, при этом расстояние до окон или проемов должно быть не менее 9 м. Правила установки и безопасной эксплуатации изложены в [24].

Расстояние от расположенных вне зданий резервуаров с жидким кислородом с количеством жидкости 10 т и более до наружных взрывопожароопасных установок, а также до открытых электроустановок с масляным заполнением должно составлять не менее 20 м.

Расстояние от границ площадок для резервуаров с жидким кислородом до трапов ливневой канализации, приямков и подвалов должно быть не менее 10 м. Трапы ливневой канализации, приямки и подвалы, расположенные за пределами площадок с сосудами и сливоналивными устройствами на расстоянии менее Юм, должны иметь бетонное ограждение (порог) высотой не менее 0,2 м со стороны, обращенной к площадке, и выступать за габариты ограждаемых объектов не менее чем на 1 м.

Размеры площадки должны выступать за габариты резервуаров и разъемного соединения сливоналивного устройства не менее чем на 2 м.

Сброс кислорода из предохранительных устройств газификаторов постоянного давления допускается производить не ниже 3 м от уровня земли.

Кислородно-газификационные станции должны иметь емкости, обеспечивающие запас кислорода не менее чем на 5 сут.

Центральные кислородные пункты следует размещать на расстоянии не менее 12 м от зданий и сооружений. Пол помещения кислородного пункта должен иметь бетонное покрытие.

Центральный кислородный пункт следует оборудовать средствами механизации для разгрузки и размещения баллонов. Хранение порожних и наполненных баллонов должно предусматриваться отдельно.

в специальных несгораемых шкафах пристенно у глухого участка стены здания на расстоянии не менее 3 м от оконных и дверных проемов по горизонтали и вертикали;

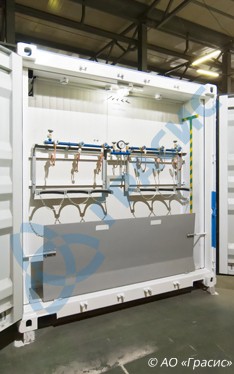

Кислородная рампа используется в медицинских организациях в качестве:

— основного источника при небольшой потребности организации в кислороде (при этом суммарная емкость баллонов должна обеспечивать запас кислорода для работы организации не менее 3 сут);

— резервного (аварийного) источника в дополнение к основному источнику кислорода (КГС или центральный кислородный пункт), при наличии в организации операционного или реанимационного блока.

Кислородный генератор позволяет получать на выходе кислород чистотой (93 ± 3) % и с давлением на выходе до 0,8 МПа.

Кислородные генераторы малой производительности (до 100 л/мин), применяемые в качестве основного источника при небольшой потребности организации в кислороде, могут размещаться внутри здания (в отдельном помещении с оконными проемами, располагаемом с учетом мест максимального потребления, на первом и вышележащих этажах).

Кислородные генераторы производительностью свыше 100 л/мин, применяемые при большой потребности организации в кислороде, следует устанавливать вне здания в специальных контейнерах, оборудованных системами освещения, отопления и кондиционирования.

Расстояние от зданий медицинских организаций до контейнеров с установками кислородных генераторов не нормируется.

В состав установки кислородного генератора входят: воздушный компрессор, блок подготовки сжатого воздуха для генератора кислорода (фильтры, осушитель сжатого воздуха), генератор кислорода, воздушный и кислородный ресиверы, блок управления. Установки в контейнерах могут быть укомплектованы станциями заправки производимого кислорода в баллоны, которые могут использоваться как резервные источники кислорода.

По наружным сетям кислородопроводов кислород от наружного источника снабжения транспортируется к зданию-потребителю.

При использовании наружных сетей кислородопроводов от наружного источника снабжения давление газа в наружных сетях кислородопроводов следует принимать до 1,6 МПа, а скорость движения до 50 м/с. Минимальное расстояние по горизонтали (в свету) от подземных кислородопроводов до зданий, сооружений и параллельно расположенных коммуникаций принимается по таблице 1.

Расстояние до кислородопроводов, м
