Контактор — это электромагнитный аппарат, предназначенный для коммутации, то есть включения и отключения, электрического оборудования. Он является двухпозиционным механизмом, который используется для частых коммутаций. Основными элементами его конструкции являются:
Отличительной особенностью конструкции электромагнита, работающего с переменным током, является наличие короткозамкнутого витка, который препятствует гудению его железа во время работы. Если электромагнит работает от постоянного тока, то между рассоединяемыми частями его, должна присутствовать неметаллическая прокладка, которая препятствует залипанию сердечника. Контактор отличается от магнитного пускателя или реле, только работой с более мощной нагрузкой, от величины её зависят и размеры самого аппарата. Очень важно выбрать нужный контактор соответствующий тому току, который он будет коммутировать.
Современные устройства серии КМИ обладают неплохими показателями надёжности и предназначены для общепромышленного применения. Благодаря своей конструкции имеют лёгкий способ крепления и небольшие габариты.
Принцип работы
При подаче напряжения на катушку электромагнита подвижная часть аппарата под воздействием электромагнитных сил приводится в движение и притягивается к неподвижной части. При этом происходит замыкание силовых контактов и подача напряжения на исполнительный механизм. И также при этом происходит движение и блок-контактов которые могут быть замыкающими или размыкающими.
Как подключить контактор
При подключении контактора сразу нужно определиться с механизмом, который он будет включать. Это может быть двигатель, насос, вентилятор, нагревательные элементы, компрессоров и т. д. Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты. Поэтому продумывая цепи включения электрооборудования через контактор обязательно необходимо учесть ограничивающие ток и нагрев элементы. Для ограничения и отключения оборудования при коротких замыканиях и превышающих во много раз номинал нагрузках используются предохранители и автоматы. От длительного незначительно превышения номинальных токов работающего оборудования применяются тепловые реле.
Для того чтобы правильно подключить контактор в схему нужно чётко понимать какие из контактов силовые, а какие из них вспомогательные, то есть блок-контакты. Также нужно посмотреть на номиналы катушки включения. Там должны быть указаны напряжение его тип и величина, а также токи которые через неё протекают для нормальной работы. Во время работы силовые контакты могут погорать, поэтому их необходимо регулярно осматривать и чистить.
Как подключить модульный контактор
Модульный контактор — это разновидность обычных таких же аппаратов для коммутации, только применяются они в основном для включения и отключения распределительных щитков дистанционно. То есть включая его, подаётся питание на группу автоматов, каждый из которых, отвечает за свою определённую цепь. Устанавливается он на DIN — рейке. Может коммутировать как цепи постоянного, так и переменного тока.
Подключение контактора через кнопку
Для подключения контактора через кнопку нужно изучить ниже приложенную схему. Она предназначена для пуска нагрузки, в данном случае двигателя, от контактора катушка которого рассчитана на 220 Вольт переменного напряжения. В зависимости от напряжения стоит продумать её питание. Поэтому при покупке и выборе контактора стоит учесть этот нюанс. Так как если электромагнит будет рассчитан на постоянное напряжение, то понадобится именно такой источник.
При нажатии на кнопку пуск катушка электромагнита контактора получит питание и он включится. Замкнутся силовые контакты, тем самым подастся напряжение на асинхронный двигатель. Также замкнётся блок-контакт контактора К1, который подключен параллельно кнопке стоп. Он называется электриками контакт самоподхвата, так как именно он подаёт питание на включающую катушку после того, как кнопка пуска отпускается. При нажатии на кнопку стоп от электромагнита отключается питание, силовые элементы контактора разрывают цепь и двигатель отключается.
Подключение контактора с тепловым реле
Тепловое реле предназначено для недопускания длительных незначительных токовых перегрузок во время работы электрооборудования, ведь перегрев отрицательно сказывается на состоянии изоляции. Частые превышения температуры и токов приведут к её разрушению, а значит и к короткому замыканию, и выходу из строя дорогостоящего исполнительного элемента.
При повышении тока в цепи статора электродвигателя элементы теплового реле КК будут нагреваться. При достижении заданной температуры, которая может быть регулирована, тепловое реле сработает и его контакты разорвут цепь катушки электромагнита контактора КМ.
В целях безопасности нужно помнить, что работа в цепи контактора должна производиться при полном обесточивании его. При этом автомат питания должен быть заблокирован ключом или запрещающим плакатом от несанкционированного, или ошибочного включения. А также нельзя включать этот аппарат со снятыми дугогасительными камерами, это приведут к короткому замыканию.
Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А – две группы (замыкающую и размыкающую).
Область применения малогабаритных контакторов серии КМИ – управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).
Благодаря возможности установки в защитную оболочку контакторы КМИ, могут устанавливаться в неблагоприятную среду, с большой степенью загрязнения воздуха и высокой влажностью. Широкая линейка дополнительных сборочных единиц позволяет встраивать контакторы в сложные автоматизированные процессы производства.
Контакторы КМИ являются электромагнитными аппаратами переменного тока, магнитные системы которых разделены на две части: неподвижную, эластично закрепленную в основании из пластмассы, и подвижную с контактами для коммутации силовой цепи.

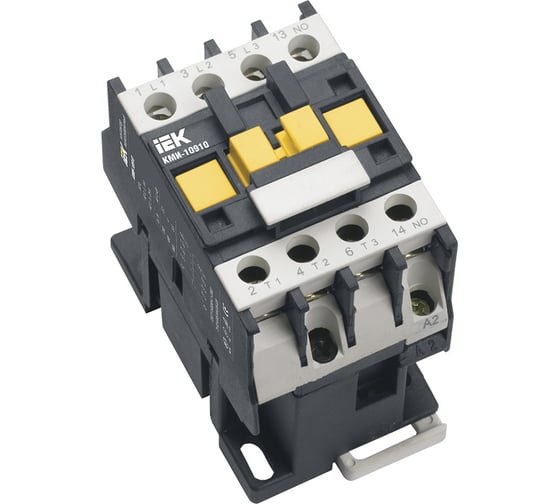

Расшифровка КМИ 10910, маркировка.
КМИ – контактор малогабаритный производства ИЭК (ООО «Интерэлектрокомплект»); 1 – обозначение габарита корпуса; 1 – номинальный ток главных контактов 9, 12, 18 А; 2 – номинальный ток главных контактов 25, 32 А; 3 – номинальный ток главных контактов 40, 50 А; 4 – номинальный ток главных контактов 65, 80, 95 А; 9 – номинальное значение коммутируемого тока; 09 – 9А; 12 – 12А; 18 – 18А; 25 – 25А; 32 – 32А; 40 – 40А; 50 – 50А; 65 – 65А; 80 – 80А; 90 – 90А; 1 – исполнение контакторов; 1 – нереверсивный (без оболочки); 2 – нереверсивный с тепловым реле (без оболочки); 3 – реверсивный (без оболочки); 4 – реверсивный с тепловым реле (без оболочке); 5 – нереверсивный (в оболочке); 6 – нереверсивный с тепловым реле (в оболочке; – наличие дополнительных контактов; 0 – одна группа замыкающих контактов; 1 – одна группа размыкающих контактов; 2 – одна группа замыкающих и одна группа размыкающих контактов;
Технические характеристики КМИ 10910
Номин напряжение питания цепи управ Us AC 50 Гц:
230 В
Номин рабочий ток Ie 400 В:
9 А
Тип подключения вспомогат цепей:
Винтовое соединение
Кол-во вспомогат норм разомкнутых-НО конт:
1
Номин раб напряжение переменного тока Ue:
230; 400; 660 В
Номин напряжение изоляции Ui:
660 В
Номин импульсное напряжение:
6 кВ
Условный тепловой ток Ith приС-1:
25 А
Номин мощность при AC-3 230 В:
2.2 кВт
Номин мощность при AC-3 400 В:
4.0 кВт
Номин мощность при AC-3 660 В:
5.5 кВт
Макс кратковременная нагрузка:
162 А
Условный ток короткого замыкания Inc:
1000 А
Защита от сверхтоков – предохр gG:
10 А
Мощность рассеяния при Ie АС-3:
0,2 Вт
Мощность рассеяния при Ie АС-1:
1,56 Вт
Момент затяжки:
1,2 Нм
Диапазоны напряж управления при срабатыв Uc:
0,8. 1,1
Гибкий кабель без наконечника2:
1,0. 2,5 мм
Диапазоны напряж управления при отпускании Uc:
0,3. 0,6
Время срабатывания при замыкании:
12. 22 мс
Жесткий кабель без наконечника2:
1,5. 4 мм
Время срабатывания при размыкании:
4. 19 мс
Комутационная износоуст при АС-1:
1,3 млн циклов
Комутационная износоуст при АС-3:
1,5 млн циклов
Комутационная износоуст при АС-4:
0,2 млн циклов
Мех износоустойчивость:
15.0 млн ком циклов
Кол-во дополнительных контактов:
1
Степень защиты – IP:
IP20
Тип монтажа:
При помощи винтов, на DIN-рейку
Климатическое исполнение:
УХЛ4
Температура эксплуатации:
-25. +50 °C
Ширина:
45.0 мм
Высота:
75.0 мм
Вес:
0,34 кг
Доп конт – Номин напряжение Un AC:
660 В
Доп конт – Номин напряжение Un DC:
440 В
Доп конт – Номин напряжение изоляции Ui:
660 В
Доп конт – Ток термической стойкости In:
10 А
Доп конт – Минимальная вкл способность Umin:
24 В
Доп конт – Минимальная вкл способность Imin:
10 мА
Доп конт – Защита от сверхтоков – предохр gG:
10 А
Доп конт – Макс кратковременная нагрузка:
100 А
Доп конт – Сопротивление изоляции:
> 10 мОм
Устройство контактора КМИ
1. Основание из термостойкой ABS- пластмассы; 2. Неподвижная часть магнитной системы; 3. Подвижная часть магнитной системы; 4. Втягивающая катушка; 5. Контактные зажимы; 6. Металлическая платформа (для номиналов свыше 25А); 7. Траверса с подвижными мостиковыми контактами; 8. Крепежный винт; 9. Возвратная пружина; 10. Алюминиевые кольца; 11. Неподвижный контакт; 12. Присоединительный зажим с насечкой для фиксации внешних проводников.
Россия
Китай
При подключении контактора сразу нужно определиться с механизмом, который он будет включать. Это может быть двигатель, насос, вентилятор, нагревательные элементы, компрессоров и т. д. Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты. Поэтому продумывая цепи включения электрооборудования через контактор обязательно необходимо учесть ограничивающие ток и нагрев элементы. Для ограничения и отключения оборудования при коротких замыканиях и превышающих во много раз номинал нагрузках используются предохранители и автоматы. От длительного незначительно превышения номинальных токов работающего оборудования применяются тепловые реле.
