Панель приборов и органы управления ГАЗель Next.
Панель приборов и органы управления ГАЗель Next.
Панель приборов и органы управления.
1. Блок управления электроприводом стеклоподъемников и наружных зеркал.
2. Ручка открывания двери изнутри.
3. Боковые дефлекторы вентиляции.
7. Рулевое колесо.
10. Выключатель приборов и стартера (зажигания).
12. Центральные дефлекторы вентиляции.
14. Выключатели на панели приборов.
16. Карман для документов.
17. Верхний вещевой ящик.
18. Нижний вещевой ящик.
20. Ящик для мелких вещей/пепельница.
21. Прикуриватель или блок системы «ЭРА-ГЛОНАСС».
22. Рычаг переключения передач.
23. Выключатель ФВУ.
24. Рычаг стояночного тормоза.
25. Ручка управления дополнительным отопителем.
26. Газ-педаль.
27. Выключатель обогрева наружных зеркал заднего вида (для автобусов).
28. Педаль рабочих тормозов.
29. Модуль управления предпусковым подогревателем.
30. Педаль сцепления.
31. Рычаг механизма фиксации рулевой колонки.
32. Крышка блока предохранителей.
33. Пульт управления независимым отопителем.
34. Ручка открывания замка капота.
Выключатель приборов и стартера (зажигания).
Для выключения противоугонного устройства вставьте ключ в выключатель приборов и стартера (зажигания) и, слегка покачивая рулевое колесо вправо-влево, поверните ключ в положение 0.
В зависимости от типа выключателя приборов и стартера (зажигания) на части автомобилей работа магнитолы, стеклоподъемников и розетки возможна только при вставленном ключе.
Внимание.
Во избежание запирания рулевого вала, запрещено вынимать ключ из замка во время движения автомобиля, в том числе и при его буксировке.
Подрулевые переключатели.
Выключатели на панели приборов.
Выключатель обогрева наружных зеркал заднего вида (для автомобилей с платформой и автофургонов) или
выключатель открывания/закрывания служебной двери (для автобусов).
Выключатель догревателя охлаждающей жидкости.
Выключатель обогрева сиденья водителя.
Выключатель регенерации сажевого фильтра (кнопка без фиксации).
Выключатель блокировки/разблокировки дверей грузового салона автофургонов или
выключатель плафонов салона автобусов.
Выключатель блокировки дифференциала заднего моста.
Отопление, вентиляция и кондиционирование воздуха.
Дефлекторы вентиляции салона.
А − Боковые дефлекторы закрыты.
В − Центральные дефлекторы открыты.
1 – Открывание.
2 – Закрывание.
3 – Регулировка направления воздушных потоков.
Пульт управления отоплением, вентиляцией и кондиционированием воздуха.
1 – Ручка регулятора температуры воздуха.
2 – Ручка регулятора распределения потоков воздуха.
Воздух поступает в ноги водителя и пассажиров.
Воздух поступает на обдув стекол и в ноги водителя и пассажиров.
Воздух поступает на обдув ветрового стекла и стекол дверей.
Воздух поступает на обдув стекол, в салон и в ноги водителя и пассажиров.
Воздух поступает в салон через дефлекторы вентиляции
3 – Ручка регулятора скорости вращения вентилятора отопителя.
4 – Кнопка включения/выключения кондиционера.
5 – Кнопка включения/выключения режима рециркуляции воздуха.
Устранение запотевания стекол.
Для быстрого устранения запотевания ветрового стекла и стекол дверей, установите ручки 1 и 3 на пульте управления в крайнее правое положение, а ручку 2 в положение
, показанные на рисунке.
При включении кондиционера устранение запотевания стекол происходит интенсивнее.
Отопление.
Для быстрого обогрева салона установите ручки 1 и 3 на пульте управления в крайнее правое положение, а ручку 2 в положение
, показанные на рисунке.
Для достижения максимальной эффективности отопления, а также чтобы изолировать салон от неприятных запахов и дыма включите режим рециркуляции, нажав на кнопку 5. Режим рециркуляции автоматически выключается через 10 минут.
Принудительное выключение режима рециркуляции осуществляется повторным нажатием на кнопку 5. После остановки и последующего пуска двигателя заслонка рециркуляции автоматически переводится в режим забора наружного воздуха.
Не пользуйтесь режимом рециркуляции длительное время, так как в этом случае прекращается поступление свежего воздуха в салон автомобиля, что может привести к ухудшению самочувствия, а также запотеванию стекол.
Когда салон будет достаточно прогрет, регулятор скорости вращения вентилятора 3 рекомендуем поставить в среднее положение, регулятор распределения потоков воздуха в положение соответствующее комфортному распределению воздуха и регулировать температуру перемещением ручки регулятора температуры 1 в пределах красной зоны.
Вентиляция.
Для максимального поступления в салон свежего воздуха, установите ручку 1 на пульте управления в крайнее левое положение, ручку 3 в крайнее правое положение, а ручку 2 в положение
, показанные на рисунке.
Откройте дефлекторы вентиляции.
Для исключения проникновения в салон неприятных запахов, выхлопных газов впереди идущих автомобилей, при езде в туннеле и т.п., рекомендуем включить режим рециркуляции кнопкой 5.
Кондиционирование.
Для быстрого охлаждения салона включите кондиционер кнопкой 4 и установите ручку 1 на пульте управления в крайнее левое положение, ручку 3 в крайнее правое положение, а ручку 2 в положение
, показанные на рисунке.
Для достижения максимальной эффективности кондиционирования, а также чтобы изолировать салон от неприятных запахов и дыма включите режим рециркуляции, нажав на кнопку 5. Режим рециркуляции автоматически выключается через 10 минут. Принудительное выключение режима рециркуляции осуществляется повторным нажатием на кнопку 5. После остановки и последующего пуска двигателя заслонка рециркуляции автоматически переводится в режим забора наружного воздуха. Не пользуйтесь режимом рециркуляции длительное время, так как в этом случае прекращается поступление свежего воздуха в салон автомобиля, что может привести к ухудшению самочувствия, а также запотеванию стекол.
Когда салон будет достаточно охлажден, установите регулятор скорости вращения вентилятора 3 в среднее положение, регулятор распределения потоков воздуха в положение соответствующее комфортному распределению воздуха и регулируйте температуру перемещением ручки регулятора температуры 1 в пределах синей зоны.
После длительной стоянки закрытого автомобиля в солнечную жаркую погоду, рекомендуется на несколько минут открыть двери или окна, проветрить салон, и только затем включить кондиционер.
Выключение кондиционера осуществляется повторным нажатием на кнопку 4.
Для обеспечения нормальной работы кондиционера рекомендуется его включать не реже одного раза в месяц продолжительностью 5-10 минут. Это необходимо для смазывания узлов кондиционера маслом, содержащимся в растворенном виде в хладагенте. Данную процедуру необходимо производить и в зимнее время года, но при условии положительной температуры окружающей среды.
Внимание!
Кондиционер является герметичной системой находящейся под высоким давлением. Соблюдайте осторожность при ремонтных работах в автомобиле, не допускайте каких-либо механических повреждений узлов и агрегатов кондиционера. В случае разгерметизации или повреждения системы кондиционирования обратитесь на предприятие технического обслуживания и никогда не осуществляйте самостоятельный ремонт.
Внимание!
При включенной системе кондиционирования не открывайте окна и люк, поскольку в этом случае ее эффективность сводится к нулю.
Внимание!
Избегайте прямого потока охлажденного воздуха на части тела водителя и пассажиров, поскольку это может привести к локальному переохлаждению и, как следствие, к простудным заболеваниям.
Для достижения комфортных условий в салоне автомобиля и для стабилизации температурного режима работы дизельного двигателя в зимнее время, на автомобиль установлен догреватель охлаждающей жидкости.
Догреватель установлен в подкапотном пространстве перед аккумуляторной батареей.
Догреватель включается кнопкой 1 при работающем двигателе и включенном отопителе. Далее догреватель работает в автоматическом режиме, повышая температуру теплоносителя, поступающего в систему отопления до 80-85°С, тем самым повышая эффективность ее работы в зимнее время.
Догреватель рекомендуется включать при температуре наружного воздуха ниже плюс 5°С.
Дополнительный отопитель.
Для создания комфортных условий в салоне автомобилей с двумя рядами сидений и автобусов предусмотрена установка дополнительного отопителя салона.
Отопитель устанавливается под передним пассажирским сиденьем.
Распределительная решетка отопителя направлена в сторону второго ряда сидений.
Отопитель работает в режиме использования внутреннего воздуха. Неоднократное прохождение внутреннего воздуха через радиатор дополнительного отопителя обеспечивает высокую интенсивность прогрева салона.
Управление дополнительным отопителем осуществляется ручкой, расположенной на панели приборов, с помощью которой регулируется скорость работы вентилятора (от 1 до 3).
Независимый отопитель.
Для создания комфортных условий в салоне автобуса предусмотрена установка независимого отопителя салона.
Независимый отопитель устанавливается под задним рядом пассажирских сидений. Для отопления салона используется внутренний воздух. Неоднократное прохождение внутреннего воздуха через теплообменник независимого отопителя обеспечивает высокую интенсивность прогрева салона.
Воздуховод независимого отопителя направляет нагретый воздух в салон вдоль левого борта автобуса.
Управление независимым отопителем осуществляется пультом, расположенными на панели приборов.
Необходимо включать независимый отопитель в том числе и в теплое время года примерно раз в месяц на 10 минут. Перед началом постоянной эксплуатации в холодное время года выполните пробный запуск отопителя. Отверстия подачи воздуха в камеру сгорания и отвода выхлопных газов после длительного простоя необходимо проверить, при необходимости − очистить.
Для автобуса с дизельным двигателем топливные магистрали и дозирующий насос после заправки зимнего дизельного топлива необходимо заполнить новым топливом путем эксплуатации отопительного прибора в течение 15 минут! Остальные требования изложены в руководстве по эксплуатации на независимый отопитель, прикладываемом к автомобилю.
Фильтро-вентиляционная установка (ФВУ).
Для дополнительной вентиляции пассажирского салона автобуса, в задней части крыши установлена ФВУ, работающая в режиме приточной и вытяжной вентиляции.
Включение/выключение ФВУ осуществляется выключателем 1.
Устройство и особенности эксплуатации ФВУ, ее возможные неисправности, технические характеристики и гарантийные обязательства приведены в инструкции (руководстве), прикладываемом к автомобилю.
Установка и подключение кнопок в штатные места
Вместо имеющихся заглушек на панели управления, установил и подключил дополнительно ранее приобретенные кнопки, для дальнейшего их использования. Но об этом в следующих записях.
Сейчас о том как и куда они подключаются.
При покупке кнопок, так же необходимо покупать и фишки для их подключения.
1. Для подключения кнопок подготавливаем саму кнопку и фишку:
— на фишке для кнопки включения ПТФ имеется 7 проводов, на самих кнопках 5 контактов, смотрим на кнопку и аккуратно убираем лишние провода из фишки.
— на кнопке имеется буквы А-B-C-D и цифры 1-2.
А – питание (масса) —
В – подсветка кнопки при включении габаритных огней
1 – питание (+)
2 и D – спаиваем между собой и далее он идёт на реле. Здесь получается управляющий провод на реле и сигнализация (кнопка загорается ярче) включения.
2.Снимем рамку панели, она крепиться на железные защёлки.
3. Вынимаем заглушку с панели.
4. Откручиваем четыре болта и вынимаем панель.
Если на кнопке всё время должно быть питание, я так сделал для подсветки подкапотного пространства, подключил к проводу питания магнитофона.

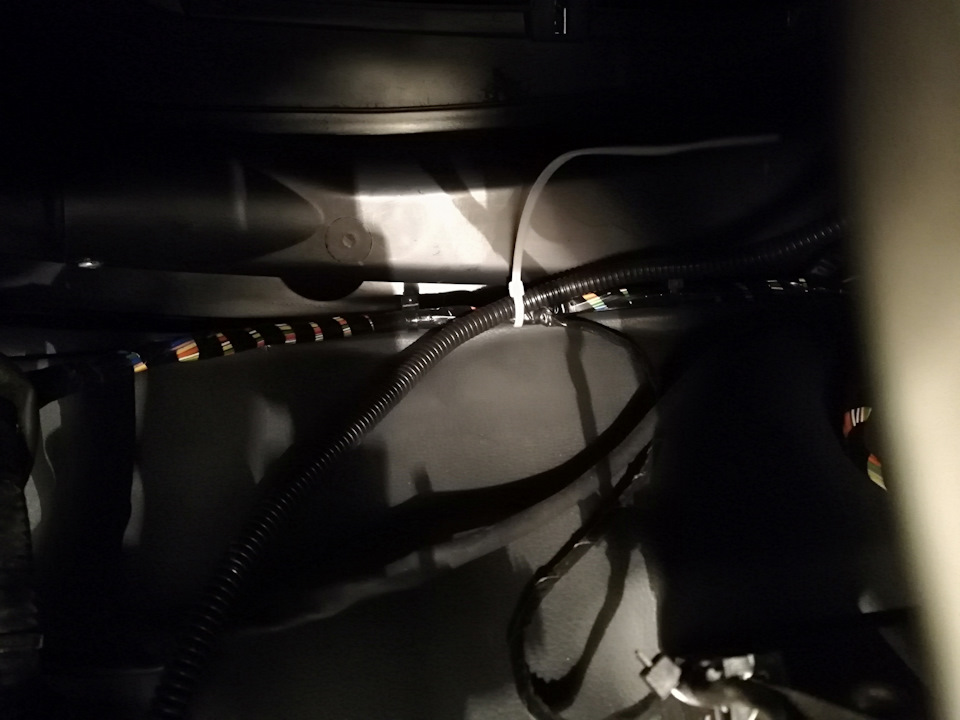

2 и D – провода я провёл вложил в гофру, прожил под панелью
и протянул их в подкапотное пространство.
Ну и естественно для всего это потребовалась провода сечении на 1.5, гофра, изолента, термоусадки, пластиковые хомуты, паяльник …
Кнопки покупал:
— наружного освещения — 180 р.
— освещение салона — 130 р.
— кондиционера — 115 р.
— подогрев сидения — 90 р.(2*90)
— фишки для подключения кнопок — 30 р.(5*30)
В запасе осталась кнопка освещения салона и две фишки.
Кнопки на местах, начинаем их задействовать по своему усмотрению.
Панель приборов и органы управления
Комбинация приборов
1. Тахометр. Указывает частоту вращения коленчатого вала двигателя в об/мин. Не допускайте длительной работы двигателя с частотой вращения свыше 3600 об/мин.
2. Указатель температуры охлаждающей жидкости двигателя. При достижении стрелкой красной зоны шкалы и загорании сигнализатора аварийно высокой температуры охлаждающей жидкости необходимо остановить двигатель и устранить причину перегрева.
3. Кнопка Режим/управления маршрутным компьютером.
Для самотестирования комбинации приборов включите приборы (положение ключа I) и через 1–2 секунды нажмите кнопку. При этом включаются сигнализаторы 2, 3, 4, 7, 9, 11, 24, 26, 27, 29 и 30, все сегменты многофункционального дисплея, стрелочные индикаторы проходят путь от минимума до максимума.
Режим самотестирования прерывается: самостоятельно после движения стрелок приборов от начальной отметки шкалы до максимальной; при появлении сигнала оборотов коленчатого вала двигателя, при выключении приборов.
После окончания режима самотестирования комбинация приборов выходит в рабочий режим.
Для управления маршрутным компьютером (выбор меню по кругу) поверните кнопку по часовой стрелке (МК-up) или против часовой стрелки (MK-down).
4. Многофункциональный дисплей маршрутного компьютера. Режимы работы смотрите на следующей странице.
5. Кнопка установки на нуль показаний суточного пробега/перевода часов и минут.
Для установки на нуль показаний суточного пробега нажмите кнопку и удерживайте ее нажатой не менее 3 секунд.
Для перевода часов и минут поверните кнопку: по часовой стрелке — изменение показаний часов, против часовой стрелки — изменение показаний минут.
6. Указатель уровня топлива.
Топливный бак может содержать до 64 л топлива. При остатке топлива менее 8 л стрелка достигает красной зоны шкалы и загорается сигнализатор минимального резерва топлива в баке.
7. Спидометр. Указывает скорость движения автомобиля в км/ч.
ВНИМАНИЕ!
Для исключения последствий сбоев в работе комбинации приборов:
Многофункциональный дисплей
Режим показаний текущего времени,
ч: мин (от 00:00 до 23:59)
Режим показаний напряжения аккумуляторной батареи,
В (от 6.0 до 18.0)
Режим показаний среднего расхода топлива,
Подскажите нубу, чо эта за кнопки(все теперь я знаю)
Первая кнопка это догреватель, вторая это подогрев соляры в сепараторе! Все гениальное просто)
ГАЗ Газель Next 2019, двигатель дизельный 2.8 л., 150 л. с., задний привод, механическая коробка передач — просто так
Машины в продаже
Комментарии 13
Конкретно у меня, это подогрев свечи в сепараторе, дилер тоже не знал что это, подсказали ребята которые доп оборудование ставили, у тебя может что-то другое полключено быть.
😁
У меня тоже только одна такая кнопка.
По идее так обозначается включение вебасты на ходу зимой, для догрева в пробках.
Да я в курсе, у меня на прошлом Нексте стоял вебастик, просто почему-то у него две кнопки 🤔
Вторая кнопка, подогрев соляры в сепараторе!
По идее так обозначается включение вебасты на ходу зимой, для догрева в пробках.
Да, все верно, стоит бинар 5s, одна кнопка работает при включенном зажигание, как раз догрев на ходу, а вторая включается даже без ключа, чтото щелкает, и все, ничего не происходит
Ну раз реле какое-то щёлкает. значит куда идёт ))) Спроси у официалов.
Спросил, теперь здесь интересуюсь, на заводе что то поставили, что, незнают
