Замена маслосьемных и компрессионых колец
В эти выходные менял на лансе маслосъемные и компрессионные кольца.
Работа не из простых, не из легких. Провозился с другом с 11.00 до 02.20. Очень много откручивать, снимать, отцеплять. Из деталей покупал комплект поршневых колец TPR 339373FSTD, как видно по артикулу кольца не ремонтные, так же прокладку ГБЦ MD 342397.
Много всего сняли и после того как открутили поддон обнаружили в нем сухать, потерянный ранее при замене маслосъемых колпачков. Вся поршневая группа было в серьезном нагаре, кольца из за нагара запали, очищал растворителем, замачивал и после щеткой счищал. Дальше на чистые поршни надевали новый комплект колец и ставили обратно. При протяжке ГБЦ сломали шпильку, и хорошо что она осталась чуть чуть торчать, подцепил пасатижами и выкрутил. Пришлось звонить другу и просить его поискать в сервисе (подрабатывает там) похожую шпильку. Он все же её нашел и мы продолжили сборку мотора. Из таких неприятностей пожалуй все. На словах конечно все достаточно просто, но поверьте это реально тяжелая утомительная работа.
Собственно теперь у меня авто масло потреблять лишнего не должен. Пока прохожу обкатку, езжу не газуя (примерно 2500-2700 об/мин), планирую проехать примерно 2500 тыс.км после бумаю ездить в обычном режиме.
ДОБАВЛЕННАЯ ЗАПИСЬ
Собственно после замены прошел почти месяц и пройдено 1100 км. масло в норме, теперь не жрет.
Следите за авто.
Теория. Выбор поршней, колец, коренных и шатунных подшипников для VQ35.
Так как руками работать пока не представляется возможным, будем работать головой.
Чтобы заказать нужные запчасти, нам придется разобрать весь двигатель. Ну конечно, только ленивый не захочет разобрать свой двигатель, чтобы заказать на него запчасти. (Это сарказм)
Опишу вам два сценария:
1. Для мега-ленивых «продуманов».
2. Для нормальных пацанов любящих свои машины.
И так, для воплощения в жизнь варианта под номером один, нам понадобится сам Блок цилиндров и вынутый из него Коленвал, так как только там мы сможем увидеть, какие детали установлены внутри блока.
На Блоке нам понадобятся следующие группы буквенно-цифровых обозначений:
На Коленвале соответственно:
Все. Для заказа реальному «продуману» больше ничего не надо, исходя из этих данных можно заказать комплект стандартных поршней STD2 – 5 штук и STD3 — 1 штука (поршни — это даже очень опционально, т. к. можно использовать и старые), комплект стандартных поршневых колец STD, шатунные подшипники STD1 – 5 штук и STD0 — 1 штука, и коренные подшипники STD4 – 2 штуки, STD5 – 1 штука и переходной STD45 – 1 штука. Все это легко выбирается из таблиц мануала по ремонту двигателя, которые будут ниже.
НО! Мы же реальные пацаны, не ищущие легких путей и хотим сделать все по уму. Куда спешить то? Двигатель то, все равно, второй. ))) А по этому переходим к варианту номер два!
После того, как мы все разобрали и начистили до блеска, берем в руки микрометры разных калибров, штангенциркуль, индикаторный нутромер, бумагу, карандаш и начинаем замерять.
1. Поршни и цилиндры.
Исходя из полученных результатов, в заказ пойдут следующие возможные номера.
Как видим из таблицы мы имеем три стандартных размера поршней и один ремонтный. Про ремонтный размер я говорить не буду, т. к. это очень тяжелый случай связанный с расточкой блока, что приведет к экономически нецелесообразному варианту восстановления двигателя по причине 1. Работы по расточке 2. Придется заказать шесть поршней ремонтного размера, так же, как и шесть комплектов ремонтных поршневых колец. Это так, в общих словах.
На все три стандартных размера поршней есть только один стандартный комплект поршневых колец STD и один ремонтный. К поршням размерных групп STD1,2,3 покупаем комплект колец STD. Ремонтный комплект колец вы уже поняли для чего, и к рассмотрению мы его не принимаем.
Попутно проверяем поршни и цилиндры на эллипс и конусность. Результаты тщательно записываем.
Замерять отдельно палец и диаметр отверстия под палец в поршне особого смысла не вижу, т. к. каждый новый поршень поставляется в сборе вместе с пальцем и если поршень под замену, то и палец соответственно тоже. Использовать палец от одного поршня с другим поршнем запрещено производителем.
Чтобы замерить зазор в стыке кольца, необходимо кольцо установить на половину глубины цилиндра.
2. Посадочные места коренных подшипников на Блоке и шейки коренных подшипников на Коленвале.
Полученные результаты записываем, и ныряем в таблицу подбора коренных подшипников представленную ниже.
В таблице я отмаркировал подшипники, которые можно заказать просто по буквам выбитым на Блоке и на Коленвале, без физического измерения посадочных мест подшипников на блоке и шеек на Коленвале. Это то, что было установлено на заводе. Но мы то знаем, что в процессе эксплуатации пары трения-качения изнашиваются и теряют свои первоначальные размеры. Именно по этому мы и не заказываем все в слепую, а делаем замеры считаем и смотрим получаемые зазоры. После того, как мы все замерили и определили по таблице размерные группы подшипников идем в магазин и заказываем уже из предложенного ассортимента:
Как видим, существует 14 стандартных размерных групп коренных подшипников. Семь из них с одинаковыми парами — это значит верхняя и нижняя половики подшипника одинаковые, а другие семь состоят из половинок разных размерных групп — типа переходные. В моем случае, второй коренной подшипник переходной — с 4й на 5ю размерную группу.
3. Посадочные места шатунных подшипников в шатуне и шейки шатунных подшипников на Коленвале.
С шатунными подшипниками все попроще, их всего три STD 0, 1, 2. Определив нужную размерную группу, закзываем из предложенного ассортимента:
Ну, в общем это минимум, который нормальный моторист должен выполнить делая капитальный ремонт двигателя. Любого двигателя. В мануале, на самом деле есть еще масса измерений способных повлиять на приобретение тех или иных деталей, при условии, что они вписываются в пределы измерений. Если износ слишком велик и они выходят за эти пределы, то детали подлежать полной замене. Особенно много таких условий для Блока цилиндров. Чуть что, сразу рекомендуют заменить на новый. То же касается и Коленвала. А это сами понимаете, самые весомые детали двигателя и возможно после всех этих манипуляций будет проще прикупить контрактный двигатель. Так что подходите к капиталке с умом, иначе можно потратить кучу денег впустую.
Теперь пожалуй все. Извиняюсь за много букав и не понятных картинок, может кого утомил, но писал я это в первую очередь для себя, т. к. мне еще только предстоит все это сделать.
Всем бобра. Спасибо мне, если кому-то еще это помогло разобраться.
Nissan Elgrand 2003, двигатель бензиновый 3.5 л., 240 л. с., полный привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 21
Про 6 комплектов колец под ремонт мощно однако. В комплекте колец, что стандарт, что ремонт, кольца на 6 цилиндров.
В тексте, так и написано: «На все три стандартных размера поршней есть только один стандартный комплект поршневых колец STD и один ремонтный. К поршням размерных групп STD1,2,3 покупаем комплект колец STD. Ремонтный комплект колец вы уже поняли для чего, и к рассмотрению мы его не принимаем.»
Из чего следует, что комплектов колец всего два: Один для стандартных размеров поршней и еще один для ремонтного. Естественно каждый комплект состоит из набора колец на все шесть поршней.
В тексте написано : «Работы по расточке 2. Придется заказать шесть поршней ремонтного размера, так же, как и шесть комплектов ремонтных поршневых колец. Это так, в общих словах.»
Опечатка по Фрейду. Когда писал, пытался чтобы было четкое разделение между комплектами и их составляющими. Проперся. Бывает. Исправлю.
Встал перед проблемой заказа вкладышей: выбрал себе шатунные 12111-4W002, коренные 12207-31U06. Вот только сколько вкладышей в коробочке, понять не могу… То ли 2 половинки, то ли комплект. То ли заказать шатунные и коренные по 1, то ли шатунные 6, а коренные 4 комплекта? Не подскажет кто? Что значит артикул —
это комплект или 2 штучки в коробочке? Чешу репу…
Приветствую. Коренные подшипники идут комплектом из двух половинок. Шатунные — один номер одна половинка. То есть коренных получится 6 шт, а шатунных 12. Это легко выяснить если глянуть на схему из каталога: коренные — две половинки имеют один номер. Шатунные — к каждой половинке по номеру. (см картинку ниже)
Другой вопрос, как вы пришли к выводу, что вам нужны именно эти номера?
Да, спасибо, я так подозревал, но чет, сомнения были. Только, коренных получается 8 (4 комплекта), а не 6 🙂 Намерял себе такие значения шеек и постелей: коренная шейка — 59.960, шатунная шейка — 51.950, коренная постель — 64.035, шатунная постель — 55.020. Выработался по постелям, знаю, но токарей нормальных найти отчаялся. Буду собирать как есть. Соответственно, по таблице и подобрал.
Подготовка к ремонту двигателя. Запчасти. Вторая партия
Процесс приобретения запчастей движется очень медленно, к сожалению, но для создания очередной записи в БЖ их количество вполне приемлемо. Если кому-то интересно, то вот первая партия.

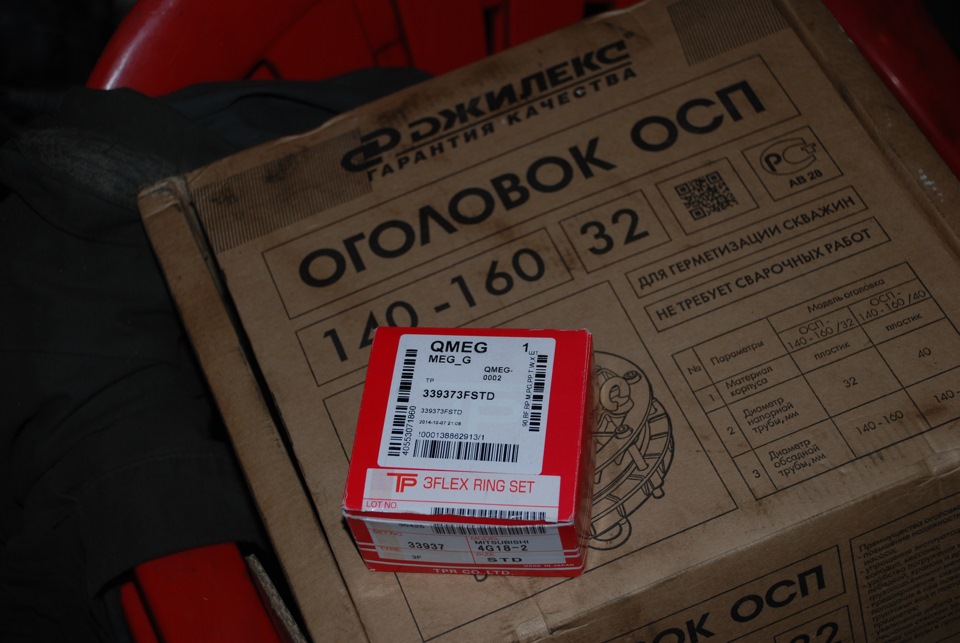

TP 33937-STD — комплект поршневых колец. Приобретен данный комплект был за 2071 рубль. Кольца ТР используются не только владельцами «Лансеров» при ремонте моторов своих автомобилей, но и обладателями других машин японского производства. Многие пишут, что именно эти кольца лежат в оригинальных коробках Mitsubishi. Так это или нет, с уверенностью сказать не могу, но покупал ТР целенаправленно.
