Виды и аналоги конденсаторов
Конденсаторы – электронные компоненты, состоящие из двух проводников-обкладок и находящимся между ними диэлектриком. Существует множество видов конденсаторов, имеющих сходную конструкцию, но различных по материалам, из которых изготавливаются обкладки и диэлектрический слой, и функциям в электронных схемах. Тип изделия определяется по форме, цвету, маркировке на корпусе.
Содержание
Высоковольтные конденсаторы
В высоковольтных устройствах (умножителях напряжения, генераторах Маркса, катушках Тесла, мощных лазерах и т.п.) применяют высоковольтные конденсаторы, отличающиеся по конструкции от низковольтных. Они используются в схемах с напряжением более 1600 В. Некоторые разновидности высоковольтных электронных устройств:
Керамические конденсаторы
Керамические и стеклокерамические конденсаторы с твердым неорганическим диэлектрическим слоем выпускаются в высоковольтном и низковольтном исполнении. Отличаются компактными размерами и надежностью. Широко востребованы в вычислительной, бытовой, медицинской, военной техники, транспорте. По номинальному напряжению их разделяют на высоко- и низковольтные.
По типу конструкции выпускают следующие керамические конденсаторы:
Для изготовления керамических конденсаторов используют не обожженную глину, а материалы, сходные с ней по структуре, – ультрафарфор, тиконд, ультрастеатит. Обкладка – серебряный слой. Керамические и стеклокерамические устройства используются в схемах, в которых важных частотные характеристики, невысокие потери при утечке, компактные габариты, невысокая стоимость.
Бумажные и металлобумажные конденсаторы
В бумажных конденсаторах фольгированные обкладки разделяет диэлектрик из конденсаторной бумаги. Эти детали используются как в высокочастотных, так и низкочастотных цепях. Они не пользуются популярностью из-за низкой механической прочности. Более прочным вариантом является металлобумажная деталь, в которой на бумагу напыляется металлический слой.
Бумажные и металлобумажные конденсаторы выпускаются в широком интервале емкостей и номинальных напряжений. Металлобумажные варианты выигрывают в плане компактности конструкции и проигрывают по стабильности сопротивления изоляции. Дополнительный плюс металлобумажных изделий – способность к самовосстановлению электрической прочности при единичных случаях пробоев бумаги.
Электролитические конденсаторы
Электролитические конденсаторы отличаются повышенной энергоемкостью и используются в цепях переменного и постоянного тока. В них диэлектриком является металлооксидный слой, созданный электрохимическим способом. Он располагается на плюсовой обложке из того же металла. Другая обложка – жидкий или сухой электролит. Металл – алюминий, ниобий или тантал.
Пленочные и металлопленочные конденсаторы
Пленочные полистирольные изделия востребованы в схемах импульсного характера, с постоянным или высокочастотным переменным током. Такая продукция выпускается с обкладками из фольги или с пленочным диэлектриком, на который наносится тонкий металлизированный слой. Для изготовления пленочного диэлектрика используются поликарбонат, тефлон, полипропилен, металлизированная бумага. Диапазон емкостей – 5 пкФ-100 мкФ. Очень популярны высоковольтные исполнения пленочных конденсаторов – до 2000 В.
Выпускаются различные типы пленочных конденсаторов, которые различаются по:
Основное преимущество такой продукции – способность к самовосстановлению, защищающая ее от вероятности преждевременного отказа. Другие плюсы – хорошие электрохимические характеристики, тепловая стабильность, способность к высоким нагрузкам при переменном токе. Благодаря выше перечисленным свойствам, пленочные и металлопленочные изделия применяются в измерительной технике, радиоэлектронике, вычислительной технике.
ЧИП-конденсаторы
Также называются SMD конденсаторы. Эти радиокомпоненты предназначены для поверхностного монтажа. Типы безвыводных конденсаторов:
Чип-конденсаторы имеют компактные габариты, стандартизированную форму корпуса, характеристики, во многом совпадающие с многослойными конденсаторами. Используются в печатных платах как по отдельности, так и наборами.
Таблица аналогов конденсаторов
Напишите в комментариях какие аналоги зарубежных или отечественных конденсаторов вы знаете и мы добавим их в таблицу.
Ремонт ECU Р28, замена конденсаторов
Сегодня утром завёл сиваря с автозапуска, как обычно. Когда я вышел на улицу, подошёл к машине, был ошарашен. Двигатель молотил как угорелый на 2000 RPM. Сразу понятно, что что-то не так. Перепробовал разные варианты с бубном, ничего не помогает.
Приходит в голову мысль, а не отъехала ли прошива с компа? Пробую зацепиться к компу через USB, прошива заливается, реакций «0», так же молотит, даталог не пишет. Ну, тут стало понятно, что что-то с мозгами. На улице дубак, ну а что делать? Надо снимать комп и смотреть.
Посмотрев на плату вёрта и компа, почесал репу, вроде видимых повреждений на кондёрах и платах нет, чё надо ему?
Написал ЗИЛОТу (если кто не знает, это он производит платы HONDAVERT, Олег Башев). К моему удивлению, он быстро ответил и мы созвонились по телефону. Он рассказал, что и как проверить, возможно перепаять. Спасибо ему огромное за подробную инструкцию. (Ещё огромное спасибо Виктору, он поддерживал меня в переписке по Вотсапу ).
В итоге, что имеем?
— Подрубаем обратно комп, со снятой верхней крышкой.
— Подрубаем ноутбук
— подключаемся по USB
— заводим

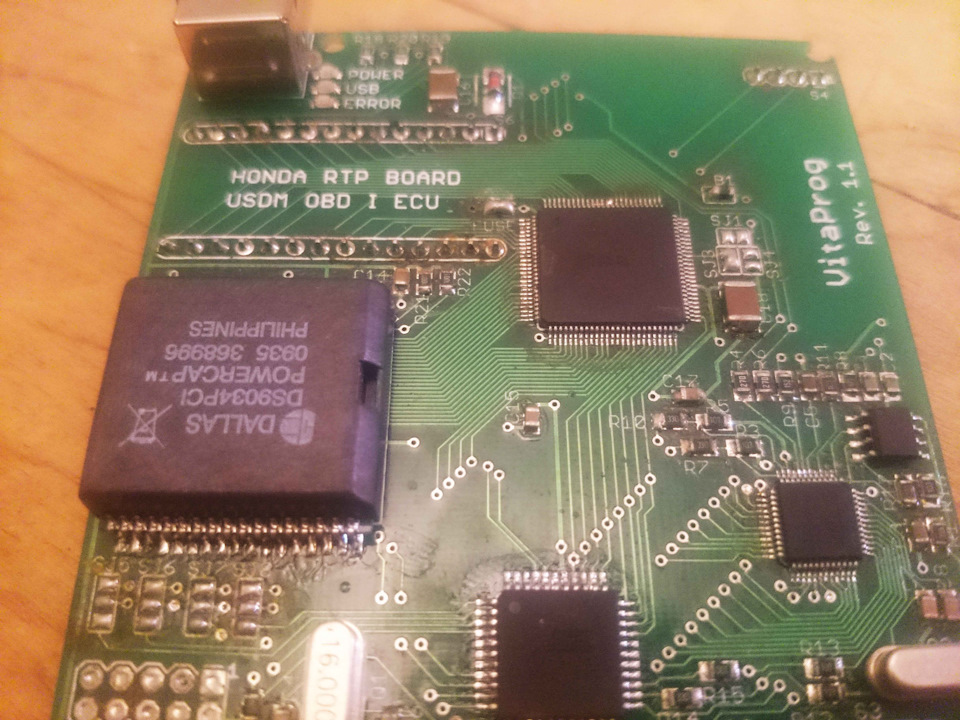

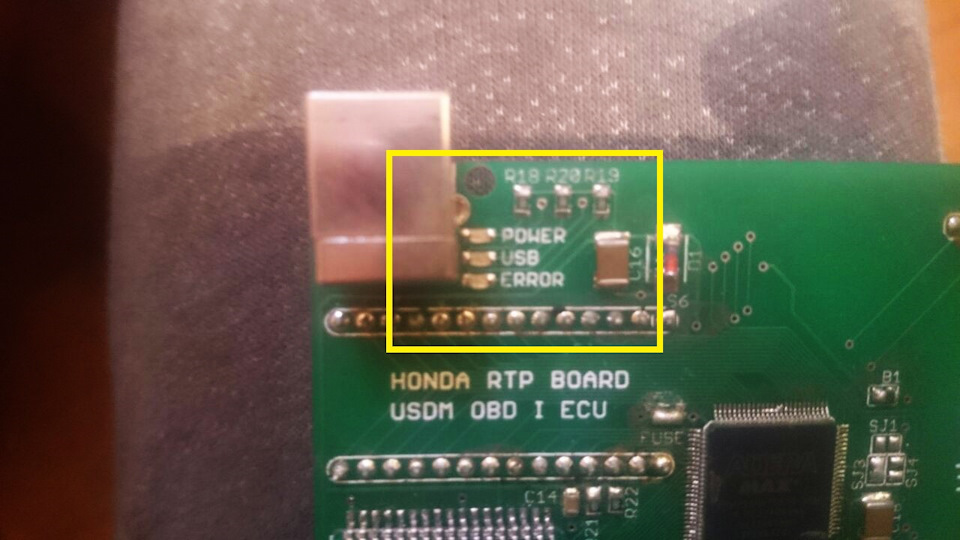

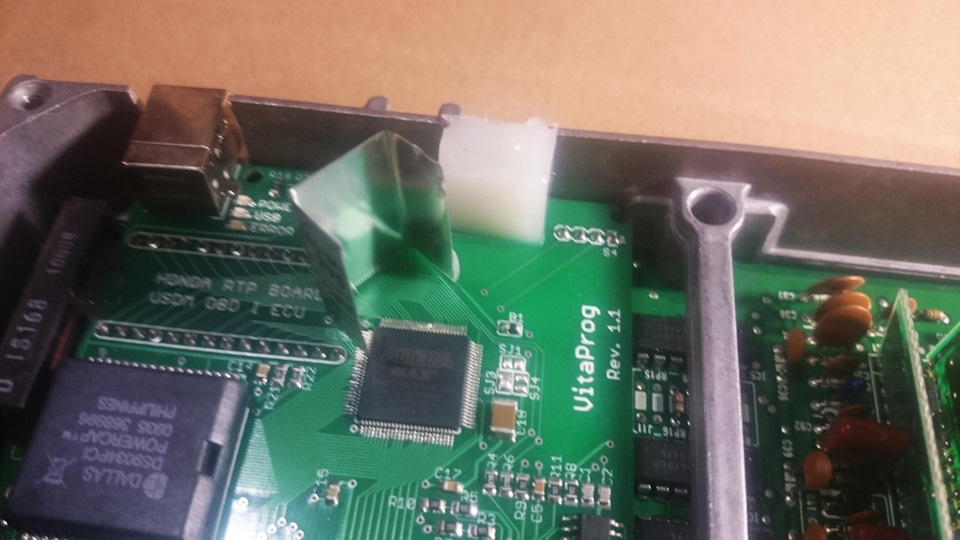

На плате Hondaverta, возле USB порта, есть 3 диода.
1. Power — есть ли питание на плате.
2. USB — подключен ли комп в онлайн режиме
3. ERROR — есть ли обратная связь с ECU

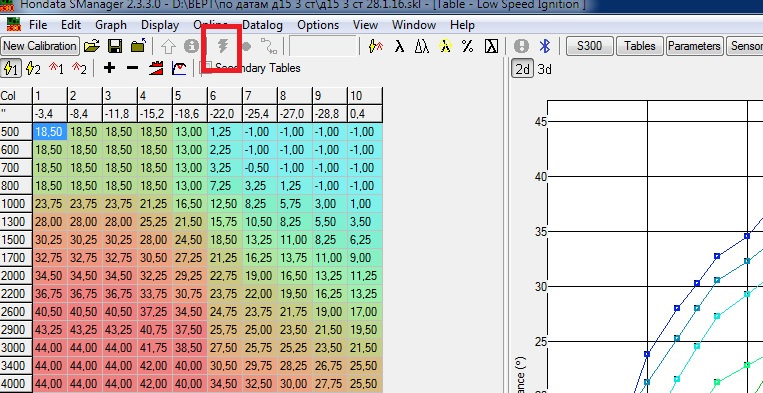

Чтобы проверить связь, даталог, между платой Hondavert и ECU, нужно в SManager кликтуть на кнопку включения лога (молния).
Если диод ERROR начнёт моргать, значит нет связи с ECU. У меня так и получилось, что не было связи. Причин может быть масса, но в моём случае, просто отошли коннекторы платы Вёрта от ECU.
Раз уж такая пьянка, решил сделать всё сразу, обслужить комп, как советует ЗИЛОТ — перепаять 8 конденсаторов на ECU.
У ЗИЛОТа на сайте есть готовые решения, для перепайки, но у меня нет времени ждать когда приедут кондюки, по этому решил мотануться до магазина радиотехники. Хотелось обратить внимание, что на компы USDM и JDM кондюки разные.

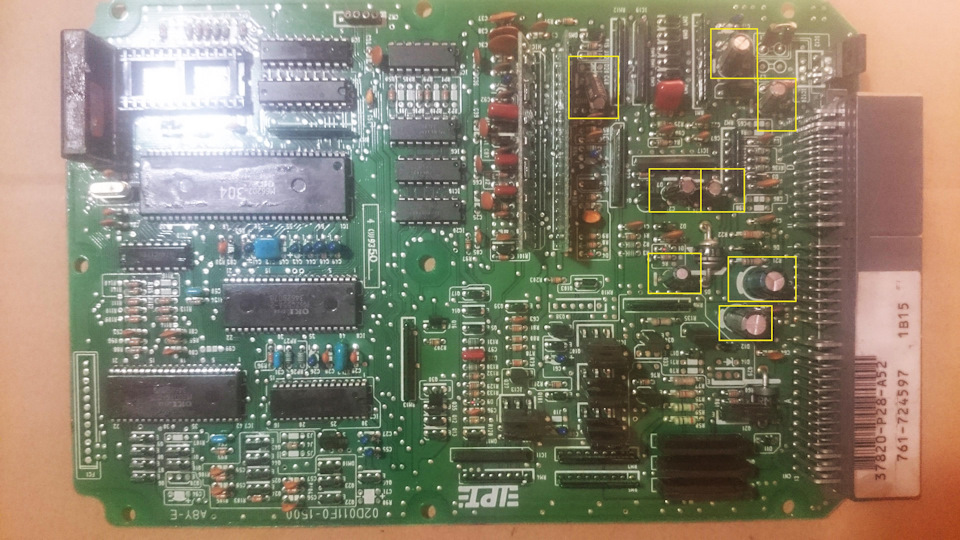

В моём же случае, требовалось 8 кондюков:
Cписочек на замену для USDM:
47 mf 10v 1шт
220mf 10v 1шт
100mf 10v 2шт ( у меня 1 шт на 100mf 35v)
33mf 35v 3шт
220 mf 35v 1шт

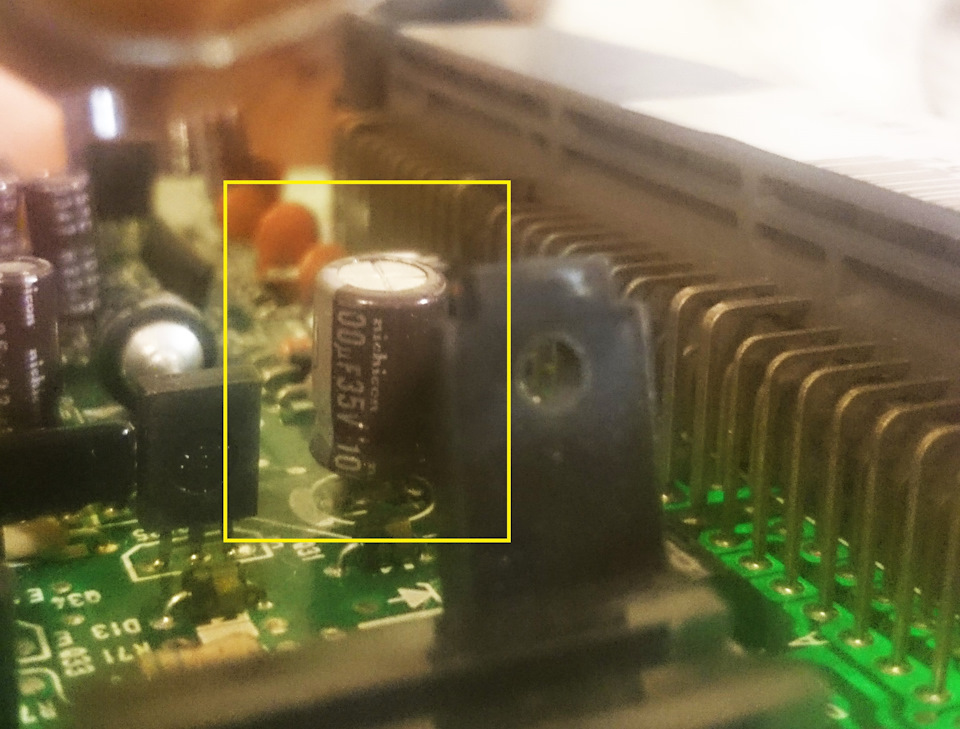

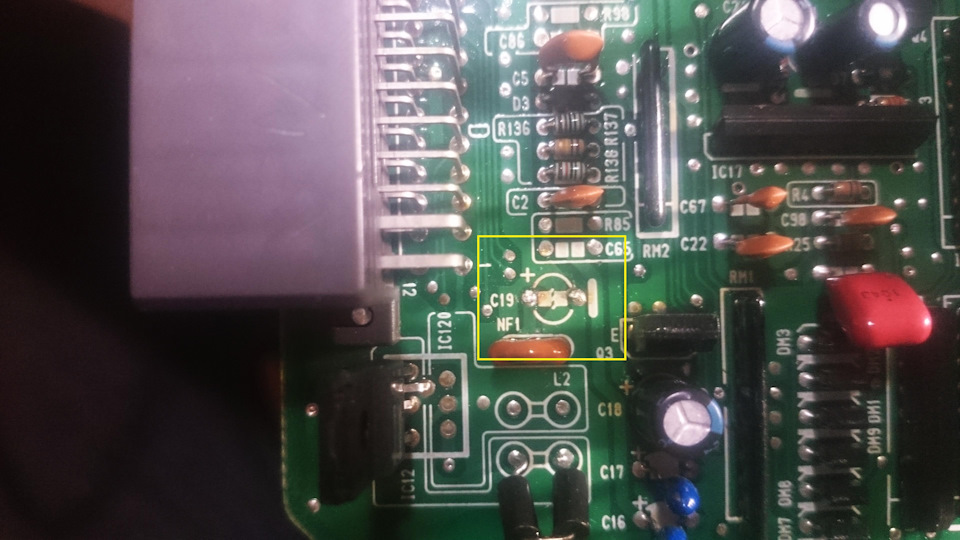

В итоге оказалось, что на моём Р28 ECU один кондюк другого вольтажа. 100mf 35v за место 100mf 10v. Его я не стал выпаивать, остался старый. Если что, потом перепаяю, как будет время.
Так же, обращу внимание на то, что если в магазине нет кондюков нужного вольтажа, то можно приобрести чуть большего номинала, но единица ёмкости должна быть той, что по схеме. Например:

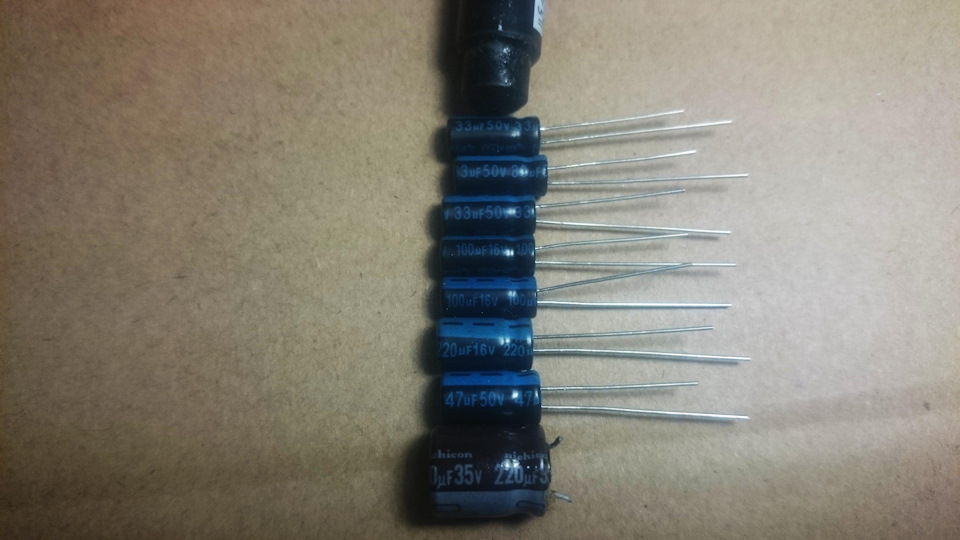

47 mf 10v 1шт заменил на 47 mf 50v 1шт
220mf 10v 1шт заменил на 220mf 16v 1шт
100mf 10v 2шт заменил на 100mf 16v 2шт

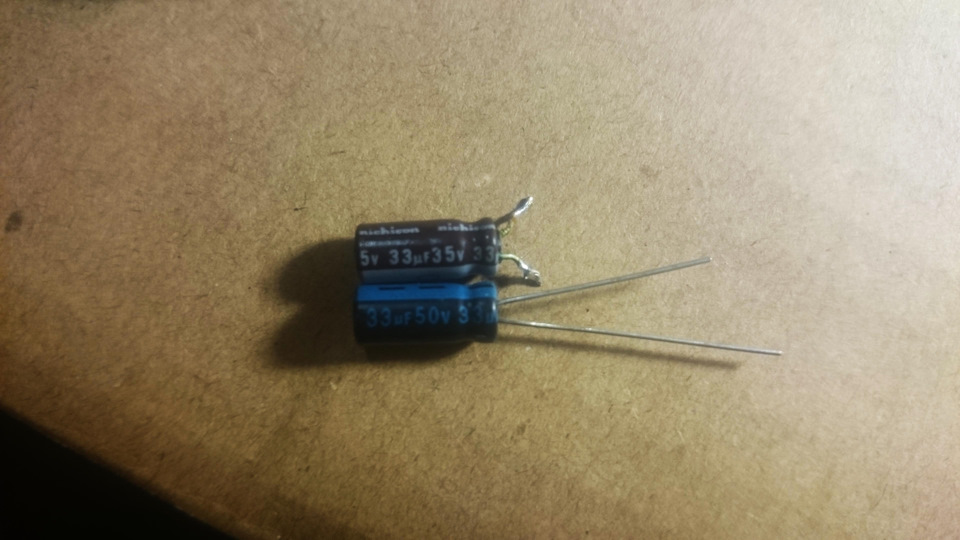

33mf 35v 3шт заменил на 33mf 50v 3шт

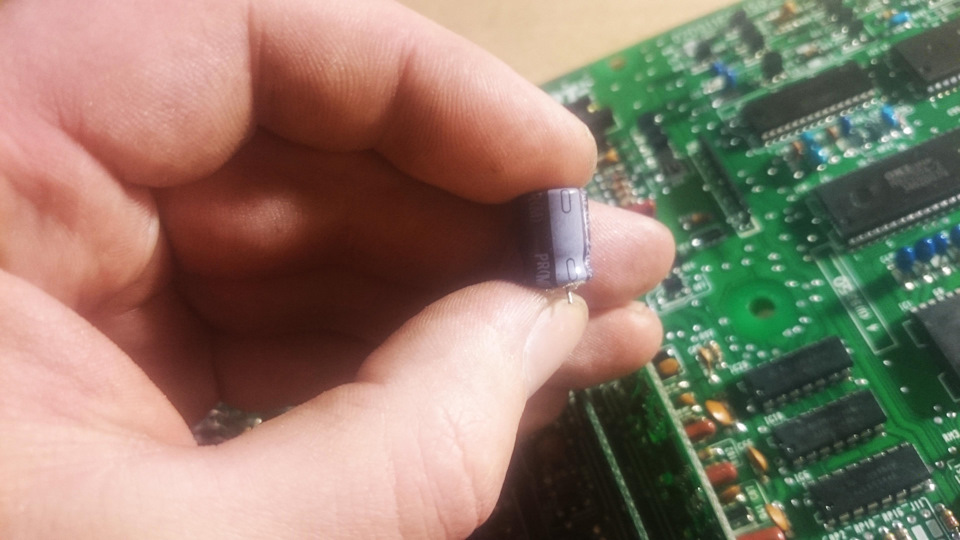

Выпаиваем старые кондюки, впаиваем новые. Я делал это последовательно, чтобы не запутаться где какой стоял. Не забываем про полярность, на плате и на кондюках указаны «-» и «+»

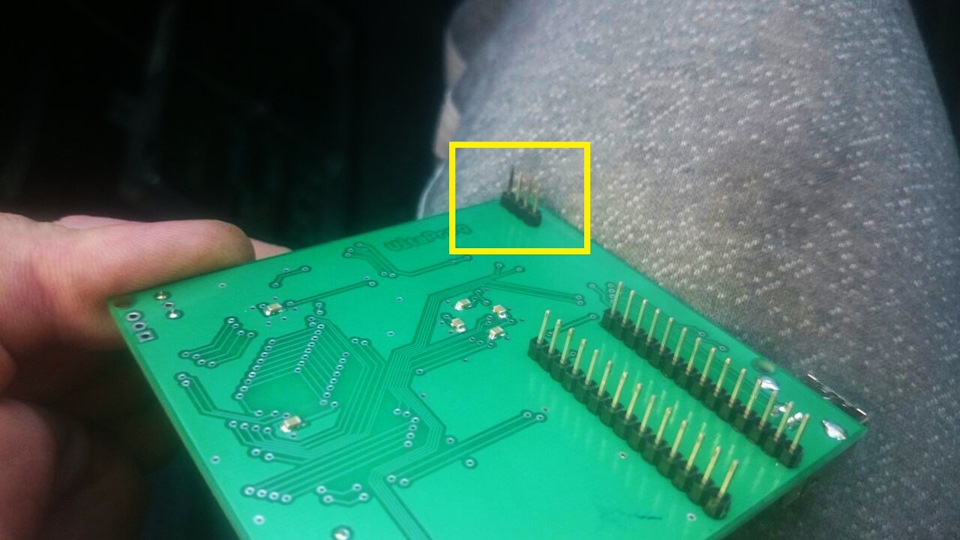

Чтобы исключить вероятность повтора утреннего события (когда ножки даталога, платы Вёрта, выпадывают из посадочного места), решил немного зачистить сами ножки наждачной бумагой и сделать упор в крышку термоклеем. Виктор советовал мне её просто приклеить термоклеем к корпусу, но термоклей не клеится к расширяемым поверхностям, к которым относятся все металлы (при минусовой температуре сужается, при плюсовой расширяется).
— Собираем всё обратно.
— Подключаем к авто.
— Заливаем по новой прошивку.
Всё готово.
Двигатель работает адекватно, ошибок никаких не выдает. Мчим домой к жене )))))
Замена электролитического конденсатора
При выполнении ремонта или модернизации электронного устройства часто требуется замена электролитического конденсатора вышедшего из строя. Однако аналога со стопроцентным совпадением может не оказаться в наличие, но имеются другие накопители, имеющие некоторые отличия от оригинала. В этой статье мы рассмотрим, на какие параметры следует ориентироваться, чтобы правильно выполнить замену электролитического конденсатора для любой случая, при этом не нарушить режим работы электронного устройства.
Электролитический конденсатор характеризуется тремя основными параметрами: ориентируясь на которые, достаточно просто правильно подобрать замену. К этим параметрам относятся допустимое напряжение, емкость и температура. Однако, прежде чем перейти к рассмотрению указанных параметров, следует не забывать, что данный накопитель энергии является полярным, поэтому необходимо соблюдать полярность. Положительный вывод паяем к плюсу, а отрицательный – к минусу. Чтобы не спутать выводы вдоль всего корпуса со стороны отрицательного вывода наносится знак минус «-», более подробно о маркировке написано здесь.
Замена электролитического конденсатора – основные правила
Чаще всего ремонт блока питания любого электронного устройства заключается в замене вздутого или высохшего электролитического конденсатора. При такой неисправности достаточно выпаять вышедший из строя конденсатор и заменить его новым. Однако довольно редко имеется в наличие аналогичный электролитический конденсатор, но во многих случаях его можно заменить другим, имеющим несколько отличительные параметры.
В первую очередь следует ориентироваться на напряжение. При отсутствии подходящего номинала подойдет конденсатор с большим напряжением. Например, если на корпусе оригинального конденсатора написано 35 В, то подойдет аналог с напряжением 50 В, 63 В, 100 В и т.д. – в сторону увеличения. Нельзя выполнять замену на аналог с более низким напряжением: 25 В, 16 В или 9 В. Иначе он взорвется.
Получить требуемое напряжение можно путем последовательного соединения нескольких накопителей, о чем более подробно с примерами расчетов рассказано здесь.
Следующий параметр – емкость. Как правило, в преобладающем большинстве случаев, электролитические конденсаторы, особенно большой емкости, применяются для сглаживания пульсаций выпрямленного напряжения: чем большая емкость, тем лучше сглаживаются пульсации. Поэтому, в случае отсутствия накопителя такой же емкости, его можно заменить аналогом большей емкости.
Если отсутствуют электролитические конденсаторы нужной емкости и достаточно места на печатной плате устройства, то вместо одного накопителя можно впаять несколько параллельно соединенных. При этом емкости их будут складываться, о чем подробно с примерами расчетов рассказано здесь.
Тема: Прошу помощи в замене конденсаторов
Опции темы
Есть у меня усилитель ссср. Хочу менять все електролитиские конденсаторы.
Возьмем к примеру пред-усилитель (с тембр блоком)
Если стоит конденсатор на 25v 50mkf,
Стоит ли поставить вместо него 25v 500mkf, или 50v 50mkf.
Тоисть вопрос что будет если я заменю на больше ёмкость, и что будет если я его заменю и увеличу вольтаж
Есть у меня усилитель ссср. Хочу менять все електролитиские конденсаторы.
Возьмем к примеру пред-усилитель (с тембр блоком)
Если стоит конденсатор на 25v 50mkf,
Стоит ли поставить вместо него 25v 500mkf, или 50v 50mkf.
Тоисть вопрос что будет если я заменю на больше ёмкость, и что будет если я его заменю и увеличу вольтаж
Имхо, в вашем случае, менять все в номинал.
Отдать мастеру. Занедорого он все сделает.
Уже один этот вопрос и буквы mkf говорят о том, что тебе не надо там ничего менять самостоятельно.
Поять могу, в схемах не силён, всех нюансов не знаю, от и я здесь
Крутить боты умею, в машинах не силён. Хочу отремонтировать двигатель. Клапаны можно поставить от КамАЗа?
Ну зачем стебаться, просто правильный совет менять номинал в номинал. )
Где-то и увеличить номинал смысл имеет, но надо ж на схему смотреть.
спасибо) хоть один адкекват здесь!
Добавлю от себя пять копеек- хотя и сам конечно частенько спрашиваю элементарные вещи, но это чисто из практического опыта)))) Как правильно советуют лучше менять на конденсаторы с одинаковыми параметрами, в советской технике скажем было 50мкф а импортный аналог на 47мкф, советский конденсатор на 500мкаф а импортный аналог 470мкф и так далее. В общем желательно ставить ёмкость как можно ближе к той что была. Я раньше впиндюривал номинал побольше- убедился что это не всегда благо. Есть ещё один не маловажный параметр- габариты конденсатора. Если заменить конденсатор скажем для простоты те же 50мкф/25в имевший скорее всего большие габариты на импортный 47мкф/25В но тоненький- работать всё будет замечательно. Но звучание станет намного хуже, зажатым без динамики. Желательно подбирать серии конденсаторов не только по ёмкости, напряжению ESR и прочему, но и по габаритным размерам. Тоненькие менять на тоненькие, большие на большие. Это конечно же только моё частное мнение.
Можно ли поставить пусковой конденсатор большей емкости
Для чего нужен пусковой конденсатор?
Пусковой и рабочий конденсаторы служат для запуска и работы элетродвигателей работающих в однофазной сети 220 В.
Поэтому их ещё называют фазосдвигающими.
Место установки — между линией питания и пусковой обмоткой электродвигателя.
Условное обозначение конденсаторов на схемах
Графическое обозначение на схеме показано на рисунке, буквенное обозначение-С и порядковый номер по схеме.
Основные параметры конденсаторов
Ёмкость конденсатора-характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой (нано, микро и т.д.).
Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF).
Номинальное напряжение конденсатора- напряжение, при котором конденсатор способен надёжно и долговременно работать, сохраняя свои параметры.
Известные производители конденсаторов указывают на его корпусе напряжение и соответствующую ему гарантированную наработку в часах,например:
Проверка пускового и рабочего конденсаторов
Проверить конденсатор можно с помощью измерителя ёмкости конденсаторов, такие приборы выпускаются как отдельно, так и в составе мультиметра- универсального прибора, который может измерять много параметров. Рассмотрим проверку мультиметром.
У всех приборов разное обозначение режима измерения конденсаторов, основные типы ниже на картинках.
В этом мультиметре режим выбирается переключателем, его необходимо поставить в режим Fcх.Щупы включить в гнёзда с обозначением Сх.
Переключение предела измерения ёмкости ручное. Максимальное значение 100 мкФ.
У этого измерительного прибора автоматический режим, необходимо только его выбрать, как показано на картинке.
Измерительный пинцет от Mastech также автоматически измеряет ёмкость, необходимо только выбрать режим кнопкой FUNC, нажимая её, пока не появится индикация F.
Для проверки ёмкости, считываем на корпусе конденсатора её значение и ставим заведомо больший предел измерения на приборе. (Если он не автоматический)
К примеру, номинал 2,5 мкФ (μF), на приборе ставим 20 мкФ (μF).
После подсоединения щупов к выводам конденсатора ждём показаний на экране, к примеру время измерения ёмкости 40 мкФ первым прибором — менее одной секунды, вторым — более одной минуты, так что следует ждать.
Если номинал не соответствует указанному на корпусе конденсатора, то его необходимо заменить и если нужно подобрать аналог.
Замена и подбор пускового/рабочего конденсатора
Если имеется оригинальный конденсатор, то понятно, что просто-напросто необходимо поставить его на место старого и всё. Полярность не имеет значения, то есть выводы конденсатора не имеют обозначений плюс «+» и минус «-» и их можно подключить как угодно.
Категорически нельзя применять электролитические конденсаторы (узнать их можно по меньшим размерам, при той же ёмкости, и обозначению плюс и минус на корпусе). Как следствие применения — термическое разрушение. Для этих целей производители специально выпускают неполярные конденсаторы для работы в цепи переменного тока, которые имеют удобное крепление и плоские клеммы, для быстрой установки.
Если нужного номинала нет, то его можно получить параллельным соединением конденсаторов. Общая ёмкость будет равна сумме двух конденсаторов:
То есть, если соединить два конденсатора по 35 мкФ, получим общую ёмкость 70 мкФ, напряжение при котором они смогут работать будет соответствовать их номинальному напряжению.
Такая замена абсолютно равноценна одному конденсатору большей ёмкости.
Если во время замены перепутались провода, то правильное подключение можно посмотреть по схеме на корпусе или здесь: Схема подключения конденсатора к компрессору
Типы конденсаторов
Для запуска мощных двигателей компрессоров применяют маслонаполненные неполярные конденсаторы.
Корпус внутри заполнен маслом для хорошей передачи тепла на поверхность корпуса. Корпус обычно металлический, аллюминиевый.
Самые доступные конденсаторы такого типа CBB65.
Для запуска менее мощной нагрузки, например двигателей вентиляторов, используют сухие конденсаторы, корпус которых, обычно, пластмассовый.
Наиболее распространённые конденсаторы этого типа CBB60, CBB61.
Клеммы для удобства соединения сдвоенные или счетверённые.
Пусковой конденсатор позволяет организовать начальный момент вращения вала ротора электромотора. Подключение электрических двигателей в сеть напряжением 220 вольт требует кратковременного присоединения пусковой обмотки через подобную электрическую ёмкость.
Устройство и предназначение конденсаторов
Этот элемент электрической схемы состоит из двух пластин (обкладок). Обкладки расположены по отношению друг к другу так, что между ними оставлен зазор. При включении конденсатора в цепь электрического тока на обкладках накапливаются заряды. Из-за физического зазора между пластинами устройство обладает маленькой проводимостью.
Внимание! Этот зазор бывает воздушным или заполнен диэлектриком. В качестве диэлектрика применяются: бумага, электролит, оксидные плёнки.
Главная особенность такого двухполюсника – способность накапливать энергию электрического поля и мгновенно отдавать её на нагрузку (заряд и разряд).
Первым прототипом ёмкости стала Лейденская банка, созданная в 1745 году в городе Лейдене немцем фон Клейстом. Банку изнутри и снаружи выстилали медной фольгой. Так появилась идея создания обкладок.
Графическое обозначение двухполюсника на схемах и чертежах – две вертикально расположенные черты (как обкладки) с зазором между ними.
Функциональные возможности
В цепях постоянного тока элемент некоторое время накапливает заряд на обкладках и не пропускает электроны через диэлектрик. Это значит, что в начальный момент постоянный ток проходит через деталь до окончания заряда. Такое же происходит и при разряде.
Важно! Ток, который периодически изменяется, элемент пропускает через себя. Такое возможно, потому что двухполюсник циклически перезаряжается при смене полярности электричества.
Характеристики
Напряжение, создаваемое на обкладках двухполюсника, равно разности потенциалов:
Зная напряжение и заряд, можно вычислить ёмкость (С). Это одна из основных характеристик двухполюсника:
Электроёмкость является физической величиной, которую определяют, разделив заряд пластины на разность потенциалов между пластинами. Единица измерений C – фарада (Ф).
К сведению. Ёмкость, равная 1 Ф, – большая величина, поэтому на практике её измеряют: в микрофарадах (мкФ), пикофарадах (пФ), нанофарадах (нФ).
К остальным параметрам двухполюсника относятся:
Когда масса корпуса детали значительно меньше, чем общая масса электролита и пластин, тогда достигается максимально высокая плотность энергии.
Номинальным называется такое напряжение, при котором элемент может работать длительное время, без нарушения (отклонения) рабочих характеристик.
Емкостные двухполюсники бывают:
Неполярные детали при подключении не ориентированы на полярность выводов заряда источника питания. Особенность электролитических элементов связана с химической реакцией между диэлектриком и электролитом. У таких моделей есть анод (положительный вывод) и катод (отрицательный вывод).
Разновидности емкостных элементов
Емкостные двухполюсники различают по следующим видам:
Пусковые конденсаторы относятся к двухполюсникам специального назначения.
Простые способы присоединения электромотора
Простейшее включение моторов – присоединение к трёхфазной сети. Электрообмотки мотора соединяются двумя способами:
Порядок соединения указаны на крышке клеммника с обратной стороны.
Внимание! Соединение обмоток «треугольником» быстро выводит двигатель на максимальную мощность, но тогда величина пускового тока возрастает семикратно. Плавный пуск, при отсутствии пускового реостата, затруднён.
Соединение обмоток «звездой» позволяет устойчиво и длительно работать мотору при плавном запуске. Машина выдерживает кратковременные перегрузки и не перегревается. Мощность её несколько ниже, чем при альтернативном подключении.
Соединить в одну точку начала обмоток могут уже при изготовлении. На клеммник выводят только три их конца. Поэтому выводы просто подключают к фазам сети. Направление вращения выбирают, изменяя местами подключение выводов к двум соседним фазам.
Специфика схем с конденсаторами
Когда подбирают типы включения электромашин при помощи пусковых и рабочих двухполюсников к сети 220 вольт, то выделяют следующие:
К сведению. Какие отличия между пусковыми и рабочими двухполюсниками? «Пусковыми» называются элементы, применяемые только для запуска, а «рабочими» – используемые в работе постоянно.
Схемы подсоединения к линии 380 В
В применении емкостных элементов, при подключении 3-х фазного мотора к сети 380 вольт, нет необходимости.
Схемы включения в однофазную сеть
При монтаже однофазного мотора в однофазную линию его запуск осуществляют, используя дополнительную обмотку. Такой двигатель имеет три вывода:
Когда отсутствует маркировка, катушки «прозваниваются» тестером для определения правильности подсоединения.
Тип сборки «Треугольник»
Для присоединения асинхронной трёхфазной машины в однофазную линию возможно применение соединения «треугольник». Пусковая емкость включается согласно схеме.
Тип сборки «Звезда»
Аналогичный принцип сборки цепи запуска 3-х фазного двигателя, обмотки которого соединены «звездой». Когда есть возможность самостоятельно выполнить такое соединение обмоток, то его осуществляют на клеммнике.
Величина емкости: рабочей и пусковой
Удельную ёмкость этих элементов можно высчитать, используя онлайн-калькулятор в сети интернет. Расчёт делают, самостоятельно пользуясь формулами.
Для запускающего элемента
Известны две формулы для определения ёмкости пускового двухполюсника:
Номинальный ток рассчитывают, пользуясь выражением:
Здесь:
Для рабочего элемента
Подобрать рабочий конденсатор можно из расчёта:
Запущенный и устойчиво работающий двигатель нуждается в применении рабочей ёмкости для вращения под нагрузкой.
Упрощенный вариант расчета пускового элемента
Грубо подобрать C можно, учитывая, что на каждые 0,1 кВт должно приходиться 7 мкФ (Сп = 70*P). Когда двигатель не запускается, ёмкости мало, когда при работе перегревается – много.
Пусковой конденсатор
Если выбирать в качестве пускового элемента один из металлобумажных типов, то можно остановиться на таком, как – мбгч.
Это герметизированный и высоковольтный запускающий элемент. Его выпускают с величиной постоянной ёмкости до 10 мФ и рассчитанным на напряжение 250-1000 В. Применяют такой двухполюсник в сетях любого рода тока.
Какой тип использовать
Требования к конденсаторам для запуска электродвигателей простые:
Есть небольшие нюансы для электрических машин, различающихся по принципу работы.
Для работы с трехфазным электродвигателем
В этом случае деталь осуществляет сдвиг фазы у обмотки асинхронной машины, и ее ёмкость должна быть высокой. Создание пускового момента и дальнейшая работа под нагрузкой требуют более точного подбора этой характеристики элемента.
Включение с однофазным электродвигателем
Пусковые конденсаторы здесь применяются для присоединения дополнительной обмотки. Она предназначена для запуска мотора и может быть включена как постоянно, через двухполюсник, так и кратковременно без него.
Особенности выбора детали
Выбранные конденсаторы пусковые соответствуют подаваемому напряжению. Величина их ёмкости не должна позволять двигателю перегреваться во время работы и легко запускать его в момент включения. Особых сложностей с подбором элементов не возникает.
Использование электролитических конденсаторов
Пусковой конденсатор для начала работы трёхфазного двигателя от 220в обязан иметь большую ёмкость. Чтобы сдвинуть с места вал движка мощностью 3 киловатта, необходимо 2100 мкФ ёмкости. Для подбора такой величины С понадобится целая батарея неполярных компонентов. Электролитические двухполюсники (электролиты) обладают большей ёмкостью при меньших размерах. Но включение их в цепь переменного тока надолго недопустимо.
Осторожно. При длительном присоединении емкости электролит закипает, и элемент взрывается.
Рабочее напряжение
У конденсаторов для электродвигателей напряжение Uном должно быть выше Uпит. Если питающее напряжение 220 В, то элемент берут с Uн = 250-400 В.
Подключение электромотора своими руками
Как подобрать конденсатор для однофазного двигателя, уже понятно. Отбор конденсаторов для трехфазного мотора рассмотрен. Как же практически смонтировать схему для пуска двигателя, что для этого необходимо?
Схема состоит из следующих компонентов:
Зачем нужна пусковая кнопка? Для кратковременного подключения электролитического двухполюсника и начала вращения двигателя. Собирается цепь согласно схеме на картинке ниже. Все соединения производятся под болтовые зажимы. Оголённые участки проводов подлежат обязательной изоляции.
Применение запускающих и рабочих конденсаторов позволяет осуществить запуск двигателей в любой цепи. Емкости двухполюсников должно быть достаточно для начала вращения и устойчивой работы под нагрузкой. Детали предпочтительно использовать новые.
Видео
Т.к. вы неавторизованы на сайте. Войти.
Объявления на НН.РУ — Стройка
Стол кухонный милан новый с доставкой бесплатно до подъезда по городу нижний новгород дзержинск. Размер: 1154*752*756 мм каркас: ножки.
Цена: 4 500 руб.
ОПГС в мешках и валом! Без выходных! Доставка по городу и области! Любая форма оплаты!
Цена: 1 350 руб.
Набор кухонный уголок стол табуреты новые бесплатно доставка по городу нижний новгородфабрика дасторг предлагает — кухонные уголки со.
Цена: 8 050 руб.
Набор орхидея ясень новая бесплатно привезу по городу нижний новгород дзержинск. Есть другие цвета и модели от 5000руб распродажа.
Цена: 7 500 руб.
В Нижнем Новгороде настоящий строительный бум. В каждом районе города появляются новые дома, которые будут сдаваться в ближайшие годы.
