Навесная фасадная система с воздушным зазором
Навесные фасадные системы с воздушным зазором – это наружная отделка стен, которая состоит из облицовки и металлической подконструкции, закреплённых на фасаде с сохранением воздушного канала. Такие фасады получили широкое распространение на территории РФ и отличаются огромным ассортиментом облицовочного материала.
Особенности
Конструкция навесной фасадной системы с воздушным зазором отличается долговечностью и выполняет защитную функцию для несущей стены. Летом такой экран из облицовки выступает защитой от солнечного нагрева. Воздух вдоль стены свободно циркулирует, нагреваясь, тут же удаляется за пределы системы.
В дождливую и снежную погоду облицовка эффективно защищает стены от влаги, которая постоянно улетучивается вслед за потоком воздуха. Также такой экран успешно справляется с угрозой ветровой эрозии.
В качестве дополнительной функции можно отметить возможность утепления фасада. Правда в таком случае под обшивку устанавливается слой утеплителя, а воздушный канал обустраивается между декоративной отделкой и утеплителем, зафиксированном на стене.
Ширина воздушного зазора в различных документах колеблется от 20 до 50 мм. Эти цифры характерны для США и Европы. В России обычно выполняется больший зазор, особенно в холодных регионах с обилием влаги, где важность сухого утеплителя и стены выше.
Требования к каркасу (подконструкции)
Надёжность и долговечность облицовки с воздушным зазором во многом зависят от подбора подконструкции (каркаса) и правильной её установки. Требования просты и понятны:
Дополнительные бонусы вроде термопереходов, нивелиров кривизны стены и звукопоглощающие уплотнители значительно повышают комфорт использования вентилируемых фасадов и, несомненно, продлевают срок их службы.
Виды облицовки
Универсальные подконструкции оснащаются рядом удобных креплений, которые расширяют диапазон облицовочного материала. Это может быть:
Это далеко не полный список, который постоянно пополняется новым ассортиментом. Например, последнее нововведение – это солнечные панели.
Преимущества использования
Навесная фасадная система с воздушным зазором – это современная технология отделки фасадов с широким диапазоном цен. Она не требовательна в уходе, при необходимости легко ремонтируется и не оказывает деструктивного действия на несущие стены.
О навесных фасадных системах с воздушными зазорами
Навесные фасадные системы с воздушным зазором достаточно часто используются для отделки внешних стен зданий, что обусловлено преимуществами этой технологии. С учетом этого факта стоит разобраться в главных особенностях подобных конструкций, а также в технологии их монтажа.
Зачем нужен воздушный зазор
Воздушная прослойка в вентилируемых фасадах устраивается для создания вертикального воздушного потока, выносящего избыточную влагу наружу. Это помогает минимизировать вероятность коррозии конструктивных элементов таких фасадов. К другим важным особенностям этих фасадов стоит отнести:
Теплоизолирующие свойства таких фасадов дают возможность сократить расходы на отопление зданий на 30-40 процентов. Это помогает достаточно быстро окупить монтаж подобных конструкций.
“Использующийся в вентфасадах утеплитель выводит точку росы за предел несущих стен. Это обеспечивает сохранность и конструктивную целостность основных конструкций здания и оказывает непосредственное влияние на увеличение сроков службы строения.”
Каким должен быть размер вентзазора
Текущие требования к размерам вентзазора были разработаны на основе длительных исследований, чьей целью было определение оптимальной толщины зазора между навесным фасадом и внешними стенами отделываемого здания для обеспечения нужной теплоизоляции и максимального срока службы конструктивных элементов подобных фасадов.
Согласно действующим правилам монтажа таких конструкций, необходимо учесть ряд нюансов для обеспечения свободной циркуляции воздуха между отделываемой стеной и панелями навесных фасадов. С этой целью в документе СП 23-101-2000 «Проектирование теплозащиты зданий» было указано, что толщина вентзазора должна быть не меньше 40 и не больше 100 миллиметров.
В странах Европы и США регламентирован размер вентзазора 25-55 миллиметров. Такая разница объясняется более суровыми климатическими условиями в большинстве регионах России и в необходимости создания более качественной теплоизоляции несущих стен зданий.
Технология монтажа вентфасада с воздушной прослойкой
Вентзазор в вентилируемом фасаде монтируется на внешних стенах здания следующим образом:
“ В целом при следовании рекомендаций им инструкций по монтажу таких навесных вентилируемых фасадов, особых проблем с отделкой домов с помощью подобных конструкций возникнуть не должно.”

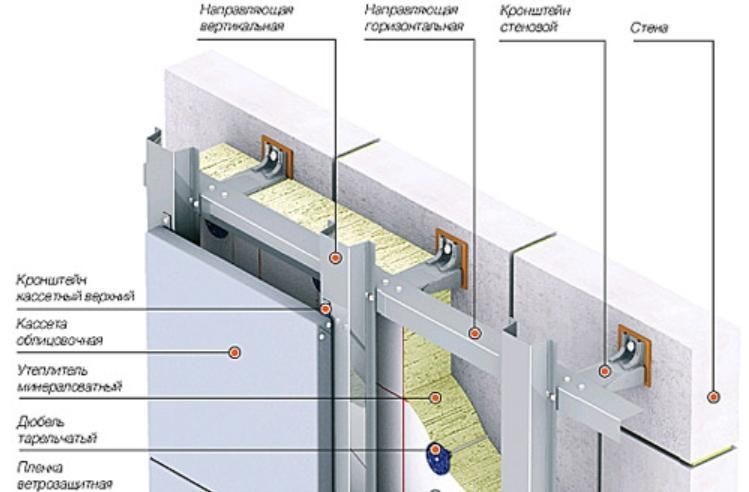

Конструкции навесной фасадной системы с воздушным зазором
Всем привет! Сегодня хочу поговорить с вами подробнее о конструкции навесной фасадной системы с воздушным зазором.
Фасады навесного типа применяются в строительстве частных домов, офисных зданий и производственных сооружений довольно часто.
Я уже неоднократно затрагивал вопрос навесных фасадов, говорил о наличии в них воздушного зазора. Но зачем он нужен и как влияет на конструкции, еще не обсуждал. Хочу исправить эту ошибку.
Понятие о зазоре
Если посмотреть на такие конструкции навесной фасадной системы с воздушным зазором как Newton Systems типа СКК-СК-003 или Премьер-Профлист ВФ МП ФЦ НК КП, то можно увидеть в них одну общую черту. Это наличие воздушного зазора.
То же самое касается продукции Феникс Систем, Роснон 100, Диат, Nord Fox и Hilti VFH Stone.
Множество стальных и алюминиевых вентфасадов в своей конструкции обязательно имеют воздушную прослойку. Это один из ключевых компонентов.
У вентзазора есть несколько основных функций. А именно:
Именно из-за этой разности давления дождевая вода стремится проникнуть под обшивку сквозь наружные облицовочные материалы.
Если говорить простыми словами, то такие фирмы как Диат, Металл Профиль или Alucom используют вентзазоры для сохранения целостности стен, которые могут разрушаться под действием воды и влаги. Плюс этот зазор положительно сказывается на микролимате внутри помещений.
Опираясь на рекомендации по проектированию, при обшивке большого количества зданий и частных домов применяются навесные фасады с воздушной прослойкой.
Размеры зазора
Мало просто оставить какой-либо зазор, лишь бы он был.
Производители вентфасадов, как и разработчики, совместными усилиями развивают нормативную базу. Их задача заключается в том, чтобы сделать навесные конструкции максимально безопасными и долговечными.
Причем вопрос вынесен на общегосударственный уровень, и существуют соответствующие нормативные документы. В них прописывается также максимальный и минимальный зазор, который может использоваться в конструкции навесной фасадной системы с воздушным зазором.
Свод правил декларирует, что ширина воздушной прослойки может варьироваться в пределах от 40 до 100 мм.
В западных странах существуют аналогичные стандарты и нормативы. Только у них зазор составляет от 25 до 50 мм.
Это обусловлено разницей в климате. В России он более суровый, а потому требует увеличения зазора. Плюс не последнюю роль играет материал и качество стен в старых постройках. Далеко не везде при строительстве выдерживалась вертикаль, из-за чего неровности стен приходится компенсировать подсистемами и увеличивать воздушную прослойку.
Вентфасады с зазором являются эффективным способом отделки наружных несущих стен. Монтаж подобных узлов регламентируется множеством документов, которые формировались исходя из испытаний и опыта эксплуатации.
Процедура монтажа
Вообще о технологии монтажа вентфасада я уже рассказывал в отдельном материале. Но все же хочу еще частично затронуть этот вопрос.
При установке подобной системы важно придерживаться определенного алгоритма и последовательности действий.
Потому процесс делится на несколько этапов. А именно:
Тут все понятно и стандартно. Ничего нового для вентфасадов.
Несмотря на кажущуюся простоту установки навесных систем, для их монтажа лучше пригласить опытных специалистов. Далеко не все способны качественно выполнить такую работу своими руками.
Преимущества и недостатки
Сразу скажу, что такой вопрос как цена не будет относиться к сильным или слабым сторонам фасадов с воздушной прослойкой.
Сам зазор на стоимость не влияет. Это лишь задача мастеров по монтажу при организации подсистемы оставить прослойку нужной ширины между стеной здания и навесным фасадом. Ценообразование вопрос довольно сложный, и зависит от множества факторов.
Главной отличительной особенностью рассматриваемой конструкции является именно использование воздушного канала. Он находится непосредственно между облицовочным покрытием и утеплительным материалом, который крепится к стене. Получаемый канал создает вертикальный поток воздуха, который выводит избыточную влагу наружу.
Свойства прослойки позволяют ей поддерживать в сухом состоянии компоненты внутри навесной системы. Это защищает тот же утеплитель от разрушения и гниения, предотвращает коррозию металлической подсистемы и каркаса.
Можно выделить еще несколько значимых преимуществ. А именно:
Использование таких систем с зазором примерно на 30-40% снижает затраты на отопление внутри помещений. Они получаются теплыми и не страдают от избыточной влажности.
Нет эффекта консервации стен, а потому микроклимат внутри становится благоприятным и комфортным.
Если кто знаком с таким понятием, то вентфасад выводит точку росы за пределы стен.
Но есть у системы и свои недостатки. В основном они связаны с использованием горючих компонентов и с несоблюдением технологии монтажа.
Загореться может облицовка, утеплительный материал и ветрозащитная мембрана. Те же виниловые панели начинают активно полыхать. В этом плане производителям есть куда стремиться.
Плюс не существует конкретного ГОСТа по монтажу таких систем. Хотя есть свод правил, нормативов и рекомендаций.
Подводим итоги
В современных условиях вентфасады, имеющие воздушную прослойку, стали прекрасным решением для облицовки множества зданий. Это касается новых сооружений и домов старого фонда.
Вентфасады получили широкое распространение в частном строительстве, ими регулярно обшиваются офисные здания. Это экономически выгодно, а также внешне очень привлекательно. Эффективность работы вентфасадов бесспорная. Хотя свои недостатки у систем также есть. Но в основном это касается тех случаев, когда применяются пожароопасные материалы. В остальном у меня особых претензий к ним нет.
Кстати, в этой статье можете узнать все подробности о точке росы.
А что думаете вы насчет фасадов с воздушной прослойкой? Сталкивались ли с ними? Насколько они себя оправдывают? Или мокрые фасады все равно лучше?
Делитесь своими впечатлениями и мнением на этот счет.
У меня на этом все. Спасибо вам за внимание и поддержку проекта!
Подписывайтесь, комментируйте, задавайте вопросы и рассказывайте о нас своим друзьям!
Конструкции навесной фасадной системы с воздушным зазором что это
РЕКОМЕНДАЦИИ
ПО ПРОЕКТИРОВАНИЮ НАВЕСНЫХ ФАСАДНЫХ СИСТЕМ С ВЕНТИЛИРУЕМЫМ ВОЗДУШНЫМ ЗАЗОРОМ ДЛЯ НОВОГО СТРОИТЕЛЬСТВА И РЕКОНСТРУКЦИИ ЗДАНИЙ
1. РАЗРАБОТАНЫ: Центральным научно-исследовательским и проектным институтом жилых и общественных зданий (ЦНИИЭП жилища).
2. ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ И ИЗДАНИЮ Управлением перспективного проектирования и нормативов Москомархитектуры.
3. УТВЕРЖДЕНЫ указанием Москомархитектуры от 18.02.2002 г. N 20.
1. Введение
1.1. Одним из наиболее эффективных способов решения задачи сокращения энергетических затрат на отопление зданий в соответствии с требованиями II этапа энергосбережения СНиП II-3-79* и МГСН 2.01-99 является многослойная конструкция утепления и отделки наружных стен с вентилируемым воздушным зазором между слоем наружной отделки фасада (экраном) и слоем утеплителя, расположенных с внешней стороны несущих конструкций наружной стены. Такие системы утепления и отделки наружных стен и зимой и летом позволяют поддерживать режим теплообмена таким, что это создает достаточно комфортные условия проживания, а во время отопительного сезона позволяет не превышать нормативный расход энергоресурсов на отопление помещений.
1.2. Известно около 20 отечественных и зарубежных систем утепления и отделки наружных ограждений зданий с вентилируемым воздушным зазором, часть из них применяется в г.Москве, в том числе, «Марморок», «Союз «Метроспецстрой», «Техноком» (Интерал), «Каптехнострой» и др. При этом техническими параметрами отдельной системы владеют только предприятия (фирмы)-разработчики этой системы. А у многих проектных организаций, работающих в г.Москве данные необходимые для применения систем наружных ограждений с вентилируемым воздушным зазором, в разрабатываемых проектах отсутствуют.
1.3. Рекомендации по проектированию навесных фасадных систем с вентилируемым воздушным зазором для нового строительства и реконструкции зданий являются методическим и справочным пособием при разработке проектов наружных ограждений, где применяется фасадная система с вентилируемым воздушным зазором и в соответствии с поставленной задачей, содержат следующие данные:
— технические решения и отличительные особенности систем с вентилируемым воздушным зазором;
— возможности систем по архитектурному оформлению фасадов;
— комплектующие материалы и изделия систем (несущие конструкции, утеплитель, облицовочные фасадные материалы и др.);
— состав исходных данных для проектирования систем;
— определение основных параметров систем;
— прочностные расчеты несущих конструкций систем;
— теплотехнические расчеты систем;
— технико-экономические показатели систем;
— основные положения по производству работ и контролю качества;
— основные положения по эксплуатации систем.
1.4. Методический материал, приводимый в Рекомендациях, базируется на ряде конкретных систем, на примере которых практически могут быть рассмотрены все конструктивные и отделочные элементы, применяемые в системах с вентилируемым воздушным зазором, а также разработаны методики прочностных и теплотехнических расчетов, выполнение которых необходимо при проектировании конкретных объектов.
В настоящих Рекомендациях рассматриваются системы, уже зарекомендовавшие себя в результате их применения в практике строительства, в том числе, в г.Москве, и технические решения которых с необходимыми обоснованиями в настоящее время (сентябрь 2001 г.) рассматриваются в Федеральном центре сертификации Госстроя РФ для оформления Технических свидетельств. К таким системам относятся следующие: «Марморок», «Союз «Метроспецстрой», «Каптехнострой», «Гранитогрес», «Техноком» (Интерал), «Мосрекон-М», «Краспан» и «И-KON».
1.5. Настоящие Рекомендации предназначены для проектных и инвестиционных организаций, работающих в области жилищно-гражданского строительства.
2. Назначение и область применения систем
2.1. Все системы предназначены для наружной отделки и утепления наружных стен жилых и гражданских зданий в соответствии с II этапом энергосбережения СНиП II-3-79* и МГСН 2.01-99, в том числе, для строящихся и реконструируемых зданий в г.Москве. Вместе с тем, все рассматриваемые системы могут применяться только для отделки фасадов зданий без дополнительной теплоизоляции наружных стен.
2.2. Предельная высота зданий, для которой можно применить конкретную систему, и другие ограничения приводятся в соответствующем разделе Приложения к Техническому свидетельству Госстроя РФ на применяемую систему.
3. Конструктивные решения систем
3.1. Принципиальное конструктивное решение всех систем утепления и наружной отделки наружных стен зданий одинаково и заключается в том, что на несущие конструкции наружной стены с внешней стороны устанавливают и фиксируют сплошной слой плит утеплителя и элементы несущего каркаса, посредством которого на стене, с определенным зазором относительно слоя утеплителя, монтируется плитный или листовой отделочный материал (экран). Зазор между экраном и слоем утеплителя необходим для эффективного удаления влаги и паров, мигрирующих из помещений через наружную стену на улицу.
3.2. Отличие между системами заключается в различных способах крепления плит утеплителя на несущих конструкциях наружной стены, в материале и геометрии отдельных элементов несущего каркаса, а также в схеме их расположения на поверхности основания, в выборе отделочных материалов и способе их крепления к несущему каркасу. Кроме того, системы отличаются способами решения архитектурного облика фасада, в том числе, по возможности придания зданиям индивидуальной выразительности.
Отличительные особенности каждой системы будут приводиться в дальнейшем изложении их конструктивных решений.
3.3. В настоящих Рекомендациях используется следующая терминология:
элементы несущего каркаса:
— кронштейны (консоли) крепятся дюбелями и анкерными винтами непосредственно к основанию, наиболее развитый размер этого элемента расположен по нормали от основания, за счет его изменения в основном решается величина, на которую облицовочный слой отнесен от основания, остальные элементы каркаса крепятся к кронштейнам;
3.4. Система «Союз «Метроспецстрой»
Адрес: 103012, Москва, Б.Черкасский пер., д. 4, стр. 2. Тел./факс 921-00-49, тел. 928-81-55.
По проектированию и применению этой системы в 2001 г. выпущены Рекомендации [19]. Здесь приводятся ее основные конструктивные решения и отличительные особенности.
Несущий каркас системы включает кронштейны основные и промежуточные, вертикальные промежуточные профили и горизонтальные профили, к которым крепится облицовочный материал. Все элементы несущего каркаса выполнены из анодированного алюминия, их изготовителем является завод «Металлоконструкция» (г.Видное, Московская область).
В качестве утеплителя применяются минераловатные плиты, которые крепятся к основанию специальными дюбелями. Если применяется утеплитель без кашированной внешней поверхности, его укрывают паропроницаемой влаговетрозащитной пленкой.
Для формирования экрана могут применяться различные отделочные материалы: плиты из природного камня (мрамора или гранита), стеклофибробетона, керамогранита и др. При этом для плит из природного камня используется специальный горизонтальный профиль, вертикальные полки которого входят в пазы, выфрезерованные в верхнем и нижнем торцах облицовочных плит.
Остальные отделочные материалы крепятся к горизонтальному профилю другого сечения с помощью кляммеров из нержавеющей стали или алюминиевых. Конструктивное решение системы показано на рис.3.1-3.3.
В данной системе архитектурный облик фасада создается за счет выбора цвета и фактуры фасадной поверхности, кроме того, пластика фасада может быть достигнута за счет устройства облицовочного слоя на разных расстояниях от основания, а с помощью специального каркаса и облицовочных плит непрямоугольной формы можно создавать на фасаде более сложные архитектурные формы.
3.5. Система «Марморок»
Разработчик и поставщик основных комплектующих деталей ООО «Компания РВМ-2000».
Адрес: 125047, Москва, ул. 4-ая Тверская-Ямская, дом 31. Тел. 250-44-96, факс 251-50-59.
По проектированию и применению этой системы в 2001 г. выпущены Рекомендации [18]. Ее конструктивные решения и основные отличительные особенности следующие.
В системе применяются три вида элементов несущего каркаса: кронштейны, горизонтальные и вертикальные профили, которые выполнены из листовой оцинкованной стали толщиной от 0,55 до 1,5 мм. На полках вертикального профиля с шагом 100 мм выштампованы крючки и полоски для фиксации облицовочных плиток. В отличие от других систем здесь утеплитель надежно закреплен на основании без дюбелей, только элементами несущего каркаса. Выполняется это следующим образом: после установки консолей с шагом по вертикали, равным высоте плит утеплителя к ним крепятся горизонтальные профили, на которые устанавливается горизонтальный ряд плит утеплителя. Если это предусмотрено проектом, плиты утеплителя вместе с горизонтальными профилями покрываются влаговетрозащитной пленкой, после чего на горизонтальные профили с шагом по горизонтали 300 мм крепятся вертикальные профили, окончательно прижимая утеплитель к основанию. В качестве облицовочного материала применяется плитка «Марморок», изготовленная прессованием из каменной крошки на цементном вяжущем и покрытая гидрофобным составом. Плитка, имеющая с задней стороны специальную складку, навешивается на крючки вертикального профиля и фиксируется полоской. Крючки и полоски во время монтажа плиток, отгибаются в рабочее положение. Конструктивное решение системы поясняется рис.3.4 и 3.5.
В этой системе архитектурное решение фасада может быть достигнуто за счет применения облицовочных плиток разного цвета и фактуры, а также сочетанием различных цветов. Могут применяться такие архитектурные детали, как венчающие и промежуточные карнизы, пояски, обрамления окон и дверей, венчающие элементы в виде фиал и шатровых участков крыши. Эти архитектурные детали выполняются преимущественно из оцинкованной листовой стали с полимерным цветным покрытием способом гнутья из предварительно выкроенной заготовки.
3.6. Система «ИНТЕРАЛ»
Адрес: 119530, Москва, пр-д Стройкомбината, дом 5. Тел. 441-22-33, 441-23-22, факс 442-93-73.
Вертикальные профили в этой системе применяются нескольких типов, сечения приводятся на рис.3.7.
В этой системе, также как и в других, в качестве утеплителя применяются минераловатные влагостойкие плиты преимущественно с кашированной поверхностью. Плиты утеплителя и влаговетрозащитная пленка крепятся к основанию специальными дюбелями с широкой тарельчатой шляпкой. Поскольку в приводимых далее системах, кроме системы «Мосрекон», отсутствует специфика, которая может влиять на конструктивное решение слоя утеплителя, далее возвращаться к этому вопросу нет необходимости.
Плиты керамогранита торговых марок «AGROB BUCHTAL», «IMOLA» и др. поставляются размерами 600х600 мм, 600х300 мм и 600х900 мм различных цветов и фактуры.
Многослойные алюминиевые листы с пластиковой или минеральной прослойкой торговых марок «Alucobond», «Reynobond» и «Alpolic», в том числе и с цветным покрытием. Толщина листов 3 мм, 4 мм и 6 мм. Размер поставляемых листов 1100 мм и 1500 мм x 3200 мм.
Кассетные панели из оцинкованной стали или алюминиевых листов с цветным покрытием PVDF или полиэстерным.
Для перечисленных выше облицовочных материалов существуют разные способы их крепления на вертикальных профилях несущего каркаса.
Фибробетонные листы крепятся к полкам вертикальных профилей саморезами или заклепками из оцинкованной стали или алюминиевыми, шляпки которых окрашиваются под цвет фактурного слоя облицовочного материала.
Для крепления в облицовочном материале и полках вертикальных профилей сверлятся отверстия. Конструктивное решение системы показано на рис.3.8 и 3.9.
Крепление плит керамогранита может выполняться двумя способами: с открытым креплением, которое выполняется с помощью кляммеров из нержавеющей стали, укрепленных заклепками на полках вертикального профиля, и со скрытым креплением, для которого к вертикальным профилям дополнительно крепятся специальные горизонтальные профили, а к тыльной стороне плит керамогранита посредством цангового анкера крепятся по 4 кронштейна, которые легко фиксируются на 2-х горизонтальных профилях (рис.3.10).
Многослойные алюминиевые листы можно крепить к вертикальному профилю заклепками так же, как это делается при креплении фибробетонных листов, либо изготовить из листа кассетную панель и крепить невидимым способом к специальным вертикальным профилям П-образного сечения со штифтами (рис.3.11 и 3.12).
При изготовлении кассетных панелей из листа выкраивается заготовка, края которой загибаются, чтобы получить корытообразную панель. В боковых вертикальных стенках панели делаются просечки, посредством которых панель навешивается на втулки, закрепленные в вертикальных профилях.
Архитектурный облик фасада так же, как и в других системах, можно создать за счет подборки нужных облицовочных материалов, их цвета и его сочетаний, кроме того, в этой системе из листовых материалов (многослойные алюминиевые листы, листы из оцинкованной стали и алюминия) можно выкраивать и выгибать различные архитектурные формы.
