Короткоходная Кулиса
Всем привет ребят, на днях поставил Короткоходную кулису.
Часто здесь на форуме слышу вопросы, а что это такое, а как, а зачем…
Зачем нужна короткоходная кулиса
Преимущество короткоходной кулисы по сравнению со стандартной заключается в том, что она позволяет снизить ход рычага коробки передач для включения — выключения передач. Помимо этого переключения передач в нашем автомобиле становятся более четкими.
В отличии от стандартного рычага переключения передач короткоходная кулиса имеет другие углы изгиба рычага, за счет измененной геометрии переключения становятся более быстрыми и четкими.
Еще часто бывают такие речи типо:
-«Ага, поставил кулису через несколько месяцев перебирай коробку.»
-«Не буду ставить, дабы не ушатать коробку.»
Ну и прочее…
Ход рычага становится меньше из-за того, что — «короткоходная кулиса имеет другие углы изгиба рычага, за счет измененной геометрии». Если есть начальный курс физики в голове, то не сложно это понять. Ход уменьшается — сила включения увеличивается. И наоборот, в стандартной кулисе включаются передачи очень легко, но ход большой, тоесть: ход большой — сила включения маленькая. О какой разрухе тут речь идет.
И еще, чуть не забыл. Куда пропадает люфт и дребезг рычага. А пропадает он потому что мы ставим безлюфтовый калино кардан.
Для наглядности фото двух кулис, сток и КК:
Фото не мое, но кулиса у меня один в один.
Теперь про установку.
Все расписывать не хочу, а расскажу просто в двух словах. Демонтируем аккуратно старую кулису и карданчик. Вставляем новую и новый калино кардан. Для процедуры настройки необходим обязательно напарник. Я настраивал по задней скорости, то есть перед тем как разобрать сток кулису, втыкаете заднюю передачу и разбираете. Когда поставили уже КК, устанавливаете рычаг в положение задней скорости и регулируете зацеп, как ручка будет и идеальном положении для задней скорости, затягиваете все узлы и проверяете остальные скорости. Если какие то скорости пропали или что то не устраивает, все узлы отпускаем и настраиваем по новому.
Очень многое в этом деле зависит от настройщика, если руки не кучерявые, то все настроится и будет четко работать. Многие пишут что после установки КК задняя скорость стала включаться плохо или включается без утопления, или вылетает — это просто не корректная настройка и ничего больше. У меня все включается четко и задняя включается с утоплением и за зацеп.
Теперь что я получил на практике а не в теории. Ход рычага стал намного меньше. Включения четкие. Динамика машины улучшилась. Дребезг пропал и в салоне стало гораздо тихо, прям гораздо тихо после её установки. Может я конечно тороплю события про тишину в салоне, так как при замене КК, заменил еще и масло в коробке на Mobil 75w90 4gl, возможно что тишина именно из за масла, так как коробка стала работать очень тихо.
В заключении могу сказать что Короткоходная кулиса очень удобная вещь. А если еще и учесть её копеечную цену и кучу плюсов от установки, то все сомнения должны отпасть. И еще хочу посоветова масло Mobil 75w90 4gl? уж очень оно произвело на меня впечатление.
Кому необходим подробный отчет по установке с фото, могу в личку скинуть ссылку где все расписано с фото.
P.S. Короткоходку мне подарила девушка на 23февраля, чему я безумно был рад! ))))
Всем спасибо за внимание, ровных дорог! )
Короткоходная кулиса, разница во времени переключения.
Привет всем, сегодня поговорим о такой штуке как короткоходная кулиса.
Для начала рассмотрим, что вообще такое эта кулиса и зачем она нужна в автомобиле.
Начнем с того, что само название кулиса является народным. Техническое название — тяга привода управления коробки передач, с ней жестко связан рычаг выбора передач. Многие считают что кулиса и рычаг это одно целое, однако, это не так, они лишь детали одного механизма. Далее не будем выпендриваться, и продолжим называть как все.
Если кто-то не хочет читать можно посмотреть видео, но на самом деле текстовая версия и видео взаимно дополняют друг друга.
Уже из названия становится ясно для чего она необходима:
— передача управляющего воздействия на шток выбора передач
— соединение с рычагом выбора передач в салоне
— «направляющая» в крепление рычага выбора передач к кузову
Схема привода переключения передач автомобилей ВАЗ
Рассмотрим устройство и принцип работы короткоходной кулисы.
На иллюстрации ниже схематически расположено перемещение рычага выбора передач при включении первой передачи из положения нейтральной передачи.
Точки «О» и «F» — это заводской РПП в положении нейтральной передачи. Чтобы включить первую передачу вам нужно передвинуть тягу, которая соединяется с рычагом в точке «B» — в точку «А». При этом ручка рычага переключения передач переместится в точку «Е». Чтобы сократить перемещение рычага переключения передач необходимо переместить точку его соединения с кулисой в точку «D», это позволит продвинуть тягу (кулису) на необходимое расстояние с меньшим ходом рычага. Единственный момент, это очень значительно возрастет усилие, которое необходимо для переключения передачи, чтобы скомпенсировать этот момент применяют удлинение самого рычага, главное соблюсти баланс, чтобы сократить ход и не сильно увеличить усилие.
Да, ты правильно подумал, короткоходную кулисувозможно изготовить своими руками, хотя при её стоимости этим можно заниматься только при наличии желания «позаниматься сексом» с металлом и сделать её самому.
Данная доработка чрезвычайно актуальна практически для всей линейки автомобилей ВАЗ с передним приводом.
Особенно актуальна для:
— семейство Самара, такие как 2108, 2109 и модификации
— десятое семейство, такие как 2110, 2111, 2112 и модификации
— семейство Самара 2, такие как 2113, 2114,2115 и модификации
— семейство приор при КПП без тросового привода
Автомобили семейства Калины и её «родственников» с рождения имеют более удачный в этом плане механизм, и эффект от установки короткоходной кулисы будет не таким значительным. Также на автомобилях этого семейства впервые был установлен «безлюфтовый» шарнир в народе карданчик, его без проблем можно установить вместо родного и тем самым дополнительно улучшить четкость переключения передач. Для установки карданчика в стандартную кулису его потребуется немного обрезать, короткоходные кулисы «обрезания» карданчика не требуют.
Некоторым людям установка карданчика отбивала желание установки короткоходки, т.к. одна его установка дает хороший бонус в четкости включения передач.
Сама установка кулисы обычно не вызывает никаких проблем и практически полностью совпадает с установкой заводской кулисы. Если ход рычага выбора передач сократить слишком сильно может перестать работать фиксатор задней передачи, шток на рычаге просто не достанет до пластины фиксатора. Езда задом при слишком коротком ходе будет теоретически возможна, но на практике при каждой необходимости движения задом будет литься поток нецензурной брани т.к. передачу потребуется удерживать вручную.
Технологические особенности, достоинства и недостатки, реальный эффект
Сколько реально можно сэкономить во времени разгона при установке короткоходной кулисы.
Теперь настал черёд поистине уникального материала! Огромное количество людей установившее такую кулису сделали именно для снижения времени разгона, кого-то интересует динамика до 100 км/час, а кого-то динамика на квотере. Здесь можно подметить одну маленькую особенность, человек только входящий в тюнинг в подавляющем большинстве не понимает на зачем ему этот квотер, и лишь в дальнейшем начинает оценку динамики автомобиля именно по прохождению 402 метрового участка (квотера)…
Чтобы нам определить на сколько быстрее автомобиль может поехать при установке такой кулисы нам необходимо одно из двух.
Пойти методом сравнения разгона в прямую, для этого необходимо:
— провести как минимум 3-5 разгонов до установки
— провести как минимум 3-5 разгонов после установки
— вывести среднее арифметическое время разгона до и после
— вычесть из большего меньшее
Пойти методом сравнения времени переключения передач, для этого необходимо:
— измеритель времени разгона с возможностью определить время переключения
— проанализировать как можно большее переключений до установки
— проанализировать как можно большее переключений после установки
— вывести среднее арифметическое время переключения до и после
— вычесть из большего меньшее
Метод сравнения предполагает замер до установки и после на одинаковой конфигурации без внесения дополнительных изменений, но я живой человек и как водится, могу прощёлкать этот момент и не замерить время до установки, что и произошло в этот раз. Поэтому в моём случае возможен только второй способ, благо инструмент который позволяет нам провести такое сравнение имеется и данные тоже.
Честно говоря мне второй способ более интересен изначально именно по причине того что массив данных значительно больше и как следствие растет точность результатов.
В качестве измерительного инструмента использую PerfExpert — CarOnboardDyno&Timer. Эта программа устанавливается на телефон, она позволяет измерять характеристики автомобиля, такие как его мощность, крутящий момент и время разгона. Для работы с программой не требуется никакой электронной связи с автомобилем, замеры происходят на базе акселлерометра. Их результаты представлены в виде подробных отчетов с интерактивными графиками по которым вполне возможно искать как оптимальные точки переключения, так и производить точную подстройку прошивку, но это тема отдельной записи.
Как пользоваться программой и в чем суть можно узнать в видео ниже.
Все результаты полученные в программе можно выгрузить в свой аккаунт и анализировать на большом экране, итак как это выглядит:
Короткоходная кулиса коробки передач
Одним из распространенных видов тюнинга механической коробки передач является установка короткоходной кулисы (шорт шифтер, short shifter). Этот вид доработки доступен для всех авто с МКПП, независимо от марки и модели. Популярность такого тюнинга объясняется простотой, доступностью (все можно сделать своими руками) и гарантированным достижением желаемого результата.
Первыми короткоходную кулису применили в автогонках. В мире автоспорта нет мелочей, борьба идет за каждую долю секунды. В погоне за победой, команды старались минимизировать время переключения передач, изменяя узел кулисы. Позже подобное решение пришло в тюнинг гражданских моделей автомобилей.
Кулиса КПП — это механическое устройство, состоящее из тяг и рычагов соединенных между собой различными способами. Предназначение — механическое переключение скоростного режима водителем из салона автомобиля. Короткоходная кулиса применяется для более быстрого переключения скоростей, эффект достигается за счет измененной геометрии приложения сил. Ход рычага КПП уменьшается за счет изменения точки крепления к нему тяги кулисы (рисунок 1).
Существует мнение, что шорт шифтер «убивает» коробку. Мы не согласны, на наш взгляд так могут говорить только люди незнакомые со школьным курсом физики. Изменяя длины тяг и точки их крепления, мы меняем плечо рычага и момент приложения силы. Сам механизм коробки работает также, как и до изменений, стало быть на работе и ресурсе КПП это никак отразиться не может. Мы рекомендуем сделать это хотя бы потому, что снятие механизма кулисы позволит провести дефектовку, заменить выработанные втулки, и тем самым устранить возникшие в ходе эксплуатации люфты.
Мы рекомендуем установку короткоходной кулисы, тем кто уже установил облегченный маховик. Ее преимущества позволят нивелировать недостатки от езды на легком маховике.
Короткоходная кулиса, плюсы:
Существует множество способов переделки стокового механизма в шорт шифтер. Все работы легко проводятся своими руками.tumblr_nc2o813fQ71qzb388o1_1280
Алгоритм приблизительно следующий:
Вы можете заказать оригинальный ремкомплект если он доступен, либо заказать детали у токаря, объем работ копеечный.
б) Регулируемое резьбовое соединение;
в) Замена детали в сборе на тюнинговую.
Короткоходная кулиса своими руками
Регулируемая кулиса КППСуществует более сложный вариант, когда сборная конструкция кулисы позволяет регулировать ее ход прямо из салона машины (рисунок 3). Вариант хорош тем, что позволит найти оптимальное для себя решение. При такой конструкции необходимо предусмотреть размещение и наличие доступа к фиксирующей контргайке.
Прогресс не стоит на месте и год за годом автоматические коробки вытесняют механические, к большому сожалению многих автомобилистов. Мы не будем разводить спор, о том, что лучше механика или автомат, но…Как бы быстро, четко и надежно не работали современные АКПП, настоящее ощущение управления автомобилем даст только механика. И большим плюсом будет короткоходная кулиса. Наслаждайтесь механикой, пока она еще есть.
Короткоходная кулиса кпп
Теперь постараюсь подробно и пошагово расписать как же установить на классику короткоходную кулису кпп.Мало ли, может кому-то пригодится, да и просто я распишу какую работу проделал.
Для чего нужна короткоходная кулиса? 1-передачи переключаются четче и ход рычага кпп сокращается в несколько раз. 2-ручка кпп переносится ближе, и её возможно установить в любое, удобное водителю место.
У меня уже готовая кулиса, купил уже готовую. Сама кулиса от 2108. В соединении кулиса-кпп использован карданчик кулисы 2108, этот карданчик нужно заварить, далее на фото будет видно в каком положении он заварен. К ручке кулисы через трубу приварена шаровая 08. пуру болтов гаек и хомуты классических сгонов. Вот и всё. Вот все компоненты кулисы:
А вот сама, уже готовая кулиса.
1- снимаем, спиливаем отрываем стандартный костыль, и снимаем пыльник.
2- откручиваем 3 гайки на 10 и поднимаем механизм выбора передач.
3- видим что механизм держит пружинка, вытягиваем, цепляемся узкогубцами и отцепляем её от межанизма.
4-Затем аккуратно поддеваем пружинку отверткой и как-нибудь фиксируем, я просто положил отвертку на шпильку.
5-Дорабатываем механизм переключения передач для того чтоб задняя передача включалась без нажима.
Есть прямоугольный выступ, нам нужно его отрезать по диагонали:
Теперь ставим на механизм новые треугольные прокладки, или оставляем старые мажем герметиком и ставим все на место.
6-по месту мерием и отрезаем лишний шток, и одеваем карданчик кулисы. Не одевается-вбиваем. Вбили? Затягиваем хомут кардана. ГОТОВО.
Прикидываем по месту где вам нравится расположение рачага кпп, и регулируем длинну и высоту кулисы по личным предпочтениям. Регулируется в один конец, и очень просто-укорачиваем болгаркой ножку рычага это у нас меняется высота. Укорачиваем кулису- меняем длинну. Всё отмеряем и ставим. Шаровую прикручиваем по месту как уж определите её. А кулису с карданчиком кпп соединяем хомутами стяжек.
Шаровую закрепил на балке крепления сидений, вырезал в ней квадрат и просверлил 2 дырки под болты.
Короткоходная кулиса КПП 2113-2115, карданчик «Калина», рукоятка КПП hade made.
Всем Привет и доброго времени суток!
Всем известно что у всех автомобилей ВАЗ с завода большой люфт при переключение КПП и не четкое переключение передач. Со временем эксплуатации люфт увеличивается еще больше, а четкость переключения передач ухудшается. Владельцам автомобилей ВАЗ очень повезло, что тюнинга на ВАЗ очень много. Для устранения люфта и четкости переключения в продаже есть короткоходная кулиса КПП.
Короткоходная кулиса КПП.
Кроме короткоходной кулисы КПП, популярно стало устанавливать карданчик от «Калины». В народе его еще называют «безлюфтовым» карданчиком.

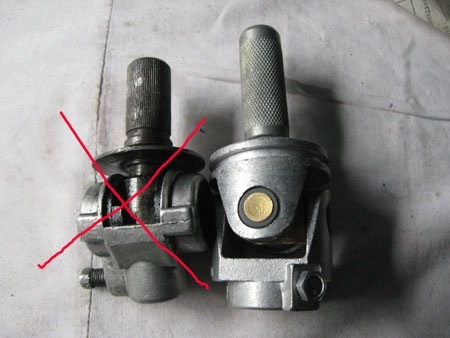

Сравнение стандартный карданчик и карданчик «Калина».
Прочитав информацию про данный девайс было решено приобрести:
1. Кулису короткоходную КПП. 500 рублей.
2. Карданчик «Калина». 400 рублей.
3. Пыльник карданчика. 100 рублей.
4. Рукоятка КПП. Изготовлена по заказу у знакомого. 1200 рублей.
Кулиса короткоходная КПП+Карданчик «Калина».

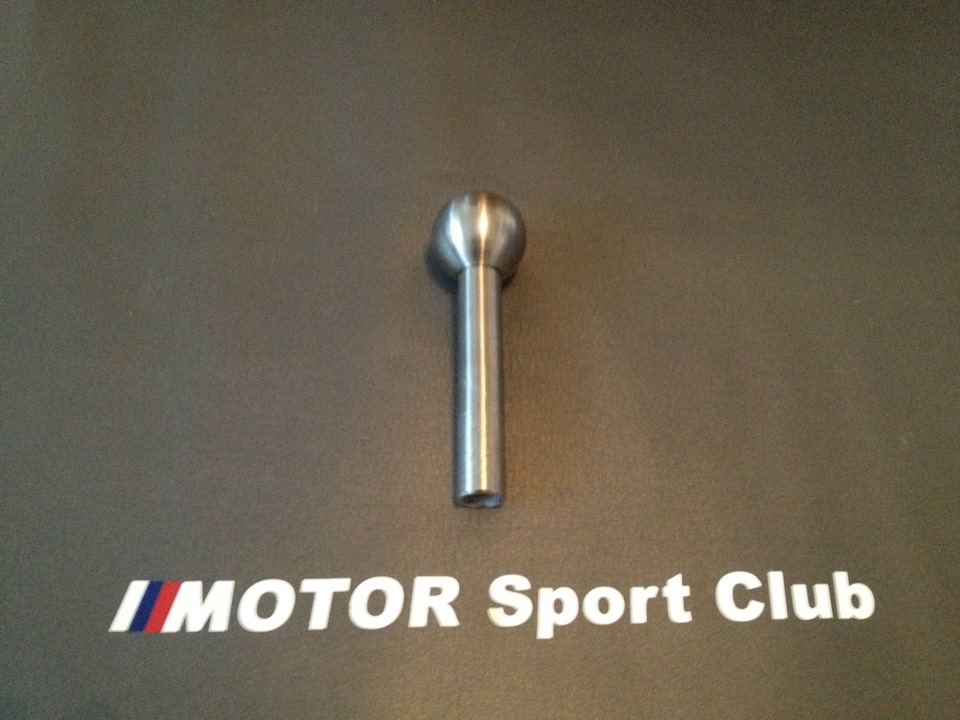

Рукоятка КПП. Изготовлена по заказу у знакомого.
Кулиса короткоходная КПП. Карданчик «Калина». Пыльник карданчика. Рукоятка КПП.
Описание товара-короткоходная кулиса КПП.
Управляя автомобилем вы постоянно переключаете передачи. Эту задачу выполняет кулиса кпп (рычаг переключения передач). Даже самый опытный водитель затрачивает на переключение передачи не менее 0,6 секунды. Для того чтобы уменьшить время затрачиваемое на переключение передач на автомобиль устанавливается короткоходная кулиса кпп.
В отличии от стандартного рычага переключения передач короткоходная кулиса имеет другие углы изгиба рычага, за счет измененной геометрии переключения становятся более быстрыми и четкими.Короткоходные кулисы различаются для каждой модели автомобиля ВАЗ. Внимание! Использование неисправных рычагов переключения передач может вывести из строя шестерни кпп.
Преимущества перед стандартным рычагом:
1. Более короткий ход рычага;
2. Более четкое включение передач.
3. Увеличивает информативность рычага и скорость включения передач.
Спасибо за внимание! Ровных дорог, ни гвоздя, ни жезла!
