Классификация и виды кабелей КВК
Кабель КВК используется в системах видеонаблюдения и делится: аналоговый и цифровой. От выбранного вида зависит качество передаваемой информации. Сэкономив на покупке кабеля, можно столкнуться с такими проблемами как передача изображения в виде: ряби, нечеткости, помех.
Системы камер наблюдений, не обладающие передачей данных через сеть Wi-Fi, имеют существенный недостаток – огромное количество проводов. Например, каждую камеру необходимо подключить к регистратору и электросети, используя кабель. Данная проблема легко решается, если применить КВК.
Структура
Кабель КВК состоит:
Кабель имеет несколько маркировок: КВК –В (белый), с КВК-П (черный). Первый предназначен для монтажа видеосистемы внутри помещения, второй – с улицы.
Маркировка
Каждый кабель имеет свою маркировку, которая характеризует его параметры. Чаще всего кабель КВК разделяют:
Разновидности
Для цифровых видеокамер рекомендуется применять двух парную или четырех парную систему, которая есть в кабеле UTP. Он поддерживает передачу изображения до 3 км при наличии усилителя.
Приобрести кабели вы можете в магазине «Silvar» прямо сейчас. Широкий ассортимент товара позволяет подобрать кабели, в разной ценовой категории.
© 2007-2021 ООО «ТК Сильвар»
Все права защищены
Комбинированный кабель для видеонаблюдения
Кабель КВК

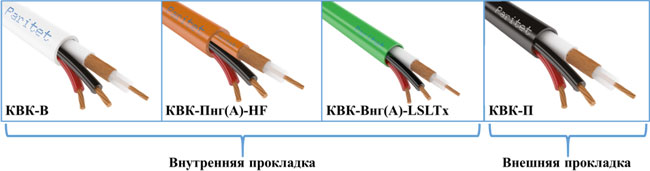

Различают КВК кабель внутренний и КВК кабель уличный.
Обозначения в технической маркировке КВК кабеля
Перед буквенной маркировкой указывают количество дополнительных изолированных проводов под оболочкой, которые можно использовать как для управления поворотными механизмами, так и для питания камеры. Количество проводов указывается цифрой. Также в технической маркировке после разделительного крестика “х” проставляется поперечный диаметр жил в виде десятичной дроби.
Стандартным диаметром считается поперечное сечение 0,5 мм. Стандартным сопротивлением КВК кабеля принято указывать 75 Ом. Наиболее используемые модели КВК кабеля: ККС ЭВ, КВК-2П, КВК-В-2 и КВК-ПТ (уличный).
Плюсы и минусы КВК кабеля
Основным минусом КВК кабеля является падение его потребительских характеристик при использовании его на расстояниях свыше 120 метрах. Так, например, при диаметре жилы КВК кабеля 0,5 мм и обычном для видеонаблюдений входном напряжении 12 В подразумеваются следующие потери напряжение при нарастании протяженности кабеля:
Однако при указанном минусе КВК кабеля есть случаи, когда он рекомендуется к использованию:
если питание оборудования и передача сигнала осуществляется из одной точки;
если в радиусе устанавливаемых видеокамер есть источники электромагнитных помех;
если необходимо кроме цифровых устройств обслуживать также и камеры аналогового типа;
если конфигурация размещения кабеля не имеет много изгибов;
если необходимо волновое сопротивление 75 Ом.
Некоторые рекомендации по монтажу кабеля КВК
Для монтажа КВК кабеля необходимо учитывать его особенности. Одна из них. то что КВК кабель ограничен дальностью его использования: не рекомендуется использование кабеля на дистанции свыше 120 метров. Это в свою очередь ограничивает сферу его использования офисным или квартирным пространством.
В случае необходимости протянуть кабель на расстояние более 120 метров рекомендуется использовать обычный коаксиальный кабель (не комбинированный) в совокупности с отдельными источниками питания, устанавливаемые перед камерами. Вместо 12-вольтовых блоков питания желательно использование специальных блоков резервного питания (БРП) с аккумуляторами.
Кабель КВК купить можно в интернет-магазине KVK-CABLE, имеющим обновленный удобный интерфейс для организации вашей работы. В нашем интернет-магазине вы найдете широкий ассортимент только качественной кабельной продукции и удобные способы оплаты и доставки. Цены за метр кабеля гибкие и зависят от объема заказа.
Для разрешения ваших сомнений и принятия решения купить или нет в нашем интернет-магазине кабель КВК цена на который окончательно формируется после общения с менеджером, рекомендуем предварительно связаться с нами.
Квк кабель что это
Каталог продукции
подписаться
Классификация комбинированных кабелей
Подбор комбинированного кабеля для аналогового видеонаблюдения
Кабельный завод Паритет уже более 20 лет производит кабели для видеонаблюдения и за эти годы разработал огромное количество модификаций комбинированного кабеля для самых различных типов камер и требований по передаче сигнала. В столь широком ассортименте есть как дорогие решения для очень требовательного цифрового стандарта HD-SDI (High-Definition Serial Digital Interface), так и более бюджетные образцы для подключения камер высокой четкости из линеек AHD (Analog High-Definition), HD-TVI (High-Definition Transport Video Interface) или HD-CVI (High-Definition Composite Video Interface). Стоит упомянуть, что вышеперечисленные стандарты также отличаются по требованиям к кабелю, так как работают на разных частотах, превышающих обычные 6 МГц для аналога. А чем выше частота работы камеры, тем выше требования к кабелю и к величине затухания. Надо заметить, что с приходом систем видеонаблюдения высокой четкости наше производство кабелей с коаксиалом внутри получило второе дыхание, так как для подобных систем критично качество, которым славится Паритет.
В базовом виде комбинированный кабель для видеонаблюдения представляет собой радиочастотный элемент для передачи видеосигнала и две жилы питания для питания камеры под оболочкой. Оболочка может быть круглая, т.е. объединять в себе сразу все элементы (тип КВК), или через перемычку, когда радиочастотный элемент и жилы питания разнесены (тип КК).
В кабелях типа КК используются, как правило, более мощные РК сердечники, которые позволяют передавать сигнал на большие расстояния без потерь. Еще одним плюсом подобных изделий является удобная разделка – достаточно просто разрезать перемычку и развести жилы питания и коаксиальный кабель в разные стороны. Также в этой линейке присутствуют кабели ККСЭВ и ККСЭП, в которых к жилам питания добавляется аудиожила. Она позволяет также подключать и звук от микрофона, который находится рядом с камерой. Как мы узнали от наших клиентов, для этой жилы у них есть свой лайфхак – к ней порой подключается рядом стоящая менее требовательная или вспомогательная камера видеонаблюдения. Для лучшего понимания мы сделали небольшую схему расшифровки для данного типа кабеля:
Кабели типа КВК
Круглые кабели этой группы принципиально делятся на две категории в зависимости от конструкции радиочастотного элемента. В первой вариации – классическом КВК – радиочастотный элемент содержит центральную жилу, изоляцию, экран и оболочку. Другая более бюджетная вариация – КВТ – оболочку РК не имеет. Гораздо легче понять это на визуальном примере:
На картинке слева оболочки поверх оплетки нет, а справа есть. Такое упрощение конструкции незначительно влияет на качество передаваемого сигнала, однако существенно сказывается на цене.
Экран в кабеле
Есть еще одно значительное отличие – по типу экрана:
он может состоять только из оплетки медными (медными лужеными) проволоками
или из фольги и менее плотной оплетки.
Второй вариант с комбинированным экраном обозначается большой буквой «Э», которая ставится сразу после диаметра по изоляции радиочастотного элемента. На примере это выглядит так:
КВК-П-2Э 2х0,50
ККСП-2Э 2х0,75
Эти кабели по параметрам затухания не сильно уступают товарам с плотной оплеткой, однако стоят заметно дешевле и отлично подходят для аналоговых камер высокой четкости.
В итоге все модификации сводятся к предоставлению оптимального соотношения цена-качество, где качество, конечно, определяется электрическими характеристиками. В первую очередь это коэффициент затухания:

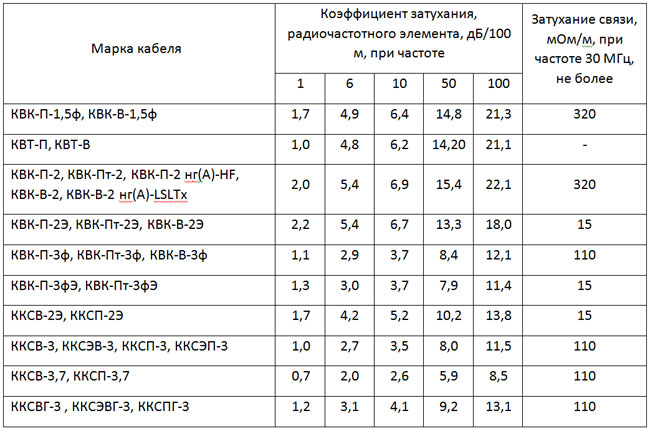

| Марка кабеля | Коэффициент затухания, радиочастотного элемента, дБ/100 м, при частоте | Затухание связи, мОм/м, при частоте 30 МГц, не более | ||||
|---|---|---|---|---|---|---|
| 1 | 6 | 10 | 50 | 100 | ||
| КВК-П-1,5ф, КВК-В-1,5ф | 1,7 | 4,9 | 6,4 | 14,8 | 21,3 | 320 |
| КВТ-П, КВТ-В | 1 | 4,8 | 6,2 | 14,2 | 21,1 | — |
| 2 | 5,4 | 6,9 | 15,4 | 22,1 | 320 | |
| КВК-П-2Э, КВК-Пт-2Э, КВК-В-2Э | 2,2 | 5,4 | 6,7 | 13,3 | 18 | 15 |
| КВК-П-3ф, КВК-Пт-3ф, КВК-В-3ф | 1,1 | 2,9 | 3,7 | 8,4 | 12,1 | 110 |
| КВК-П-3фЭ, КВК-Пт-3фЭ | 1,3 | 3 | 3,7 | 7,9 | 11,4 | 15 |
| ККСВ-2Э, ККСП-2Э | 1,7 | 4,2 | 5,2 | 10,2 | 13,8 | 15 |
| ККСВ-3, ККСЭВ-3, ККСП-3, ККСЭП-3 | 1 | 2,7 | 3,5 | 8 | 11,5 | 110 |
| ККСВ-3,7, ККСП-3,7 | 0,7 | 2 | 2,6 | 5,9 | 8,5 | 110 |
| 1,2 | 3,1 | 4,1 | 9,2 | 13,1 | 110 | |
Традиционно кабели для видеонаблюдения выпускались либо для уличной прокладки в оболочке из светостабилизированного полиэтилена, либо в оболочке из ПВХ пластиката для монтажа внутри здания. Однако с приходом ФЗ №123, а потом и ГОСТа 31565-2012 требования к пожарной безопасности кабеля возросли и появился кабель в безгалогенной оболочке с индексом нг(А)-HF. Все же и этого было недостаточно, так как для монтажа систем на социально-значимых объектах будь то больница, детсад или школа, требовался низкотоксичный кабель. С 2017 года и такое исполнение нг(А)-LSLTx появилось в нашем ассортименте. Наш фирменный зеленый цвет говорит о полной безопасности, а сертификат защитит ваш проект и объект от любых претензий со стороны проверяющих органов.
Надеемся, теперь вам стало намного легче ориентироваться в нашем ассортименте. А если какие-то вопросы все-таки остались, можете задать их нашим специалистам в отделе продаж +7 (495) 926-22-69 zakaz@paritet.podolsk.ru
Подбор комбинированного кабеля для аналогового видеонаблюдения
«Паритет» производит высококачественную кабельную продукцию, которая заслуженно пользуется популярностью у специалистов по системам безопасности. Комбинированные кабели значительно ускоряют и упрощают монтаж систем видеонаблюдения, поскольку позволяют сочетать в одной оболочке радиочастотный элемент и жилы питания. Чтобы помочь лучше ориентироваться в кабельной продукции производства ТПД «Паритет», предлагаем вашему вниманию статью, подготовленную специалистами этой компании, которая поможет сориентироваться в номенклатуре комбинированного кабеля и подобрать оптимальную кабельную продукцию для систем видеонаблюдения.
Кабельный завод Паритет уже более 20 лет производит кабели для видеонаблюдения и за эти годы разработал огромное количество модификаций комбинированного кабеля для самых различных типов камер и требований по передаче сигнала. В столь широком ассортименте есть как дорогие решения для очень требовательного цифрового стандарта HD-SDI (High-Definition Serial Digital Interface), так и более бюджетные образцы для подключения камер высокой четкости из линеек AHD (Analog High-Definition), HD-TVI (High-Definition Transport Video Interface) или HD-CVI (High-Definition Composite Video Interface). Стоит упомянуть, что вышеперечисленные стандарты также отличаются по требованиям к кабелю, так как работают на разных частотах, превышающих обычные 6 МГц для аналога. А чем выше частота работы камеры, тем выше требования к кабелю и к величине затухания. Надо заметить, что с приходом систем видеонаблюдения высокой четкости наше производство кабелей с коаксиалом внутри получило второе дыхание, так как для подобных систем критично качество, которым славится Паритет.
В базовом виде комбинированный кабель для видеонаблюдения представляет собой радиочастотный элемент для передачи видеосигнала и две жилы питания для питания камеры под оболочкой. Оболочка может быть круглая, т.е. объединять в себе сразу все элементы (линейка КВК), или через перемычку, когда радиочастотный элемент и жилы питания разнесены (линейка КК).

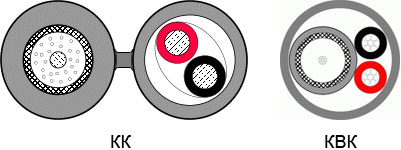

Кабель КК (слева) и кабель КВК (справа)
Кабели типа КК
В кабелях типа КК используются, как правило, более мощные РК сердечники, которые позволяют передавать сигнал на большие расстояния без потерь. Еще одним плюсом подобных изделий является удобная разделка – достаточно просто разрезать перемычку и развести жилы питания и коаксиальный кабель в разные стороны. Также в этой линейке присутствуют кабели ККСЭВ и ККСЭП, в которых к жилам питания добавляется аудиожила. Она позволяет также подключать и звук от микрофона, который находится рядом с камерой. Как мы узнали от наших клиентов, для этой жилы у них есть свой лайфхак – к ней порой подключается рядом стоящая менее требовательная или вспомогательная камера видеонаблюдения. Для лучшего понимания мы сделали небольшую схему расшифровки для данного типа кабеля:

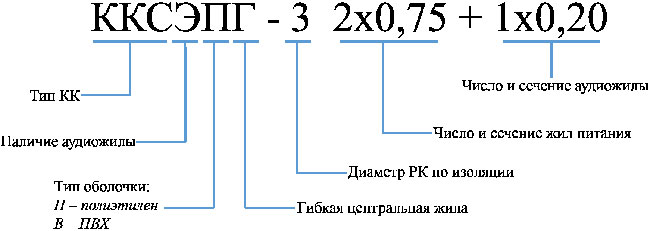

Схема расшифровки названия кабеля
Кабели типа КВК
Круглые кабели этой группы принципиально делятся на две категории в зависимости от конструкции радиочастотного элемента. В первой вариации – классическом КВК – радиочастотный элемент содержит центральную жилу, изоляцию, экран и оболочку. Другая более бюджетная вариация – КВТ – оболочку РК не имеет. Гораздо легче понять это на следующем визуальном примере.

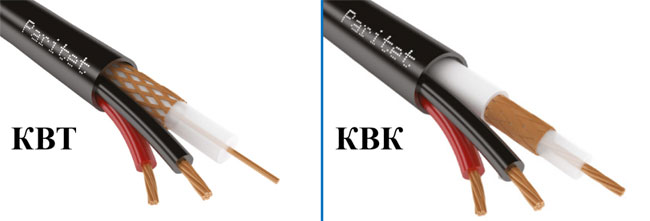

Различие между кабелями КВК и КВТ
