Лабораторный автотрансформатор (ЛАТР)

Что такое лабораторный автотрансформатор (ЛАТР)

Очень часто в среде электриков и электронщиков звучит аббревиатура ЛАТР. Помните, мы как-то с вами рассматривали блок питания и даже делали его сами. Блок питания выдавал нам постоянное напряжение от нуля и до какого-то конечного значения, которое, конечно же, зависело от крутизны блока питания. Согласитесь, очень удобная штука. Но есть один минус — он нам выдает только постоянное напряжение.

Но, раз есть блок питания на постоянное напряжение, то должен быть блок питания и на переменное напряжение. И называется такой блок питания лабораторный автотрансформатор или сокращенно ЛАТР. Что это за вещь и с чем ее едят?

ЛАТР — это тот же трансформатор. Он преобразовывает переменное напряжение одной величины в переменное напряжение другой величины. Но вся фишка в том, что мы можем менять при необходимости напряжение на выходе ЛАТРа.

Виды ЛАТРов

Однофазные

Такой типа ЛАТРов выдает однофазное переменное регулируемое напряжение. Он очень часто используется радиолюбителями, так как позволяет подобрать любое низковольтное переменное напряжение.

Трехфазные

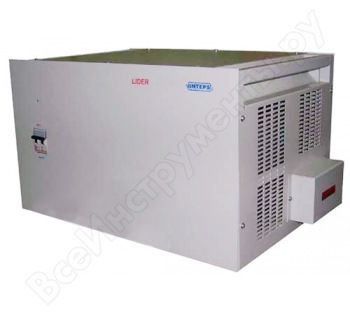

Такой тип ЛАТРов используется в промышленной электронике. На его вход подается трехфазное напряжение, а на выходе получаем те же самые три фазы, но уже меньшей амплитуды. Этот ЛАТР позволяет изменять амплитуду напряжения всех трех фаз одновременно. Грубо говоря, это три однофазных ЛАТРа, которые находятся в одном корпусе и которые одинаково изменяют напряжение.

Описание работы ЛАТРа РЕСАНТА

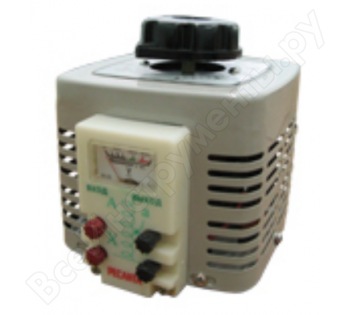

Давайте рассмотрим однофазный ЛАТР латвийского производства РЕСАНТА (читается по-русски) марки TDGC2-0.5 kVA.

Сверху наш ЛАТР выглядит вот так:

Мы видим регулятор, с помощью которого можем выставить нужное нам напряжение.

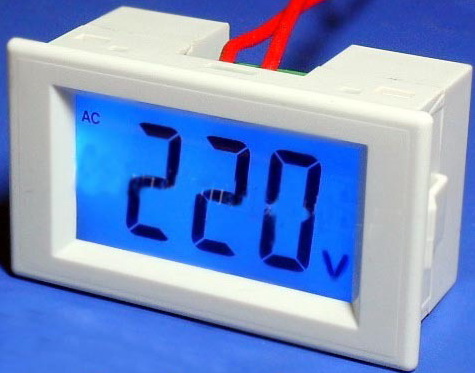

На лицевой стороне видим какое-то подобие вольтметра переменного напряжения. На клеммы слева заводим напряжение из сети 220 В, а с клемм справа — напряжение, которое требуется нам на данный момент.

Как работает ЛАТР на практике

Давайте проведем опыты с лампочкой накаливания в 95 Ватт 220 Вольт. Для этого цепляем ее к выходным клеммам справа.

Интересно, при каком напряжении начнет светится спираль лампочки? Давайте узнаем! Крутим регулятор, пока не заметим слабое свечение лампочки.

Смотрим на шкалу регулятора. 35 Вольт!

А вы знаете, что в США сетевое напряжение 110 Вольт? Интересно, как бы светилась тогда наша лампочка? Выставляем 110 Вольт.

Светится, как говорится, в пол накала.

А теперь сравните, как она светится при 220 В

Дальше повышать напряжение нет смысла. Лампочка может перегореть.

Если хотите выставить напряжение с большой точностью, то конечно же, здесь не обойтись без мультиметра. Для этого ставим крутилку мультиметра на положение измерения переменного напряжения

Цепляемся и меряем переменное напряжение. Заодно подгоняем с помощью регулятора ЛАТРа. Ровно 110 Вольт!

Техника безопасности при работе с ЛАТРом

Хочется также добавить пару слов о технике безопасности. Есть ЛАТРы без гальванической развязки. Это означает, что фазный провод из сети идет прямо на выход такого ЛАТРа. Схема ЛАТРа без гальванической развязки выглядит вот так:

В этом случае на выходной клемме ЛАТРа может появиться напряжение сети 220 Вольт с вероятностью 50/50. Все зависит от того, как вы воткнете сетевую вилку ЛАТРа в розетку 220 Вольт.

Если присмотреться к схемотехническому изображению на самой лицевой панели ЛАТРа Ресанта, то можно увидеть, что клемма «Х» и «х» (те, которые два нижних) связаны между собой проводником.

То есть если на клемме «Х» фаза, то и на клемме «х» тоже будет фаза! Вы ведь не будете каждый раз замерять фазу в розетке, чтобы воткнуть правильно вилку? Поэтому БУДЬТЕ крайне ОСТОРОЖНЫ! Старайтесь не задевать голыми руками выходные клеммы ЛАТРа!

В принципе я задевал и ничего со мной такого не произошло. Дело оказалось в том, что у меня деревянный пол, который почти является диэлектриком. Замерял напряжение между мной и фазой — вышло около 40 Вольт. Поэтому я и не чувствовал эти 40 Вольт. Если бы я взялся одной рукой за батарею или встал бы голыми ногами на землю, а другой рукой взялся бы за выход «х» ЛАТРа, то меня тряхануло бы очень и очень сильно, так как через меня бы прошли все полноценные 220 Вольт.

Разделительный трансформатор и ЛАТР

Есть также более безопасные виды ЛАТРов. В своем составе они имеют развязывающий трансформатор. Схема такого ЛАТРа выглядит примерно вот так:

Как мы видим, фазный провод изолирован от выходных клемм такого ЛАТРа, благодаря трансформатору, принцип работы которого вы можете прочитать в этой статье. В этом случае нас может тряхануть, если мы на выходе ЛАТРа с помощью крутилки выставим высокое напряжение и возьмемся сразу за два выходных провода ЛАТРа. То есть здесь типичная гальваническая развязка.

Заключение

ЛАТР — прибор очень полезный. Я бы посоветовал начинающему электронщику ЛАТР на 500 ВА. Такие ЛАТРы очень компактные и удобные. Работает ЛАТР по принципу трансформатора. Чем меньше витков во вторичной обмотке, тем меньше напряжение на выходе. Когда мы крутим регулятор, мы добавляем витки, а следовательно и напряжение. Думаю, говорить про применение ЛАТРа нет смысла, так как он используется везде, где надо понизить переменное напряжение.

Где купить ЛАТР

Источник

Для чего нужен ЛАТР?

Общеизвестно, что при необходимости скорректировать напряжение в сети используется стабилизатор. Тогда возникает вопрос, а зачем нужен автотрансформатор? И если оба аппарата выполняют одинаковую задачу, то какова область применения их. В данной статье мы более детально рассмотрим область применения лабораторного автотрансформатора.

Содержание статьи:

ЛАТР для теста

ЛАТР для лаборатории

Для работы, проведения экспериментов, опытов, проверки широко используют ЛАТР в лаборатории, чтобы обеспечить высокую точность питания некоторого оборудования. Создание необходимого напряжения в сети необходимо как в процессе создания электронной и электротехнической продукции, так и для последующего тестирования уже готовой продукции. Так же ЛАТР можно использовать для проведения исследовательских опытов.

На видео показано как с помощью ЛАТРа SUNTEK в домашних условиях можно проводить эксперименты:

ЛАТР радиолюбителям

В среде радиолюбителей использование лабораторного автотрансформатора довольно популярно. Он очень часто используется радиолюбителями, так как позволяет подобрать любое низковольтное переменное напряжение. С помощью ЛАТРа можно уменьшить или увеличить выходное напряжение. Причем это напряжение имеет форму чистой синусоиды, что не даёт помех в сети. Также широкое применение ЛАТРа радиолюбителями приобрело в случае, когда вам потребовалось, чтобы жало паяльника нагревалось чуть меньше, чем позволяет его конструкция.

ЛАТР для работы

Широкое применение ЛАТР (регулируемый автотрансформатор) нашел в сферах и производствах, где требуется регулирование температуры нагревателя изменением напряжения подаваемого на него.Если требуется нагреть пластик для дальнейшей работы с ним, то Вам понадобится ЛАТР SUNTEK с расширенным диапазоном регулирования выходного напряжения и нихромовая проволока рассчитанного сопротивления (длины и диаметра). Плавная регулировка ЛАТРа с ЖК-индикацией Вам позволит более точно и аккуратно проделать работу, ведь температура нагрева нихромой проволоки напрямую зависит от выходного напряжения ЛАТРа. Во всех сферах, где осуществляется нагрев электричеством – регулированием тока в цепи (напряжения) ЛАТРы SUNTEK с ЖК-индикацией зарекомендовали себя как незаменимые и качественные помощники.

Другие статьи о продукции SUNTEK

Какой стабилизатор напряжения оптимален для компьютера?

Какой стабилизатор подходит для коттеджа?

Стабилизатор напряжения является обязательным для любого коттеджа. Он обеспечивает «электрическую устойчивость» коттеджа в процессе жизнедеятельности.

г. Москва, Волгоградский проспект, д. 46 Б, корп. 1
тел.: +7 (499) 394-38-06, (499) 394-38-07
e-mail: ; мы в Whatsapp

Источник

ЛАТР: для чего нужен лабораторный автотрансформатор

Содержание:

В нашей стране распространены электросети двух видов – однофазные (с напряжением в 220 В) и трехфазные (с напряжением в 380 В). Следовательно, и большинство электроприборов, техники и оборудования рассчитано на работу с такими параметрами. Но для электроники и бытовой техники, привезенной из США или Японии, они не подходят, ведь в этих странах бытовые электросети имеют напряжение 110 В. А что делать, к примеру, когда при ремонте автомобильного электронного оборудования требуется напряжение питающей сети в 12-13 В? Для корректировки напряжения есть специальные приборы – трансформаторы.

В настоящее время выпускаются силовые, импульсные, разделительные и другие виды, но в этой статье речь пойдет только о лабораторных автотрансформаторах, наиболее распространенных сегодня в промышленности, используемых в мастерских, различными предприятиями и в быту.

О принципе работы устройств

Лабораторный автотрансформатор регулируемый, сокращенно ЛАТР, представляет собой прибор, в основе которого – магнитный сердечник с обмоткой из меди, где возникает электрическая связь. Вдоль обмотки движется угольная щетка, создавая тем самым контакт с подключенным электропотребителем. В зависимости от положения щетки, меняется коэффициент трансформации, что, в свою очередь, влияет на значение выходного напряжения. Благодаря поворотному регулятору, с помощью которого меняется положение щетки, можно корректировать по шкале значение напряжения тока, подаваемого на нагрузку.

Электропотребители подключаются к лабораторному автотрансформатору через выходные клеммы, в свою очередь, сам прибор соединяется с центральной электросетью либо через входные клеммы, либо подключением электровилки к розетке.

Основным отличием лабораторных автотрансформаторов от обычных является то, что подвижный контакт в обмотке позволяет менять количество витков, включенных в цепь и тем самым дает возможность устанавливать напряжение в широком диапазоне, например, в однофазной сети – от 0 до 250 В, в трехфазной – от 0 до 430 В. Изменение количества витков происходит плавно, поэтому удается получить максимально точные значения напряжения и чистую синусоиду на выходе. Кроме того, данное устройство легче и компактнее аналогов, сделанных по традиционной схеме, и имеет гораздо больший КПД (до 98%). Для контроля работы на панели управления имеется вольтметр, а вентиляционные решетки в корпусе способствуют естественному охлаждению устройства и предотвращают перегрев.

Когда необходим лабораторный автотрансформатор?

Многие знают, что для коррекции напряжения в сети можно использовать стабилизатор. Тогда для чего нужен автотрансформатор? Есть ли какие-то особенные условия его применения или оба эти устройства выполняют одну и ту же задачу? Далее мы рассмотрим эти вопросы более детально.

Корректировать показатели тока в электросети приходится из-за нестабильной подачи электроэнергии и связанных с этим сильных скачков напряжения. Вообще, нормальным отклонением считается 10-15 В, большинство современных электротехнических устройств рассчитано на такие перепады, поэтому они проходят практически незаметно. Если же напряжение в однофазной сети повышается до 260-270 В, то это может привести к выходу из строя работающей в этот момент бытовой техники, инструмента и оборудования. При пониженном напряжении включить мощную технику и вовсе не удастся.

Выйти из этой ситуации можно, искусственно скорректировав напряжение с помощью стабилизатора или автотрансформатора. Разница лишь в том, что первый вариант подойдет для использования в сети, где скачки происходят постоянно, то есть напряжение может резко снижаться, повышаться, но затем снова нормализуется. Стабилизатор подстроится под эти изменения и будет подавать на нагрузку исключительно 220 В. Что касается лабораторного автотрансформатора, то он не имеет такой возможности, так как не рассчитан на автоматическое изменение параметров. При его использовании напряжение на выходе будет меняться пропорционально изменению напряжения в центральной сети. То есть в случае, когда напряжение составляет 180 В, с помощью автотрансформатора его можно увеличить до 220 В, но как только оно подскочит до 220 В, на подключенную нагрузку будет подаваться ток напряжением в 260 В. Это также может вывести из строя всю работающую технику. Поэтому при частых колебаниях в электросети лучше использовать стабилизатор. Если же наблюдается постоянная «просадка» напряжения и его значение находится примерно на одной отметке, что очень часто бывает в дачных или коттеджных поселках, то подойдет автотрансформатор.

Но это далеко не единственный случай, когда рекомендуется использование именно этого прибора. Если нужно специально понизить напряжение в сети, например, для подключения электротехники, рассчитанной на 110 В, стабилизаторы вряд ли способны обеспечить такие показатели, ведь в большинстве случаев рабочий диапазон у них составляет от 135 до 250 В или от 150 до 290 В. ЛАТР способен работать в более широком диапазоне, что позволяет использовать его для следующих целей:

Итак, стабилизатор напряжения необходим для поддержания стандартного напряжения в электросети в небольшом диапазоне отклонений. Лабораторный автотрансформатор предназначен для питания потребителей с нестандартными показателями напряжения, так как дает возможность устанавливать практически любые значения в широком диапазоне.

В вашем случае необходим именно ЛАТР? Тогда для его эффективной работы нужно учесть несколько факторов. О том, как подобрать подходящую модель, мы и расскажем далее.

Важные параметры выбора

Прежде всего, нужно определить, для чего будет использоваться автотрансформатор. Например, для испытания работоспособности силового оборудования на заводе понадобится одна модель, для обеспечения электропитания при ремонте автомагнитолл – совсем другая. Чтобы было легче сформулировать требования к прибору, учитывайте следующие параметры:

Мощность. Можно подобрать ЛАТР мощностью от 0,45 до 10 Вт (и даже более), но сначала нужно просчитать нагрузку всех подключаемых электропотребителей. Их суммарная мощность не должна превышать мощность автотрансформатора.

Диапазон регулировки напряжения. Он зависит от того, как действует прибор – на понижение или на повышение параметров напряжения. Большинство моделей относятся к понижающему типу, особенно однофазные, у них рабочий диапазон может составлять от 0 до 250 В или от 160 до 220 В. В зависимости от того, какая величина напряжения нужна для работы техники, выбирайте ЛАТР с соответствующим диапазоном. У трехфазных моделей диапазон шире: нижний предел может находиться на уровне в 200-220 В. Не всегда нужен лабораторный автотрансформатор с широким рабочим диапазоном, к примеру, если в сети напряжение падает до 180 В (не выше и не ниже), то можно купить трансформатор с регулировкой в пределах 180-220 В.

Напряжение питающей сети. Если планируется подключение прибора к однофазной сети, то необходимо покупать модель на 220 В, если к трехфазной – на 380 В (при этом, у такой модели диапазон регулировки может выходить далеко за пределы номинальных значений трехфазной сети, например, может составлять от 0 до 430 В).

Итак, вы уже решили купить лабораторный автотрансформатор? С этим устройством вы сами сможете корректировать показатели напряжения в сети и устанавливать такие значения, которые необходимы конкретному виду энергопотребителей. А быстро выбрать и заказать подходящее оборудование можно на нашем сайте. Не откладывайте покупку – возьмите напряжение под контроль!

Источник

Как определить мощность латра

Что такое ЛАТР

Помните, мы как-то с вами рассматривали блок питания и даже делали его сами. Блок питания выдавал нам постоянное напряжение от нуля и до какого-то значения, которое, конечно же, зависит от крутизны блока питания. Согласитесь, очень удобная штука. Но есть один минус – он нам выдает только постоянное напряжение.
Но, раз есть блок питания на постоянное напряжение, то должен быть блок питания и на переменное напряжение. И называется такой блок питания лабораторный автотрансформатор или сокращенно ЛАТР. Что это за вещь и с чем ее едят?

ЛАТР – это тот же трансформатор. Он преобразовывает переменное напряжение одной величины в переменное напряжение другой величины. Но вся фишка в том, что мы можем менять при необходимости напряжение на выходе ЛАТРа.

Виды ЛАТРов

Трехфазный ЛАТР – это три однофазных ЛАТРа, запиханные в один корпус.

Описание ЛАТРа РЕСАНТА

Давайте рассмотрим однофазный ЛАТР латвийского производства РЕСАНТА (читается по-русски) марки TDGC2-0.5 kVA.

Сверху наш ЛАТР выглядит вот так:

Мы видим крутилку, с помощью которой можем выставлять нужное нам напряжение.

На лицевой стороне видим какое-то подобие вольтметра переменного напряжения. На клеммы слева заводим напряжение из розетки 220 Вольт, ну а с клемм справа выводим нужное нам напряжение, покрутив крутилку в нужном направлении ;-).

Работа ЛАТРа на практике

Давайте проведем опыты с лампочкой накаливания в 95 Ватт 220 Вольт. Для этого цепляем ее к клеммам справа.

Интересно, при каком напряжении начнет светится спираль лампочки? Давайте узнаем! Крутим крутилку, пока не заметим слабое свечение лампочки.

Смотрим на шкалу крутилки. 35 Вольт!

А вы знаете, что в США в розетке 110 Вольт? Интересно, как бы светилась наша лампочка в США? Выставляем 110 Вольт.

Светится, как говорится, в пол накала.

А вот теперь посмотрите, как она светится при 220 Вольтах

Дальше повышать напряжение нет смысла. Лампочку жалко.

Если хотите выставить напряжение с большой точностью, то конечно же, здесь не обойтись без мультиметра. Для этого ставим крутилку мультиметра на положение измерения переменного напряжения

Цепляемся и меряем переменное напряжение. Заодно подгоняем с помощью крутилки ЛАТРа нужное напряжение

Техника безопасности при работе с ЛАТРом

Хочется также добавить пару слов о технике безопасности. Есть ЛАТРы без гальванической развязки. Это означает, что фазный провод из сети идет прямо на выход ЛАТРа. Схема ЛАТРа без гальванической развязки выглядит вот так:

В этом случае на выходной клемме ЛАТРа может появиться напряжение сети 220 Вольт с вероятностью 50/50. Все зависит от того, как вы воткнете сетевую вилку ЛАТРа в розетку 220 Вольт.

Если присмотреться к схемотехническому изображению на самой лицевой панели ЛАТРа, то можно увидеть, что клемма “Х” и “х” (те, которые два нижних) связаны между собой простым проводом:

То есть если на клемме “Х” фаза, то и на клемме “х” тоже будет фаза! Вы ведь не будете каждый раз замерять фазу в розетке, чтобы воткнуть правильно вилку? Поэтому БУДЬТЕ крайне ОСТОРОЖНЫ! Старайтесь не задевать голыми руками выходные клеммы ЛАТРа!

В принципе я задевал и ничего со мной такого не произошло. Дело оказалось в том, что у меня деревянный пол, который почти является диэлектриком. Замерял напряжение между мной и фазой – вышло около 40 Вольт. Поэтому я и не чувствовал эти 40 Вольт. Если бы я взялся одной рукой за батарею или встал бы голыми ногами на землю, а другой рукой взялся бы за выход “х” ЛАТРа, то меня тряхануло бы очень сильно, так как через меня прошли бы полноценные 220 Вольт.

Повышение переменного напряжения

Разновидности трансформаторов

Наиболее простой способ увеличения переменного напряжения – установка между выходом сети и питаемой нагрузкой повышающего трансформатора. Применяемые на практике устройства делятся на две основные разновидности. Первая — классические трансформаторы, вторая — автотрансформаторы. Схемы этих устройств приведены на рисунке 2.

Рис. 2. Схемы трансформатора и автотрансформатора

Классический трансформатор содержит две обмотки: первичную или входную с числом витков W1, а также вторичную или выходную с числом витков W2. Для трансформатора действует правило Uвыхода = K×Uвхода, где K = W2/W1 – коэффициент трансформации. Таким образом, в повышающем трансформаторе количество витков вторичной обмотки превышает таковое у первичной.

Повышающий авторансформатор содержит единственную обмотку с W2 витками. Сеть подключается на часть W1 ее витков. Повышение U происходит за счет того, что магнитное поле, создаваемое при протекании тока через входную часть общей обмотки, наводит ток уже во всей обмотке W2. Расчетная формула автотрансформатора аналогична обычному: Uвыхода = K×Uвхода, где K = W2/W1 – коэффициент трансформации.

Особенности трансформаторов

Эффективность функционирования трансформаторов наращивают применением сердечника из электротехнической стали. Этот компонент

Техника безопасности

При сборке и использовании повышающих устройств вне зависимости от их разновидности необходимо соблюдать базовые положения правил техники безопасности. Главные из них:

Виды ЛАТРов и их обозначения

Как уже было сказано выше, все подобные виды трансформаторов работают от цепи переменного тока, причем распространены как однофазные, так и трехфазные модели. В зависимости от их технических характеристик

, они обозначаются следующим образом:

Все ЛАТРы применяются для того, чтобы на выходе получить напряжение, отличное от входящего (преобразователь или регулятор напряжения). Зачастую, их применение оправдано для подключения бытовой техники, номинальное напряжение которой по характеристикам, заявленным производителем, отличается от U промышленной сети (230/50 В или 380/50 В).

Все виды трансформаторов представляют собой несколько обмоток, которые связаны индуктивным путем, и могут преобразовывать либо входное напряжение (трансформаторы U), либо входной ток (трансформаторы I). Что касается лабораторных автотранформаторов, в которых имеется также электрическая связь между обмотками, они хотя и активно применяются с середины пятидесятых годов прошлого века, при этом, остаются востребованными и по сегодняшний день.

Модификация подобного прибора значительно изменилась с течением времени. Ранее, в целях осуществления плавной регулировки по U применялся токосъемный контакт, закрепляемый на витках вторичной обмотки, что позволяло быстро изменять параметры напряжения на выходе. Таким образом, в условиях лаборатории всегда существовала возможность изменять работу различных устройств и агрегатов, как то – менять обороты двигателя, усиливать или приглушать яркость освещения или регулировать температуру нагрева паяльника.

Особенности

Рассматривая, что это такое ЛАТР, следует отметить, что это разновидность автотрансформаторов. Он характеризуется невысокой мощностью, ему не требуется госреестр. Принцип работы, которым обладает лабораторный регулировочный автотрансформатор, заключается в настройке напряжения переменного типа однофазной(слева на фото) или трехфазной сети(справа).

Схема ЛАТРа включает в себя стальной сердечник тороидального типа. На нем присутствует всего один контур. Двух отдельных обмоток у этого устройства нет. Контуры совмещены. Одна часть может быть отнесена к виткам первичного типа, а другая – к виткам вторичного типа. Регулировочный автотрансформатор ЛАТР имеет достаточно простую схему. Пользователь может самостоятельно настраивать количество витков вторичной обмотки. Это отличает представленную разновидность агрегатов от других трансформаторов. О том как собрать ЛАТР своими руками мы писали здесь.

Как изготовить ЛАТР своими руками

Подобный тип автотрансформатора вполне возможно изготовить собственными силами, при этом, предпочтительно начинать с простой модели, предназначенной для однофазного тока с U сети 230/50В.

Для понимания того, что такое трансформатор ЛАТР

и как он будет работать, достаточно взглянуть на простейшую схему.

Можно, конечно, собрать и электронный ЛАТР своими руками

. Но для начала следует приступать к сборке с элементарных схем.

Следует заранее оговориться, что подобный типы ЛАТРов предназначаются для изменения напряжения в небольших диапазонах. Иначе целесообразно использовать обычные, классические схемы трансформаторов с первичной и вторичной обмотками. При применении ЛАТРа на большой разнице входного и выходного U возможно возникновение следующих проблем:

Для сборки ЛАТРа необходимо подготовить следующие материалы:

Если необходимо собрать автотрансформатор с возможностью изменения выходного U, также потребуются:

Для того, чтобы правильно подобрать количество витков медной проволоки, необходимо произвести расчет провода. С этой целью необходимо определиться, в каких диапазонах требуется получить напряжение на выходе. В качестве стандартных значений используется 127/50, 180/50 и 250/50, при этом U входа = 230/50В. Также требуется ограничить и задать мощность прибора Р.

Расчет витков обмотки

Для того, чтобы подобрать требуемый провод, необходимо определить максимальный ток, который возможен через обмотку. Максимальный I можно получить при работе автотрансформатора в качестве понижающего с 230В (U1) на 127В (U2). Таким образом, I считается следующим образом: I = I2 – I1 = P / U2 – P / U1, где:

Для того, чтобы подобрать провод требуемого диаметра, необходимо произвести следующий расчет:

Исходя из таблицы по выбору марки провода и его сечения, согласно ПУЭ подбирается требуемый провод.

После этого необходимо высчитать коэффициент трансформации для ЛАТРа, а также расчетную мощность:

В последней формуле k – коэффициент, зависящий от КПД ЛАТРа.

Теперь требуется определить количество витков обмотки, необходимое для U в 1 В. Для этой цели определяется площадь поперечного сечения магнитопровода S:

В зависимости от вида материала, используемого в качестве сердечника, многие предпочитают увеличивать количество витков на 1В на 30%, а общее количество – на 10% во избежание потерь по U.

Конструкция

Регулировать представленный агрегат становится возможным посредством наличия в конструкции поворотной ручки. С ее помощью задается количество витков вторичного контура. Ручка связывается с угольной щеткой. Регулируемые автотрансформаторы позволяют управлять обмотками после включения аппаратуры. При этом щетка, согласно инструкции, скользит вдоль контура, задавая показатель трансформации.

С угольной щеткой соединяется один из выходов вторичной обмотки. Другой ее конец подведен к входной стороне сети. Потребители подсоединяются к выходным клеммам, а они, в свою очередь, подключаются к электросети. Это делает применение оборудования эффективным и удобным.

На лицевой панели прибора устанавливается вольтметр. Он снимает показания вторичной цепи. Это позволяет оперативно реагировать на перегрузки. Вольтметр предоставляет возможность производить регулировку точно.

На корпусе есть вентиляционная решетка. Это обеспечивает естественное охлаждение магнитопривода.

Разновидности

Существует оборудование, рассчитанное на регулировку напряжения трехфазной или однофазной сети. Во втором варианте электронный ЛАТР имеет одну обмотку и один сердечник. Трехфазный агрегат включает в свою конструкцию три сердечника. На каждом из них есть по одной обмотке.

ЛАТРы могут как понижать, так и повышать напряжение. Это их основная особенность. Однофазные разновидности создают напряжение в сети от 0 до 250 В. ЛАТР трехфазный (380 В в сети) может регулировать диапазон от 0 до 450 В.

Следует отметить, что КПД обеих разновидностей приборов высокий. Он достигает 99%. При этом создается выходное напряжение синусоидной формы.

Виды применяемых лабораторных автотрансформаторов

Все ЛАТРы, используемые в настоящее время, рассчитаны на питание от сети АС определенных напряжений.

Модели, предназначенные для работы на однофазном токе 230/50В. Имеют один тороидальный сердечник, на котором расположена обмотка. Их схема очень проста.

Устройства, работающие от трехфазной сети АС 380/50В. Они оснащены тремя магнитопроводами, каждый из которых имеет свою обмотку. Здесь схема выглядит несколько иначе.

Все виды подобных трансформаторов могут выдавать как пониженное, так и повышенное напряжение на выходе, а именно:

Применение

ЛАТРы применяют в исследовательских центрах, лабораториях для проведения тестирования оборудования переменного тока. Иногда подобные приборы необходимы для стабилизации сетевого напряжения. Например, в момент недостаточного его уровня в сети в данный момент.

Однако сфера его применения ограничена. Если в сети наблюдаются постоянные перепады, скачки, применение автотрансформатора будет бессмысленным. В этом случае потребуется установить стабилизатор. Главным предназначением ЛАТРа является точная настройка напряжения для выполнения различных исследовательских задач, тестов.

Подобное оборудование может потребоваться в процессе наладки приборов промышленного назначения, высокочувствительной аппаратуры, радиоэлектроники. Они обеспечивают правильное питание техники, работающей на низком напряжении. Также их применяют при выполнении зарядки аккумуляторов.

Рассмотрев основные особенности лабораторных автотрансформаторов, можно правильно применять агрегат в различных целях, повышая эффективность и удобство настройки различного оборудования.
