Маркировка автоламп, как правильно выбрать лампу по назначению и цоколю

Лампы головного освещения классифицируются не только по принципу действия. Они могут иметь различную конструкцию колбы, спиралей и цоколя, что зависит от назначения.

Рекомендуем прочитать.

Лампы головного освещения классифицируются не только по принципу действия. Они могут иметь различную конструкцию колбы, спиралей и цоколя, что зависит от назначения. Правилами ЕЭК ООН, на основании которых регламентируются требования к световым приборам машин, классифицируются лампы по таким типам: H1, H2, H3, H4, H7, HB1, HB2, HB3, HB4, D1, D2 (последней маркируются лампы газоразрядные). Лампы H1 используются в противотуманных фарах (рис.), однако их основным предназначением являются фары дальнего света в 4-ехфарной системе головного освещения (к примеру, ВАЗ 2106, BMW).

Лампы H2 обычно используются в противотуманных фарах некоторых автомобилей французского производства и в дополнительной оптике Hella, лампы H3 с т.н. проводом-хвостиком встречаются гораздо чаще – исключительно в противотуманных фарах. Применение однонитевой лампы H7 и двухнитевой H4 предусмотрено международными нормами в традиционной 2-ухфарной европейской системе освещения типа CR. Недавно появившиеся лампы H7 в основном применяются на автомобилях, которые были выпущены после 1995 года, и оборудованы фарами, имеющими свободную форму.

Лампы HB1, HB2, HB3, HB4, соответствующие американским стандартам, обычно устанавливаются на американские и некоторые японские авто. Нестандартную конструкцию цоколя можно назвать основной особенностью этих ламп. Двухнитевые фары HB1 и HB2 предназначены для американских автомобилей, однонитевые HB3 и HB4 чаще можно встретить на японских машинах. А главное отличие заключается в том, что с 1957 года в странах Европы принято асимметричное распределение света с четкой границей света и тени, а также с лучшим освещением обочины для пассажиров. Однако использование фар со светотеневой границей было разрешено только с 1997 года. Хотя делать обязательно это не заставляли. Свет «американских» фар полностью ослепляет встречных водителей, распределяясь практически симметрично. Кроме того, американцы осуществляют только вертикальную регулировку фар. Необходимо также отметить, что в США и Канаде нет единого порядка сертификации осветительных приборов.

На рисунке можно увидеть, как выглядят схемы американского (снизу) и европейского (сверху) светораспределения на измерительном мониторе, расстояние которого от фар составляет 25 метров.

Многие производители вместе с галогенными простыми выпускают всесезонные или другие лампы, имеющие улучшенные характеристики.

Лампы с увеличенным сроком службы (долговечные)

Производители рекомендуют данную продукцию профессионалам, чьи автомобили круглосуточно эксплуатируются, гарантируя тем самым их удвоенную долговечность. Срок их службы продлевается специальным составом газовой смеси-наполнителя и особой технологией изготовления нити накаливания. К тому же, комплексом технологических мер обеспечивается большой уровень вибростойкости данных источников света.

Osram, у Philips и Narva обозначаются одинаково — LongLife,

Источник

Противотуманки! Замена ламп Н10, на аналогичные НВ3, + и ещё COOL BLUE.

После долгих поисков, наконец то были найдены лампы в противотуманки, да ещё и в белом свечении. Лампам с цоколем — Н10, которые светили желтоватым светом, и у нас в Украине найти такие лампы сложно, единственное под заказ. Так вот, эти лампы нашли себе достойную замену с цоколем — НВ3, в начале это была фирма «NARVA», а позже были найдены лампы фирмы «OSRAM» с цоколем НВ3, и свечением лампы «COOL BLUE».
Эти лампы всегда практически есть в хороших автомагазинах в наличии, и цоколя Н10, и НВ3 — эдентичны по размерам, тоесть взаимозаменяемы.

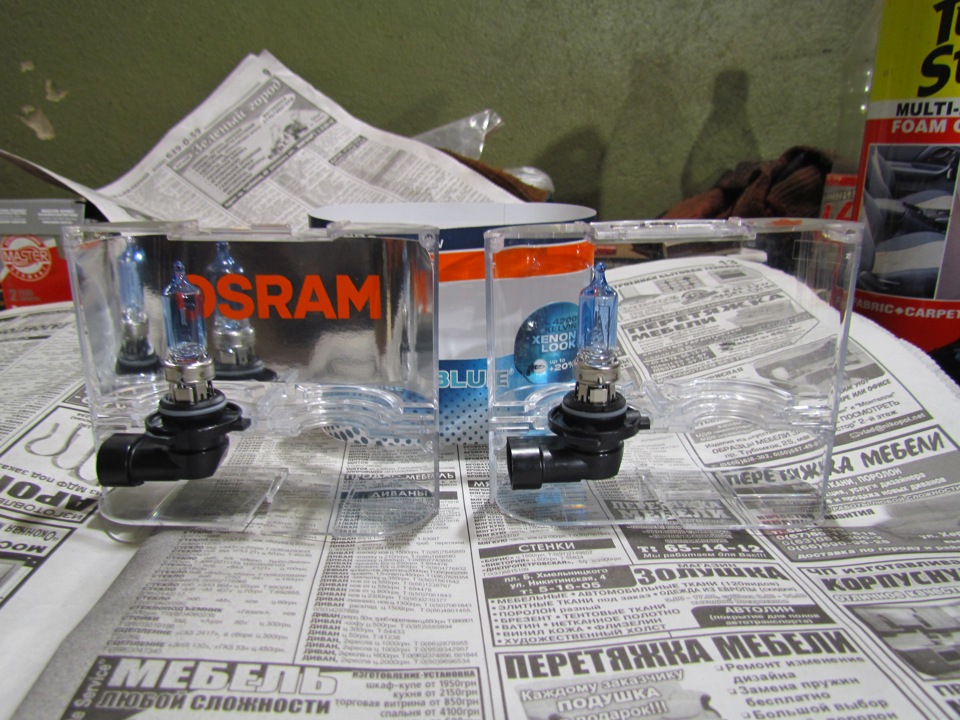

Лампы «OSRAM» подарили мне мои два товарища — Виталий, и Вадик на моё День рождения, спасибо им большое за достойный, и нужный подарок.
Лампы уже установлены, светят они белым светом, что теперь более гармонирует со светом головных фар, в которые год назад были установлены галогеновые лампы фирмы «PHILIPS» со свечением «SUPER BLUE», то же свет белый, что более радует глаз. alu-kola.elektrony.cz

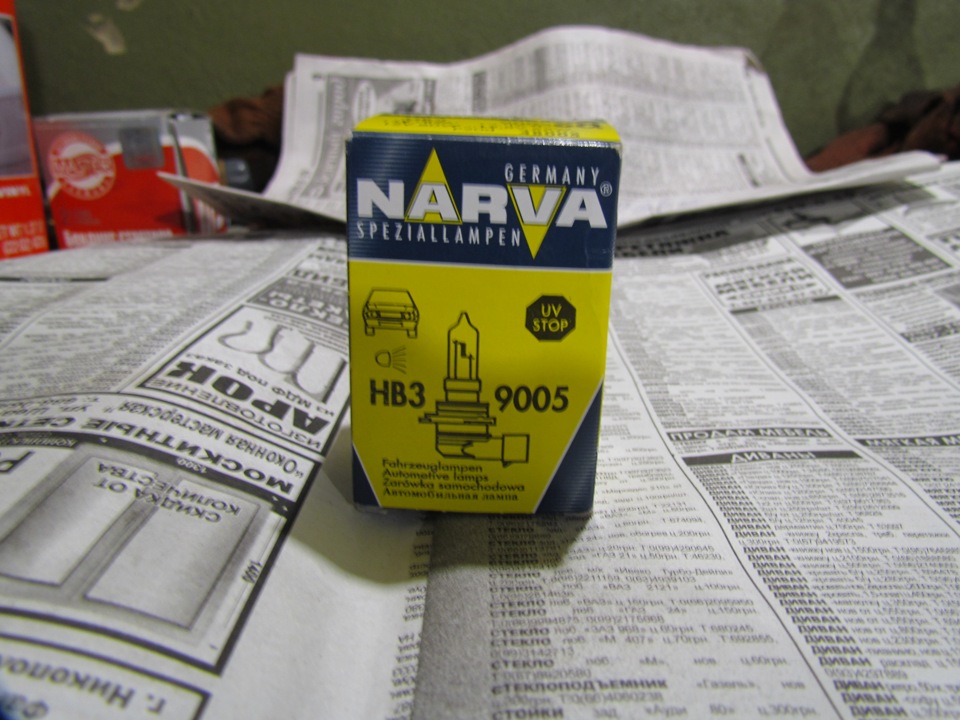

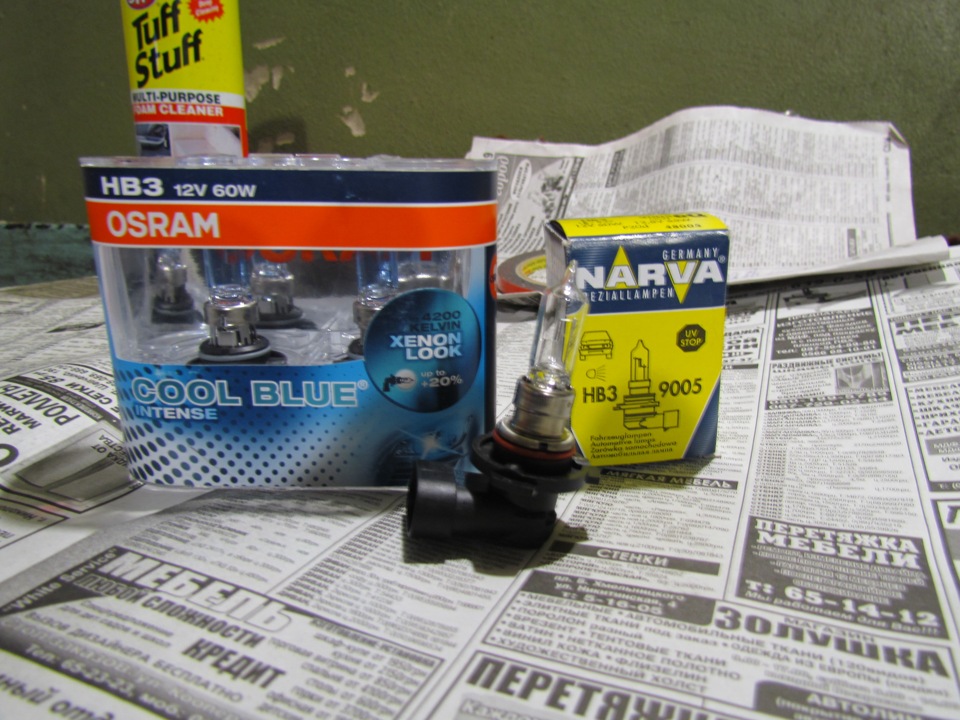

Изначально была опробована лампа с цоколем НВ3 «Нарва», вместо цоколя Н10.

Как цоколь НВ3, так и штатный розьём на лампе, всё встало в идеале. Единственное установленная лампа «Нарва», светила тоже желтоватым светом, поэтому поиски лампы в «белом» свете продолжились, но не долго.

Лампы фирмы «OSRAM», написан производитель U.S.A., предполагаю, что всё же это Китай, но качество по внешнему виду на высоте, но попробуем, увидим.

Позже найду фото со штатным свечением, но сейчас всё очень нравится, гармония света — осуществлена.

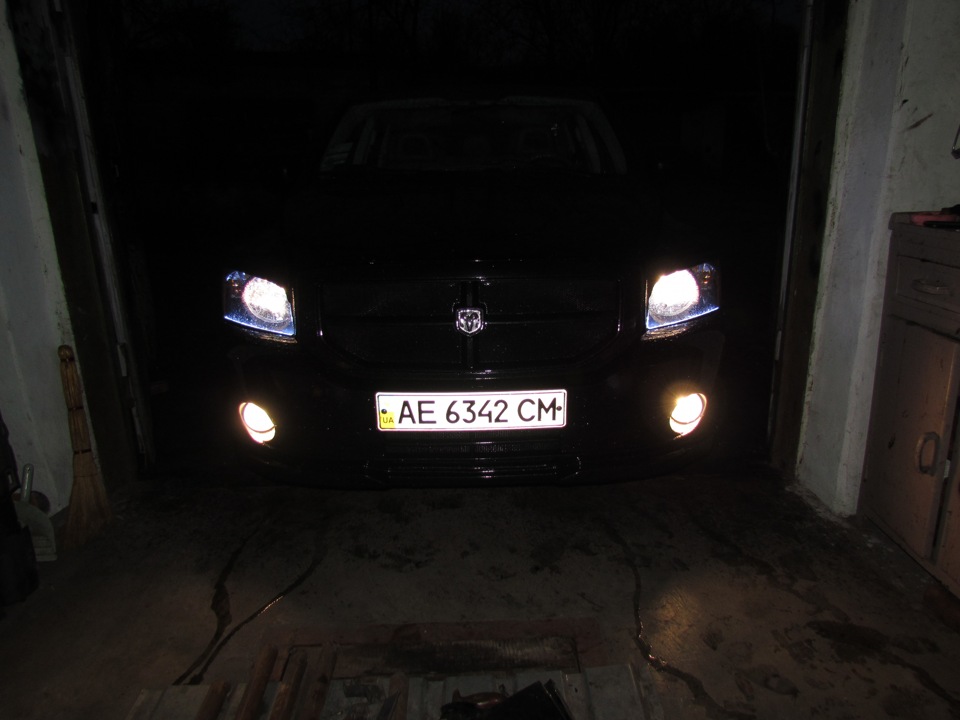

Фото сделаны в гараже, так как на улице шёл сильный дождь, но «глаза» «барашка» теперь, ну очень «белый» светят.
РЕКОМЕНДУЕМ — «OSRAM», НВ3, «COOL BLUE».

Источник

Большой тест галогенных ламп H11: Osram, Bosch, Neolux, Philips, Xenite, «Маяк», Fenox и Nord Yada

Начало нового сезона испытаний компонентов мы традиционно начинаем с автомобильного головного света. Поскольку зима в России не балует водителей продолжительностью светлого времени суток, лампы работают с резко возросшей нагрузкой, да еще и в экстремальных условиях с постоянными перепадами температуры. В результате менять их приходится значительно чаще, а значит, требуется надежный и качественный продукт. Лучшие из ламп с цоколем H7 и H4 мы определили на прошлых тестах, так что сейчас пришло время лампочек H11. Определяем победителей из 8 брендов всех ценовых категорий.

В первую очередь стоит сказать, что лампы с цоколем H11 многим известны по противотуманным фарам. Благодаря компактности и специфическому креплению чаще всего их применяют именно там. Однако немало автопроизводителей используют лампы H11 именно как источник головного света. К таким относится, например, Nissan и его популярнейшая модель X-Trail.

Собственно, фару кроссовера последнего поколения мы и взяли в качестве испытательного образца. Причем остановили свой выбор на подержанной оптике, что сделало тест куда более жизненным. На прошлом тесте ламп H4 у нас была абсолютно новая фара от Hyundai Solaris, которая, по словам представителей лаборатории, благодаря своему качеству и состоянию помогала «вытягивать» значения замеров у не самых лучших образцов ламп. Да и на новой гарантийной машине менять лампочки на недорогой неоригинал мало кто будет, а вот для подержанной, наоборот, вряд ли кто-то станет гоняться за родными.

Итак, в нашем тесте 9 образцов ламп с цоколем Н11 (параметры 12V 55W) в ценовом диапазоне от 83 до 478 рублей за штуку.

Osram Original
Производство: Германия
Средняя цена: 466 рублей

Bosch Pure Light
Производство: Южная Корея
Средняя цена: 395 рублей

Bosch Longlife Daytime
Производство: Венгрия
Средняя цена: 380 рублей

Neolux
Производство: Китай
Средняя цена: 282 рубля

Philips Vision
Производство: Германия
Средняя цена: 369 рублей

Xenite Standart
Производство: Китай
Средняя цена: 87 рублей

«Маяк»
Производство: Китай
Средняя цена: 90 рублей

Fenox
Производство: Тайвань
Средняя цена: 147 рублей

Nord Yada
Производство: Китай
Средняя цена: 83 рубля

Испытания

Как и прежде, тест опирается на общепринятые официальные стандарты Правил ЕЭК ООН № 37-03 и основанный на них Государственный стандарт РФ, регламентирующий характеристики освещения для транспортных средств. Тест, как и раньше, проводился в научно-техническом центре «Автоэлектроника», на основании экспертиз которого производители ламп и получают сертификаты соответствия, а следовательно, и допуск на российский рынок.

Все лампочки проверялись по трем образцам каждого бренда на основании трех основных параметров: мощности, светового потока и замера значений силы света в пяти контрольных точках: B50L и Зона III — 50 метров влево, параметр освещения встречки, 75R и 50R — 75 и 50 метров вправо, параметр освещения обочины, 50V — освещение по прямой на расстоянии 50 метров. Кроме того, мы дополнительно провели ресурсный экспресс-тест всех образцов — 200 часов непрерывной работы на стенде.

Важное уточнение! Для новых и не новых фар регламентом установлены разные предельно допустимые значения измерений как раз с поправкой на износ. Так или иначе ориентироваться мы будем на номинальные значения заводских параметров фары, указывая заниженные характеристики только для тех ламп, которые не впишутся в значения, допустимые для новой оптики.

Osram

Лампочки мирового бренда, причем оригинального немецкого производства, показали ожидаемо высокие результаты. При максимально допустимом значении мощности 62 Вт все три образца выдали менее 58 Вт. А световой поток попал ровно в «золотую середину» допустимого значения.

Несмотря на заявленные стандартные характеристики, при замерах по точкам образцы Osram показали повышенные значения силы света, как будто лампочки имеют улучшенные параметры. Освещение правой стороны дороги оказалось в полтора раза лучше минимально допустимых значений. Освещение по прямой — лучше почти в 2,5 раза. И только высокие, но все же оставшиеся в допустимых границах значения засветки левой стороны дороги можно считать некоторым недостатком для водителей встречных автомобилей.

Кроме того, лампы Osram показали высокую стабильность качества: параметры всех трех образцов почти не отличаются друг от друга.

Bosch Pure Light

Лампочки немецкого бренда, но южно-корейского производства также очень достойно выступили в тесте. Хотя при повышенном показании мощности образцы прошли по нижней границе показаний светового потока, но все равно вписались в значения нормы.

При этом показания замеров по точкам близки к стандартным. Засветка левой стороны дороги далека от предельного значения, а значит, слепить такие лампы не будут точно. Освещение обочины — в зоне необходимых значений, а перед собой фары будут светить вдвое лучше необходимого.

Качество изготовления ламп также не дает поводов для сомнений: все образцы показывают плюс-минус стабильно ровные значения.

Bosch Longlife Daytime

Помимо исходной модели «Бош» мы взяли на тест лампы под названием Longlife Daytime, которые при заявленных улучшенных параметрах длительности работы стоят почему-то на 15 рублей дешевле стандартных.

При почти одинаковых значениях потребляемой мощности и погранично низких значениях светового потока лампочки выдали лучшие на 10–15% значения силы света при замерах по точкам по сравнению с моделью Pure Light. А показатель освещенности по прямой в среднем оказался лучше на 20% стандартных ламп Bosch. Правда, как и в случае с Osram, лампы Longlife Daytime прошли по границе показателя засветки встречного потока.

Опять же, несмотря на то что эта модель лампочек Bosch была сделана на совершенно другом заводе компании в Венгрии, качество осталось на стабильно высоком уровне.

Это еще одни лампы известного мирового бренда, которые официально имеют улучшенные параметры освещенности (+30% к видимости). О том, что параметры эти довольно условны и не имеют никакой четкой регламентации, мы подробно писали в предыдущем тесте улучшенных ламп H4.

Лампочки Philips показали хорошую экономичность: одни из самых низких параметров потребляемой мощности — в среднем 56,8 Вт при максимально допустимом значении 62 Вт. Правда, при этом, как и у лампочек Bosch, оказались невысокие (но в пределах нормы) значения светового потока.

Ожидаемо хорошими были значения силы света. Параметры освещения по прямой почти вдвое лучше минимально допустимого значения, освещение правой стороны дороги лучше незначительно, а вот что касается освещения левой — одна из ламп в нормы для новых фар не вписалась: 409 кд вместо допустимых 350 кд и верхняя граница в 420 кд для «бэушной» фары. Две оставшиеся лампочки прошли по границе предельно допустимого значения.

Если говорить в целом, то все именитые бренды выступили предсказуемо очень хорошо. Главные отличительные черты: стабильность качества изготовления и высокие значения силы света. Из 12 протестированных ламп премиум-брендов только одна лампочка Philips не вписалась в значение по одному-единственному параметру — и то только с поправкой на значения для новой фары.

Neolux

Это дочерний бренд компании Osram, который позиционируется в более доступном ценовом сегменте, о чем говорит страна производства ламп — Китай. Последний факт сразу же сказался на стабильности качества: три образца показали заметную разницу в показаниях силы света. То есть каждая из трех ламп по-разному светит в разные стороны, хотя ни один из образцов не вышел за допустимые значения.

Одна лампочка Neolux освещает правую сторону дороги в среднем лучше на 54%, вторая — на 40%, а третья едва уложилась в норму. При этом в другой зависимости плавают показания освещения встречной полосы, хотя и вдалеке от предельной границы. А вот сила света по прямой — одна из самых низких из всех протестированных образцов.

Зато параметры потребляемой мощности и значения светового потока в пределах нормы, причем равномерно по всем трем лампочкам.

Лампочки отечественного бренда Xenite стоимостью 87 рублей за штуку в первую очередь порадовали одними из лучших показателей потребляемой мощности — 56,9 Вт. А также неплохим уровнем качества. Правда, из трех ламп одна чуть-чуть не дотянула до минимального необходимого значения светового потока.

Что касается значений силы света, то лапочки показали предельно допустимые цифры по освещению левой полосы, пройдя по границе нормы, — есть риск ослепления встречных водителей. А вот по правой стороне ситуация обратная: если на расстояние до 50 метров лампы светят хорошо, то на расстоянии 75 метров их эффективность резко снижается — лампочки еле-еле дотянули до показаний нормы с поправкой на значения для новой оптики.

«Маяк»

Еще один российский бренд производство своей продукции тоже давно заказывает там, где и все игроки сегмента лоукост, — в Китае. Один из аутсайдеров наших предыдущих тестов в этот раз выступил заметно лучше.

Показания светового потока и мощности в пределах нормы, хотя последний параметр вблизи верхних значений границы. С показаниями силы света дела обстоят хуже. Во-первых, плавает качество — характеристики сильно прыгают от лампы к лампе. Один из образцов зашкалил на значениях освещения левой стороны, а показания освещения по прямой превысили норму в четыре раза (20 375 кд при нижней границе 5100 кд), что было бы плюсом, если бы и остальные лампы показали схожие значения. А так две лампы «насветили» только на 12 000 кд. А образец № 3 дотянул до нормы освещения дальней правой точки только с натяжкой по параметрам неновой оптики.

Однако в целом две из трех ламп «Маяк» вписались в допустимые значения регламента, хоть и по их границам. Кроме того, лампы прошли ресурсный экспресс-тест.

Fenox

Лампы белорусского бренда тайваньского производства. Правда страну происхождения на упаковке нужно искать. Она написана на одном из внутренних язычков упаковки и только с одной стороны.

Все три лампочки показали ровные значения по мощности и световому потоку, хоть последние и выглядят низковатыми. Параметры силы света оказались очень слабенькими: лампочки кое-как вписались в норму освещения по прямой, одна из ламп не уложилась в норматив освещения правой зоны до 50 метров, и никто из образцов не прошел по параметрам освещения правой зоны до 75 метров: значения в 2–2,5 раза ниже нормы. При этом одна из лампочек зашкалила при освещении левой стороны.

Шар Ульбрихта, или сферический фотометр, измеряет характеристики светового потока

Nord Yada

Самые дешевые лампочки теста (83 рубля за штуку) оказались еще и самыми экономичными — потребляемая мощность всего 56,7 Вт. При этом показания светового потока близки к «золотой середине». А вот в показаниях силы света полный разнобой, что говорит о качестве изготовления.

Во-первых, лампочки гарантированно будут слепить: показания засветки зоны встречной полосы зашкалили у двух из трех ламп. При этом параметр освещения правой стороны дороги вдвое лучше нормы на расстоянии до 50 метров и в полтора-два раза лучше на расстоянии до 75 метров. А вот перед собой лампы Nord Yada светят по-разному: один образец лишь немного превысил норму, второй светит вдвое лучше, третий — вчетверо.

Ну, и производитель Nord Yada оказался аутсайдером ресурсного экспресс-теста. Одна из трех ламп не выдержала 200 часов и перегорела.

Каков итог?

Итак, чуда не произошло. Все участвующие в тесте образцы четко разделились на две группы: подороже и подешевле. Именитые мировые бренды прежде всего берут качеством: покупая лампы Osram, Bosch или Philips, можно быть на 99% уверенным, что все они будут светить одинаково хорошо.

Если же распределять места, то победителем мы признаем лампы Osram. Одни из лучших показателей потребляемой мощности, почти идеальные показания светового потока. Заметно улучшенные характеристики силы света, которые при этом не превысили ни одного допустимого значения даже без форы для использованной оптики.

На второе место мы ставим сразу пару брендов. Это лампы Bosch Longlife Daytime и Philips. Немецкие лампочки также показали стабильно высокие характеристики по всем замерам, а голландский производитель отличился к тому же низким потреблением энергии. Маленький «косячок» одной из лампочек Philips прощаем за самую низкую цену из всех премиальных брендов.

Бронзу заслуженно получают лампы Bosch Pure Light. Эдакий своеобразный номинал по характеристикам — точно по ГОСТу. Все образцы показали равномерные значения, которые далеки от негативных, но и не сильно выше нормативных. При этом лампочки чуть дороже модели Loglife Daytime.

На среднем уровне стабильности выступили лампы Neolux. Все образцы вписались в нормативы, но каждый из них показал разные результаты на дальней засветке правой стороны. Кроме того, у ламп одни из самых низких показаний освещения по прямой.

Лампочки брендов Xenite, Маяк, Fenox и Nord Yada, играющих в сегменте лоукост, можно записывать в одну группу аутсайдеров. Главных проблем две: разнобой по параметрам в зависимости от образца и регулярные вылеты за допустимые параметры силы света, особенно что касается засветки встречной полосы.

Из указанных ламп самые слабые показатели силы света у лампочек Fenox. А лампы Nord Yada вдвое превысили допустимые показатели засветки встречки, а также не прошли ресурсный экспресс-тест.

Редакция выражает благодарность компании «Евро Авто» и ООО «ВИС» за помощь в проведении теста.

Источник

Маркировка ламп дает автовладельцу информацию о типе ее цоколя, соответствие действующим стандартам, тип штекерного соединителя, номинальную мощность, напряжение и рабочий ток, также некоторую другую. В большинстве случаев соответствующая информация наносится на их цоколь. Воспользовавшись приведенной информацией, автовладелец может без проблем выбрать лучшие лампы для своей машины. Однако многих водителей вводят в ступор многочисленные непонятные на первый взгляд значки, имеющиеся на лампе и ее упаковке. Поэтому поможем максимально подробно с ней разобраться и узнать какая расшифровка маркировки и имеющихся обозначений на авто лампах.
Основная проблема, с которой сталкиваются автовладельцы при расшифровывании обозначений автомобильных ламп — наличие разных стандартов, а соответственно, и собственно обозначений. Лампы, имеющиеся на отечественном рынке, обозначают по двум типам стандартов — так называемому «советскому» и европейскому. Первый стандарт имеет номер ГОСТ 2023.01-88 и он более упрощенный, чем европейский. Так, буквой «А» в нем обозначается «автомобильная» лампа, а аббревиатурой «АМН» — автомобильная миниатюрная лампа. Если в обозначении имеется буква С (то есть, АС), то это значит, что перед вами лампа софитовая, а если обозначение АКГ — то это автомобильная кварцевая галогенная лампа.
Далее после этих определений на лампе пишется ее мощность (в Ваттах), номинальное напряжение (в Вольтах), а в конце обозначения добавляется номер разработки или попросту техническая информация, которая не имеет прикладной ценности для конкретного автолюбителя. Проблемой «советского» ГОСТа является то, что он не унифицирован. То есть, на разных лампах можно встретить информацию в разных обозначениях, и в разных местах, например, на цоколях, колбах и так далее.
Что касается европейского стандарта ECE, то он является единым, поэтому разобраться с ним проще. Так, в соответствии с ним буквы, имеющиеся на лампах, обозначают:
Т — миниатюрная цокольная лампа. Как правило, используется в передних габаритных огнях автомобиля.
R — лампа с 15-милиметровым цоколем и колбой диаметром не более 19 мм. Также устанавливается в габаритные огни машины.
R2 — диаметр колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P — лампа с 15-мм цоколем и колбой диаметром до 26,5 мм. Может использоваться в поворотниках и/или в качестве ламп для стоп-сигналов.
P — если эта заглавная буква помещается в начале маркировки, то это означает, что лампа фланцевая, о ней приведена информация чуть ниже.
W — если эта буква установлена после числа, то она обозначает мощность лампочки (например, 60/55 W), а если ее нет, то число обозначает номер конкретной модели лампы (однако чаще всего с ее помощью обозначают именно мощность).
W — если эта буква стоит в начале маркировки, то это говорит покупателю о том, что лампа снабжена стеклянным цоколем. Обычно такие лампы используют в фонарях габаритов и для подсветки номерных знаков.
Н — буква указывает, на то, что лампа галогенная.
Y — если буква находится перед числом, то это означает, что лампа имеет оранжевый цвет колбы.
ВА — означает, что лампа штифтовая с симметричным расположением штифтов по отношению друг к другу.
BAY — лампа штифтовая со смещением одного из штифтов по высоте.
BAU — лампа штифтовая со смещением одного из штифтов по радиусу.
BAZ — штифтовая лампа со смещением одного из штифтов по высоте и радиусу (о штифтовых лампах дополнительная информация приведена ниже).
SV — лампа софитная, имеющая с двух сторон цоколь. Используется для габаритов и фонарей заднего хода. Ее описание приведено ниже.
E — такая лампа имеет резьбовой цоколь.
X — такая маркировка используется на лампах нестандартных конструкций.
Иногда можно встретить лампу с уникальным обозначением, например, 9145 — это особая противотуманная лампа.
Указание вольтажа и мощности на двухнитиевых фарах будет несколько отличаться от однонитиевых. Например, обозначение 12V21W говорит автовладельцу о том, что перед ним однонитиевая лампа мощностью 21 Ватт, рассчитанная на номинальное напряжение 12 В. Если же лампа двухнитиевая, то пример обозначения будет следующим: 12V21/4W. Это означает, что номинальное напряжение для лампы составляет все те же 12 Вольт, однако первая нить имеет мощность 21 Ватт, а вторая — 4 Ватта.
Лампы отличаются по самым разным параметрам — форме, рабочему напряжению, мощности и так далее, однако наиболее существенное отличие — тип цоколя. На территории европейских стран маркировка автомобильных ламп выполняется в соответствии с двумя действующими стандартами — IEC (лампы и их арматура, требования к безопасности и прочее, существует много подобных стандартов) и DIN (нормативы освещенности, также действует несколько подобных документов).
Также зачастую в конце маркировки на цоколях можно встретить обозначения того, сколько изолированных от цоколя контактов имеет лампа. Бывают такие варианты:
S (single) — один;
D (duo) — два;
T (tres) — три;
Q (quatro) — четыре;
P (penta) — пять (присоединительный цоколь).
В расшифровке цоколей автомобильных ламп можно также найти информацию о форме колбы. Она также обозначается с помощью букв. В частности:
B — колба овальной формы (B);
RP — широкие сверху и сужающиеся к низу;
S — напоминающие форму баклажана;
G — в виде шарика;
T — в виде цилиндра.
Также по количеству букв «С» в индексе лампы можно понять, что перед вами лампа с одной (С), или двумя (СС) верхними спиралями.

Существует еще одно универсальное обозначение, сообщающее о номере официального утверждения (стандарта), которому соответствует данная конкретная лампаочка. Оно обозначается как буква E с цифрой (например, Е1), и все это обведено в прямоугольник со скругленными углами (или в кружок). Соответствие цифры и страны сведены в таблицу.

Номера 15, 30, 33, 35, 36, 38, 39, 41 и 44 не присвоены ни одной стране мира (вакантны).

В целом же, повсеместно используются такие типы цоколей:

H4 и H7 — самые распространенные (ближний дальний);
H8, H10, H11 — для противотуманных фар;
W5W, T10, T4W — для габаритов и боковых указателей поворота;
P21W — для основных сигналов поворота;
W21W, T20, 7440 — для фонарей заднего хода.
Лампы R2 относятся к старому поколению световых приборов и применяются в двух фарных системах освещения. Их применение ограничивается старым парком автомобилей и сельхозтехники.

Лампы с цоколями типов H1 и H7 применяются в четырех фарных системах освещения автомобиля. Однако на сегодняшний день цоколи типа Н1 считаются устаревшими и используются все реже, и если ее можно было использовать как для ближнего, так и для дальнего света, то с появлением ламп типа Н7 лампы Н1 стали использоваться лишь в системах дальнего света и в противотуманных фарах.

Популярность цоколя Н4 обусловлена ее высокими эксплуатационными характеристиками. В частности, они отличаются простотой установки, регулировки и замены. Но такие лампы обладают существенным недостатком — сравнительно низким световым потоком. Например, световая отдача для нити ближнего света такой лампы составляет около 1000 Лм, в то время как, например, у Н7 — 1500 Лм.

Для подсветки приборной панели зачастую используют лампы, имеющие пластмассовый цоколь. Они отличаются надежным креплением контактов лампы, патрона и питающего штекера. Несомненным преимуществом таких ламп является то, что отсутствие металлических составляющих обеспечивает невозможность их окисляться, ржаветь и прикипать. Кроме галогенных есть такие же газоразрядные лампы с пластмассовым уплотнительным патроном.

Самыми новыми и технологичными являются патроны типов Н8, Н9 и Н11. Они отличаются мощным световым потоком и единственные, которые могут использоваться в современных особо компактных фарах, дающих, однако, сильный световой поток. Лампы в цоколе НВ3 и НВ4, как и Н8, Н9 и Н11 могут использоваться как отдельно, так и вместе с газоразрядными ксеноно-металлогалогенными лампами. Такое сочетание различных типов ламп обеспечивает максимальный и очень качественный световой поток.

HB1 и HB2 — это двухнитевые фары для американских машин, HB3 и HB4 — однонитевые, чаще встречаются на японских автомобилях

Цоколь с защитным фланцем
О наличии защитного фланца свидетельствует буква Р, с которой собственно и начинается маркировка непосредственно цоколя после указания его типа (например, H4-P43t). С таким фланцем обычно выпускают мощные лампы для головных фар. В частности, лампы ближнего, дальнего света, комбинированные варианты, а также противотуманные фары, рассчитанные на тип цоколя H3, H4, H7, HB3, HB4. Аналогично выпускаются менее востребованные фары типов H1, H12, R2 и некоторые другие.

Софитные
Как указывалось выше, софитные лампы имеют обозначение SV. Данная автомобильная лампа имеет цилиндрическую форму и длину корпуса около 30…40 мм, а также два цоколя по краям. Выбор подобной конструкции обусловлен соображениями по экономии внутреннего пространства и желанием минимизировать размер плафона лампы. Эти источники света, как правило, используют в салоне автомобиля, в частности, в светильниках, которые встраиваются в его обивку. Реже подобные лампы используют в светильниках, предназначенных для подсветки регистрационного автомобильного знака, а также для стоп-сигналов (пример обозначения — C5W-SV8.5-8).

Штифтовые
Штифтовые лампы имеют гладкий цилиндрический цоколь с двумя штифтами для жесткой фиксации. У ламп с обозначением BA они расположены симметрично, а у изделий с обозначением BAY и BAZ — ассиметрично. В последнем случае смещение штифтов обеспечивает невозможность установки лампы другого типа, в частности, белой вместо желтой или наоборот. Пример обозначения — PY21W-BAY15s. В данном случае эту надпись можно расшифровать так: лампа имеет желтую колбу, штифтовый цоколь с диаметром 15 мм и одним контактом, мощность лампы составляет 21 Вт.

Лампы со стеклянным цоколем
Лампы, имеющие стеклянный (не металлический) цоколь обозначаются английской буквой W. После нее в надписи приводится размер цокольной части в миллиметрах. Подобные лампочки очень востребованы среди автолюбителей, поскольку они повсеместно используются в различных фонарях — указателях поворотов, габаритных огнях, приборной панели и так далее.

Новые виды цоколей
В настоящее время все активнее ведутся разработки более совершенного, светодиодного, освещения. Такие лампы воспроизводят мощный световой поток, и при этом потребляют меньше энергии и имеют очень длительный ресурс (срок службы). Однако многие из них рассчитаны и на установку стандартные Н-цоколя, описанные выше. Обратите внимание, что все светодиодные лампы имеют в своем обозначении английскую аббревиатуру LED.

Светодиодные лампы имеют различные цоколя. Они могут быть рассчитанными как на установку в стандартных фарах (например, Н1), так и в специально разработанных для них посадочных мест. Зачастую они рассчитаны именно на установку в новые лампы, которые имеют особую оптику, поэтому этот момент необходимо уточнять дополнительно перед покупкой той или иной лампы. В противном случае установка такой лампы в обычную фару не даст должного эффекта, будет слабое освещение, а сама лампа и непосредственно фара могут перегреваться, оплавляться и в конечном итоге выйти из строя.

Описание маркировки галогеновых ламп

Галогенные автомобильные лампы являются, пожалуй, одними из наиболее распространенных типов. Их легко можно узнать по форме, однако на их цоколе и колбе нередко можно встретить обозначения, малопонятные некомпетентному в данном вопросе автовладельцу. Первое, о чем стоит сказать — галогенные лампы на цоколе обозначаются английской буквой H (обычно она идет в самом конце ряда с зашифрованными данными, начинающими информацией о производителе). На изделиях некоторых известных производителей, например Philips, иногда галогенные лампы в конце шифра идентифицируют буквой U. В настоящее время их существует несколько видов — H1, H2, H3, H4, H7, H11, H27, HB3, HB4 и прочие. Они не являются взаимозаменяемыми и в конкретную фару можно устанавливать лишь предписанную для нее лампу. Это связано с ее геометрическими формой и размером.

Помните, что после установки новых ламп зачастую необходимо заново выполнить регулировку фар. Или просто проверить, насколько правильно они настроены.
В настоящее время многие производители ламп выпускают так называемые «голубые» лампы или «невидимки». В первом случае они обозначаются как Blue (в переводе с английского языка — голубой, синий). Как понятно из названия, их свет имеет голубоватый оттенок. Обычно кроме непосредственно надписи на колбе и на упаковке само стекло такой лампы также имеет голубоватый оттенок. Аналогично «невидимки» маркируются английским словом Silver (серебро). Они имеют белый оттенок. Такое обозначение наносят как на лампу, так и на ее упаковку.

Нередко в описании той или иной лампы можно встретить надпись +30%, +50% и так далее (зачастую на их упаковках присутствует надпись up to +…% more light или подобные). Это означает, что по заверениям производителей данная лампочка при потреблении того же количества энергии выдает световой поток на указанное количество процентов больше, чем аналогичная стоковая. На самом деле это не всегда так, и зависит как от производителя, так и от конкретной модели лампы. Эту информацию нужно уточнять дополнительно в интернете или в литературе. Будьте осторожны, нередко такая надпись является лишь маркетинговым ходом, цель которого — ввести покупателя в заблуждение.

Лампы, имеющие увеличенный ресурс, обозначаются английским словом LongLife (дословно — долгая жизнь). Эти изделия действительно служат дольше, однако их точные характеристики необходимо уточнять на упаковке, поскольку они могут значительно отличаться. Другое обозначение аналогичных ламп с большим ресурсом — HD LL. В частности, таким образом подобные лампы маркируют известные производители Philips и Narva. А вот производитель Osram свои аналогичные изделия маркирует простой буквой L (Long).

При покупке новой лампы можно взять аналогичную старую с собой, и пойти с ней в магазин. А там уже самостоятельно или с помощью продавцов подобрать такую же или ее аналог с какими-либо измененными на ваш вкус характеристиками.
Описание маркировки ксеноновых ламп

Ксеноновые лампы (аналогично галогенным) имеют особое обозначение — букву D. Обратите внимание, что такие ксеноновые лампы необходимо устанавливать лишь в специально предназначенные для них фары. Это связано с особенностями конструкции последних. В противном случае они не будут обеспечивать должного светового потока, а это можно по ошибке принять за их низкое качество. Однако существуют и такие «ксенонки», которые можно устанавливать вместо «галогенок».

Газоразрядные лампы на основе ксенона условно можно разделить на три большие группы:

Для цоколей H1…H27, HB3…HB5, которые устанавливаются в переоборудованные штатные фары различных транспортных средств.
Биксеноновые фары, имеющие обозначение H4M, HB1M, H13M и другие с аналогичным обозначением буквой «М». Их предназначение заключается в замене галогенных ламп, которые одновременно являются как источниками ближнего, так и источниками дальнего света.
Ксеноновые лампы с цоколями типа D1S, D1R – D4S, D4R. Эти источники света устанавливаются автопроизводителем в фары сразу с конвейера. Обратите внимание, что конструкция этих фар отличается от традиционных, рассчитанных на «галогенки». Поэтому в них нужно устанавливать лишь такие лампы!
Лампы типа D2S D2R PHILIPS являются самыми первыми вариантами штатных ксеноновых ламп. Они были изобретены в конце 1990-х и устанавливались на некоторые европейские автомобили. Запомните, что ксеноновые лампы D2S предназначены для установки в линзованные фары (там, где установлена линза), а D2R — для установки в рефлекторные фары, то есть, в такие, где линзы нет, а лишь имеется отражатель. Их ни в коем случае нельзя путать, поскольку если вместо D2S поставить D2R, то значительно уменьшится яркость, а вот если вместо D2R поставить D2S то светотеневая граница будет более размытой, и фара будет значительно слепить встречных водителей, что небезопасно в дороге.

Более совершенными, пришедшими на смену описанным выше лампам, стали D4S и D4R. Их стали устанавливать на японские машины Toyota и Lexus. Они отличались тем, что в их составе не было ртути, то есть, они были более экологически безопасными, из-за чего они приобрели название — D4S XenEco. Яркость этих ламп немного меньше чем у D2S. В частности, она составляет около 3050 Лм, в то время как у D2S это значение соответствует 3200 Лм. Однако эти лампы после их выхода из строя нужно обязательно утилизировать в соответствующих пунктах.

Отличаем подделку

Заключение
При выборе той или иной лампы для своего автомобиля в первую очередь необходимо руководствоваться рекомендациями изготовителя машины. В мануале (или технической документации) четко указано, какие лампы нужно устанавливать в фары головного света, а также в задние, боковые и внутренние (салонные) фонари. В первую очередь необходимо обращать внимание на тип цоколя, поскольку именно этот фактор обеспечивает покупку лампы, которая без проблем будет установлена в посадочное место. Что касается производителя, то тут нужно выполнять выбор на основании соотношения цены и качества, как и при выборе любого другого изделия. Если вам известны какие-либо другие обозначения, не вошедшие в данный материал, — поделитесь этой информацией в комментариях ниже. Тем самым вы поможете другим автовладельцам при выборе конкретной лампы или при расшифровке непонятного обозначения.
