латунный золотник что это
Обратный клапан с латунным золотником
Скачать чертежи
(VT.151.N) Обратный клапан VT 151 допускается использовать в установках холодного и горячего водоснабжения, водяного отопления, подачи сжатого воздуха, других жидкостей и газов, неагрессивных к материалам клапана. Клапан может устанавливаться в любом положении (гидравлические характеристики не меняются) и не имеет трущихся поверхностей. Корпус, шток и золотниковая тарелка выполнены из латуни марки CW617N (европейский стандарт EN 12165), никелированы. Благодаря этому клапан допускается применять в системах с рабочей температурой до 130 °C. Сферическая форма золотниковой камеры обеспечивает большую, чем у цилиндрических клапанов, пропускную способность. Номинальное рабочее давление клапана VALTEC VT 151 – 25 (Ду 1/2″) и 16 (Ду 2″) бар. Минимальное рабочее давление – 0,05 бара. Минимальный перепад давления открытия клапана – 0,025, закрытия – 0 бар (закрывается от пружины). Присоединительная резьба – внутренняя/внутренняя.
| Артикул | Размер | Цена за единицу |
|---|---|---|
| Арт. | Разм./кол. | Цена |
| VT.151.N.04 | 1/2″ | 355 p |
| VT.151.N.05 | 3/4″ | 502 p |
| VT.151.N.06 | 1″ | 821 p |
| VT.151.N.07 | 1 1/4″ | 1265 p |
| VT.151.N.08 | 1 1/2″ | 1760 p |
| VT.151.N.09 | 2″ | 2625 p |
| * Указаны рекомендованные производителем розничные цены (руб). | ||
Паспорт: Клапан обратный пружинный муфтовый с латунным золотником (PDF, 446 KБ)
Декларация о соответствии техническому регламенту Таможенного союза (PDF, 1,15 МБ)
Отказное письмо в обязательной сертификации по ТР ТС 032/2013 (PDF, 411 КБ)
Отказное письмо в области пожарной безопасности (PDF, 546 КБ)
Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (PDF, 1,97 МБ)
Обратные клапаны
© 2021 ООО «ВЕСТА РЕГИОНЫ»
Все права защищены.
МОСКВА
108852, Москва, г. Щербинка, ул. Железнодорожная, д. 32, стр. 1
тел.: (495) 228-30-30
САНКТ-ПЕТЕРБУРГ
192019, Санкт-Петербург, ул. Профессора Качалова, 11
тел.: (812) 324-77-50
САМАРА
443031, г. Самара, 9 просека, 2-й проезд, д. 16 «А»
тел.: (846) 269-64-54
КРАСНОДАР
350001, Краснодар, ул. Ставропольская, д. 212, 3 этаж
тел.: (861) 214-98-92, 214-98-93,
214-98-94
ЕКАТЕРИНБУРГ
620016, Екатеринбург, ул. Академика Вонсовского, 1А
тел.: (343) 278-24-90
Золотник
Золотник, или золотниковый клапан — устройство, направляющее поток жидкости или газа путем смещения подвижной части относительно окон в поверхности, по которой она скользит.
Цилиндрический золотник по принципу действия аналогичен коробчатому, но полностью уравновешен.
Такой золотник обычно имеет 2 поршня 1 и 2 на общем штоке 3, перемещающихся в снабженной окнами втулке 4.
В системах гидравлического регулирования высокой точности цилиндрическому золотнику иногда сообщают непрерывное вращательное движение вокруг оси или колебательное вдоль оси с целью повысить чувствительность системы путем замены трения покоя трением скольжения.
На советских паровозах наибольшее распространение получил раздвижной цилиндрический золотник Трофимова.
От обычного золотника он отличается тем что поршни не закреплены жестко на штоке, а могут перемещаться вдоль него.
Максимальное (рабочее) расстояние между поршнями ограничивается с помощью упорных шайб.
Такая конструкция позволяет отказаться от специальных устройств беспарного хода (устройств, снижающих сопротивление перемещению паровоза на выбеге при закрытом регуляторе) — байпассов.
При закрытии регулятора оба поршня золотника смещаются к середине, обеспечивая соединение рабочих объемов цилиндра друг с другом через выхлопной коллектор.
При открытии регулятора пар раздвигает поршни, и золотник Трофимова начинает работать как обычный цилиндрический золотник.
Крановый золотник по существу представляет собой коробчатый золотник 1, согнутый вокруг оси, перпендикулярной направлению его движения, и вставленный в цилиндрическую втулку 2 с 2 мя окнами 3 и 4.
Качаясь вокруг неподвижной оси 5, золотник сообщает или разобщает окна с камерами 6 и 7.

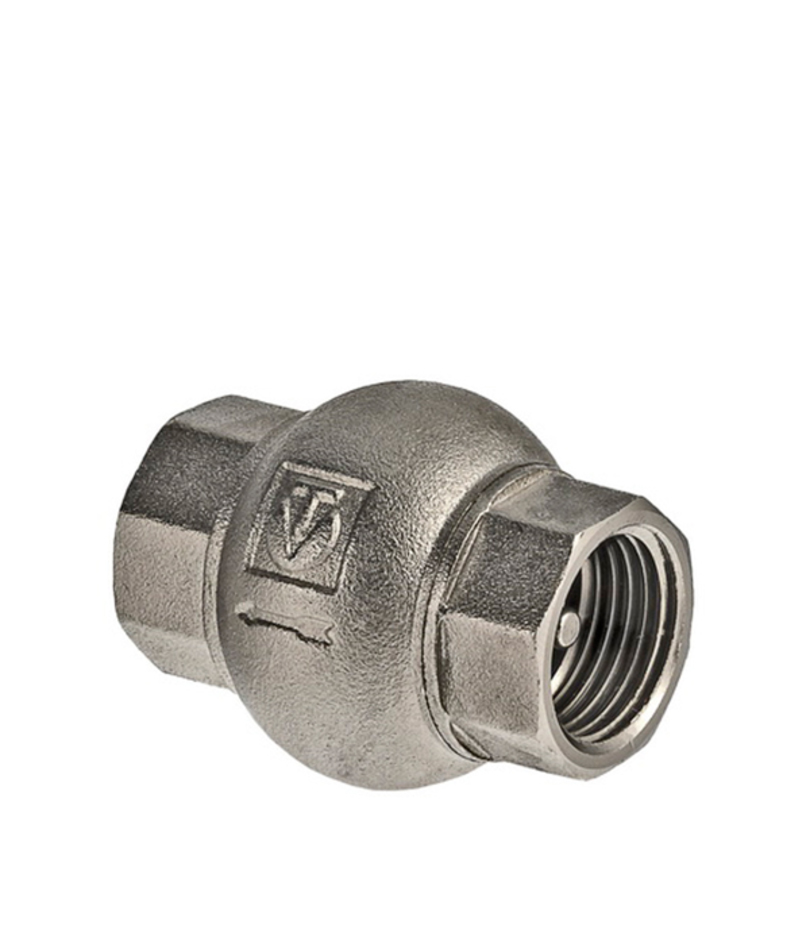

Клапан обратный 1/2″ внутр(г) (латунный золотник) Valtec
Недоступно в этом городе
Предназначен для установки на гидравлических и пневматических трубопроводных сетях и пропуска транспортируемой среды только в одном направлении (указанном стрелкой на корпусе клапана). В качестве транспортируемой среды может использоваться сжатый воздух, холодная и горячая вода и прочие жидкости, не агрессивные к материалу клапана.
Гарантируем доставку вовремя!
Если мы опоздали, доставка — бесплатно.
Обратный клапан VT 151 допускается использовать в установках холодного и горячего водоснабжения, водяного отопления, подачи сжатого воздуха, других жидкостей и газов, неагрессивных к материалам клапана. Клапан может устанавливаться в любом положении (гидравлические характеристики не меняются) и не имеет трущихся поверхностей. Корпус, шток и золотниковая тарелка выполнены из латуни марки CW617N (европейский стандарт EN 12165), никелированы. Благодаря этому клапан допускается применять в системах с рабочей температурой до 130 °C. Сферическая форма золотниковой камеры обеспечивает большую, чем у цилиндрических клапанов, пропускную способность. Номинальное рабочее давление клапана VALTEC VT 151 – 25 (Ду 1/2″) и 16 (Ду 2″) бар. Минимальное рабочее давление – 0,05 бара. Минимальный перепад давления открытия клапана – 0,025, закрытия – 0 бар (закрывается от пружины). Присоединительная резьба – внутренняя/внутренняя.
Золотниковый клапан
Золотни́к, золотниковый клапан — устройство, направляющее поток жидкости или газа путём смещения подвижной части относительно окон в поверхности, по которой она скользит.
Применение
Устройство
Коробчатый золотник представляет собой перевёрнутую коробку 1, попеременно перемещаемую золотниковой тягой 2 вправо и влево по золотниковому зеркалу 3 с прямоугольными окнами 4 и 5. В зависимости от положения золотника, окна сообщаются или с замкнутым пространством 6, окружающим золотник и заполненным рабочим телом, или с полостью 7, соединённой с атмосферой или конденсатором.
Недостаток коробчатого золотника — неуравновешенность, вследствие которой рабочее тело сильно прижимает его к зеркалу, что вызывает износ трущихся поверхностей и требует значительных усилий для передвижения золотника.
Цилиндрический золотник по принципу действия аналогичен коробчатому, но полностью уравновешен. Такой золотник обычно имеет два поршня 1 и 2 на общем штоке 3, перемещающихся в снабжённой окнами втулке 4. В системах гидравлического регулирования высокой точности цилиндрическому золотнику иногда сообщают непрерывное вращательное движение вокруг оси или колебательное вдоль оси с целью повысить чувствительность системы путём замены трения покоя трением скольжения.
Крановый золотник по существу представляет собой коробчатый золотник 1, согнутый вокруг оси, перпендикулярной направлению его движения, и вставленный в цилиндрическую втулку 2 с двумя окнами 3 и 4. Качаясь вокруг неподвижной оси 5, золотник сообщает или разобщает окна с камерами 6 и 7.
