Лестничные автоматы и датчики движения
На освещение подъездов многоэтажных домов тратится огромное количество электроэнергии, причем большую часть времени свет горит напрасно. Испытания показывают, что освещать подъезд и лестничные клетки в сумерки требуется не больше 60 мин в сутки, а при наличии лифта еще меньше. Чтобы экономить на потреблении электроэнергии, необходимо использовать светодиодные осветительные приборы, а так же оснащать подъезды и лестничные клетки домов автоматами, включающими свет на непродолжительное время и только при необходимости. С помощью такого автомата свет включается при появлении человека на лестничной клетке и отключается после его ухода. Применение лестничного автомата в одном подъезде дает экономию не менее 2 мегаватт/часов электроэнергии в год. Такая экономия достигается благодаря тому, что в ночное время освещение практически всегда выключено. Кроме того, благодаря сокращению числа импульсов включения-отключения, а также уменьшения времени горения осветительных приборов, увеличивается срок службы электрических ламп.
Лестничный автомат (выключатель) – это электронное устройство со встроенным таймером, срабатывающее от поступающего сигнала, замыкающее электрическую цепь освещения на определенное предварительно установленное время
По управляющему сигналу автоматы делятся на:
Рассмотрим модульные реле – лестничные автоматы различных производителей.
ВЛ-31М (Россия)
Лестничные автоматы чешского производства:
CRM-4, CRM-42 – программируемый, количеством нажатий кнопки можно выбрать время задержки выключения, DIM-2 – лестничный автомат с регулировкой яркости, времени разгорания и затухания.
Широкая линейка моделей лестничных автоматов Белорусского производства компании Евроавтоматика, это таймеры-выключатели (лестничные автоматы) ASO-220, AS-212, AS-B220, AS-223 и др. с различными функциями.
Самые легкодоступные и бюджетные модели это звуковые и инфракрасные датчики движения со встроенным регулируемым временем отключения.
Так же существуют датчики движения микроволновые. Работают они по принципу локации СВЧ излучением «на отражение». Датчики излучают высокочастотные электромагнитные волны с частотой 5,8ГГц и получают эхо, отраженное от объектов.
Микроволновые датчики обладают рядом преимуществ:
Автоматы лестничного освещения с акустическим датчиком и функцией таймера
Аннотация. В статье рассмотрены: акустический автомат, включающий по звуковому сигналу лампу накаливания на заданное время, а также автомат-эконом электроэнергии, снижающий вдвое яркость лампы по прошествии полупериода времени отсчёта, а по прошествии всего интервала отсчёта, переходящий в экономичный режим ожидания до следующего включения.
Общие сведения. Значительно увеличить срок службы лампы накаливания можно, только обеспечив наиболее благоприятный режим её работы. Как известно, разрушение нити лампы накаливания происходит в большинстве случаев именно в момент включения, когда сопротивление нити в холодном состоянии почти в 10 раз меньше, чем в разогретом. Разогрев нити происходит в течение нескольких полупериодов сетевого напряжения, поэтому при включении происходит большой бросок тока, достигающий по амплитуде нескольких ампер. Применение тиристорного регулятора яркости с фазоимпульсным управлением в составе автомата лестничного освещения позволяет исключить бросок тока, а также ограничить максимальное напряжение в вечерние часы, когда оно возрастает по причине уменьшения числа потребителей. Такой автомат можно дополнить акустическим датчиком и функцией таймера, что позволит при появлении звукового сигнала включать лампу накаливания с максимальной яркостью на время от 5 секунд до 2 минут. Кроме того, ограничение по времени включения лампы накаливания позволяет достичь дополнительной экономии электроэнергии.
Первый вариант автомата, рассматриваемый в данной статье, представляют собой так называемый «трёхполюсник», т.е. имеющий три выходных контакта, а второй автомат — «двухполюсник», что позволяет включать его последовательно с лампой накаливания без необходимости дополнительной проводки. Стандартную сетевую разветвительную коробку, в которую устанавливается каждый из автоматов, можно разместить в любом удобном месте, обеспечив хорошую вентиляцию коммутирующим элементам в целях пожарной безопасности.
Первый вариант автомата с акустическим датчиком (микрофоном), схема электрическая которого показана на рис.1, при звуке шагов, хлопке закрываемой двери и других достаточно громких звуках автоматически включает свет на лестничной площадке, в арке или где-нибудь в подсобном помещении.
После прекращения звуков производится выдержка времени (от 5 сек до 2 мин), после чего освещение выключается. Автомат обладает высокой чувствительностью, питается непосредственно от осветительной сети и не требует применения дополнительных стабилизаторов. Работает он следующим образом. При появлении звукового сигнала, переменное напряжение амплитудой несколько милливольт с выхода микрофона через разделительный конденсатор C1 поступает на двухкаскадный усилитель, выполненный на транзисторах VT1 и VT2, и после усиления до напряжения 6…7 В, через разделительный конденсатор C4 поступает на входы триггера Шмитта DD1.1, который формирует на выходе прямоугольные импульсы положительной полярности. Каждый такой импульс открывает эмиттерный повторитель VT3, усиливающий сигнал по току, и быстро заряжает конденсатор C5. На входах элемента DD1.2 формируется уровень лог.1, который, инвертируясь, закрывает ключевой транзистор VT4 и формирует на его коллекторе, благодаря резистору R12, напряжение уровня лог.1, разрешающее работу схемы управления коммутирующим тиристором VS1.
Для коммутации лампы накаливания используется узел на основе цифрового компаратора, рассмотренный в [1], который реализует наиболее экономичное импульсное управление тиристором в моменты перехода сетевого напряжения близкие к нулю. Опыт повторения автором данной конструкции показал полную неработоспособность данного автомата по приведённой в [1] схеме двухполюсника, однако схемотехническое решение управления коммутирующим тиристором заслуживает внимания, так как позволяет значительно повысить экономичность автомата и рассеивание мощности на балластном резисторе за счёт управления тиристором импульсным, а не постоянным током. Рассмотрение причин неработоспособности оригинальной конструкции [1] выходит за рамки данной статьи, но здесь отметим, что автору всё-таки удалось заставить работать данный автомат управления освещением, но только включив его по схеме «трёхполюсника».
В схеме на рис.1 на элементах DD1.3 и DD1.4 выполнен вышеназванный компаратор, срабатывающий при каждой полуволне сетевого напряжения в момент, когда её значение достигает порога переключения элемента DD1.3 (примерно половина питающего напряжения ИМС). При этом на выходе элемента DD1.4 формируются положительные импульсы, равные по длительности времени открывания тиристора. Каждый такой импульс открывает транзистор VT5. Вслед за ним открывается и тиристор VS1 и подключает лампу накаливания последовательно с диодным мостом. Но после этого напряжение на тиристоре уменьшается примерно до 1,5 В, что приводит компаратор, собранный на элементах DD1.3 и DD1.4, в исходное состояние, напряжение с выхода которого закрывает транзистор VT5. Тиристор же остается в открытом состоянии до тех пор, пока сетевое напряжение не перейдет через «нуль». Затем начинается вторая полуволна сетевого напряжения и описанный процесс повторяется.
Ток протекает через транзистор VT5, а значит и подается на управляющий электрод тиристора только в течение времени, необходимого для открывания тиристора — нескольких десятков микросекунд. Таким образом, тиристор открывается коротким мощным импульсом тока с небольшой задержкой после начала каждой полуволны сетевого напряжения. Это и обеспечивает устройству высокую экономичность, а тиристору — надёжное включение.
После исчезновения звукового сигнала конденсатор C5 начинает постепенно разряжаться, и когда напряжение на нём снизится до порога переключения элемента DD1.2, напряжение на коллекторе транзистора VT4 упадёт до нуля, и лампа накаливания погаснет. При появлении новых звуковых сигналов открывающийся транзистор VT3 будет подзаряжать конденсатор C5 и время выдержки будет продлеваться. Время задержки свечения лампы накаливания определяется ёмкостью конденсатора C5 и величиной введённой части сопротивления подстроечного резистора R9 и может изменяться в пределах от 5 секунд до 2 минут.
Конструкция и детали. Данный автомат собран на печатной плате (рис. 2) из одностороннего фольгированного стеклотекстолита толщиной 1,5 мм из квадратной заготовки размерами 78 x 78 мм.
Для установки в стандартную пластмассовую сетевую разветвительную коробку типа КЭМ5-10-7 в квадратной заготовке вырезаются уголки размерами 13 x 13 мм. В автомате применены постоянные резисторы типа МЛТ-0,125, МЛТ-0,5 (R15), МЛТ-2 (R18), подстроечный — СП3-38б, электролитические конденсаторы — типа К50-35 или аналогичные импортные, неполярные — К10-17. Микрофон может быть типа CZN-15E, МКЭ-332, МКЭ-333, МКЭ-389-1 (используются в телефонии). На месте стабилитрона VD1 могут работать Д814В (Г, Д), Д810, Д811, Д812, а также КС510, КС512 или аналогичные маломощные с напряжением стабилизации 10…12 В. Диод VD2 — любой маломощный кремниевый из серий КД503, КД521, КД522 — он ограничивает напряжение, подводимое к входу элемента DD1.3 с делителя R13-R15 уровнем, чуть превышающим (на величину прямого напряжения диода VD2) напряжение питания микросхемы. Диод VD3 — типа КД105 с индексами «Б», «В», «Г» или Д226 с индексами «Б», «В» или КД209 с индексами «А», «Б», «В». Диоды моста VD4…VD7 могут быть из серии КД226 с индексами «Г», «Д», «Е» или другие с минимально допустимым током не менее 1 А и обратным напряжением не менее 400 В. На месте тиристора VS1 могут работать КУ201 с индексами «К», «Л», «М» (при мощности нагрузки до 300 Вт), а также КУ202М, КУ202Н (при мощности нагрузки до 2 КВт). Во втором случае диоды выпрямительного моста должны быть рассчитаны на ток не менее 10 А и все силовые элементы должны устанавливаться на теплоотводящие радиаторы. Транзисторы VT1, VT2 должны быть из серии КТ3102 с индексом «ЕМ» или импортные ВС547, но обязательно со статическим коэффициентом передачи тока не менее 400; VT3…VT5 — из серий КТ3102, КТ503 с любым буквенным индексом. Микросхема К561ТЛ1 (CD4093AN) заменима на КР1561ТЛ1 (CD4093BN).
Автомат в настройке практически не нуждается, за исключением установки желаемого времени задержки свечения лампы накаливания после исчезновения звукового сигнала с помощью резистора R9. Для получения еще большей чувствительности (для срабатывания на шёпот) в устройство устанавливают резистор R7 сопротивлением 2,2 МОм, показанный на схеме штриховой линией.
Схема электрическая второго варианта автомата лестничного освещения, предназначенного для ступенчатого снижения яркости лампы, приведена на рис.3. В его составе используется тиристорный регулятор яркости с фазоимпульсным управлением, рассмотренный в [2], но для нормальной работы автомата и обеспечения питающих напряжений в состав регулятора введена цепочка последовательно включенных резисторов R29-R30, задающая начальную яркость свечения лампы накаливания на уровне 10…15%. Это необходимо для получения стабильного питающего напряжения автомата «+5В».
Автомат обеспечивает ступенчатое снижение яркости лампы накаливания по прошествии половины выдержки времени, а после полного завершения отсчёта всего временного интервала переходит в режим пониженного энергопотребления с минимальной яркостью лампы. Длительность выдержки может составлять от 1 до 18 часов. Соответственно полупериод отсчёта составляет от 30 минут до 9 часов. По прошествии полупериода отсчёта яркость лампы снижается вдвое, к примеру, до 50% от максимальной, в зависимости от положения движка подстроечного резистора R28, что исключает превышение максимально допустимого напряжения в вечерние часы, когда число потребителей сокращается, и напряжение в сети возрастает.
Благодаря применению фазоимпульсного регулятора яркости в своём составе, автомат обеспечивает плавное нарастание тока в момент включения, в течение 1 сек, что исключает бросок тока, благодаря плавному разогреву нити накаливания. Данный автомат (рис.3) использует фазоимпульсное управление моментом включения тиристора, что определяет мощность, отдаваемую в нагрузку. Сущность фазоимпульсного метода заключается в изменении задержки до момента открывания тиристора, считая с момента перехода сетевого напряжения через нуль. Чем раньше открывается тиристор, тем больше мощность, отдаваемая в нагрузку, и, наоборот, чем позже открывается тиристор, тем меньше мощность, отдаваемая в нагрузку.
В начальный момент времени, когда сетевое напряжение близко к нулю, конденсатор C7 разряжен, транзисторы VT4, VT5, VT6 и тиристор VS1 закрыты. После завершения зарядки конденсатора C7, транзистор VT4 полностью открыт, и момент открывания тиристора определяется только постоянной времени цепи R27-R29-R30-C8. По мере заряда конденсатора С8, падение напряжения на эмиттерном переходе транзистора VT5 возрастает. При достижении значения около 0,6 В, начинает приоткрываться транзистор VT6, поскольку в его базовой цепи начинает протекать ток. Это приводит к еще большему увеличению тока базы транзистора VT5 и лавинообразному включению транзисторов VT5, VT6 и тиристора VS1. Момент появления тока управляющего электрода тиристора VS1 определяет мощность, отдаваемую в нагрузку.
В момент подачи питания выключателем SA1 падение напряжения на лампе накаливания максимально, и так как в состав параметрического стабилизатора введены балластные конденсаторы C5, C6 относительно небольшой емкости, зарядка конденсатора C4 происходит не сразу, а в течение десятых долей секунды. По этой причине, постоянная времени интегрирующей цепи R4-C2 выбрана несколько больше времени установления питающего напряжения «+5В» на выходе интегрального стабилизатора DA1 для обеспечения надежного обнуления счетчиков DD2 и DD3 в момент включения питания. После установления питающего напряжения «+5В», на входе инвертирующего элемента DD1.3 с триггером Шмитта еще некоторое время (определяется номиналами R4, C2) поддерживается уровень лог.0, который после инвертирования этим элементом обнуляет счетчики DD2 и DD3.
После установки счетчиков DD2 и DD3 в нулевое состояние на выходе «Q12» счётчика DD3 (вывод 1) старшего разряда появляется уровень лог.0, который, инвертируясь элементом DD1.5, закрывает диод VD8 и, благодаря уровню лог.1 с выхода элемента DD1.6, открывается ключевой транзистор VT1. Нижний по схеме вывод резистора R18 оказывается подключенным к общему проводу и начинается зарядка конденсатора C7. Яркость лампы накаливания возрастает в течение 1 сек до максимального значения, определяемого сопротивлением резистора R27. Для указанного на схеме номинала R27 максимальное значение яркости составляет около 80%. Таким образом, при первом включении автомата лампа накаливания горит с максимальной яркостью 80% в течение полупериода отсчёта временного интервала. Ещё большую яркость лампы (до 95%) можно обеспечить, только включив автомат по схеме «трёхполюсника», как в случае первого варианта автомата (рис.1). Для автомата лестничного освещения ограничение максимальной яркости не принципиально, поскольку большой яркости освещения обычно не требуется, но, в случае необходимости, компенсировать потерю яркости можно за счёт установки лампы накаливания большей мощности.
Одновременно уровень лог.1 с выхода элемента DD1.5 закрывает диод VD1 и разрешает работу генератора, собранного на элементах DD1.1, DD1.2, R1…R3, С1. Импульсы положительной полярности являются счётными для DD2, а импульсы с его выхода — счётными для DD3, который при достижении 1024 состояния формирует на выходе своего предпоследнего разряда «Q11» (вывод 15) уровень лог.1. Этот уровень открывает транзистор VT2, а вслед за ним — и VT3. Уровень лог.0 с выхода элемента DD1.6 закрывает транзистор VT1 и яркость лампы теперь определяется введённым сопротивлением резистора R28 и может быть выбрана в диапазоне 10…80 %.
При достижении счётчиком DD3 своего 2048 состояния, уровень лог.1 на выходе его разряда «Q11» (вывод 15) сменяется уровнем лог.0, а на выходе старшего разряда «Q12» (вывод 1) счётчика появляется уровень лог.1, который инвертируясь элементом DD1.5, приводит к остановке генератора. Этот же уровень лог.0 шунтирует правый по схеме вывод резистора R14 на «землю» и закрывает транзистор VT1. Одновременно уровнем лог.0 с выхода «Q11» счётчика DD3 закрываются транзисторы VT2 и VT3, и автомат переходит в режим ожидания с минимальной яркостью (устанавливается резистором R30), что необходимо для обеспечения минимального энергопотребления.
Визуальную оценку прошедшего времени выдержки (при настройке таймера) производят по линейкам светодиодов HL1…HL4 и HL5…HL8 (для удобства HL1, HL2, HL5, HL6 выбраны зеленые, HL3, HL7 — желтые и HL4, HL8 — красные).
Конструкция и детали. Данный автомат собран на печатной плате (рис. 4) из двухстороннего фольгированного стеклотекстолита толщиной 1,5 мм из квадратной заготовки размерами 78×78 мм.
Для установки в стандартную сетевую разветвительную коробку типа КЭМ5-10-7 в квадратной заготовке вырезаются уголки размерами 13×13 мм. В автомате применены постоянные резисторы МЛТ-0,125, МЛТ-2 (R33), подстроечные СП3-38б в горизонтальном исполнении, балластные конденсаторы С5, С6 типа К73-17 с номинальным напряжением 400В, остальные неполярные — К10-17, электролитические — К50-35. На месте стабилитронов VD2, VD7 могут работать Д814В (Г, Д), КС510, КС512, КС515 или аналогичные маломощные с напряжением стабилизации 10…15В. Транзисторы VT1, VT2, VT6 могут быть из серии КТ3102 с любыми индексами или импортные BC547; VT4…VT6 — КТ3107 или импортные BC557. ИМС DD1 КР1564ТЛ2 (74HC14N), содержащая шесть триггеров Шмитта, заменима CD40106, счетчик КР1561ИЕ20 (CD4040BN) заменим КР1564ИЕ20 (74HC4040N). Все светодиоды использованы сверхъяркие, диаметром 5 мм.
Настройка второго варианта устройства заключается в установке минимальной яркости в режиме ожидания с помощью резистора R30, яркости в режиме пониженного энергопотребления — резистором R28 и времени выдержки — резистором R3. При мощности лампы накаливания более 75 Вт тиристор необходимо установить на теплоотвод.
Внимание! Элементы устройств имеют непосредственный гальванический контакт с сетью 220 В/50 Гц, поэтому при работе с ними следует соблюдать требования техники безопасности! При настройке следует использовать отвертку с ручкой из изоляционного материала, а также избегать прикосновения к элементам, находящимся под напряжением сети!
Литература
1. «Автомат управляет освещением». И. Нечаев — «Радио», 1996г, №5, с.46-47.
2. «Регулируем яркость светильника». — «Радио», 1992г, №1, с.22.
Лестничный выключатель на импульсном реле. Устройство и подключение.
Импульсное реле с лестничным автоматом
Всем привет! Сегодня рассмотрим очень полезное устройство, которое экономит деньги и нервы. На сайте СамЭлектрик я уже публиковал описания устройств, которые управляют включением и выключением освещения и тем самым экономят электроэнергию. Это фотореле (датчик освещенности) и датчик движения или детектор движения.
Это устройство домашней автоматики – лестничный выключатель на основе бистабильного (импульсного) реле. Это устройство может включать и выключать освещение из нескольких мест, как проходной выключатель. Сначала немного терминологии.
Лестничный выключатель – это устройство, представляющее из себя таймер. Таймер этот срабатывает на определенный промежуток времени, включая освещение. В данном случае, когда человек проходит по лестнице, ему достаточно затратить на это порядка 1 минуты. Включив таймер, можно быть спокойным – через минуту свет погаснет.
Импульсное или бистабильное реле – это такое реле, которое управляется импульсами. Иначе говоря, чтобы включить его (замкнуть контакты), надо подать управляющий импульс, чтобы выключить – ещё один такой же импульс.
Совместив импульсное реле с таймером, получаем реле, которое может управляться либо с кнопки (подачей импульсов), либо с таймера, который выключает освещение через заданное время.
Кроме таймера, у такого устройства есть ещё преимущество – управление можно вести из разных точек, и количество таких точек ограничено лишь практической необходимости. При этом используется двухпроводная линия, а управление осуществляется с помощью параллельных кнопочных выключателей без фиксации. А это гораздо проще, чем устанавливать проходные выключатели, которые надо ещё не забыть выключить, чтобы шеф или жена (что в данном случае одно и то же)) не обвинили вас в пустой растрате электроэнергии.
Устройство импульсного реле
Корпус на первый взгляд качественный, но собран без единого болтика, в качестве крепежа – термоклей. Однако, что нужно от устройства, которое должно устанавливаться в монтажной коробке, как это указано в инструкции. Итак, открываем, видим:

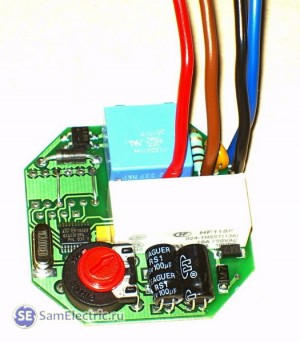

Электронное импульсное реле BIS-403 – вид со стороны деталей 1
Основа устройства – контроллер ST 78522 (поправьте меня, если я ошибаюсь), даташит на него я не нашел. Также – стабилизатор напряжения на 5 Вольт 78L05, парочка выпрямителей, диодов и электролитов.
Электронное импульсное реле BIS-403 – вид со стороны деталей 2
Оконечное устройство, управляющее прохождением тока через нагрузку – обычное реле типа HF118F. Контактами этого реле определяется мощность коммутируемой нагрузки. На корпусе реле написано “10 А 250 VAC”, но вряд ли этому стоит верить – 2, 5 кВт пропустить через себя такие контактики не смогут.
Лучше верить тому, что написано в инструкции (можно скачать внизу страницы, там же и схема включения) – 2 Ампера реактивной нагрузки. Это 400 Вт, что вполне возможно. А для нагрузки больше 0,5 кВт я бы уже для надежности ставил дополнительный контактор или более мощное реле.
Кроме того, для надежности и защиты надо последовательно поставить подобранный по току автоматический выключатель.

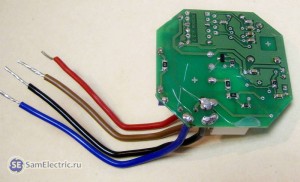

Электронное импульсное реле – вид со стороны пайки
Установка и схема подключения импульсного реле
Схема подключения реле BIS-403. Куда подключать кнопки управления?
Вообще я рекомендую всегда в установочную коробку вести кабель с одной “лишней” жилой. Как показывает практика, она часто бывает нужной “опосля”.
На этой схеме не совсем понятно, поэтому привожу электрическую принципиальную схему подключения импульсного реле ниже. Тут сразу видно, что кнопки вторым выводом должны подключаться к фазе.
Схема включения освещения на импульсном реле
На схеме включения показаны две кнопки, но реально их может быть любое количество – от 1 до 10. Но, переусердствовать с длиной проводов и количеством мест управления не стоит, ибо будут возможны ложные срабатывания. В таком случае провода управления надо располагать подальше от силовых, параллельно кнопке поставить конденсатор 0,01…0,1 мкФ, а может даже придется использовать экранированный кабель.
Вместо кнопок, которые могут не быть в продаже, можно поставить обычный одноклавишный выключатель, хотя это может быть не совсем удобно.
Как обещает производитель, реле должно устанавливаться в установочную коробку совместно с выключателем. Но вот беда – импульсное реле в монтажную коробку под гипсокартон не помещается, поскольку она сужается. Мне пришлось ставить отдельную монтажную (распаячную) коробку, где и была собрана вся схема.
Управление и работа бистабильного реле
Отзыв был бы не полным, если бы я не проверил это чудо белорусской автоматики в действии.
Управляется всё одной или несколькими параллельными кнопками для звонка, или любыми другими выключателями без фиксации. Это основное преимущество такого выключателя – включать/выключать свет можно из разных мест. Импульсное реле – основной конкурент проходного переключателя, особенно в тех местах, где точек включения освещения – 3 и более.
Проверка показала, что таймер работает прекрасно (время устанавливается маленькой плоской отверткой), включение-выключение нажатием кнопки тоже радует.
Но вот загвоздка, которая превратилась в проблему. Согласно руководству по эксплуатации, для включения на постоянное горение (непрерывный режим), надо нажать на кнопку дважды за 1 секунду. То есть, так запрограммирован контроллер. Даже временные диаграммы приведены, подтверждающие это правило. Но! никак не хотело реле не выключаться, извините за сумбур.
Торжественно сообщаю, что фирма F&F в инструкции (или в прошивке контроллера) допустила, мягко говоря, неточность, которая попортила мне нервы. В результате появилась проблема с выключением, точнее с включением в непрерывный режим. Опытным путем было обнаружено, что:
Для включения бистабильного реле BIS-413 в непрерывный режим надо нажать и удерживать кнопку более 1 секунды.
Хотел задать вопрос производителю, но что-то не смог пройти капчу у них на сайте. Ну да ладно, у кого такая проблема будет – выйдет на СамЭлектрик. Надеюсь, поисковики не подведут.
А вот картинка из второй (исправленной) инструкции, которую можно скачать в конце статьи. На временной диаграмме видно, что для того, чтобы включить свет надолго, надо нажать клавишу более 2 сек. Однако, ошибка в тексте инструкции не исправлена – там по-прежнему сказано о двукратном нажатии. Такой вот косячок.
Но мы с вами теперь точно знаем, где истина.
Временная диаграмма (реальная) работы импульсного реле
Вот и обещанная инструкция, которую можно скачать и с сайта производителя. Точно такая же инструкция прилагалась и к самому лестничному выключателю.
• BIS-403. Руководство по эксплуатации / Параметры, схема включения, pdf, 1.44 MB, скачан: 1254 раз./
А это второй вариант, частично исправленный:
• Руководство по эксплуатации импульсного реле BIS-403 / Вариант 2, исправленный, pdf, 157.79 kB, скачан: 1315 раз./
Будут вопросы по импульсным и бистабильным реле (что суть одно и то же)) – обращайтесь в комментариях!
