Лента ЛЭТ-САР и Ткань РЭТ-САР

описание

сферы применения

технические характеристики

МАРКИ ЛЕНТЫ ЛЭТ-САР И РЭТ-САР

Между собой ленты ЛЭТ-САР отличаются диапазоном рабочих температур и электроизоляционными свойствами, цветом и толщиной. В таблице в файле в конце страницы приведены технические характеристики ленты ЛЭТ-САР следующих марок:

Ткани марок РЭТ-САР отличаются между собой количеством слоев резиновых покрытий и поставляются следующих марок:

ПРИМЕНЕНИЕ ЛЕНТЫ ЛЭТ-САР И РЭТ-САР

ЛЭТСАР применяется для изоляции гибких шунтов и выводов электрических машин постоянного и переменного тока, индукционных электропечей, высоковольтных трансформаторов, склейки, ориентирования, транспортировки и разработки полупроводниковых элементов, изоляции электрических кабелей, жгутов, шин и токопроводов, а также в общих целях термо- и электроизоляции.

РЭТСАР предназначена для применения в электротехнической промышленности в качестве изоляции элементов обмоток электрических машин и аппаратов, работающих в условиях повышенной влажности и температуры. РЭТСАР применяется для гибких шунтов и выводов электрических машин постоянного и переменного тока, электрических жгутов, кабелей, шин и токопроводов. Этот материал может применяться как самостоятельно, так и в комбинации с лентой ЛЭТСАР.

→ ЛЕНТУ ЛЭТ-САР купить со склада Вы можете в рулонах (вес одного примерно 0,5кг). Подробную информацию Вы получите по телефону 8-800-500-8-777 или на сайте www.agent-itr.ru

РАЗМЕРЫ ЛЕНТЫ ЛЭТ-САР И РЭТ-САР

Ленты ЛЭТСАР поставляются в роликах, намотанных на полимерную жесткую втулку. Ленты изготавливаются толщиной от 0,20мм, 0,25мм и 0,5мм (зависит от марки) и шириной 25мм. Вес одного ролика примерно 0,45-0,50кг. Между слоями ленты имеется подложка из полиэтиленовой пленки, препятствующая самослипанию ленты до момента монтажа.

Ленты РЭТСАР (ткани РЭТСАР) поставляются в рулонах шириной 1100мм или могут быть нарезаны на ролики шириной 20-25мм. Между слоями ленты имеется подложка из полиэтиленовой пленки, препятствующая самослипанию ленты до момента монтажа. Стандартный рулон представляет из себя ткань длиной 30м и весом около 20кг. Подробная информация в нашей электронной системе www.agent-itr.ru

ФИЗИКО-МЕХАНИЧЕСКИЕ, ЭЛЕКТРИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ХАРАКТЕРИСТИКИ ЛЕНТЫ ЛЭТ-САР И ТКАНИ РЭТ-САР Вы найдете в файле ниже.

Источник

Технические характеристики ленты лэтсар

Электроизоляционные материалы ЛЭТСАР КП-0,2 и ЛЭТСАР КФ-0,25

Самослипающиеся ленты применяются в электротехнической промышленности в качестве изоляционного материала, обладают адгезией к полиэтиленовой изоляции кабеля, к ленте марки ЛЭТСАР, к стали, меди, алюминию.

Технические характеристики ленты ЛЭТСАР:

Аутогезия при намотке вполнахлеста и выдержке 48ч. при 25±5°С

Адгезия к полиэтилену, МПа, не менее

Условная прочность при растяжении, МПа, не менее

Относительное удлинение при разрыве, %, не менее

Удельное объемное сопротивление, Ом. см, не менее

Электрическая прочность, кВ/мм, не менее

Температурный интервал эксплуатации, °С

и кратковременно, °С

Гарантийный срок хранения, месяцев

Упаковка: Ленты поставляются намотанными на жесткую втулку с полиэтиленовой пленкой между слоями. Ширина ленты 15-26 мм.

· для эластичной электроизоляции соединений различных деталей и узлов электрических машин и аппаратов;

· для изоляции гибких шунтов и выводов, склейки, ориентирования, транспортировки и разработки полупроводниковых элементов, изоляции электрических кабелей, жгутов, шин и токопроводов;

· для ремонта оболочек электрических и волоконно-оптических кабелей при их прокладке в трубопроводах;

· для поверхностной механической герметизации неподвижных или малоподвижных соединений металлических или пластиковых трубопроводов низкого давления (полиэтиленовой канализации).

Источник

Лента ЛЭТСАР

ЛЭТСАР ТУ 38.103171-80

Самослипающаяся лента ЛЭТСАР, ЛЭТСАР КФ 0,25, КФ 0,5, КП 0,2, КП 0,5 применяется в электротехнической промышленности в качестве изоляционного материала, обладают адгезией к полиэтиленовой изоляции кабеля, к ленте марки ЛЭТСАР, к стали, меди, алюминию.

Самослипающаяся лента ЛЭТСАР, ЛЭТСАР КФ 0,25, КФ 0,5, КП 0,2, КП 0,5 характеризуются влаго- и водостойкостью, стойкостью к воздействию ряда масел, бензина, химических реагентов, стойкостью к действию озона, ультрафиолетовых лучей. Лента ЛЭТСАР предназначена для применения в интервале температур от минус 50 до плюс 250°С, способна к самослипанию при температуре (15-35)°С в течение 48 часов без нагрева.

Лента ЛЭТСАР выпускается двух марок:

По профилю сечения различают прямоугольную «П» и фигурную «Ф».

Технические характеристики ленты ЛЭТСАР:

Упаковка:

Ленты поставляются намотанными на жесткую втулку с полиэтиленовой пленкой между слоями. Ширина ленты 15-26 мм.

Предназначение:

Преимущества:

Благодаря высокой теплостойкости (до +250°C), электрической прочности (не менее 20 кВ/мм), стойкости к воздействию УФ-лучей, атмосферных осадков и химических агрессивных сред применение ЛЭТСАР возможно там, где использование широко распространённых материалов (изоленты ПВХ или ХБ) недопустимо.

Применение:

ЛЭТСАР, как правило, применяют без нанесения адгезивов. При этом собственной усадки материала в результате слипания слоёв обычно вполне достаточно для обеспечения электрической прочности и механической герметичности соединения. Однако для повышения герметичности, придания ему большей водостойкости и электрической прочности рекомендуется перед намоткой ЛЭТСАР нанесение на поверхность соединения силиконовых герметиков типа У-1-18 или КЛСЕ.

Источник

Новое — это хорошо забытое старое!

Приводил в порядок жгуты питания форсунок на цедрике. Те участки, что под «плитой». Понял, что изолента — далеко не лучший материал для этого. Высокая температура, пары бензина, масло, грязь и пыль. Вспомнил армейскую практику обслуживания жгутов особо подконтрольной техники. Погуглил и нашел «ту самую» ленту, что использовалась «там». Это идеал, для жгутов электропроводки в подкапотном пространстве. Делюсь со всеми:

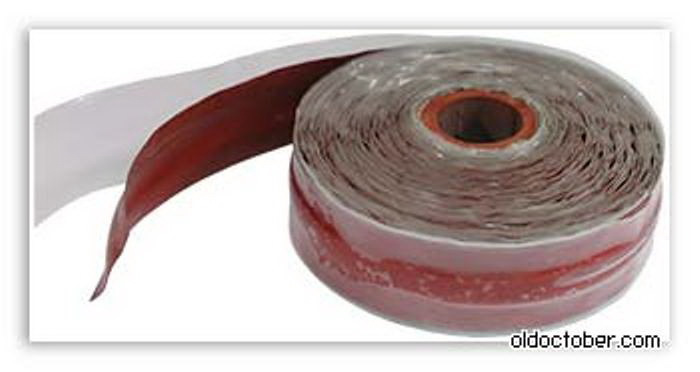

Лента ЛЭТСАР КФ 0,5

Описание
Лента ЛЭТСАР получается на основе силоксановых полимеров и вулканизируется радиационным методом. ЛЭТСАР обладает способностью к самослипанию(аутогезии) при температуре (15-35)°С в течение 48 ч (тип «Х») или при дополнительном прогреве в течение трех часов при температуре 150°С (тип «Г»).
При этом образуется монолитная очень прочная оболочка из силиконовой резины, обеспечивающая герметичную защиту соединения от воздействия атмосферы и солнца.
ЛЭТСАР относится по нагревостойкости к классу Н и характеризуется стойкостью к воздействию озона, ультрафиолетовых лучей, ГСМ и разбавленных растворов кислот и щелочей.
Технические характеристики:
Лента ЛЭТСАР КФ-0,5 II группа, тип Х
Толщина, мм 0,5±0,03
Условная прочность в момент разрыва, МПа, не менее 4,4
Относительное удлинение при разрыве, %, не менее 350
Аутогезия ленты при намотке вполнахлёста и выдержке при 25 °С в течение 48 часов. Отсутствие расслаивания
Область применения:
ЛЭТСАР применяется для изоляции гибких шунтов и выводов электрических машин постоянного и переменного тока, индукционных электропечей, высоковольтных трансформаторов, склейки, ориентирования, транспортировки и разработки полупроводниковых элементов, изоляции электрических кабелей, жгутов, шин и токопроводов.
Благодаря эффекту самоусадки применение ЛЭТСАР помимо изоляции электротехнической продукции возможно и для герметичной механической гидроизоляции пластмассовых и противокоррозионной защиты металлических малоподвижных соединений трубопроводов и в иных областях, где исключается применение лент ПВХ.
Уникальность свойств ленты, изготовленной на основе кремнийорганики, заключается в отсутствии токсичности и её высокой стойкости к воздействию: тепла и мороза, влаги, озона, ультрафиолетовых лучей, масел, бензина и других химических реагентов, электрического тока.

Желаю всем удачных и качественных работ!

Комментарии 11

Странная вещь эта лента! Встречал её один раз в жизни, знакомый электрик пользовался, а купить не знаю где сейчас!

На радиорынке и в магазинах электротехнических товаров. А вообще — Гугл покажет то есть у вас поблизости

Она не самозатухающая. (((

Даже не проверял. Высокую температуру держит, со временем превращается в монолитную бесшовную изоляцию

Свойства мне известны, у нас на работе выводы ТЭД ей мотают.
Горение она поддерживает. Хотя автомобиль в целом тоже.)))

Лента ЛЭТСАР КФ-0.5 получается на основе силоксановых полимеров и вулканизируется радиационным методом.ЛЭТСАР применяется для изоляции гибких шунтов и выводов электрических машин постоянного и переменного тока, индукционных электропечей, высоковольтных трансформаторов, склейки, ориентирования, транспортировки и разработки полупроводниковых элементов, изоляции электрических кабелей, жгутов, шин и токопроводов. ЛЭТСАР КФ-0.5 обладает способностью к самослипанию при температуре (15-35)°С в течение 48 ч или при дополнительном прогреве в течение трех часов при температуре 150 °С.
Маркировка ленты означает: «К» — красная, «Б» — белая, «П» — прямоугольного и «Ф» — фигурного сечения. Цифры означают толщину в мм.
ЛЭТСАР выпускается двух марок:
марка «К»- лента красного цвета, предназначена для применения в интервале температур от минус 50 до плюс 250 оС и кратковременно при плюс 300 °С;
марка «Б»- лента белого цвета, предназначена для применения в интервале температур от минус 50 до плюс 200 оС и кратковременно при плюс 250 °С.
ЛЭТСАР КФ-0.5 не обладает токсическими свойствами, физиологически безвредны, хранение, транспортирование, использование не требует соблюдения специальных правил по технике безопасности.
ЛЭТСАР КФ-0.5 не выделяет летучие вредные вещества и не оказывает отрицательного воздействия на организм человека, не образовывает токсичные и пожаровзрывоопасные соединения в присутствии других веществ и внешних факторов, с водой не реагируют.
ЛЭТСАР КФ-0.5 взрывобезопасна, при загорании можно тушить всеми средствами пожаротушения; при загорании токсичных веществ не образуется.

Лента поставляется намотанной на ролики (катушки) диаметром 130-150 мм. Масса нетто ленты в катушке – не более 500г. Между резиновыми слоями прокладывается полиэтиленовая лента препятствующая самослипанию слоев. Число обрывов в катушке не более 3-х. Толщина полиэтиленовой ленты не более 100 мкм.Каждую катушку упаковывают в полиэтиленовый. Гарантийный срок при хранении ЛЭТСАР устанавливается 8 месяцев со дня изготовления.
Плотность ленты 1,22 г/см 3. Коэффициент морозостойкости ленты при растяжении на 100% и температуре минус 50 °С не менее 0,5. Тангенс угла диэлектрических потерь при частоте 50 Гц и напряженности поля 1 кВ/мм не более 0,02.
ЛЭТСАР КФ-0.5 относится по нагревостойкости к классу Н и характеризуется стойкостью к воздействию озона, ультрафиолетовых лучей, ГСМ и разбавленных растворов кислот и щелочей.

Источник

Содержание материала

2. ЭЛЕКТРОИЗОЛЯЦИОННЫЕ ЛЕНТЫ
Лента электроизоляционная термостойкая самослипающаяся резиновая радиационной вулканизации типа ЛЭТСАР (ТУ 38-103171—73) выпускается на основе силоксановых полимеров, вулканизированных радиационным методом, двух марок и двух сечений. Марки различаются цветом и термостойкостью. Лента ЛЭТСАР марки К —красного, а марки Б — белого цвета. Лента выпускается прямоугольной (П) и фигурной (Ф) (табл. 1).
Лента имеет ровную поверхность без гофра и трещин по краям, в центре имеется сплошная или прерывистая указательная серая полоса, с помощью которой легко делается 50%-ное перекрытие лент при намотке. Техническими условиями допускается выпуск ленты ЛЭТСАР шифров КП-0,2 и БП-0,2 без центральной указательной полосы. Между слоями ленты в ролике проложена полиэтиленовая лента марки Нт, предотвращающая самослипание слоев ленты ЛЭТСАР.

Таблица 1. Размеры и шифр ленты ЛЭТСАР

Лента ЛЭТСАР имеет хорошую электрическую прочность, тепло-, влаго- и водостойка, стойка к действию озона и ультрафиолетовых лучей, а также к воздействию масел и химических реактивов, не токсична. Лента способна к самослипанию в монолит без подогрева при температуре 20—25 °С при выдержке 48 ч.
К недостаткам ленты следует отнести низкие адгезионные свойства к материалам и полное отсутствие адгезии к полиэтилену.
Ленты поступают с предприятия-изготовителя упакованными в полиэтиленовые мешки (допускается упаковка от одного до пяти роликов). Лента намотана на жесткую пластмассовую втулку.
Лента ЛЭТСАР нашла широкое применение в различных отраслях промышленности, в том числе для изоляции выводов у двигателей, при монтаже электрических машин на постоянном и переменном токе, на некоторых типах турбогенераторов, индукционных вакуумных плавильных печах, при ремонте электрооборудования и т. п. В настоящее время лента ЛЭТСАР применяется при монтаже соединительных муфт и концевых заделок на силовых кабелях с бумажной и пластмассовой изоляцией на напряжение 6 и 10 кВ [1], соединительных и концевых муфт на кабелях с пластмассовой изоляцией напряжением до 35 кВ, а также соединительных и концевых муфт терморадиационных кабелей.
Перед применением ролик ленты вынимается из полиэтиленового мешка и после отслаивания полиэтиленовой прокладочной ленты наматывается вполнахлеста на изолируемое изделие с использованием для визуального контроля центральной указательной полосы. Оптимальное удлинение ленты при намотке около 40 %.
Изолированные лентой места не должны подвергаться ударам и другим механическим воздействиям. При использовании ленты в случаях с повышенными требованиями к механической прочности изоляция из ленты ЛЭТСАР должна быть защищена снаружи.
Лента электроизоляционная термостойкая самослипающаяся резиновая, обладающая адгезией к полиэтилену, радиационной вулканизации ЛЭТСАР-ЛП (ТУ 38-103272—80) (красного цвета) изготовляется на основе силоксановых каучуков и органических полимеров с использованием метода радиационной вулканизации. Поверхность ровная без гофра и трещин по краям. Между слоями ленты прокладывается разделительная полиэтиленовая лента марки Нт или поливинилхлоридная марки В, предотвращающая их от слипания.
Лента ЛЭТСАР-ЛП имеет хорошую адгезию к полиэтилену, поливинилхлориду и металлам (стали, меди, алюминию) ; самослипается в монолит без подогрева при выдержке 48 ч при температуре (22±2) °С; морозо- и теплостойка, стойка к световому и озонному старению, не токсична и безвредна.
Недостатком ленты является низкий предел прочности при разрыве, электрические свойства ее несколько ниже, чем у ленты ЛЭТСАР.
Лента намотана на жесткую пластмассовую втулку, упакована до пяти роликов в полиэтиленовый мешок.
В настоящее время лента широко применяется при монтаже соединительных и концевых муфт на кабелях с пластмассовой изоляцией напряжением до 35 кВ [2].
Во время работы лента свободно разматывается с ролика и отделяется от разделяющего слоя без повреждений. При намотке ленты на изолирующую поверхность не следует прикладывать большие механические усилия, а оптимальное удлинение ленты при ее намотке не должно превышать 40 %. Как правило, на ленту ЛЭТСАР-ЛП наматывается лента ЛЭТСАР, которая становится механической защитой и дополнительной электрической изоляцией.
Лента электроизоляционная термостойкая самослипающаяся резиновая противокоррозионная типа ЛЭТСАР-ЛПТ марки А (ТУ 38-103418—78) представляет собой двухслойную ленту, состоящую из несущего разделительного слоя и нанесенного на него изолирующего слоя из радиационно-вулканизированной кремнийорганической резины специальной рецептуры. В качестве несущего разделительного слоя используется полимерная пленка типа ПДБ.

Лента поступает с предприятия-изготовителя рулонами шириной не менее 450 мм и длиной не менее 10 м, намотанными на жесткую пластмассовую втулку. Каждый рулон упакован в полиэтиленовый мешок или в фанерный ящик. На предприятиях, которые изготовляют кабельные комплекты, рулоны лент нарезают на ролики необходимой ширины.
Лента изолирующего слоя красного цвета, а несущего разделительного слоя — черного. У ленты ровная поверхность без сквозных отверстий, самопроизвольных отслоений резины от несущего слоя.
Лента ЛЭТСАР-ЛПТ марки А имеет хорошее относительное удлинение при растяжении. Остальные характеристики близки или одинаковы с характеристиками ленты ЛЭТСАР-ЛП. Достоинством ленты является возможность работы с ней при минусовых (до —40 °С) температурах и любой влажности воздуха, что очень важно при ремонтных работах.
Лента ЛЭТСАР-ЛПТ марки А применяется при монтаже концевых заделок внутренней установки на кабелях с бумажной изоляцией напряжением до 10 кВ.
Лента электроизоляционная самослипающаяся типа СЭЛ (ТУ 6-05-1653—73) изготовляется на основе полиолефинов марок А и Б. Лента марки А имеет хорошую адгезию к металлам, полиэтилену и поливинилхлориду; положительным является возможность намотки при низких температурах (до—20 °С) зимой и высоких (до +30 °С) летом. Лента марки А аморфна и при небольших усилиях натяжения меняет свои размеры, поэтому ее применяют только в качестве адгезионных прослоек. Низкая механическая прочность является отрицательным свойством ленты. Лента марки А, обладающая адгезией к полиэтилену и металлам, имеет меньшую механическую прочность, чем лента марки ЛЭТСАР-ЛП, которая имеет адгезию к полиэтилену и металлам и нашла большее применение в сочетании с лентой типа ЛЭТСАР и другими лентами при восстановлении изоляции на кабелях с пластмассовой изоляцией.
Лента марки Б — модификация ленты марки А, механически более прочная, применяется в качестве основной изоляции, не имеет адгезии к полиэтилену, поливинилхлориду и металлам, но прилипает к ленте марки А и затем слипается в монолит.
Лента СЭЛ марок А и Б черного цвета, не имеет посторонних включений, сквозных отверстий и складок. Для предохранения слоев лент от слипания между ними прокладывается разделительный слой ленты РСК. Лента не токсична.
Лента, намотанная на жесткую пластмассовую втулку диаметром не более 60 мм, поступает к потребителям в роликах. Каждый ролик завернут в полиэтиленовую пленку.
Упаковывается по 10—15 роликов одного маркоразмера в пачки.
Лента применяется при монтаже соединительных муфт силовых кабелей с пластмассовой изоляцией напряжением до 10 кВ. Возможность работы с лентой при различных температурах, особенно низких, позволяет выполнять монтаж на кабельных линиях при срочных ремонтно-восстановительных работах.
Работать с лентой марки А следует аккуратно и не допускать больших механических усилий при намотке; наматывать ленту необходимо сразу же после отделения от разделительной ленты, так как поверхность ленты быстро запыляется. При работе с лентой марки Б необходимо следить за тем, чтобы при ее намотке вытянутая часть не уменьшалась более чем на 50 % исходной ширины.
Лента электроизоляционная поливинилхлоридная липкая марки ПВХ (ГОСТ 16214—70) изготовляется на основе поливинилхлоридного светотермостойкого изоляционного пластиката, на одну сторону которого наносится липкий состав. Лента содержит вредные примеси, обладает самозатухающими свойствами. Выпускается в основном светло-синего цвета, однако может выпускаться белого, черного, серого, желтого, зеленого, синего, голубого, фиолетового, красного, оранжевого, розового и коричневого цветов. Лента выпускается первого и второго сортов. Липкость ленты второго сорта в 2 раза меньше, чем ленты первого сорта.
Лента, разматываемая с ролика, не имеет отверстий, пузырей, трещин, посторонних включений, пропусков клеевого слоя и надрывов на кромках. Поверхность ролика ленты первого сорта гладкая, с небольшими несквозными зазорами между витками. У роликов ленты второго сорта допускается выпуклость витков ленты и сквозные зазоры между витками ленты.
Лента ПВХ морозостойкая, эластичная, имеет неплохие механические свойства и характеризуется удовлетворительной липкостью к металлу и поливинилхлориду. Недостатком ленты является ее токсичность при горении.
Лента намотана на жесткую пластмассовую втулку. Поступают ленты с предприятия-изотовителя пачками по 10 роликов, завернутыми в полиэтиленовую или поливинилхлоридную пленку.
Сохранность свойств ленты в изделиях гарантируется предприятием-изготовителем в течение 10 лет при температуре 5—35 °С и относительной влажности до 80 % и 3 лет в полевых условиях при температуре от —50 до +50 °С и относительной влажности 98 %- В течение всего гарантийного срока лента не должна подвергаться воздействию паров агрессивных жидкостей и вредных газов.
Липкая лента марки ПВХ нашла широкое применение во многих областях техники; до появления лент типа ЛЭТСАР являлась основной электроизоляционной лентой при выполнении электромонтажных работ. В настоящее время применяется для изолирования жил проводов при выполнении электропроводок; изолирования и герметизации при монтаже различных концевых заделок контрольных, специальных и силовых кабелей; бандажирования в пучки проводов и кабелей мелких сечений.
Лента удобна в эксплуатации благодаря эластичности и хорошей липкости. При обычных температурах, когда на ленту нет воздействия тепла от посторонних источников, лента безвредна для работающих с ней. При воздействии тепла от паяльника или других источников токсична и с ней следует работать при наличии приточно-вытяжной вентиляции, если работа выполняется внутри помещения.
Лента электроизоляционная из поливинилхлоридного пластиката нелипкая марки ЛВ (ГОСТ 17617—72) изготовляется из поливинилхлоридного пластиката специальных рецептур. Ленты марок ЛВ-40 и ЛВ-50 предназначены для эксплуатации в обычных климатических условиях, хрупкость поливинилхлоридного пластиката наступает при температуре —40 и —50 °С. Лента марки ЛВ-40Т предназначена для эксплуатации в районах с тропическим климатом, температура хрупкости пластиката —40 °С, в статическом состоянии температура от —60 до +70 °С. Ленты изготовляются бесцветными или окрашенными (марок ЛВ-40 и ЛВ-40Т) в белый, серый, черный, коричневый, красный, розовый, оранжевый, желтый, зеленый, голубой, светло-синий, фиолетовый цвета. Лента марки ЛB-50 бывает только черного цвета. Внешний вид ленты: эластичная различных цветов, без пор, гофр и трещин, без посторонних включений. Допускаются мелкие точечные включения, незначительная рябь и полосы.
Лента имеет несколько лучшие электрические характеристики, чем липкая лента марки ПВХ, большее относительное удлинение и большую температуру эксплуатации. При нормальных температурах лента никаких вредных продуктов в концентрациях, опасных для организма человека, не выделяет. При длительном воздействии повышенных температур (170—200 °С) возможно выделение вредного для организма человека хлористого водорода.
Лента поставляется потребителям партиями одной марки и одного цвета в роликах, перевязанных в нескольких местах, без втулок. Лента применяется при монтаже соединительных муфт из самослипающихся лент на кабелях с пластмассовой изоляцией в качестве механической защиты и дополнительной изоляции вместо пластиката пленочного поливинилхлоридного.
Лента электроизоляционная полиэтиленовая с липким слоем (ГОСТ 20477—75) представляет собой полиэтиленовую пленку-основу, разрезанную на полосы определенной ширины, с нанесенным на нее бензиновым раствором композиции полиизобутилена. Полиэтиленовая лента с липким слоем в зависимости от толщины пленки-основы изготовляется марок А и Б.
Ленту выпускают бесцветной, но по требованию заказчиков могут выпускать разных цветов. Внешне лента глянцевая без трещин и складок, без сквозных отверстий, без заметной на ощупь волнистости и посторонних включений в клеевом составе. Толщина клеевого состава составляет 0,03—0,06 мм.
Лента, намотанная на полиэтиленовые втулки, выпускается в роликах. Ленты в роликах от 5 до 10 шт. с проложенными между роликами прокладками из полиэтиленовой пленки (ГОСТ 10354—73) размещаются на пластмассовом стержне, образующем катушку, и скрепляются с двух сторон твердыми пластмассовыми дисками. Каждая катушка с роликами завернута в бумагу и уложена в ящики.
Полиэтиленовая лента с липким слоем не токсична. Использование ее в нормальных условиях не требует особых мер предосторожности. При намотке на изделия из роликов ленты возможно выделение в воздух паров бензина.
Полиэтиленовая лента с липким слоем применяется при монтаже концевых заделок на кабелях с полиэтиленовой изоляцией жил, а также для бандажирования кабелей и проводов с пластмассовой изоляцией.
Лента электроизоляционная прорезиненная липкая (ГОСТ 2162—78) представляет собой хлопчатобумажную ткань (миткаль), на поверхность которой нанесена липкая резиновая смесь. Лента выпускается следующих типов:
1ПОЛ — односторонняя (резиновая смесь нанесена с одной стороны ткани) для промышленного применения, обычной липкости;
2ПОЛ — двусторонняя (резиновая смесь нанесена с двух сторон ткани) для промышленного применения, обычной липкости);
2ППЛ — двусторонняя (резиновая смесь нанесена с двух сторон ткани) для промышленного применения, повышенной липкости;
1ШОЛ — односторонняя (резиновая смесь на одной стороне ткани) для широкого потребления, обычной липкости;
2ШОЛ — двусторонняя (резиновая смесь с двух сторон ткани) для широкого потребления, обычной липкости.
Резиновая липкая смесь нанесена на ткань ленты плотно, равномерно, без пропусков (оголенных мест).
Изоляционная лента для промышленного применения и широкого потребления обычной липкости выпускается черного цвета; лента для промышленного применения повышенной липкости (2ППЛ) — светло-серого цвета. Лента гигроскопична, имеет небольшое относительное удлинение, сравнительно небольшую электрическую прочность; применяется в основном при ремонтных работах в электропроводках напряжением до 1000 В внутренней установки, а также при монтаже концевых заделок из резиновых перчаток на силовых кабелях и для бандажирования контрольных и силовых кабелей всех конструкций, сечений и напряжений.
На каждом ролике изоляционной ленты имеется клеймо с указанием товарного знака или наименования предприятия-изготовителя, даты изготовления, обозначения (ПОЛ, ППЛ или ШОЛ). Ролики втулок не имеют.
Лента поступает в монтажные организации упакованной и связанной в стопки, обернутые бумагой или целлофаном, в мягкой таре или в деревянных ящиках.
Лента электроизоляционная стеклотканевая марки ЛСЭ-105/130 (ГОСТ 10156—78Е) изготовляется на основе стеклоткани, пропитанной пленкообразующим составом. Из девяти марок лент из стеклоткани, выпускаемых промышленностью, для электромонтажных работ применяется лента марки ЛСЭ-105/130. В обозначении марки буквы и числа означают: Л — лакоткань; С — стеклянная; Э — на основе эскапонового лака; 105/130—диапазон температуры для длительной работы, т.е. температура, характеризующая нагревостойкость ленты.
Лента равномерно пропитана лаком, имеет ровную и гладкую поверхность без натеков лаковой основы, выводящих стеклоткань за пределы допускаемых отклонений по толщине, не имеет видимых пор и посторонних включений. Поверхность ленты при разматывании с рулона остается неповрежденной и гладкой. Лента имеет хорошие механические свойства, обладает большой теплостойкостью, но не эластична и имеет слабую прилипаемость к металлам. Лента, намотанная на деревянные оправки или твердые бумажные гильзы, поставляется с предприятия-изготовителя в рулонах шириной 690, 790, 890, 940, 990 и 1060 мм, длиной не менее 40 м. По согласованию изготовителя и потребителя ленты могут изготовляться любой ширины и длины. Рулоны ленты завертываются в парафинированную бумагу и упаковываются в деревянные ящики. На предприятиях, изготавливающих и комплектующих электротехнические изделия, рулоны ленты разрезают и наматывают в ролики без втулок.
Лента в основном применяется при монтаже магистральных шинопроводов напряжением до 1000 В переменного тока и 1200 В постоянного тока.
Лента электроизоляционная лакотканевая марки ЛХМ- 105 (ГОСТ 2214—78Е). Из девяти марок электроизоляционных лакотканей, предназначенных в качестве электроизоляционного материала, в электромонтажном производстве применяется одна ЛХМ-105. В обозначении Л — лакоткань, X — хлопчатобумажная, М—пропитанная масляным лаком, для длительной работы при температуре до +105°С.
Лента, намотанная на деревянные оправки или твердые бумажные гильзы, в рулонах шириной 830—880 мм поступает с предприятия-изготовителя. Ролики без втулок наматывают или на заводах, комплектующих кабельную арматуру, или в монтажных организациях. Однако по согласованию изготовителя с потребителем ленту в роликах можно получить и с предприятия-изготовителя, при этом ширина, наружный и внутренний диаметр ролика, а также длина и количество отрезков ленты в ролике оговариваются в заказе.

Лента ЛХМ светло-коричневого цвета, имеет ровную и гладкую поверхность, равномерно пропитана лаком без натеков, не имеет видимых пор и посторонних включений, обладает достаточной прочностью при разрыве и хорошей теплостойкостью. Лента не токсична и не выделяет вредных для человека веществ при длительной эксплуатации при высоких температурах.

К недостаткам можно отнести отсутствие адгезии.

Таблица 2 Размеры электроизоляционных электропроводящих и полупроводящих лент
