Узлы машин и механизмов, обеспечивающие поступательное движение, называют линейными направляющими. По аналогии с вращающимися подшипниками, используется название «линейные подшипники», употребляемое в широком смысле. В узком смысле линейными подшипниками называют направляющие на основе шариковых втулок и цилиндрических валов.
Чтобы купить линейные направляющие, отправьте запрос в АО «БЕРГ АБ» на skf@bergab.ru и мы предложим лучшее решение. У нас можно купить линейные подшипники практически любых типов, известных на рынке.
Основные типы линейных подшипников
Конструкция линейных направляющих
В линейных направляющих можно выделить два типа компонентов.
Подшипники линейного перемещения могут поставляться: в неразборном виде, как телескопическая направляющая; собранным комплектом, как профильный рельс с кареткой; по частям, как линейная втулка и направляющий вал.
Подвижные узлы промышленного оборудования исторически воспринимались в первую очередь как вращательные механизмы, состоящие из валов, ременных и цепных передач, приводов. Линейные направляющие считались вспомогательными узлами. Современные технологические процессы требуют комплексного перемещения по трем координатам и несколькими осями вращения, подразумевающего точное позиционирование с управлением пространственным перемещением, в том числе линейным.
Характеристики и типы линейных подшипников
Линейные направляющие выпускаются во множестве типов и размеров. При их выборе следует принимать во внимание требования по нагрузке, скорости, ресурсу, жесткости и точности, особенности конструкции оборудования и ограничения при установке.
Основные области применения линейных направляющих и подшипников – это станки для обработки металлов резанием и давлением, измерительная аппаратура, погрузочное оборудование, промышленные системы хранения, медицинская техника.
Подшипник это узел, являющийся составной частью опоры, которая поддерживает вал, ось или другую подобную конструкцию, обеспечивая ему заданную жесткость. При помощи подшипника происходит фиксация вращающейся детали в пространстве, при котором обеспечивается вращение, качение или перемещение линейное (у линейных подшипников), а также передается нагрузка от подвижного узла на другие узлы и конструкции, получая при этом минимальное сопротивление. Силы, которые в это время действуют на подшипник делятся на радиальные и осевые. Радиальные силы действуют на 90 градусов относительно оси подшипника, осевые силыдействуют параллельно его оси.
По конструкции подшипники делятся на подшипники качения и подшипники скольжения, обе группы имеют очень большое распространение.
Подшипники качения в основном изготавливаются по следующей схеме:
Дорожки качения или желоба выполнены на обоих кольцах – внутреннем и наружном, по которым и катятся тела качения, шарики или ролики. Сепараторы бывают разные, в промышленных подшипниках шарики можно вставлять, вынимать, менять изношенные. Есть виды подшипников и без сепараторов, их изготавливают для работы с большой грузоподъемностью, но с малыми скоростями вращения.
Подшипники скольжения это такая сама по себе опора или направляющий механизм, в котором сопряжённые механизмы при скольжении производят трение. По конструкции это корпус с цилиндрическим отверстием, в котором вставлена втулка и смазывающее. Она изготавливается из антифрикционного материала. Между валом и втулкой установлено смазывающее устройство, при помощи которого вал вращается свободно. При изготовлении таких подшипников рассчитываются и величина смазочного слоя и давление смазки в нём, ведётся расчёт температуры, а также минимум и максимум расхода смазочных материалов. Здесь основным фактором работы такого подшипника является смазка. Она бывает:
Наиболее распространённой являются подшипники с жидкой смазкой, так как при этом осуществляется отвод излишнего тепла и хорошая защита от неблагоприятных условий эксплуатации.
Антифрикционные материалы это изготовленные современным методом при помощи порошковой металлургии карбида вольфрама, карбида хрома, либо из сплавов цветных металлов, либо из полимеров.
Классификация подшипников качения
Подшипники можно разделить по таким разновидностям:
Вид тел качения – шариковые или роликовые ( длинные и тонкие ролики ещё называют игольчатые).
По характеру нагрузки, которую они воспринимают:
По числу рядов качения:
По способности выравнивать нагрузку при несоосности вала и втулки
По материалу тел качения:
Что выбрать подшипник с подходящим размером, следует учесть несколько необходимых моментов. Это и нагрузка на деталь, которая должна применяться, её тип, нагрузка на подшипник по весу, а также срок службы подшипника.
Подшипники, которые вращаются вокруг оси, получают нагрузку динамическую. Если подшипник малоподвижный или имеет нагрузки колебательного характера можно говорить о статической нагрузке.
Если рассматривать достаточно интересные подшипники, как линейные, у них есть много преимуществ при применении в различных областях.

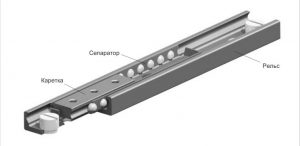

Линейный телескопический подшипник
Классификация подшипников скольжения
Их можно различить:
По форме подшипникового отверстия:
По направлению получаемой нагрузки:
По количеству клапанов:
По возможности регулировки:
В зависимости от смазки по конструкции различаются:
По конструкции и по виду задач подшипники скольжения делятся на :

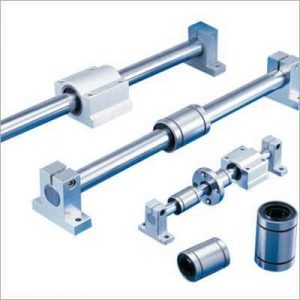

Линейные подшипники скольжения
Конструкция линейных подшипников направлена на выполнение направляющих при передвижении по линии. Это их свойство очень важно при перемещениях на расстоянии, имея постоянную радиальную нагрузку.
Направляющие подшипники скольжения
Сами узлы доступны для направляющих осей в пределах размеров от 8 до 80 мм изготовленных из алюминиевых корпусов. Это самое простое средство, но и самое экономичное для всей системы прямолинейного перемещения. также они могут быть как с открытым корпусом, так и с закрытым. Он применяется в основном в конвейерном производстве, большей мере в пищевой промышленности и производстве упаковок. Также применяется при производстве станков, роботов и при производстве мебели, то есть в таких условиях, где условия труда достаточно стеснённые.
Такая конструкция, как говорилось выше, бывает разъемной. И эта конструкция дает возможность более маневрировать при монтаже.

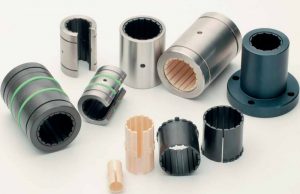

Разновидности видов подшипников скольжения
По требованиям к подшипникам скольжения можно отнести следующее:
Недостатки подшипников скольжения
К недостаткам можно отнести частую замену цапф и вкладышей, так как они быстро выходят из строя. Вкладыши изготавливаются из цветных сплавов, которые стоят дорого. Постоянный уход, периодическая смазка, периодически нужно их охлаждать. Кроме того, детали не имеют единого ГОСТа на изготовление и менять запчасти сложно.
Сам о производство за редким исключение, например, некоторые китайские компании, а также концерн SKF, который занимается их производством, не является массовым.
Во время пуска расход на трение очень значительный.
Как купитьлинейный подшипник скольжения
Что бы купить этот вид подшипника, нужно знать размер покупаемой детали. Это диаметр посадочный, то есть диаметр вала, а также его длина. Затем нужно знать вид нагрузки и статическую грузоподъёмность. Поскольку такой подшипник имеет свои выгоды за счет того, что их, как говорилось выше, удобно устанавливать, потому, что одна сторона плоская. Цена на линейный подшипник скольжения от 250 рублей за единицу до 1500 руб. Но применяются они, как говорилось, в основном для производства, как крупного, так и мелкого. Сделать выбор и определиться можно в нашем каталоге подшипников, разделе “Линейный подшипник“.
Неплохим производителем этих узлов является концерн SKF, который является мировым лидером в производстве таких подшипников. Для того, что не ошибиться в выборе, лучше обратиться к каталогу на линейные подшипники скольжения, который можно найти на официальном сайте компании.
Поставляются покупателю полностью смазанными и при сборке на месте не требуется дополнительная обработка.
