Даунпайп — что это за зверь такой, и так ли уж нужно его устанавливать?
Толчком для создания очередной статьи послужил резонный вопрос. А именно: с турбинами очень часто применяется даунпайп. Что же это за устройство такое и для чего он так необходим? Этот вопрос заинтересовал и меня тоже, потому и появилась в конечном итоге данная статья. В ней я постараюсь объяснить все тонкости как можно проще. Позволю себе отметить, что информация будет не хуже, чем в самой Википедии. В статье представлены, также, фотографии, а в конце размещено еще и видео. Все, для вашего максимального удобства.
Итак, начнем с расшифровок.
Downpipe (что в переводе с английского означает «водосточная труба») — это деталь выхлопной системы, которая применяется в «неофициальном» тюнинге. Основное предназначение даунпайпа — объединение турбины с системой выхлопа. Говоря проще, если стандартный глушитель не справляется со своей задачей, а обычно при турбировании движка это так и происходит, оптимальным выходом будет взять подходящую «трубу» с более высокими параметрами. Она-то и поможет нам подключить турбину. При этом, она лучше выполнит функцию глушителя, и гораздо лучше сможет сопротивляться горячим газам.
Структура и нюансы
Отсюда ясно, что даунпайп, это всего лишь труба, функция которой — подводить к турбине газы, направляющиеся от движка (а именно, горячие). Обычно она крупнее по размеру, чем родная система. Ее использование требует удаления таких деталей, как катализатор. В общем, состояние экологии никого, похоже, не волнует.
Возможно потребуется «изгнать» резонатор тоже. По сути, здесь делается все, чтобы максимально облегчить для газов выход.
Обратите внимание, что если вы решили установить даунпайп, потребуется улучшить и весь глушитель следом.
Структура имеет еще одно важное отличие — труба, так или иначе, должна быть оснащена гофрой, чтобы та заглушала вибрации.
Ниже представлены снимки уже готовых вариаций.
Есть ли в нем необходимость?
Можно ли не устанавливать даунпайп? Легко. Достаточно лишь не ставить на движок нештатную турбину. Потому что, как уже было описано выше, основная ее функция — соединить систему выхлопа с неоригинальным агрегатом.
Постараюсь объяснить на примере:
Итак, вы пожелали оснастить турбиной двигатель какой-нибудь модели Lada. И не компрессор, а самую, что ни на есть, настоящую турбину. И вы даже ее поставили. И что теперь? Ведь ей нужно иметь подвод уже отработанных газов от мотора. Заводской глушитель вам вряд ли удастся найти. По той простой причине, что АвтоВАЗ просто не создает их. Хотя бы потому, что не рассчитаны машины производства АвтоВАЗа под подобные улучшения. Что в итоге? Вы лезете в интернет в поисках решения своей внезапно возникшей проблемы.
А решение тут самое простое — даунпайп. В наше время работает множество предприятий, которые занимаются его изготовлением.
Разве заводские можно отыскать?
Разумеется. К примеру, большое распространение это имеет на американских, японских и европейских машинах. Причем на одну и ту же модель может быть до нескольких видов системы выхлопа.
И снова упрощенное пояснение:
Принцип таков. Вы уже являетесь счастливым владельцем мощного авто с турбированным движком, но в какой-то момент вам становится мало уже имеющейся мощности, и вы хотите еще больше. Это означает, что нужно поставить другую турбину. Следовательно, под нее требуется совершенно иной даунпайп. И за этим вы направляетесь в ближайший подходящий магазин запчастей. Где, вероятно, вы и сможете найти все необходимое.
Как создается, и главное — из чего?
На самом деле, все куда легче, чем кажется. Материалы используются высококачественные и, разумеется, не из дешевых. К примеру, жароустойчивая сталь или сплавы. Следует понимать, что это очень редкий материал, создающийся для автомобилей ручными методами.
Получается, так, что, вы приходите в данную компанию и говорите, к примеру: я приобрел турбину вот этого бренда для своей такой-то машины и мне нужно подключить ее. Рабочий снимает мерки и создает даунпайп конкретно под ваши нужды. Конечно, пример утрированный, но общую суть он показывает.
Делаем скидку на то, что вы вероятно приобретете в дополнение к даунпайпу коллектор более хорошего качества. К примеру, типа «паук».
• снять родной коллектор и заменить на новый;
• поставить турбину, подключить — настраивать на моторе;
• установить от коллектора даунпайп;
• от даунпайпа подключить выход горячих газов к турбине.
Вот, собственно, и все. Система готова к работе. Надеюсь, что мои пояснения были для вас понятны. И у вас таки сложилась в голове общая картина того, что же это все такое, и с чем его едят. Если же нет — посмотрите, пожалуйста, видео, прикрепленное ниже.
Что ж, на этом, пожалуй, все. Выражаю надежду, что информация оказалась вам полезна.
Доунпайпы. Мидпайпы. Холодный впуск. BoostLogic.
Ну что ж, пишу этот пост после просмотра фильма — *Гоча/Япония 2019*. Очень круто получилось. Переживал за Гочу больше чем он сам, наверное. Поздравляю с победой и желаю успехов в будущих чемпионатах!
Думаю что нет смысла разделять этот пост на две части и напишу всё в одном.

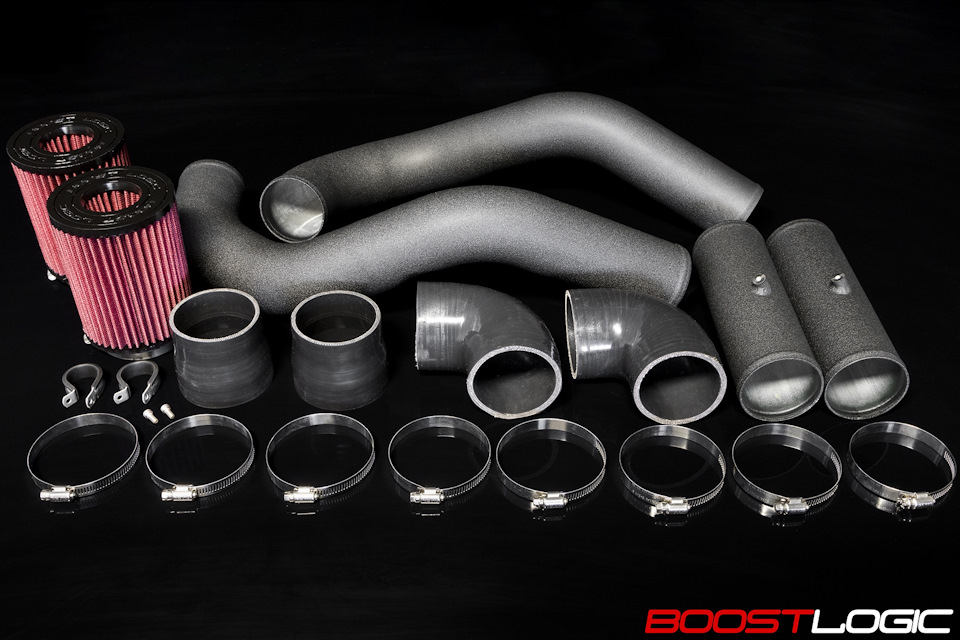

Доунпайпы. Мидпайпы. Холодный впуск. Всё от одной компании — BoostLogic. По-моему мнению эти ребята знают толк в своём деле. Находится они в Америке и один из ихних официальных дилеров находится в Аризоне, это не далеко от Калифорнии, а значит доставка должна быть быстрой.
У этих ребят много злых тюнинг компонентов для разных марок. BMW, McLaren, Mercedes, Porsche, Lamborghini, Ferrari и очень много запчастей для Nissan GTR. В штатах очень много злых Гэтэров именно на ихних компонентах.
Про эту компанию информацию можно найти на ихнем официальном сайте BoostLogic.
Нужно было выбрать между BoostLogic и Eventuri. Eventuri это карбончик, красиво, стильно но мы выбрали все-таки BoostLogic. Главным критерием было расположение нуливиков. Нуливики расположены за передними ноздрями — а это значит что воздух не задерживается под горячим капотом и попадает прямо в двигатель. А красные нуливики придают ещё более злои вид этой машине.
Очень интересный пост на тему холодного впуска можете прочитать здесь —
Холодный впуск — теория и практика
В принципе для Калифорнии холодный впуск это необходимо когда идёт речь о таких машинах как BMW M5. ИМХО.
Летом — жарко. Зимой — не холодно. И если есть возможность понизить температуру воздуха на впуске, возможностью нужно воспользоваться.
С установкой компонентов проблем не возникло. Всё интуитивно.

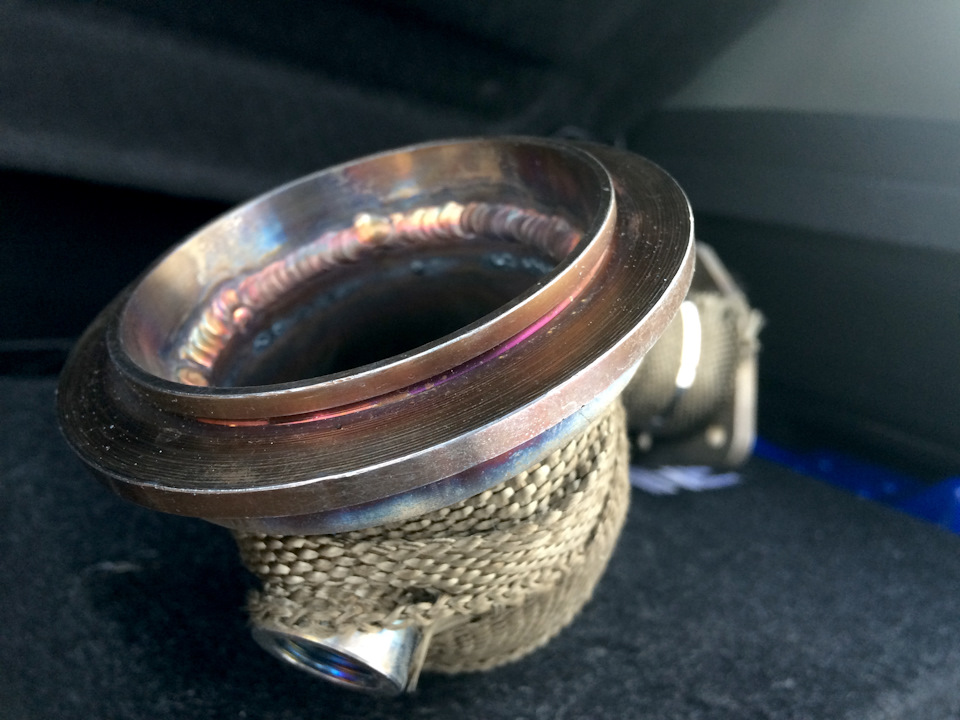

Что насчёт даунпайпов — всё было просто. Вставили, примерили и убедились что всё ок, вытащили, обмотали термо лентой и вставили обратно. Датчики О2 закрутили в родные места. Всё как по инструкции.
Следить за температурой воздуха на впуске и за температурой выхлопных газов помогает софт выхлопа от ARMYTRIX. Кто не читал — можете пролистать предыдущий пост.
«ЭКО-ПРЯМОТОК»! Даунпайп, мидпайп, спорт-кат! От MaDCat =)
Как-то давно, год назад, а то и больше, поставил я себе даунпайп (ВОТ ТУТ ЕСТЬ ЗАПИСЬ)

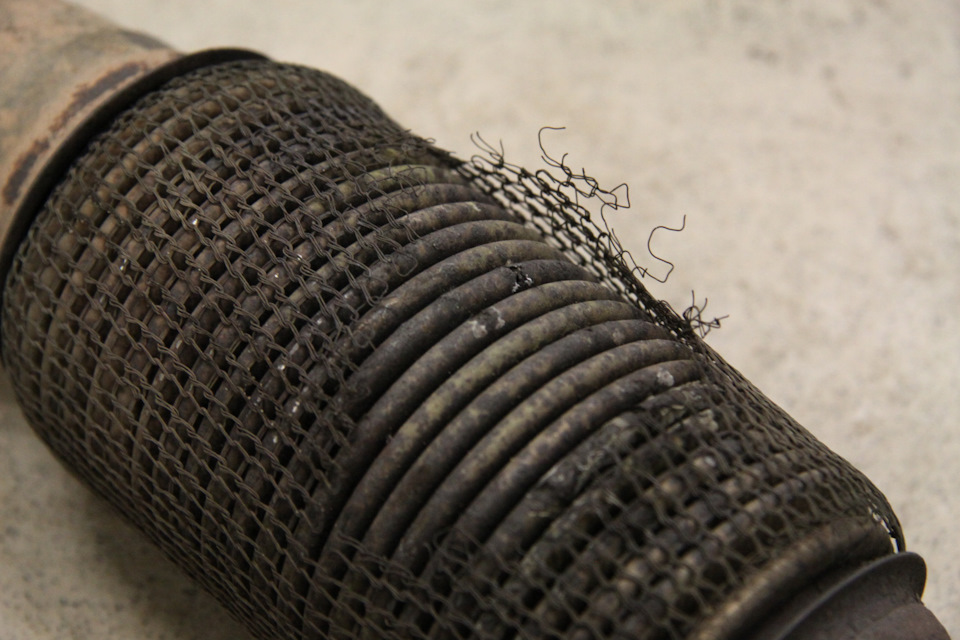

Но, буквально через два дня, — СНЯЛ, купил новый катализатор и ездил кайфовал. Почему? ЗАПАХ! Невыносимый запах выхлопа… В общем не смог я с этим мириться…
Прошел год. Решил я попробовать еще раз… не знаю зачем! Это не объяснить. Были мысли в голове — а вдруг я тогда просто психанул?

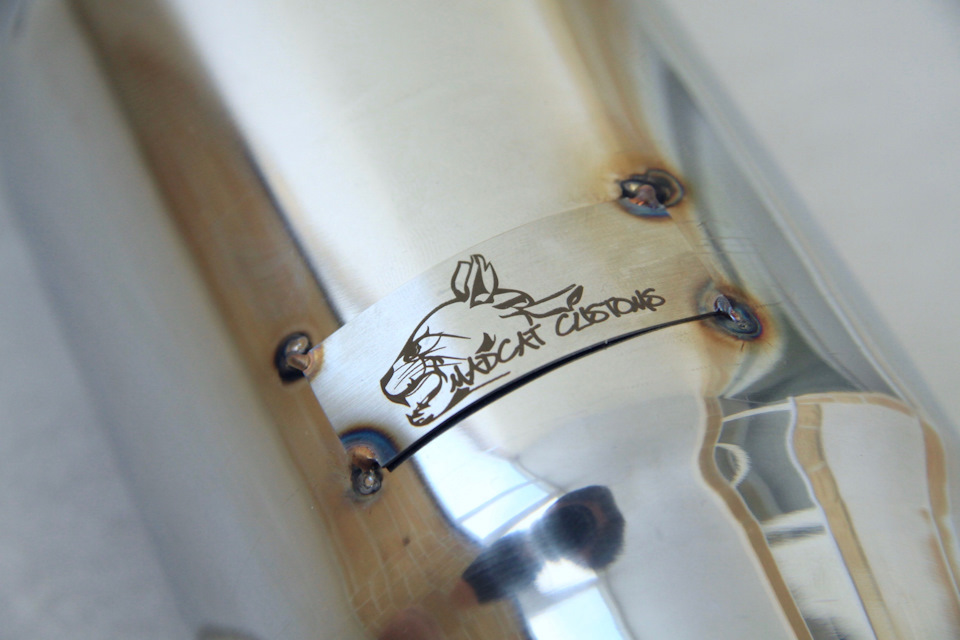

В общем прислал он мне это чудо!

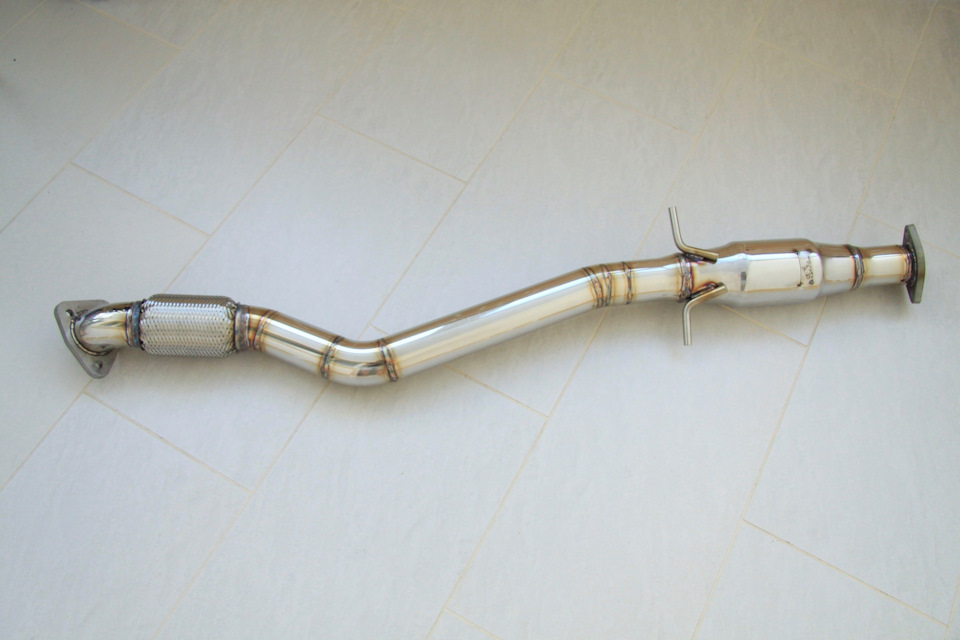

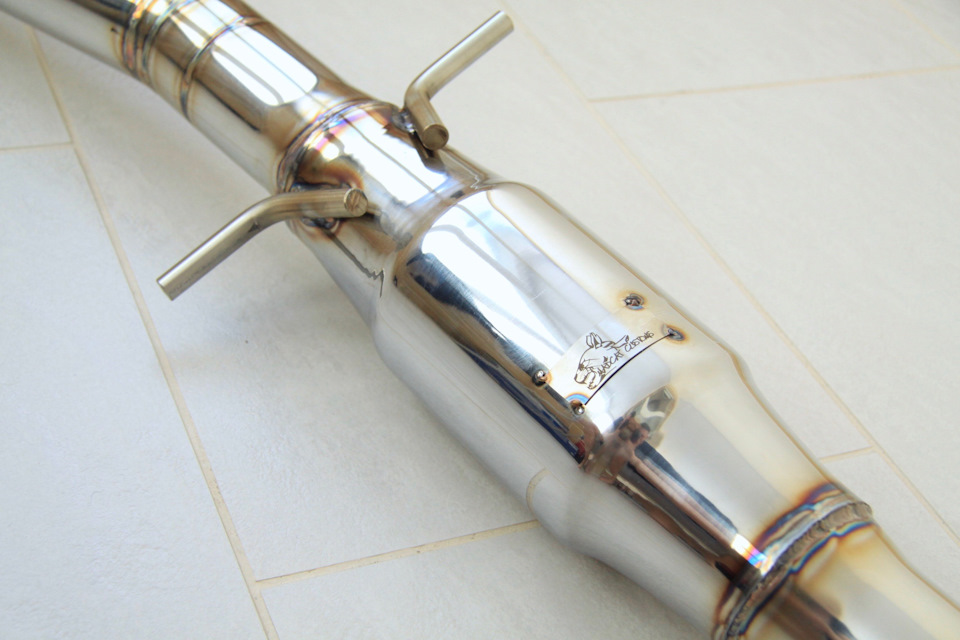

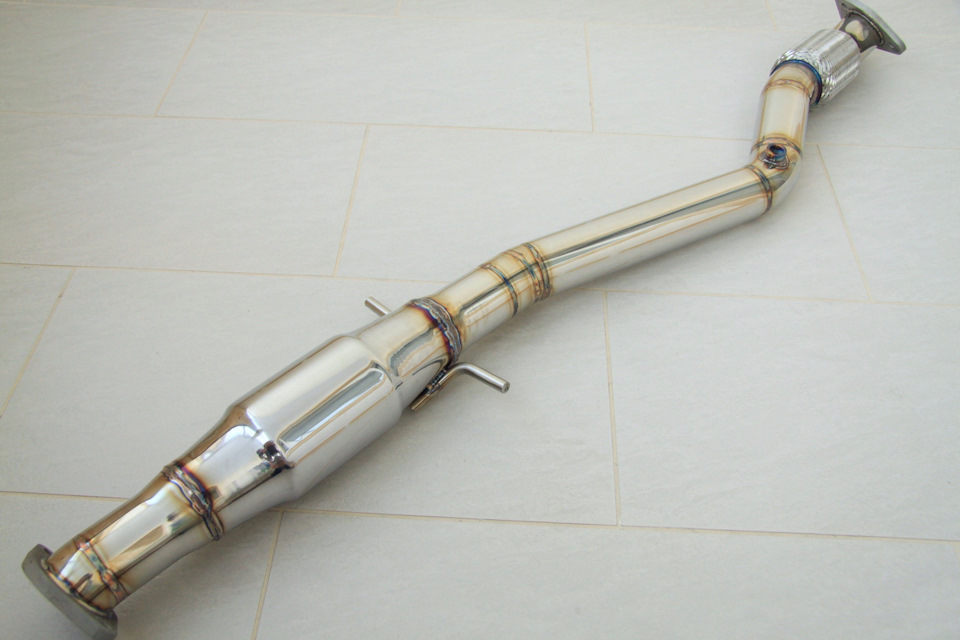

Мидпайп с керамическим спортивным катализатором!
Плотность 300 ячеек, проходимость прямотока! Стандарт евро-4.
Главное отличие от штатного катализатора — высокая пропускная способность выхлопных газов!
данный катализатор не станет для них пробкой в выхлопе и позволит поехать вашему автомобилю на легке, не отравляя при этом все вокруг!

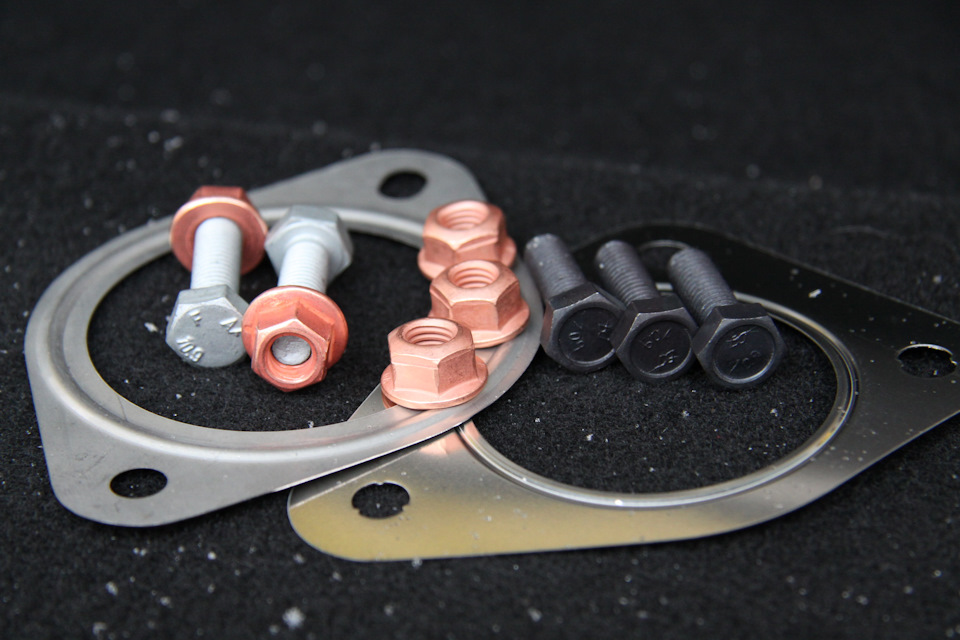

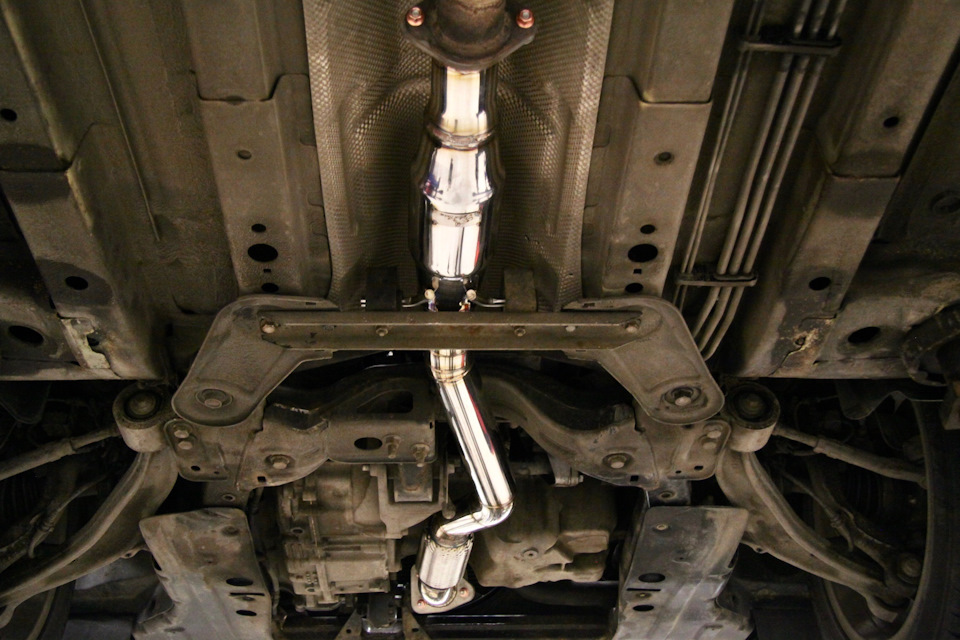

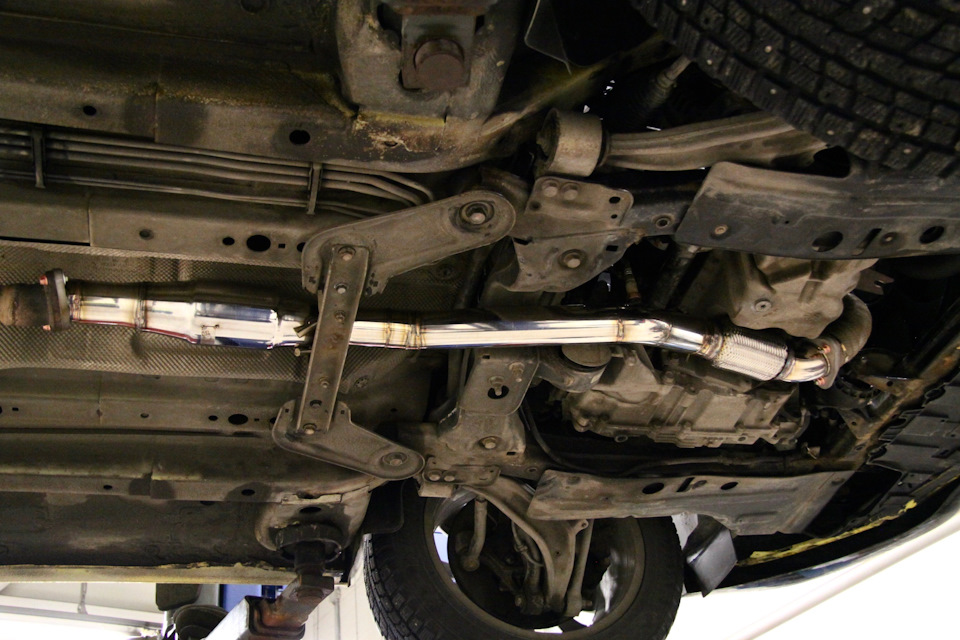

Закупив все необходимое для установки — поехал в сервис!
1) Даунпайп (избавились от затупа в виде катализатора, дали турбине дышать и сняли с нее тепловую нагрузку)
2) Мидпайп с керамическим спорт-катом (проходимость осталась на уровне прямотока, БОЛЬШЕ НИКАКОГО ЗАПАХА РЕБЯТА! ПРОСТО СКАЗКА! Выхлоп действительно чистый и можно спокойно стоять рядом и не затыкать нос. )
3) Звук стал тише. ( да да, именно так. Он стал тише и мягче. Теперь машина не пуканит как жигуль )))
4) Свист турбины остался и даже усилился! ( не знаю как объяснить, но с данным мидпайпом свист турбины стал еще громче! И теперь озаряет собой мой слух и слух окружающих. Звучит сексуально, нет слов!)
5) Опель реально поехал лучше (ему стало легче, будто высадили двух пассажиров)
Теперь я спокоен за турбинку, еще поживет! И спокоен за экологию, еще поживем)))
Сказать что доволен — ничего не сказать)))
Всех благ!
Что такое даунпайп в автомобиле
Для многих молодых уличных гонщиков прокачать свой автомобиль является делом чести. Даунпайп используется при проведении тюнинга турбины или ее замене на модель помощнее. Расскажем о том, что такое даунпайп в автомобиле.
Что такое даунпайп в авто и где он расположен
В переводе с английского “даун пайп” означает “водосточная труба”. Предназначение детали в авто – отведение от двигателя выхлопных газов. Даунпайп устанавливается сразу за турбиной, правее двигателя. Он выводит газы в выхлопную систему. Даунпайн изготавливается из прочных, устойчивых к высоким температурам, металлов. Делается под заказ и зависит от модели автомобиля, конструкции его выхлопной системы, особенностей двигателя и указанных владельцем параметров.
Функционал устройства
Так для чего нужен даунпайп и какие функции он выполняет? Так как это труба, изготовленная из высокопрочной, нержавеющей стали (в большинстве вариантов), предназначенная для отвода выхлопных газов, она должна выдерживать высокие температуры. Повышенные жароустойчивые свойства – это главное требование к качеству устройства. Обычно его делают из нержавеющей стали сварным способом.

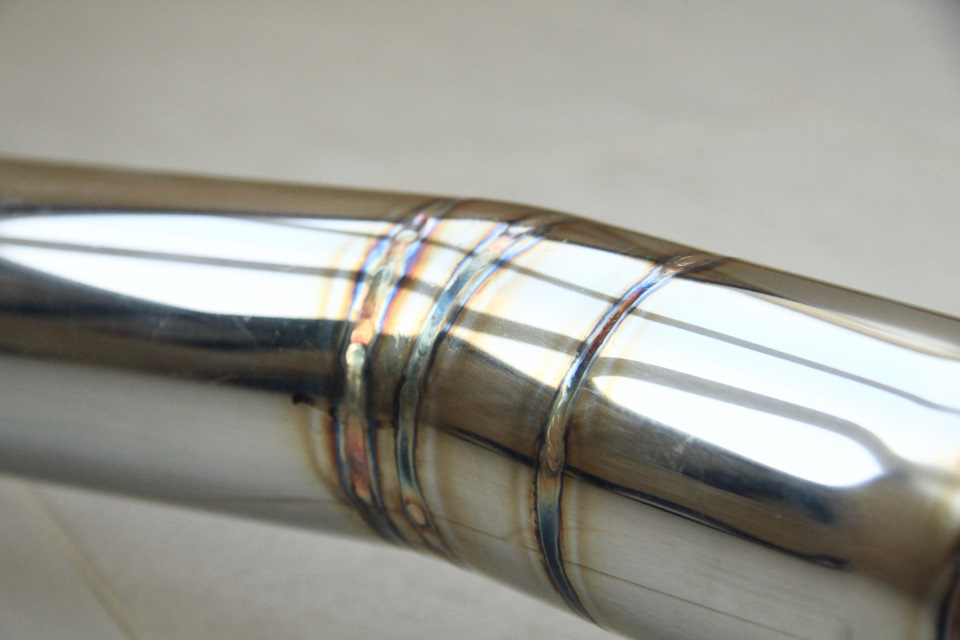

Чтобы добиться прочности сварных швов, используется аргонно-дуговая сварка.
В конструкцию входит многослойная гофра. Она снижает вибрации и колебания, которые передаются на кузов. Даунпайп крепится к системе фланцевым методом. Фланцы обеспечивают надежное и прочное соединение устройства с другими составляющими системы. Для этого крепежи дополнительно обрабатываются с точностью до миллиметра.
В функционал даунпайпа входят:
соединение двигателя и турбины с системой отвода выхлопных газов;
отвод выхлопных газов из двигателя и турбины с меньшим сопротивлением;
возможность увеличения мощности при чип-тюнинге.
Даунпайп устанавливается после демонтажа заводского выпускного коллектора. Даунпайп является деталью большей производительности для улучшения функционирования выхлопной системы в целом. С его помощью можно увеличить аэродинамические качества автомобиля. Даунпайп становится ключевым элементом для проведения модернизации выхлопной системы авто.
Устройство будет незаменимой комплектующей при установке новой, более мощной турбины или превращения обычного автомобиля в турбинный гоночный болид. Такой тюнинг призван напрочь сносить заводскую выхлопную систему и устанавливать детали, способные выдержать высокотемпературную нагрузку. По сути, даунпайп – это большая труба, в которой ничто не задерживает потоки отработанных газов.
Виды даунпайпа
Даунпайпы бывают без катализатора и со спортивным катализатором. Обе модели обладают одинаковой производительностью и эффективностью. Разница заключается в наличии фильтра (катализатора), очищающего выхлопные газы до нормативов Евро 4-5. Это дает владельцу авто относительное спокойствие по поводу загрязнения окружающей среды, однако не более того. Даунпайп со спорт катализатором стоит немного дороже. По свойствам он аналогичен с даунпайном без катализатора. Он также имеет высокую пропускную способность и повышенную производительность.
Существует разновидность даунпайпа, которая устанавливается на атмосферный двигатель (без турбины). Автомастерские изготавливают или приобретают для тюнинга два вида устройств. Аппайп устанавливается только на турбинные двигатели, а даунпайп может быть установлен и на атмосферные. В этом случае сохраняется весь функционал устройства, зато решаются проблемы с фильтрацией выхлопных газов и быстрым их отводом.
Плюсы и минусы использования устройства
большая пропускная способность;
большой диаметр трубы;
высокая эффективность, доказанная на практике;
возможность уменьшения эффекта «турбо-ямы» или «турбо-провала».
Если установить даунпайп с катализатором, то можно решить проблему очистки выхлопных газов до стандартов Евро 4-5. Это позволит беспрепятственно путешествовать по странам Евросоюза, не опасаясь быть оштрафованным за загрязнение окружающей среды и несоблюдение общеевропейских норм безопасности.
Как у любого устройства, у даунпайпа есть свой минус. Это достаточно высокая цена детали, несмотря на то, что ее качество полностью соответствует современным параметрам. Также возможны трудности при монтаже устройства. Несмотря на точную подгонку фланцев, нужно на всякий случай запастись лишними деталями: гайками, болтами для хомута выхлопной трубы, шпильками соединительного фланца.
Не рекомендуется проводить самостоятельный тюнинг при отсутствии знаний и навыков замены выхлопной системы автомобиля. Это может привести к негативным последствиям, а также потери денежных средств. Специализирующиеся на автотюнинге салоны сделают эту работу быстрее и профессиональнее. В основном они предлагают приемлемые цены, доступные для любого кармана. За даунпайп наоборот придется выложить круглую сумму.
Устанавливать даунпайп или обойтись системой, установленной производителем автомобиля, решать владельцам. От смены деталей улучшений может и не произойти. Современные автомобили оснащены высокоэффективной выхлопной системой, которую, возможно, не стоит менять. В любом случае, установка даунпайпа не помешает и не повредит эффективной работе автомобиля.
Мидпайп что это такое
Наверное многие слышали всякие модные слова по поводу глушителя, но не до конца поняли из смысл и очень бы хотели знать, что же такое пайп, даунпайп, exhaust system, catback, и другие зашифрованные словечки. Мы расскажем, что такое тюнинг глушителя на языке тюнеров и переведем его на русский. Поехали 🙂
Что такое «ПАЙП» или «Pipe»
Pipe или «пайп» переводится на русский язык как «труба». Под словом «пайпинг» при этом понимается трубопровод или система из труб. Собственно «exhaust system» — ( выхлопная система) любого автомобиля состоит в первую очередь из труб и каждый отрезок этих труб имеет свое название. И если некоторые из них, вроде «даунпайпа» плотно вошли в обиход российских тюнеров, то всё остальные никто не использует.
А еще хуже, когда используют колхозные понятия, вроде » трасса или тракт «…
Итак, сразу после головки блока цилиндров у нас находится первое изделие из труб — «exhaust manifold», он же «header», он же «collector», он же русский «выпускной коллектор» он же «паук». Как в русском так и в английском языке в случае турбомотора коллектор тоже имеет приставку «турбо».
«CatBack» или «КатБэк»
«Раннер» или «runner»
Важным частным случаем коллектора являются кат-коллекторы или «manifold converter» — 90% современных автомобилей имеют коллекторы, в которые сразу интегрирован каталитический нейтрализатор. У них короткие раннеры, часто примитивный дизайн из штампованной стали а замена катализатора возможна только в сборе. Такая деталь при этом совсем не дешева и часто весьма «затычна» с точки зрения продувки, не столько из-за катализатора, сколько из-за не оптимального сечения и длины раннеров.
«Даунпайп» или «downpipe»
Названия труб после коллектора будут отличаться, в зависимости от того атмосферный мотор или турбированный. В тубо-моторе сразу от турбины начинается всеми любимый «downpipe» ( даунпайп ) дословно «труба идущая вниз», прямого аналога в русском нет, но «приемная труба» вполне подходит.
Еще одна труба со своим предназначением и названием — «dump pipe» или «dump tube» — трубка отвода газов от Вестгейта (перепускного клапана турбины). Присутствует в тех случаях когда вестгейт внешний или имеет на фланце турбины свой собственный отдельный выход. Если Вестгейт встроенный и не имеет своего отвода, то газы идут сразу в даунпайп и отдельной трубы не требуется.
«Фронт пайп» или «front pipes»
В случае атмосферного мотора сразу за коллекторами следуют «front pipes» ( фронт пайпы ) или по-русски приемные трубы. В приемных трубах обычно установлен один или несколько каталитических нейтрализаторов или универсальные пламегасители.
Заменой фронт пайпам часто становятся «cat delete pipes» — приемные трубы без катализаторов, в которых один или несколько катализаторов удалены а на их месте прямая труба.
— Прошу заметить, что никаких «искрогасителей» и «стронгеров» при этом ни в «даунпайпах» ни в «фронт пайпах» нет и не бывает. Вы не найдете их аналогов в английском языке и не найдете этих изделий в ассортименте зарубежных компаний. Однако, если нужно снизить резонанс или вибрацию выхлопа ( звука) то иногда устанавливаются спец-компоненты, такие как спортивные катализаторы с увеличенным сечением или пламегасители спортивного типа. Устанавливаются эти компоненты в разрез пайпов.
После приемных труб (даунпайпа в турбо моторе или фронт пайпа в атмосферном моторе) начинается «middle section» — средняя часть выхлопа, она же » mid-pipe» Она обычно включает в себя первичный глушитель и части труб, идущие до заднего моста.
В атмосферных моторах с двойным симметричным или ассиметричным выхлопом, на стыке приемных труб и средней части, появляются новые герои — всеми любимые H-pipe или X-pipe или их сочетания Y-pipe.
В зависимости от конструкции и компоновки Х-pipe или H-pipe могут быть объединены с приемными трубами или быть отдельным элементом в средней части системы. Они могут быть как до так и после резонаторов, а то и вовсе интегрированы в сам резонатор или первичный глушитель. Эти компоненты отвечают в основном за смешивание выхлопных газов и их точный расчет дает уникальный бурлящий звук выхлопа типа АMG ( на моторах V-6 и более )
Заканчивает выхлоп всегда глушитель или «Muffler». Он может быть прямоточным, камерным, дипассивным ( управляемым с помощью заслонки ), круглым, овальным или плоским. Если он не нужен — то устанавливается «muffler delete pipe» — труба с насадкой без глушителя.
Теперь Вы подкованы и можете смело вступать в диспуты и дискуссии с мастерами из тюнинга глушителей 🙂
