Установка жабо «приора» и не только)

Привет!
Отдельные темы описал (сетка, форсунки), теперь осталось собрать все воедино.
1. Подготовка и установка накладки рамы ветрового окна ваз 2170 (21700-8212730-00) на ваз 2110:
а)Клею двухсторонний скотч 3М (По заводской технологи…), так как у меня пластмаска не усиленная, а обычная.

Не очень верю, что поможет, но пусть лучше будет.

б)Не снимая защитной пленки прикладываем к стеклу, центруем.

Прикручиваем имеющиеся крепежи (так проще не промахнуться, после того как отметили, снимаем), делаем пару новых отверстий (в железе, их в десятке не хватает). Растачиваем до квадрата, обрабатывает (красим, мовилим) и вставляем пластиковую втулочку.

Хочу отметить, что в ходе работы помешаются старые кронштейны (указаны красной стрелкой). В каких то случаях их просто спиливают, я оставил и доработал пластик накладки. Визуально этого не видно и функционально ни как не скажется на дальнейшей эксплуатации.
в) Необходимая фурнитура для продолжения сборки.

г) Накладка.
Все готово, цепляем=)
Скотч на этом этапе уже приклеен к лобовухе.
Соблюдаем последовательность затяжки, чтоб избежать образование морщин на резинке, которая прилегает к стеклу.

2.Теплоизоляция.
Утеплитель пришлось комбинировать. Две части специальные под печку с кондиционером (со всеми необходимыми отверстиями и вырезами). Плюс крайняя левая частичка от приоры. (имеет необходимую форму под расширительный бачок). Первый комплект продается без неё.

Оставшаяся один в один как десяточная:

3. Поводки дворников шевроле-нива на ваз 2110.
Упоминал о них в записи с форсунками (ссылка в самом верху).

На гайки установлены штатные заглушки:

4. Уплотнительная резинка капота ваз 2110.

Далее по отдельным пожеланиям публикую интересующие Вас места: общий план, углы, зазоры, щели и прочее.

Углы, тут есть некоторые пустоты. Над этим в будущем можно поработать и как то закрыть.

Общий план или как смотрится весь этот огород:D

Надеюсь, что не чего важного не забыл. Спасибо за внимание, пока!

P/s: Косячную растяжку поставил. Пришлось расточить отверстия в посадочных пластинах, чтоб скорректировать угол.

Источник

Как поменять жабо на ваз 2110

Жабо называют специальную облицовку на ваз 2110 для ветрового стекла. Оно может быть нескольких типов нового и старого образца. Через некоторое время места крепления могут лопнуть, поэтому возникает необходимость замены жабо 2110. На сегодняшний день жабо старого образца очень трудно найти и многие задаются вопросом, можно ли поставить жабо на ваз 2110 нового образца?

Можно ли провести замену?

Старый образец облицовки ваз 2110 имеет большой недостаток, это то что поводки дворников истираются. Это можно устранить при помощи подпиливания места трения или просто заменить жабо на ваз 2110 нового образца.

То есть отсюда можно сделать вывод, что старый и новый тип жабо легко заменяемы между собой. И все крепления не нужно переделывать, но вот при установке нового образца бывает, появляются щели между лобовым стеклом и резинкой. Но все это легко устраняется при помощи напильника.

Но это все есть несколько причин:

Но перед установкой необходимо приобрести специальные заглушки для крепления дворников и шланг на омыватель.

Теперь стоит рассмотреть процессы по замене, как старого, так и нового образца жабо.

Замена жабо старого типа

Замена нового типа жабо на ваз 2110

Прежде чем приступать к работе по замене стоит подготовить такой же набор инструментов, как и в первом случае.

Жабо с приоры на ваз 2110

Конечно, можно установить жабо с приоры на ваз 2110. Но стоить помнить, что Приора значительно отличается от десятого поколения, и при замене такой облицовки могут возникнуть некоторые трудности. Тут не будет зависеть от того какой тип жабо установлен, но все же если ваз 2110 до 2003 года выпуска, то придется немного обрезать шпильки. Все это необходимо для того, чтобы поставить жабо с приоры на ваз 2110, так как в приоре их нет. Также стоит помнить, что омыватели на лобовое стекло на приоре располагаются немного по-другому в отличие от десятого поколения. Именно поэтому необходимо в жабо делать дополнительные отверстия или все же поменять форсунки и установить их с автомобиля Нива Шевроле.

У жабо от приоры есть свои преимущества и недостатки. И в первую очередь стоит рассмотреть преимущества:

Но даже при таких существенных достоинств встречаются и недостатки:

Источник

Ставим жабо от Приоры на ВАЗ 2110

Не исключено, что вы уже встречали десятки с облицовкой ветрового стекла (жабо) от Приоры. Стандартные элементы кузова Ваз 2110 уже всем надоели и хочется как-то освежить внешний вид. Кроме этого есть другие плюсы, хотя и без минусов дело не обходится. Лада Приора построена на базе Ваз 2110, но у этих машин есть отличия, например, форсунки омывателя лобового стекла у Приоры находятся на капоте, а капот у нее длиннее, чем у десятки, поэтому он больше накрывает жабо в сторону лобового стекла.

Абсолютно неважно, какая на Ваз 2110 накладка лобового стекла, жабо подойдет в любом случае. Если Ваз 2110 старого образца, то есть до 2003 года, то нужно срезать боковые шпильки на кузове, потому что на жабо Приоры нет отверстий под них. Кроме этого нужно просверлить еще два отверстия под стеклом для дополнительного крепления жабо. В случае, когда Ваз 2110 нового образца, то ничего сверлить и срезать не придется, нужно лишь установить два пластиковых квадратика для саморезов. Что касается форсунок, то после замены жабо, они не смогут должным образом омывать стекло. Придется устанавливать другие форсунки или же перенести их повыше.

Теперь по поводу плюсов и минусов. Начнем с приятного. Жабо на Приоре имеет ряд существенных конструктивных решений, отличных от десятого семейства. К примеру можно менять воздушный фильтр салона не снимая жабо. К тому же они дешевле. Из минусов можно отметить плохой пластик, который вздувается от жары и появляются щели между жабо и лобовым стеклом. Жабо Приоры ниже, поэтому придется менять или перемещать форсунки омывателя ветрового стекла.

Источник

Жабо нового образца ваз2112

Давненько была идея поменять свое старое выгоревшее и покореженое солнцем, морозом и временем жабо!
Новое особо не хотелось покупать, а на разборках все они были в основном в убитом состоянии…😒
Но после очень долгих поисков, все таки удалось заполучить жабо в отличном состоянии, плюс с ковриком почти новым и за вкусную цену! 😎
Но вот что не устраивало, так это его серый подвыгоревший цвет…😬
Короче покрасил я его той же структурной краской, что панель и центральный тоннель 😎

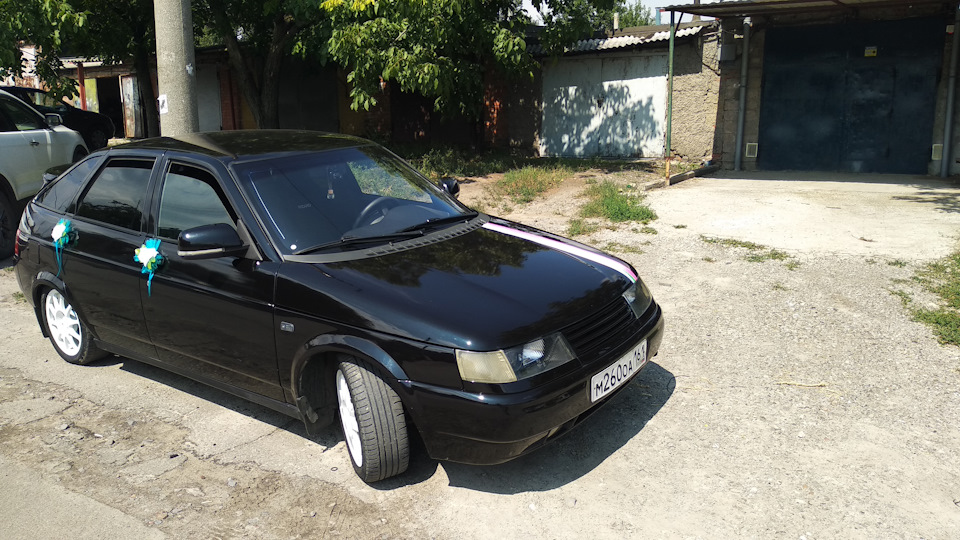

Вид со старым жабо, только эту фотку норм нашёл! ))

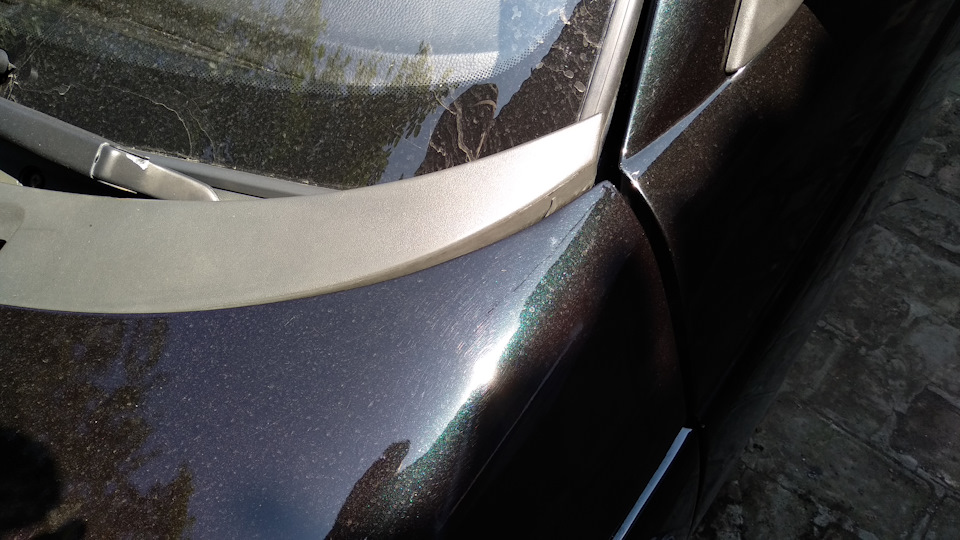

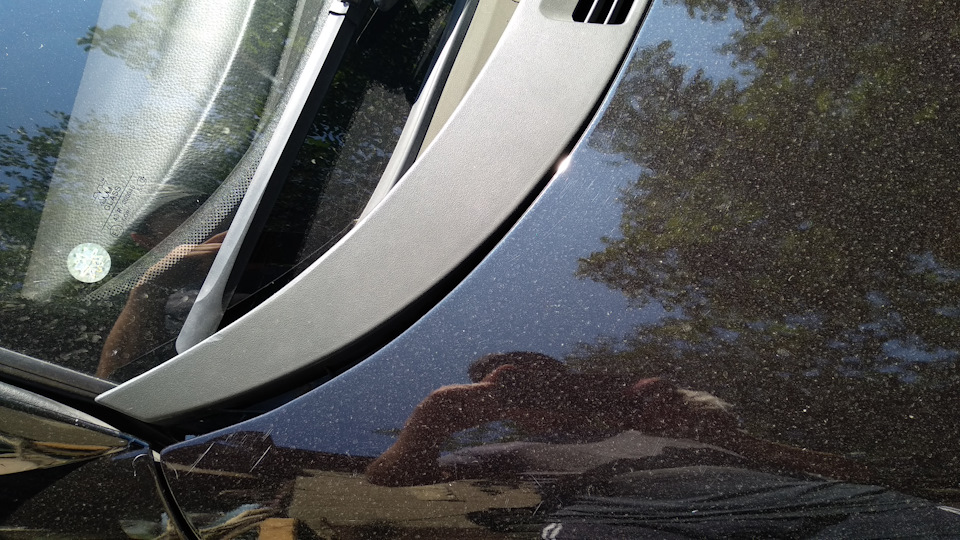

В принципе меня старое жабо больше устраивало, как то более харизматичности оно добавляет машине🤔 я бы и его с радостью оставил, покрасил и так бы и гонял, но если бы оно было ровное и целое… От времени пластик уже стал просто крошиться в местах креплений, его повело и стало жабо тереться об капот и в углах стали зазоры в палец🤷‍♂️ короче оно уже давно просилось на замену😕

Поэтому его снимаем за пару минут и в скором времени оно продалось на Авито за 3 открытки с Москвой!😁
Мелочи, а приятно! 😊

Ну и новое жабо перечухал по быстрому и сразу же покрасил! Краска APP по пластику, та которой красился пластик салона!🙂

Ну и сборка/установка!
Вид сразу поменялся на более приятный! 🙂
Черный с черным намного круче, чем черный с серым! 😎 +100500 к карме авто!

Источник

Замена трапеции дворников. +БОНУС, доработка жабо ваз 2110 или как быстро его демонтировать при ремонте/замене деталей под теплозащитой

Всем привет!
На днях у меня успешно дожила свое время трапеция дворников. Здесь я немного опишу про замену дабы всех пугают тем что надо много разбирать. А вот и нет, даже самый рукожоп сможет сделать это своими руками. Итак погнали:
1.
0) купите сразу комплект трубок для стеклоомывателей ( поймете почему позже), но можете и потом когда поедите за трапецией. Лучше брать приоровские, они мягче.
1) скручиваем оба дворника.
2) снимаем заглушки на жабо и выкручиваем 4 болта.
3) скручиваем на ушах ( боковые ушки жабо где крепления капота) шайбы.
4) выкручиваем 6 саморезов из стыка теплозащиты и жабо ( тут есть один нюанс, с пассажирской стороны в углу за теплозащитой есть еще одно крепление, поэтому после демонтажа вышеописаннго проверьте крепится ли у вас именно в этом хитром месте жабо дабы не поехать за новым )
5) если при снятии жабо у вас тройник на омыватели находится в доступе ( не в самом жабо как было у меня ) то отсоединяйте его, если же тройник внутри жабо, то отрезайте шланг оставляя максимальную длину для доработки.
Теперь у нас есть доступ к трапеции и моторчику, отлично, но надо сделать еще несколько пируэтов с бубном:
6) убираем резинку с бачка расширителя, вытаскиваем его и отводим в сторону.
7) маленький кусок теплозащиты или вынимаем или просто отводим максимально к стакану.
8) отключаем фишку моторчика дабы его обесточить.

Отдельно трапецию вы не снимите, даже не пытайтесь, а если у вас есть навыки телепатии и вы Дэвид Коперфильд, то тоже не пытайтесь ))))). Трапеция вместе с моторчиком крепится на 2 гайках на самой трапеции и 1 болт держит моторчик. Верхние гайки откручиваете без проблем, а вот для болта моторчика вам потребуется удлинитель ибо места там мало и ключем подлезть практически не реально как и открутить.
Далее когда мы все открутили, вопрос в том как его снять. Я думаю вы скажете, да что там снимать, вытащил и все. НЕТ, просто так в автовазе можно только накачать колесо, внутренняя часть, поводки, будут задевать за кузов. Тут нам потребуется отверточка ( используется как салазки или упор). Лично я немного поджимал ей верхний поводок и трапеция выходила как по маслу, моторчик достается без проблем.
Теперь, так как мы не имеем второго авто, ставим бачек обратно и едем с этой приблудой в магазин за новой трапецией ( именно с ней потому что я не знал какая у меня трапеция а их несколько видов) на месте скручиваем и подбираем необходимую для нашего мотора. Пссссс паря, в 5 пункте я писал про комплект трубок для омывателей, напомню, что если тройник на 2 омывайки у тебя в жабо, ты трубку срезал как я сказал, а дома у тебя нет таких трубок, то купи и их.

2.
1) после приезда обратно на место боя с неисправностью наденьте на моторчик трапецию, но поводок на мотор не одевайте. Логичный вопрос «Почему?», возможно придется развернуть поводки трапеции ибо она или стоит правильно или на выворот, тут 50/50. Трапецию наоборот вы увидите сразу, ее поводки должны быть с внутренней части от креплений, но у меня они были с наружной стороны, так вы ее тупо не поставите и дабы не делать 2 работу сразу посмотрите и разверните поводки. Теперь нужно правильно выставить трапецию. Кто то делает на глаз, кто-то по наитию, и поставил ее как душа легла, немного притянул и подключил к питанию и собственно запустил дабы понять как она ходит. после 5 минут мозгового штурма как эту тварь поставить правильно я скумекал, вопрос не сложный. Изначально у трапеции положение нулевое, вам надо увести поводок максимально в сторону от моторчика, закрепить и запустить, и потом уже выставить или в верхнюю часть или в нижнюю ( у меня стоит по нижней части, а получается что идет правильный взмах ( может быть наоборот, если не проверите поедите за новой трапецией 😀 ). После отладки правильного взмаха собираем все обратно.
2) откидываем обратно бачок охлаждайки, тепловой кожух.
3) вставляем обратно поводки под кузов, можно помочь пальцем ибо она так же немного упираться в кузов будет.
4) закручиваем обратно гайки на крепление самой трапеции.
5) при фиксации моторчика используем все тот же удлинитель.
6) Проверьте фишку питания, если не одета тогда самое время ее одеть.
7) ставим обратно бачек охлаждайки и фиксируем резинкой.
Ну собственно и все, трапеция заменена.

Теперь вернемся к ЖАБО.
Если у нас тройник внутри, то смотрим внимательно и мотаем на ус ))))) Раскручиваем жабо, снимаем с омываек эти ублюдские огрызки шлангов ( пока жабо разобрано можно поставить веерные омывайки они же форсунки, но это по желанию). Теперь берем из купленного компректа трубок самую длинную и разрезаем пополам. одеваем их на форсунки, и выводим через крышку жабо, собираем его обратно, на выведенные 2 шланга одеваем тройник. При установке жабо обратно на авто не забудьте подогнать длину шланга идущего от бочка до тройника. Так же есть еще один момент, длинна трубок с форсунок должна быть одинаковой дабы при их включении вы не мыли сначала одну половину стекла а потом вторую. ИТОГ по жабо, с омываек шланги одинаковой длинны до тройничка ( можете подрезать их если вам будут длинноваты, главное одинаково), соединение на тройнике теперь в доступе при снятии и можно быстро отсоединить жабо не танцуя с бубном при ремонте и не снимая шланг с насоса, не разбирая жабо постоянно. Ну и и-за нормальной длины шлангов они не будут надламываться и ссыхаться из-за натяга в самом жабо.

Итого:
Трапеция — 750р.
Комплект трубок омывателей — 100р.
