ТЮНИНГ ДВИГАТЕЛЯ. ШАГ3 раздача масла
Доработка подачи масла к «обделённым» узлам системы является весьма НЕ БЕСПОЛЕЗНЫМ занятием! Практика ремонта моторов, а их было не так уж и мало в моей жизни… Показывает, что те узлы, к которым масло подаётся не под давлением, а разбрызгиванием — страдают от полусухого трения и быстрее изнашиваются! Это ФАКТ неоднократно подтверждённый личными наблюдениями за деталями моторов… А поскольку я строю мотор с максимально возможным(от моих возможностей конечно) ресурсом и запасом прочности, то поэтому!
Мною было принято решение сделать дополнительные масло каналы и масло «распределения» в следующие узлы мотора: упорные полукольца, подшипники ур. валов и их шестерни, а так же стаканы клапанов!
Согласитесь — будет ли излишним, если их смазывать чуть больше обыденного? Думаю ответ очевиден и лежит на поверхности — естественно НЕТ! ЛИШНИМ НЕ БУДЕТ! И лишь увеличит их ресурс и дополнительно снизит их общую шумность…
Отдельно про стаканы клапанов: изначально думалось о гидрокомпенсаторах. Даже собраны некоторые наработки по их подбору и внедрению в систему, но пара очевидных фактов оставили эту задумку в небытие:
1: РЕМОНТОПРИГОДНОСТЬ В НУЛЕ. Т.е. если придётся ремонтировать такую голову, то так же возможно придётся заново изготавливать новые клапаны(ибо они горят как ни крути), а это для меня к сожалению геморрой!
2: УДОВОЛЬСТВИЕ ТАКОЙ ЖЕ ТИХОЙ РАБОТЫ КЛАПАННОГО МЕХАНИЗМА, ДОСТАВЛЯЕТ ВТОРОЙ СПОСОБ(МНОЮ УЖЕ ПРИМЕНЁННЫЙ) И ДАЖЕ УЖЕ ОПРОБОВАННЫЙ КЕМ ТО НЕКТО НА ВАЗ2108.(эту процедуру я провёл сразу с обоими головками, фотографировал в основном 1111, 11113 — уже готовый результат)
ОБРАТНЫЙ КЛАПАН ВМЕСТО ЖИКЛЁРА
Продолжаю тему повышения ресурса мотора.
ОЧЕРЕДНОЕ НОУ- ХАУ ОТ МЕНЯ! Призванное продлить ресурс головки блока. ПО ПРАВУ МОГУ СЧИТАТЬ СВОИМ МАЛЕНЬКИМ ИЗОБРЕТЕНИЕМ 🙂 (ТАКОГО В МИРЕ НЕТ! Уж поверьте. Можете по искать…)
И тут меня осенило — ЭТО ЖЕ ЗАВОДСКАЯ НЕДОРАБОТКА!
Правильнее его будет назвать — калиброванный, гравитационный обратный клапан. ЧЁТ ЗАУМНО КАК ТО ЗВУЧИТ… )))
ТЕОРИЯ:
Думаю всем, или почти всем окаводам известно наличие жиклёра в блоке цилиндров, в маслянном канале, питающем головку блока. По поводу его наличия есть много споров — зачем он там, какова его функция…
Я нашёл информацию, касающуюся этого жиклёра www.google.com/patents/US…Wu4D4CA&ved=0CDcQ6AEwADg8 История автомобилестроения утверждает, что жиклёр нужен для поддержания необходимого давления на коренных и шатунных подшипниках на низких оборотах, а так же для скорейшего его набора во время пуска мотора.
Что же касается мотора Оки, то тут у меня сложилось впечатление, что конструкторы просто перестраховались т.к. производительность маслонасоса в разы покрывает расход масляной системы Оки. Но не тут то было! В Оке этот жиклёр выполняет ещё одну функцию — ограничивает количество поступающего масла. У многих, кто его убирал, начинало бешено гнать масло в воздушный фильтр…
ПРАКТИКА:
Теория теорией, а обделять «голову» маслом всё же не очень хорошо, т.к. потребность в масле, после доработок в головках, моих моторов возросла!
НАДО, ЧТО ТО РЕШАТЬ!
Выкинуть его нафиг? Рассверлить?
ДА НУ! Это же не наш метод!
Мною был придуман, разработан и изготовлен необычный обратный клапан из обычной маслофорсунки с калибровкой 300. Это + 130 к существовавшему жиклёру. Думаю на «прокорм» доработанной головке хватит более чем с полна!
Делается довольно просто:
Вынимается завальцованное в тело форсунки сопло и рассверливается 3мм. сверлом.
Вынимается содержимое(пружинка с шариком). Пружинка выбрасывается, а шарик нам ещё пригодится.
Нужно убедиться, что шарик входит во внутреннюю полость сопла и не клинит в ней(у сопла внутри полость под пружинку). В противном случае эту полость нужно аккуратно рассверлить сверлом на 4.1мм. Будте ОСОБО ВНИМАТЕЛЬНЫ к «бортику» на который будет ложиться шарик. Поверхность должна быть идеально ровной, иначе клапан будет не плотным, а значит и не эффективным. Если поверхность плохая, то нужно аккуратно пристучать шарик к этой поверхности молотком например через сверло, упёршись в шарик хвостовиком. Обязательно проверьте плотность прилегания шарика к поверхности, например попробовав продуть. Должно быть плотно.
Внутренняя полость тела форсунки рассверливается сверлом на 4,7мм. Это делается для увеличения пропускной способности иначе не «камильфо». Далее у начала юбки форсунки, поперёк просверливается сверлом на 1,5мм(ну или кому, каким диаметром удобнее, лиж бы не ограничивало поток масла) насквозь. Это будет «поперечина» ограничивающая ход шарика до противоположного отверстия, дабы не перекрывать поток масла в нужном направлении. В получившееся отверстие вставляется маленький гвоздик(я вставил гвоздик), либо кусок сталистой проволоки подходящего диаметра и аккуратно расклёпывается(дополнительно можно ещё запаять припоем для герметичности и надёжности, как сделал я)
Сборка:Шарик в полость форсунки, сопло на место, обратно завальцовывается(и запаивается по желанию — опять же для герметизации и надёжности)
С наружи нарезается резьба м8×1мм.
Прорезается паз под отвёртку.
Это 2я версия клапана…
В первой версии устройство самой форсунки не претерпело каких либо изменений, кроме рассверливания сопла и внутренней полости для увеличения пропускной способности.
И вроде бы всё хорошо но есть одно НО! И даже не одно, а целых ДВА!
1: А как же подача масла на холостых? Шарик то пружинкой подпёрт! Где гарантия, что давления хватит?
2: При полном сжатии пружинки поток масла перекрывается из за того, что этот поток идёт через витки самой пружинки.
Во второй версии пружинки нет и шарик свободно перемещается внутри. Входное отверстие клапана запирается шариком, под его собственным весом. Такой вид клапана называется гравитационным.
В блоке цилиндров так же нужно немного прорезать резьбу поглубже, что бы клапан сел на место…
СПАСИБО ВСЕМ, КТО ДОЧИТАЛ ЭТУ ПОЭМУ ДО КОНЦА. 🙂
Карбюратор и его хитрости
Есть такая штука в карбюраторах — называется ЖИКЛЕР! Совсем не важно какой — воздушный, топливный, ГДС или переходной. И вот при настройке карбюраторов типа Солекс неплохо было бы заглядывать в таблицу жиклеров. Ну так хотя бы для знакомства. А многие почерпнут для себя что то новое.

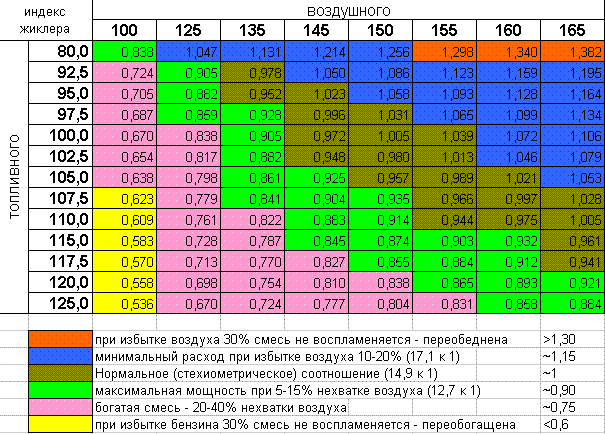

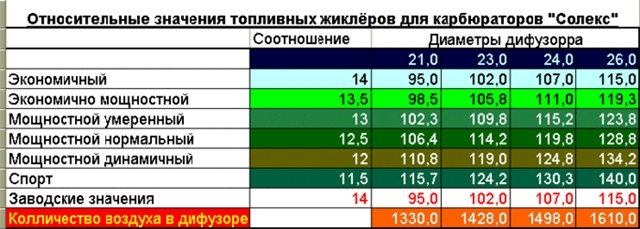

Добавил пару таблиц для сравнения из разных источников!

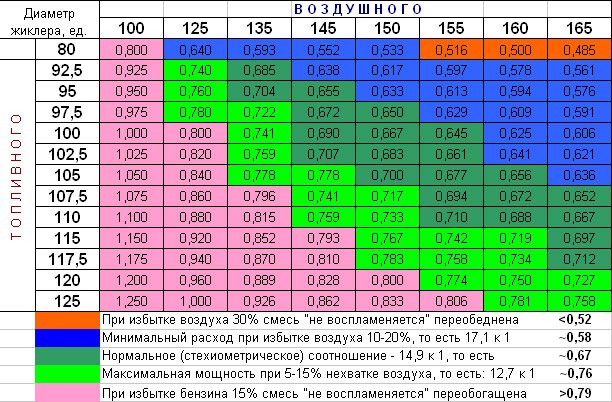

И тарировку в зависимости от диаметра диффузора.
