Кладочная сетка: что это и для чего применяется (+технология и правила укладки)
Разновидности и размеры кладочной сетки по ГОСТ. Классификация по материалам, сферы их применения. Технология и правила укладки в соответствии с нормативными документами.
Особенности кладочной сетки: конструкция, назначение и материалы
По ГОСТ 6727-80 кладочная сетка производится из проволоки диаметром 3-6 мм. Ее основное назначение – армирование кирпичной кладки. Это особый технологический прием, который позволяет обеспечить стенам прочность и стойкость к разрушению, предотвратить чрезмерную усадку и деформации. В результате удается увеличить срок эксплуатации здания и дольше обходиться без его ремонта.
Важно: сетка задерживает кладочный раствор, препятствуя его проникновению в пустоты строительного материала. Это очень важно для обеспечения нужного уровня теплоизоляции.

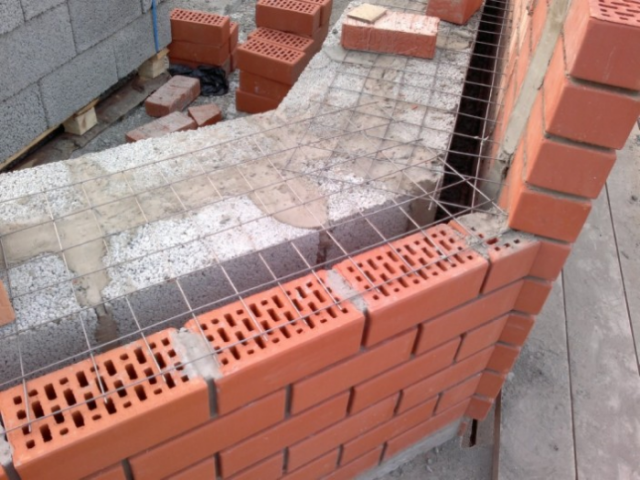

Укладка сетки на кирпичную кладку
В каких случаях применение кладочной сетки обязательно:
Обратите внимание: механической прочности газобетона недостаточно, поэтому при отсутствии сетки очень высока вероятность появления в кладке трещин.
Процент армирования кирпичной кладки
В каких местах обязательно используют кладочную сетку:
Кладочная сетка для отмостки используется в тех же целях – для придания прочности и долговечности конструкции. Еще материал позволяет продлить срок службы фундамента здания.
Вертикальное армирование кирпичных стен
Из каких материалов производится
Внешне материал напоминает известную всем сетку рабицу, которую часто можно встретить на придомовых участках в виде заборов и ограждений. В каждом случае, чтобы бетонный раствор не сползал с кладки, подбирают сетку с определенными параметрами. Учитывается состав бетона и марка кирпича. Основное отличие разных кладочных сеток – материал, из которого они изготовлены. По этому критерию выделяются сетки:
Стальная сетка
В ее основе низколегированная углеродистая сталь марок Ст3Кп холодного проката. Материал имеет достаточно высокую себестоимость, но зато обладает высокой прочностью и надежностью. Для защиты от коррозии сетку подвергают оцинковке или покрытию полимерным составом.
Обратите внимание: защитный слой цинка наносят на поверхность гальваническим способом. Рулоны помещают в специальный барабан, где происходит электролиз, и прутья покрываются слоем цинка 8-9 мкм.
Размеры стальной кладочной сетки
Другие особенности материала:
Для наилучшего сцепления стержней с бетонным раствором в процессе производства по всей их длине наносят специальные насечки. Основные технические требования к стальной сетке, поскольку она относится к сварным изделиям, приводятся в ГОСТ 23279-85. Согласно этому документу, для производства стальной сетки должна использоваться проволока классов Bp-I и B-I (классы по ГОСТ 6727).
Обратите внимание: разница в весе кладочной сетки со справочным значением не должна превышать 5%. В противном случае это будет означать, что в производстве использовалась проволока меньшего диаметра или же не были выдержаны размеры ячеек.
Цельнометаллическая просечно-вытяжная сетка (ЦПВС)
Изготавливается из холоднокатанного листа, выпускается в рулонах, которые по утверждениям производителей даже прочнее, чем обычная стальная сетка. Отличие ЦПВС – ячейки ромбовидной формы. В производстве кладочной сетки в рулонах используются листы разной толщины, который подают разными способами. Это позволяет добиваться определенного уровня жесткости и прочих необходимых свойств.
Преимущества ЦПВС в сравнении с другими вариантами сетки:
Базальтовая сетка
Наиболее востребованной в строительной сфере стала базальтовая кладочная сетка. Ее особенно часто используют в создании кирпичной кладки. Это объясняется преимуществами и свойствами базальтовой сетки:
Как выглядит базальтовая сетка
Еще одним плюсом базальтовой сетки считается ее невысокая стоимость – она примерно в 3 раза ниже, чем у стальной сетки с теми же параметрами. Сырьем для изготовления такой сетки служит непрерывное базальтовое волокно, которое позволяет обеспечить надежную связь между рядами блоков.
Обратите внимание: для пеноблоков лучше отдать предпочтение именно базальтовой сетке, поскольку клей может быстро разрушить оцинковку, из-за чего металла начнет подвергаться коррозии.
Применение базальтовой сетки
Стеклопластиковая сетка
При производстве стеклопластиковой сетки используют полиэфирные эпоксидные материалы, в частности, стекловолокно. В сравнении с металлом он имеет несколько преимуществ:
Кладочная сетка из стекловолокна
Размеры кладочной сетки
В основе кладочной сетки ячейки разного размера, сторона которых варьируется в пределах 2,5-15 см. Чаще всего встречаются ячейки следующих размеров: 3, 5, 9, 10 и 12 см. В некоторых случаях они могут быть не только квадратными, но и прямоугольными.
При выборе определенного размера кладочной сетки необходимо пользоваться указаниями проектной рабочей документации. В целом здесь действует такой принцип – чем меньше ячейка, тем выше прочность материала. В зависимости от материала сетка может иметь разные размеры:
Размеры кладочной сетки
Вес кладочной сетки зависит от материала, из которого она изготовлена, диаметра стержней, размеров ячеек и длины самого полотна. Согласно п. 9.77 СП 15.13330.2012, расстояние между поперечными стержнями сетки максимально составляет 120 мм, минимально – 30 мм.
Как выбрать ширину сетки
Конкретную ширину кладочной сетки рекомендуют выбирать с учетом ширины кладки. Она определяется по проектной документации и зависит от типа кладки:
Кладочная сетка STRECK 15-Zn W-90
Как рассчитать нужное количество сетки
Количество кладочной сетки для кирпича определяется конкретно для каждого объекта. Для вычисления ее количества потребуются следующие данные:
Используя указанные данные, можно определить площадь армирования:
Обратите внимание: сетку необходимо брать с запасом хотя бы 10%, поскольку небольшая ее часть уходит на обеспечение нахлестов, требуемых ГОСТом.
Правила укладки кладочной сетки
Все рекомендации и правила по монтажу кладочной сетки приводятся в СП 15.13330.2012 «Каменные и армокаменные конструкции».
1 – арматурная сетка, 2 – выпуск арматурной сетки для контроля ее укладки
Согласно п. 9.76 СП 15.13330.2012, кладка кладочной сетки должна происходить с соблюдением следующих условий:
Укладка кладочной сетки
В заключение
Кладочная сетка – это важный элемент «скелета» кладки, выполняющий сразу несколько функций. Она увеличивает прочность возводимой конструкции, исключает попадание раствора в поры материала, тем самым обеспечивая требуемую теплоизоляцию. Еще за счет сетки удается снизить расход бетонного раствора и тем самым сэкономить на строительных работах.
Существует множество производителей кладочной сетки, которые предлагают материал из разных материалов и с разными размерами ячеек. Это позволяет подобрать конструкцию для любых строительных нужд.
Что собой представляет кладочная сетка для кирпича, как правильно выбрать полотно с учетом различного рода особенностей
По технологическим требованиям строительство конструкций из кирпича или блоков осуществляется с использованием усиливающих прочностные показатели приспособлений. Это профилактические меры, которые сводят к минимуму риски образования различных трещин и деформаций. Рассмотрим, что собой представляет кладочная сетка для кирпича, как правильно выбрать полотно с учетом различного рода особенностей. Читайте до конца и Вы ознакомитесь с основными рекомендациями по проведению монтажных работ.
Разнообразие армирующих сеток для блочной кладки
Назначение материалов
Армирующая сетка для кладки блоков применяется с целью повышения показателей механической прочности конструкции. То есть во время усадки стен таким образом сводится к минимальному риск появления трещин. Это особенно актуально в первые 3-4 месяца после окончания строительных работ. Во время эксплуатации здания усиление сетками является профилактической мерой относительно разрушительных последствий от растягивающих нагрузок.
По технологическим требованиям армирование проводится в местах, которые испытывают максимальное давление различного характера. К ним относятся стартовый и нижние ряды в кладке, участки под оконными проемами, узловые соединения отдельных архитектурных элементов здания (перемычки, перекрытия).
Виды и характеристики образцов
На торговых площадках для армирования можно найти различные виды ячеистых полотен. Рассмотрим, какую сетку использовать для кладки кирпича или блоков. Три основных группы материалов представлены следующими решениями:
Для производства используются заготовки из низкоуглеродистой холоднокатаной стали с поперечным сечением 3, 4 или 5 мм. По ГОСТу 6727 от 1980 года металлопрокат маркируется как Вр-1 – проволока с периодическим сечением. Соединение элементов в сетчатое полотно осуществляется точечно с помощью полуавтоматического сварочного оборудования. Готовая продукция дополнительно может быть подвергнута цинкованию (толщина покрытия составляет около 8 мкм). На многих образцах для обеспечения хорошей сцепки металла с кладочным раствором на прутках имеются неглубокие насечки.
Армирующее полотно здесь изготавливается из волокон, которые формируются из природного камня вулканического происхождения. Для связки нитей толщиной свыше 5 мм используются стяжки типа хомута из прочного полиэтилена. Дополнительно путем приклеивания на материал может быть нанесена мелкофракционная минеральная крошка с целью улучшения адгезии с кладочным раствором. Преимущество такой сетки для кирпичной кладки над металлическим аналогом состоит главным образом в стойкости к коррозии, экологичности и долговечности.
Металлическая кладочная сетка для блоков служит более 15 лет. Материал способен выдержать большую нагрузку (показатели тем выше, чем мельче размер ячеек). Альтернативные варианты отличаются не только химической инертностью, но меньшей способностью проводить тепло. Также мастера выделяют низкий вес, простой раскрой, бюджетность и в той или иной степени эластичность, прочность на разрыв.
Технологические особенности монтажных работ
Усиление кирпичной кладки выполняется так, чтобы армирующая сетка располагалась внутри клеевой прослойки. Фиксация полотна выполняется как в горизонтальном, так и в вертикальном направлении. Второй вариант актуален для колонн и простенков. Строго регламента по усилению блочных конструкций не существует, поэтому каждый проект подлежит отдельному рассмотрению.
Рекомендации по выбору физических параметров сетки 2*50*50 мм для кладки блоков выглядят следующим образом:
Планирование проведения армирования кирпичных конструкций выполняется с учетом следующих рекомендаций:
Еще один проблемный момент, который важно укрепить – зоны примыкания разных по высоте участков. Как правило, это пристройки хозяйственного назначения или для летнего отдыха. Трещины здесь появляются из-за различных показателей вертикального давления. В этом случае кладочную сетку для газобетона или кирпича прокладывают каждые три ряда в нижней части конструкций так, чтобы центральная продольная линия ленты находилась ровно в месте стыка.
о главном
Блочные и кирпичные конструкции подлежат армированию с целью повышения прочностных характеристик на растяжение и сжатие во время усадки после строительства.
Для поперечного усиления стен, колонн, цокольной части здания применяется металлическая, базальтовая реже стеклопластиковая сетка.
Прокладка сетчатого полотна проводится так, чтобы с каждой стороны оно было перекрыто кладочным раствором на 2-4 мм.
В зависимости от типа блочной конструкции армирование кладочной сеткой проводится в каждом ряду или с шагом в 2-6 кирпича.
Выбирая материал важно рассматривать нагруженность кладки и ширину.
Критериями выбора кладочной сетки являются прочность, материал, толщина полотна, размер, но не форма ячеек.
Правила армирования кирпичной кладки в соответствии со СНиП (СП)
Кирпич — самый востребованный материал для возведения сооружений любого назначения. Кирпичная кладка считается прочной и долговечной, отвечает эстетическим нормам. Единственный серьёзный недостаток кладки из кирпича: возможное растрескивание в период эксплуатации. Причины образования трещин обычно связаны с недостаточной прочностью фундамента, ошибками в проектировании здания.
Для предотвращения появления трещин применяется метод армирования кладки. Эта несложная процедура заключается в укладке между рядами кирпича арматурных прутов или сварных металлических сеток. Но не всегда армирование целесообразно, иногда этот метод даже способен навредить кирпичной кладке.
Когда армирование кладки не нужно
Безусловное следование строительной «моде» на армирование не всегда обязательно, — особенно это касается небольшого индивидуального строительства: возведение дач, одноэтажных жилых и хозяйственных строений.
Обычно стена дома возводится толщиной в полтора-два стандартных кирпича. Если строительство ведётся без комбинаций с другими стеновыми материалами, то армирование не нужно.
Для перевязки рядов достаточно смены метода укладки с ложкового на тычковый через каждые 3-4 ряда кирпича. Так перевязываются ряды, и стена становится прочной единой конструкцией. Более того, арматура в швах снижает теплоизоляционные свойства кладки, выполняя роль мостика холода.
Армирование кладки небольших строений не выполняет никаких функциональных задач, приводит к необоснованным дополнительным расходам. Если имеются сомнения в прочности фундамента, то можно немного подстраховаться, установив арматуру в углах здания.
Важно! Наружные стены толщиной в 2 – 2,5 кирпича обладают достаточной несущей способностью и теплоэффективностью. Их дополнительное усиление рекомендовано лишь в регионах с повышенной сейсмоопасностью.
Исторический опыт
Исторические здания из кирпича, которым сто и более лет возводились без армирования. Причины: дорого и не нужно. Иначе говоря, был бы металл дешёвым, появилась бы и мода на армирование кладки, и умные маркетологи вполне бы смогли обосновать необходимость этого. А ненужность армирования определялась одним условием: несущие простенки были шире окон. Это про армирование кладки, но не стен, — любому застройщику желательно различать эти понятия.
Лет 200-300 назад в стены закладывались деревянные прогоны, затем их заменили полосовым железом, а в прошлом веке стали применять стальной двутавр. Делалось это для создания общей прочности стеновых конструкций. А кладку не армировали вовсе, лишь в самых ответственных конструкциях проволоку укладывали в углы, да толстые швы усиливали металлической сечкой.
Общее понимание армирования кладки
Армирование кладки необходимо для усиления прочности локальных узлов при внецентренных нагружениях.
Армирование стен направлено на повышение их устойчивости (жёсткости). Рассчитываются, например, восприятия изгибающих моментов вдоль стены, либо устойчивость при распоре от сводов.
Данные знания и понимание сути вопроса вовсе не нужны человеку, решившему построить собственный небольшой дом или дачу. Для подобных объектов вполне понятна необязательность армирования кирпичной кладки, но лишь при отсутствии особых условий строительства.
Если строится нечто более монументальное, тогда необходим проект с расчётом нагрузок и подробным описанием всех строительных этапов, включая армирование кладки при необходимости.
Назначение армирования кладки
При возведении стен и перегородок для усиления кирпичной кладки применяется метод армирования. В технологии используются заранее подготовленные стальные сетки либо стержни из арматуры, которые размещаются в растворе кладочных швов.
Армирование кладки необходимо при возведении стен в следующих случаях:
Насыщенность арматурой не должна быть выше 1 % общего объёма кладки.
Виды армирования
Различают два варианта армирования – продольное и поперечное. Стержни воспринимают на себя удлиняющие усилия, предотвращая разрушение стенового материала от воздействий на растяжение и извив, повышая несущую способность кладки. Столбы и стены армируются пересекающей сетчатой арматурой.
Вид армирования зависит от схемы работы стены:
Сетка имеет продольные и поперечные стержни, что позволяет компенсировать большинство видов нагрузок.
Продольное армирование часто выполняет дополнительные функции, например, служит основой для нанесения штукатурного слоя либо других материалов внешней и внутренней отделки. Продольное усиление различается по ориентации элемента по отношению к стеновой поверхности, оно может быть вертикально или горизонтально расположенным.
Несущая способность стены или перегородки увеличивается при правильно рассчитанном укреплении кладки сеткой либо проволокой в горизонтальной плоскости, а также обеспечивает надёжную связь лицевой кладки и забутовочного слоя.
Армирование служит для сохранения целостности строения, поэтому важно выбрать правильный способ расположения армирующих поясов с учётом весовых, ветровых, снеговых и, иногда, сейсмических нагрузок в конкретном месте строительства. Как правило, все перечисленные исходные данные служат основой проектных решений по выбору вариантов армирования.
Сетка металлическая для армирования
Применение кладочной сетки в частном жилищном и хозяйственном строительстве регламентировано ГОСТ Р 57265-2016.
Появление на рынке большого разнообразия пористых, облегчённых стеновых материалов, позволило экономить значительные средства на устройстве стен и перегородок. Совместное применение в стеновых конструкциях кирпича, лёгких блоков, теплоизоляционных материалов потребовало дополнительных методов укрепления кладки.
Надёжность и прочность стен и перегородок призвано обеспечивать армирование кладки. Оно применяется в следующих вариантах:
Наибольшее распространение в армировании нашла кладочная сетка заводского изготовления, закладываемая в горизонтальные швы, производится в соответствии с СП 15.13330.2012 из материала, устойчивого к коррозии либо с защитным покрытием. Оптимальный вариант защитного покрытия – оцинкование.
Размеры
Изготавливается в производственных условиях по технологии точечной сварки.
Исходный материал – рифлёная проволока ВР-1 согласно ГОСТ 6727-80 и гладкая проволока В-1 по ГОСТ 3282-86. Размер ячейки – это расстояние между рядом расположенными проволоками основы либо прутка. Изделия разных производителей различаются, как правило, лишь по размеру ячеек. Диапазон наиболее распространённых параметров ячейки: 5х5 мм – 45х45 мм.
Длина и ширина
Выбор параметров сетки зависит от толщины возводимой стены. Стандарт предусматривает несколько вариантов ширины готовых изделий, каждый из которых кратен размерам стандартного кирпича: 0,25 м – в 1 кирпич; 0,38 м – в 1,5; 0,5 м – в 2; 1м — в 4 кирпича. Предельная ширина листа, определяемая по выступающим концам проволоки, – 2350 мм. Карта образуется из проволок расположенных взаимно перпендикулярно, сваренных в точках пересечения.
Длина сеток, как правило, не превышает 6 м. Нарезка отдельных карт может производиться по размерам, необходимым заказчику.
Важный показатель – расход сетки на кубический метр кирпичной кладки. Его среднее значение — 3 м².
Толщина
Сварка стержней в выполняется внакладку, что определяет толщину изделия как сумму диаметров рабочих и обвязочных стальных стержней.
Выбор толщины сетки определяется исходя из толщины кладочного шва. Строительными нормами предусмотрена толщина шва от 10 до 16 мм, при этом сетка должна иметь защитный слой из раствора толщиной не менее 2 мм с каждой стороны.
Строительными правилами рекомендован минимальный диаметр стержней – 3 мм. В стандартном 10 мм шве можно уложить сетку не толще 6 мм, — то есть стержни будут иметь диаметр 3 мм. В максимальном варианте шов может быть 16 мм, а суммарная толщина стержней сетки не может превышать 12 мм.
Пример маркировки
Обозначение материала «Сетка кладочная 3Вр1 50/50 1500» расшифровывается как сетка с продольно-поперечными стержнями, с шириной карты 1500 мм, изготовленная из проволоки ВР-1 диаметром 3 мм с ячейкой (шагом стержней) 50х50 мм. Изделия с другими параметрами маркируются и расшифровываются аналогично.
Укладка
Основные правила армирования кирпичной кладки:
Армирование первого ряда сеткой
Аналогичные правила применяются при строительстве заборов из кирпича.
Связывание слоёв стены
Стеновые конструкции часто состоят из двух, трёх и более слоёв. Вариантов много, например:
В каждом случае решение о применении сетки принимается индивидуально, с учётом конкретной конструкции. Общий принцип: армирование должно выполняться поэтапно, с соблюдением горизонтальности слоя укладываемой сетки. В отдельных случаях сетка заменяется связывающими слои анкерами.
Другие виды сетки
Сетки различаются по материалу изготовления. Разумеется, традиционным признанным лидером для кирпичной кладки считаются стальные изделия. Но есть и другие варианты, которые вполне уместны для кирпичных стен.
ЦПВС
Просечно-вытяжная сетка (ЦПВС) или просто «просечка» считается прочнее привычного стального варианта. Изготавливается из листового металла, произведённого по методу холодного проката. Отличительная особенность, – ячейки сетки имеют ромбовидную форму.
Материал обладает рядом преимущественных достоинств:
Выпускается в рулонах, имеет защитное антикоррозийное покрытие, легко обрезается до необходимого размера. Для строительства небольшого частного дома из кирпича ЦПВС считается лучшим вариантом.
Сетка базальтовая
Базальтовая кладочная сетка в последние годы стала наиболее востребованной в армировании кирпичной кладки, что объясняется её многочисленными достоинствами:
Важное практическое преимущество: стоимость базальтового аналога примерно втрое меньше, чем изделий из металла.
Нюансы выбора материала
Производители стальной сетки иногда используют проволоку уменьшенного диаметра либо не выдерживают размеры ячеек, при этом декларируя параметры изделий в соответствии с нормами. Проверить качество и уличить производителей в подлоге можно сравнением реального веса приобретаемых сеток с их справочным значением. Разница в весе не должна составлять более 5 %.
Можно отметить ещё один неприятный момент при выборе сетки для армирования. Продавцы стали указывать в прайсах и различных рекламных материалах несуществующие особенности сеток. К примеру, в прайсе указывается «кладочная сетка для кирпича», — как и по каким признакам определено именно это назначение материала? А ещё можно встретить сетку для газобетона или для фундамента. Это недобросовестный маркетинг, не более, и веры подобным утверждениям нет. Цель подобного бреда можно вычислить, но не стоит. А верить нужно регламентирующим документам, нормам, стандартам, — в них подобного деления сетки по сферам применения нет.
В заключение стоит повторить прописную истину, что не стоит применять армирование там, где без него можно вполне обойтись. В доказательство этого утверждения – цитата из СНиП II-22-81:
«Каменные и армокаменные конструкции:
6.75. Сетчатое армирование горизонтальных швов кладки допускается применять только в случаях, когда повышение марок кирпича, камней и растворов не обеспечивает требуемой прочности кладки и площадь поперечного сечения элемента не может быть увеличена.»
