Как правильно смонтировать коньковый прогон на фронтоны стен
Для чего нужен коньковый прогон
Наиболее рациональным (и наиболее дешевым) является монтаж горизонтальной балки опирающейся на противоположные друг другу фронтоны дома или смонтированного на вертикально расположенных упорах. Эту балку и называют прогоном.
На прогон опираются стропильные ноги кровельной системы. Он является « позвоночником» прочно удерживающим « скелет» крыши и обеспечивающим его жесткость.
Какими бывают прогоны
Прогоны бывают цельными и составными.
Цельные прогоны изготавливаются из одного куска древесины и укладываются своими концами на противоположные фронтоны стен.
Однако при большой длине, из –за того, что на них действуют серьезные изгибающие нагрузки, они становятся слишком громоздкими. Громоздкими настолько, что их изготовление обходится дорого, а монтаж возможен исключительно при помощи грузоподъемных механизмов. Между тем, в этом нет необходимости в случае если будут укладываться легкие кровельные материалы (например, ондулин).
Кроме того они практически сразу изогнутся под собственным весом.
При больших длинах конькового прогона его рационально делать составным. Для того чтобы нагрузки не деформировали и не разрушили его необходимо установить вертикальную стойку на которую прогон будет опираться и передавать часть действующих нагрузок.
Правила монтажа коньковых прогонов
Опирание концов конькового прогона будет осуществляться на противолежащие фронтоны здания.
До начала монтажа необходимо подготовить места укладки конька, очистить их от строительного мусора.
Перед монтажом необходимо проверить горизонтальность отверстий предназначенных для монтажа конькового прогона. Сделать это можно при помощи лазерного уровня или любого другого современного прибора.
Совет. Перед укладкой конькового прогона на фронтоны обмотайте его концы гидроизоляционным материалом. Этим вы увеличите срок службы конькового прогона. Для этой цели прекрасно подойдут пленки Ондутис.
После укладки еще раз проверьте горизонтальность. На этот раз следует положить на прогон строительный уровень. Наиболее достоверный результат покажет уровень большой длины.
В случае отклонения конька от вертикали следует подложить под его торцов подкладки. Закреплять коньковый прогон следует после выставления его по вертикали.
Обязательной является проверка параллельности конька срезу стен. Выполняется проверка в 2 этапа:
Как можно усилить коньковый прогон
Бывают ситуации, когда кажется невозможным установить коньковый прогон требуемого сечения или требуемой длины. Как решить проблему?!
Ну, во- первых, можно установить вертикальные стойки под прогон. Они будут принимать на себя нагрузки воспринимаемые прогоном и не давать ему деформироваться или разрушаться. Они же позволят использовать в качестве прогона пиломатериалы меньшего сечения.
Во-вторых, можно уложить вместе два бруса меньшего сечения. Это позволит нагрузить коньковый прогон большими нагрузками.
Установка конькового прогона на фронтоны стен
Обязательное условие установки наслонных стропил — обеспечение их верхней части опорой. В односкатных крышах этот вопрос решается просто: стены строятся разной высоты, на них укладываются мауэрлатные балки, на которые в свою очередь настилаются стропила.
В двухскатной крыше можно поступить, также: выстроить внутреннюю стену на требуемую высоту и уложить на нее мауэрлат. Затем на низкие внешние и высокую внутреннюю стены разложить стропила. Однако это решение ограничивает варианты планировок чердачного помещения, которое все чаще используют как мансарду. Да и для обычных чердачных крыш, этот вариант не выгоден, т.к. требует значительных финансовых затрат на возведение высокой внутренней капитальной стены. Поэтому на чердаке внутреннюю стену заменяют горизонтальной балкой установленной на подпорках или опертой на противостоящие друг другу фронтоны стен. Горизонтальную балку, уложенную на крыше, называют прогоном.
Само название: прогон, говорит о том, что эта балка «прокинута» от стены до стены, хотя на самом деле, например, в вальмовых крышах он может быть короче. Самое простое конструкторское решение по установке конькового прогона, это уложить мощную балку на фронтоны стен без каких-либо дополнительных подпорок (рис 24.1).
рис. 24.1. Пример установки конькового прогона, без дополнительных опор, на стены мансарды.
При этом для расчета сечений прогонов нагрузка, действующая на них должна собираться с половины горизонтальной проекции площади крыши.
В зданиях с большими размерами прогоны получаются длинными и тяжелыми, скорее всего, их придется монтировать подъемным краном. Для изготовления прогона найти ровный брус из цельного дерева длиной более 6 м довольно проблематично, поэтому для этих целей лучше использовать клееную балку или бревно. В любом случае, концы прогонов, замуровываемые в стены фронтонов, нужно обработать антисептиками и завернуть в рулонный гидроизоляционный материал. Торцы цельнодеревянных балок скашивают под углом примерно 60° и оставляют открытыми, в нише они не должны упираться в материал стены (рис. 25). Скашивание конца балки увеличивает площадь торца и благоприятствует лучшему влагообмену всей балки. Если прогон проходит сквозь стену, то в месте опирания на стену, его тоже обматывают гидроизоляционным материалом. Балки пропускают сквозь стены из архитектурных соображений затем, чтобы обеспечить свес кровли над фронтонами, хотя его можно достичь и выносом за стену обрешетки. Прогоны, пропущенные через стену образуют разгружающие консоли. Нагрузка давящая на консоли старается выгнуть прогон вверх, а нагрузка действующая на пролете — вниз. Таким образом, общий прогиб прогона в середине пролета становится меньше (рис. 24.2).
Рис. 24. 2. Прогон с консолями.
Если использовать в качестве прогона бревно, то его не обязательно отесывать на два канта, достаточно подтесать в месте опирания стропил и в месте опирания прогона на стены. Длинные прогоны нецелесообразно делать цельнодеревянными, проходящие по расчету на прочность и прогиб они, тем не менее, могут прогнуться под собственным весом. Их лучше заменять строительными фермами.
Сечение прогона подбирается по расчету по первому и второму предельному состоянию — на разрушение и на прогиб. Балка, работающая на изгиб должна отвечать следующим условиям.
1. Внутреннее напряжение, возникающее в ней при изгибе от приложения внешней нагрузки, не должно превышать расчетного сопротивления древесины на изгиб:
где σ — внутреннее напряжение, кг/см²; М — максимальный изгибающий момент, кг×м (кг×100см); W — момент сопротивления сечения стропильной ноги изгибу W = bh²/6, см³; Rизг — расчетное сопротивление древесины изгибу, кг/см² (принимается по таблице СНиП II-25-80 «Деревянные конструкции» или по таблице);
2. Величина прогиба балки не должна превышать нормируемого прогиба:
f = 5qL³L/384EJ ≤ fнор, (2)
где Е — модуль упругости древесины, для ели и сосны он составляет 100 000 кг/см²; J — момент инерции (мера инертности тела при изгибе), для прямоугольного сечения равный bh³/12 (b и h — ширина и высота сечения балки), см4; fнор — нормируемый прогиб балки, для всех элементов крыши (стропил, прогонов и брусков обрешетки) он составляет L/200 (1/200 длины проверяемого пролета балки L), см.
Сначала просчитываются изгибающие моменты М (кг×см). Если на расчетной схеме изображено несколько моментов, то просчитываются все и выбирается наибольший. Далее путем несложных математических преобразований формулы (1), которые мы опускаем, получаем, что размеры сечения балки можно найти, задавшись одним из его параметров. Например, произвольно задавая толщину бруса, из которого будет изготовлена балка, находим ее высоту по формуле (3):
где b (см) — ширина сечения балки; W (см³) — момент сопротивления балки изгибу, вычисляется по формуле: W = M/Rизг (где М (кг×см) — максимальный изгибающий момент, а Rизг — сопротивление древесины изгибу, для ели и сосны Rизг = 130 кг/см²).
Можно и наоборот, произвольно задать высоту бруса и найти его ширину:
После этого балку с вычисленными параметрами ширины и высоты по формуле (2) проверяют на прогиб. Здесь необходимо заострить ваше внимание: по несущей способности стропило рассчитывается по наибольшему напряжению, то есть по максимальному моменту изгиба, а на прогиб проверяется сечение, которое находится на наиболее длинном пролете, то есть на участке, где самое большое расстояние между опорами. Прогиб для всех: одно-, двух- и трехпролетных балок проще всего проверить по формуле (2) то есть, как для однопролетных балок. Для двух- и трехпролетных неразрезных балок такая проверка на прогиб покажет немного неверный результат (чуть больший, чем будет на самом деле), но это только увеличит запас прочности балки. Для более точного расчета нужно использовать формулы прогиба для соответствующей расчетной схемы. Например, такая формула указана на рисунке 25. Но еще раз повторим, что лучше внести в расчет некоторый запас прочности и считать прогиб по простой формуле (2) на расстоянии L равном самому большому пролету между опорами, чем найти формулу соответствующую расчетной схеме загружения. И еще на что нужно обратить внимание, по старому СНиПу 2.01.07-85 оба расчета (на несущую способность и на прогиб) велись на одну и ту же нагрузку. В новом же СНиПе 2.01.07-85 говорится, что снеговую нагрузку для расчета на прогиб нужно принимать с коэффициентом 0,7.
рис. 25.1. Пример расположения прогонов на Т- образной крыше
рис. 25.2. Пример расположения прогонов на Т- образной крыше
рис. 26. Нагрузки действующие на прогоны Т- образной крыши.
Если после проверки балки на прогиб он на самом длинном участке будет не более L/200, то сечение оставляют таким, каким оно получилось. При прогибе больше нормативного, увеличиваем высоту балки или подводим под нее дополнительные опоры, но сечение нужно вновь пересчитать по соответствующей расчетной схеме (с учетом введенных опор).
Если кто-то сумел дочитать до этого места, то скажем, что самое сложное в этом расчете не запутаться в единицах измерения ( в переводе метров в сантиметры), а все остальное… Умножить и разделить несколько цифр на калькуляторе много знаний не требуется.
В конечном итоге появятся всего две цифры: требуемая для данной нагрузки ширина и высота прогонов, которые округляют в большую сторону до целого числа.
Если вместо бруса (цельного, клееного или собранного на МЗП) будет использоваться бревно, то следует учесть, что при работе на изгиб, вследствие сохранности волокон, несущая способность бревна выше, чем у бруса и составляет 160 кг/см². Момент инерции и сопротивления круглого сечения определяется по формулам: J = 0,0491d³d; W = 0,0982d³, где d — диаметр бревна в вершине, см. Моменты сопротивления и инерции бревна, отесанного на один кант, равны J = 0,044d³d, W = 0,092d³, на два канта — J = 0,039d³d; W = 0,088d³, при ширине отеса d/2.
Высота прогонов и стропил, в зависимости от нагрузок и архитектурного решения крыши, может быть самой разнообразной. К тому же, силы, давящие на стены, особенно это касается прогонов, достигают больших величин, поэтому крышу, как, впрочем, и все остальное, нужно проектировать заранее, еще до строительства дома. Например, в схему дома, можно ввести внутреннюю несущую стену и разгрузить прогоны либо сделать на фронтонах стен капители, поставить под прогоны укосы и тем самым уменьшить их прогиб. Иначе будет довольно трудно стыковать разновеликие по высоте прогоны между собой и согласовывать высотные отметки с фронтонами стен.
При использовании длинных и тяжелых прогонов можно применить так называемый «строительный подъем». Это изготовление балки в виде коромысла. Высоту «коромысла» делают равной нормативному прогибу прогона. Нагруженная балка прогнется и станет ровной. Метод пришел к нам от предков. Они в рубленых домах при укладке матиц и переводов (балок) подтесывали бревна снизу, по всей длине, делая подтес глубже в средней части, и при необходимости, подтесывая края балок сверху. Коромыслообразные балки со временем прогибались под собственным весом и становились прямыми. Это технологический прием используется довольно часто, так, например, изготавливаются предварительно напряженные железобетонные конструкции. В повседневной жизни вы этого просто не замечаете, поскольку конструкции выгибаются, и без того небольшой строительный подъем становится совсем не заметным для глаз. Для уменьшения прогиба балки так же можно вводить под нее дополнительные подкосы. При невозможности установить подкосы или сделать «строительный подъем» можно увеличивать жесткость балки изменением ее сечения: на тавровое, двутавровое или решетчатое — ферму с параллельными поясами либо изменить сечение подкладыванием под опоры консольных балок, то есть делать ее низ в виде несовершенной арки.
Опирание прогонов на стену обеспечивается поперечным боковым упором и должно быть рассчитано на смятие древесины. В большинстве случаев достаточно обеспечить нужную глубину опирания и подложить под брусок деревянную подкладку на двух слоях рубероида (гидроизола и т. п.). Однако проверочный расчет древесины на смятие провести все-таки нужно. Если опирание не обеспечивает требуемую площадь, при которой смятие не произойдет, площадь деревянной подкладки нужно увеличить, а ее высота должна распределить нагрузку под углом 45°. Напряжение смятия рассчитывается по формуле:
где N—сила давления на опору, кг; Fсм—площадь смятия, см²; Rсм90 — расчетное сопротивление смятию древесины поперек волокон (для сосны и ели Rсм90 = 30 кг/см²).
Нужно обратить особое внимание на стену под опиранием конькового прогона. Если ниже расположено окно, то от верха перемычки до низа прогона должно быть не менее 6 рядов армированной кладки, в противном случае над окном нужно укладывать усиленные железобетонные перемычки по внутренней стороне фронтона. Если планировка дома позволяет, коньковые прогоны не следует делать длинными и тяжелыми, их лучше разделить на два однопролетных прогона либо оставить один и добавить под него опору. Например, планировка дома, изображенного на рисунке 25, подразумевает устройство перегородки в помещении под вторым прогоном. Значит, в перегородке можно установить шпренгельную ферму и разгрузить коньковый прогон, а ферму затем скрыть обшивкой, предположим, гипсокартоном.
Рис. 26.1. Бесстропильная крыша
Другой путь разгрузки коньковых прогонов лежит в том, что можно просто увеличить количество укладываемых прогонов, например, установить по скатам крыши по одному или по два разгружающих прогона. При значительном увеличении числа балок встает вопрос, а зачем нам здесь вообще стропила, обрешетку можно сделать прямо по прогонам. Это действительно так. Такие крыши называются бесстропильными (рис. 26.1). Однако в мансардных утепленных крышах остро встает вопрос просушки утеплителя, поэтому подобие стропил все же делать придется. Для обеспечения воздушного продуха нужно будет вдоль скатов (в том же направлении, как укладываются стропила) на прогоны набить деревянные бруски, например, 50×50 или 40×50 мм, обеспечивая тем самым продух высотой 50 или 40 мм.
Примечание. Ранее, здесь и далее по тексту в формулах встречаются вот такие нелепицы: d³d, это немного режет глаза, но с математической точки зрения это правильная запись. Она показывает что переменная находится в 4-ой степени. Поскольку записать, 4-ой степени на языке вебсайта «ломает» красоту формулы, приходится прибегать к такой записи. То же относится и к подкоренным выражением: все, что в скобках, входит под знак корня.
Пример расчета сечения прогонов.
Дано: загородный дом 10,5×7,5 м. Расчетная нагрузка на крышу по первому предельному состоянию Qр=317 кг/м², по второму предельному состоянию Qн=242 кг/м². План крыши с размерами указанными на рисунке 26.
1. Находим нагрузки по предельным состояниям, действующим на первый прогон:
qр = Qр×a = 317×3 = 951 кг/м
qн = Qн×a = 242×3 = 726 кг/м = 7,26 кг/см
2. Рассчитываем максимальный изгибающий момент, действующий на этом прогоне (формула на рис. 25):
М2 = qр(L³1 + L³2)/8L = 951(4,5³ + 3³)/8×7,5 = 1872 кг×м
3. Произвольно задаемся шириной прогона, b=15 см и по формуле (3) находим его высоту:
h = √¯(6W/b) = √¯(6×1440/15) = 24 см,
где W=M/Rизг = 187200/130 = 1440 см³
По сортаменту пиломатериалов ближайшая подходящая балка имеет размеры 150×250 мм. Выбираем ее для последуещего расчета.
4.На самом длинном пролете проверяем прогон на прогиб по формуле (2).
Сначала определяем нормативный прогиб: fнор = L/200 = 450/200 = 2,25 см,
затем расчетный: f = 5qнL²L²/384EJ = 5×7,26×450²×450²/384×100000×19531 = 2 см,
где J = bh³/12 = 15×25³/12 = 19531 смˆ4
Условие выполнено 2 см
Оставляя комментарий Вы соглашаетесь с Политикой конфиденциальности
Коньковый прогон что это
На нашем проекте в качестве стропильной системы мы выбрали систему наслонного типа, при которой стропила в нижней своей точке опираются на мауэрлат, а в верхней на коньковый прогон.
Такой тип стропильной системы характеризуется исключительной долговечностью и надежностью.
Мауэрлат представляет собой устойчивую конструкцию, традиционно выполняемую из деревянного бруса, которая укладывается на боковые стены дома и служит основой для крепления нижней части стропил. Главная задача мауэрлата состоит в том, чтобы максимально равномерно распределить нагрузки свесов крыши и прочно привязать крышу к конструкции самого дома. Вторая задача мауэрлата – снижение парусности кровли, т.е. ее способности быть сорванной сильным ветром.

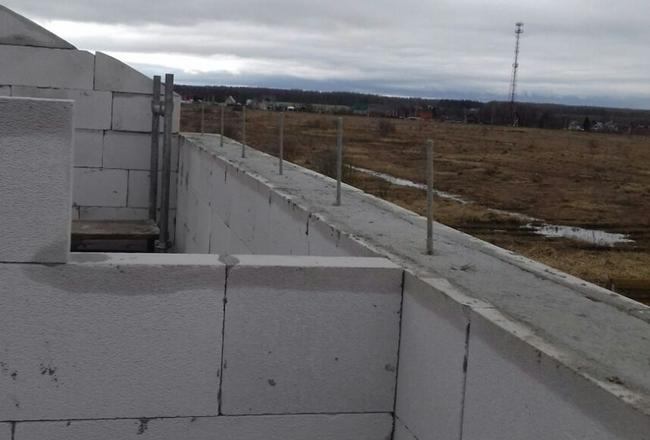

По истечение пяти дней после заливки армопояса, когда бетон набрал достаточную прочность, мы приступили к работам. Перед укладкой бетона в тело армопояса мы ввели анкера из резьбовой шпильки с шагом 1 метр с таким расчетом, чтобы высота анкера была не менее, чем на 3 сантиметра выше мауэрлата. Сделано это для того, чтобы надежно притянуть мауэрлат к стене гайками.
Обязательным условием при монтаже мауэрлата на монолитный армопояс является устройство гидроизоляционной прокладки для отсечения влаги. Помимо этого, важно обеспечить параллельность мауэрлата коньку и его строгую горизонтальность.

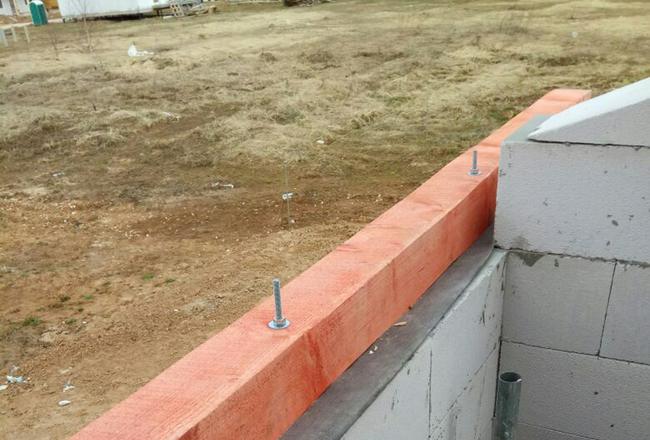

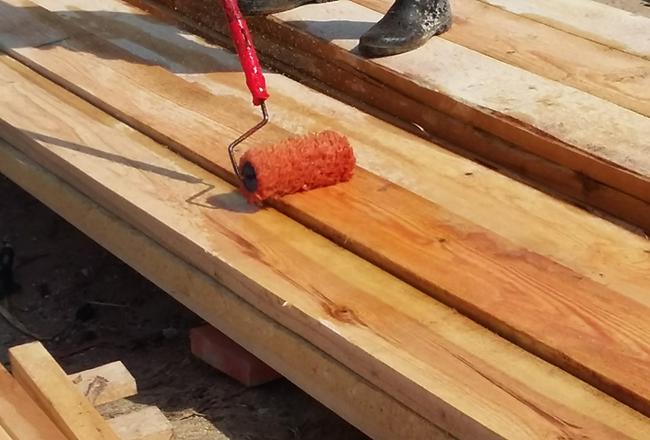

В качестве материала для мауэрлата мы выбрали деревянный брус сечением 150*150 мм. Непосредственно перед монтажом мы обработали дерево огнебиозащитой.

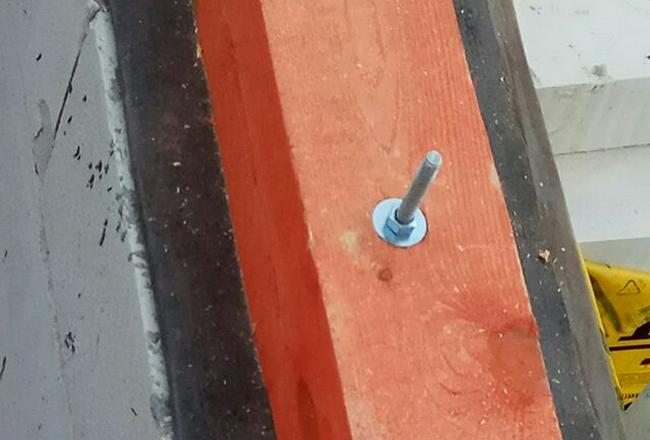

После чего просверлили необходимые отверстия и прикрепили мауэрлат к стене.
Необходимо использовать шпильку достаточной толщины, в нашем случае – 12 мм, для того, чтобы резьбовые соединения обеспечивали надежную фиксацию. Кроме того, важно использовать шайбы большого диаметра, которые также обеспечивают более качественное крепление и не повреждают дерево.
Обязательное условие установки наслонных стропил — обеспечение их верхней части опорой. Самым простым и эффективным решением, позволяющим освободить подкровельное пространство, является установка горизонтальной балки, опертой на противостоящие друг другу фронтоны стен. Такая балка называется коньковым брусом или коньковым прогоном.
Для изготовления конькового прогона мы также использовали брус сечением 150*150 мм.
В месте прохождения бруса через фронтон мы сделали соответствующий паз в газобетоне и уложили прогон, предварительно обернув его гидроизоляционным материалом. Чтобы при монтаже не повредить верх фронтона мы скрепили верхние блоки щипца при помощи арматурных шпилек.
И коньковый прогон и мауэрлаты в нашем доме проходят через фронтонные стены и организуют выносы кровли.
Учитывая, что длина мауэрлата и конька более 6-ти метров, мы использовали сращенный брус.

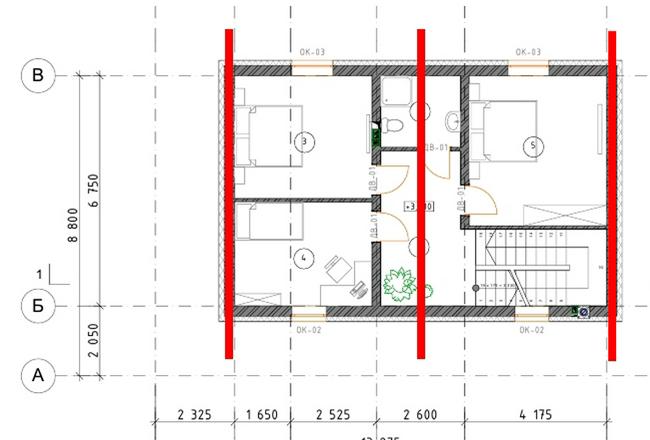

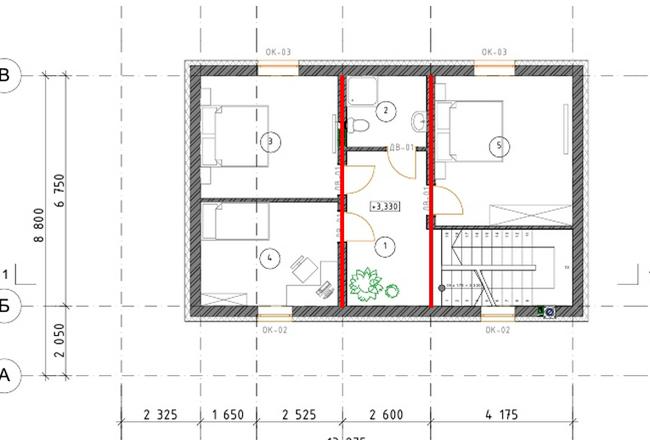

На указанные лежни мы установим стойки под каждую стропильную ногу, что обеспечит всей конструкции стропильной системы необходимую устойчивость и жесткость.
На сегодняшний день все стропила уже смонтированы, но более подробно мы расскажем об этом в следующих постах.
Коньковый прогон и способы крепления стропильных ног в верхней части каркасной конструкции крыш
Стропильная система крыши состоит из различных элементов, которые в совокупности обеспечивают жесткость и надежность каркасной конструкции. Рассмотрим, для чего устанавливается и всегда ли необходим в системе коньковый прогон. Ознакомимся с разновидностями балок и как обеспечить им высокую прочность по отношению к изгибающей и раздирающей нагрузке. Читайте до конца, и Вы узнаете о способах сращивания стропильных пар между собой, о рекомендациях мастеров по соединению стропил в различных конструкциях.
Коньковый прогон у двускатной крыши
Описание архитектурного элемента
Коньковый прогон – это горизонтальный брус, который устанавливается на вершине скатной крыши. Служит элемент одновременно опорным и связывающим элементом для стропильных ног по аналогии с позвоночником для скелета. Устанавливать поперечную балку технически не обязательно, но ее наличие существенно упрощает монтаж каркаса для кровельной отделки с соблюдением вертикального и горизонтального уровня. В дополнение брус способствует повышению устойчивости всей конструкции к механическим нагрузкам со стороны природных явлений.
Разновидности прогонов
Существует два варианта прогонов в зависимости от используемого конькового бруса. Технически в большинстве случаев цельные элементы являются залогом надежности и максимальной прочности конструкции. То же можно отнести к опорной части для стропильных ног. Однако в случае с длинными пролетами между фронтонами дома массив под собственным весом из-за повышенной изгибающей нагрузки будет деформироваться и неравномерно оказывать излишнее давление на каркас скатов. То есть высокую вероятность разрушения крыши при таком подходе можно считать неоправданной.
Усиленный прогон из цельного бруса
Если для компактных строений оптимальным решением является цельная коньковая балка, то для габаритных конструкций рациональнее будет предпочесть составной прогон. В этом случае для исключения деформационных процессов собранной опоры необходимо под узловые соединения устанавливать вертикальные стойки. В то же время эта мера является недостатком, если планируется обустроить на крыше мансардное помещение для отдыха, работы или проживания.
Особенности проведения монтажных работ
Чтобы понять, как скрепить стропила между собой, нужно правильно установить коньковый прогон. На фронтонах для этого предварительно подготавливаются посадочные места с соблюдением горизонтального уровня. Перед укладкой торцевые части заготовленной балки рекомендуется обернуть гидроизоляционным полотном. Далее положение опоры под стропила еще раз проверяется, при необходимости корректируется. За ориентиры можно использовать строительный уровень, равенство диагоналей по скатам. В завершение можно приступать к фиксации бруса.
Пример установки балки на блочном фронтоне
Методы усиления прогона
Вертикальные стойки могут быть установлены не только под узловыми соединениями на сборной балке. Они могут быть использованы в качестве усилительных элементов, которые заберут часть изгибающей нагрузки на себя, будут препятствовать деформационному процессу. При этом количество подпорных элементов зависит как от расстояния между фронтонами, так от размеров сечения конькового пролета. Для массивного элемента кроме стоек можно в дополнение смонтировать подкосы.
Второй вариант усиления конструкции – установка так называемых боковых прогонов. Это, как правило, горизонтально расположенные дополнительные балки, которые связывают стропильные ноги в их средней части. Таким образом снижается нагрузка на изгиб и распирание стропил, выравнивается давление на верхний брус.
Установка каркаса под кровлю
Правильное соединение стропил в коньке – важный момент, который способствует обеспечению длительного срока эксплуатации крыши. Главное – найти оптимальное решение относительно выбора крепежа и способов фиксации элементов. Рассмотрим детальнее каждый пункт.
Пример сращивания стропил посредством металлических пластин
Выбор крепежа
Изначально для сборки стропильной системы применялись деревянные клинья, штыри, накладки, нагели, бруски различного сечения, металлические скобы и гвозди. Сегодня на торговых площадках крепежные изделия представлены в улучшенном ассортименте. Например, с помощью гвоздевых и перфорированных пластин, резьбовых метизов и анкерных систем соединение стропил осуществляется на более высоком уровне по надежности и прочности. Главное – правильно подобрать изделия по допустимым нагрузкам.
Перечисленные варианты относятся к приспособлениям для обеспечения жесткой фиксации стропил между собой. Если конструкция собирается поверх нового дома, то для него характерна усадка в течение первых 5 лет. Разница может достигать 200 мм. Это может привести к деформации либо разрушению отдельных элементов или каркаса в целом. Чтобы этого избежать, рассматривается еще одно решение как соединить стропила – шарнирное или скользящее крепление. Оно может быть представлено пластиной в форме плоской проушины и перфорированного уголка. Конец второго вставляется в проушину и загибается, чтобы минимизировать активное «хождение» стропил в сторону от опорного элемента. Им может быть как мауэрлат, коньковый прогон.
Образец крепежа для обеспечения скользящего соединения стропил с мауэрлатом или коньком
Способы соединения стропил
Узловые участки в верхней части крыши являются основой для формирования конька. Это нагруженная часть каркасной системы, поэтому важно обеспечить надежное и жесткое соединение стропил между собой. Рассмотрим детально проверенные на практике способы:
Здесь стропильные ноги в торцевых частях подрезаются так, чтобы в местах спила образовывался прямой максимально плотный контакт. Фиксация пары заготовок выполняется посредством двух гвоздей. Каждый из них забивается под углом в направлении сверху вниз из первой во вторую доску. В результате метизы могут пересекаться внутри узла, поэтому один из гвоздей забивается с небольшим смещением по отношению к другому.
Для усиления узла сформированного путем прямой стыковки стропил используются металлические пластины с перфорацией. Накладки с двух сторон крепятся посредством гвоздей либо саморезов по дереву. Так обеспечивается стяжка элементов, исключается вероятность их растрескивания под воздействием поперечной нагрузки.
Пример ненадежного формирования прямого стыка стропильных ног
Технически правильно собранная стропильная система состоит из вертикально собранных ног. Чтобы это обеспечить при накладывании двух элементов друг на друга торцевые части на месте соединения подрезаются вдоль заготовки на половину толщины. Здесь типы креплений стропильных ног у конька сквозной.
Стягиваются доски/бруски между собой резьбовой шпилькой либо болтом и гайками с широкими шайбами. Последние нередко используются из пластичного материала, чтобы изделия не врезались в тело деревянных стропил.
Здесь стяжка стропильной пары не требуется. Заготовки на торцах подрезаются так, чтобы обеспечить плотное примыкание спила к боковой части балки. Осуществляется фиксация стропил к горизонтальному брусу гвоздями, которые располагаются под уклоном. Дополнительно устанавливаются угловые перфорированные пластины чаще на саморезы.
Многие мастера выбирают уголки с оребрением – это усиленные образцы, которые предназначены для устойчивости к повышенной нагрузке. Другое решение – между досками к балке фиксируются уплотняющие вставки из деревянных заготовок. В результате такого подхода вершина стропильной системы получается не остроконечной, а трапециевидной формы в поперечном сечении.
Пример установки стропил на коньковый прогон
Еще один способ, технически немного усложненный относительно исполнения – соединение стропил в паз. Здесь комбинируется метод прямой стыковки с формированием выступа на одном торце ноги и геометрически аналогичной по форме лунки на другом. Стяжка элементов осуществляется посредством деревянного нагеля, дополнительно используются оцинкованные гвозди.
Рекомендации по работе с различными конструкциями
Конструкция крыши может иметь в сечении разную форму. Самая распространенная – из двух прямых скатов. Интересными решениями также являются вальмовая, круглая или арочная крыша. Рассмотрим, как выполняется крепление стропил к коньку в каждом из вариантов.
Пример устройства арочной крыши
Двускатная крыша
К коньковому брусу стропила могут быть закреплены попарно или вразбежку. Если выполняется прямая стыковка верхних торцов, то рекомендуется устройство двух прогонов: базового и поперечного. В регионах с сильными порывами ветра обязательно выполняется усиление стропильной системы двумя способами: в области конькового прогона ноги фиксируются металлическими уголками, в нижней части формируется дополнительная связка вертикальных элементов с мауэрлатом или стенами посредством прочной проволоки или строительных скоб. Независимо от выбора метода крепления стропил к коньковому брусу, вырезка пазов на них допускается только в торцевой части для выполнения пазового соединения.
Вальмовая крыша
Здесь стропильные заготовки врубаются в наклонные балки с фиксацией посредством ригелей и стяжек. При наличии одного прогона устанавливаются опорные консоли, которые выпускаются за подстропильную раму (на 100-150 мм). В случае с двумя коньковыми брусьями под ноги набиваются так называемые прибоины – короткие доски толщиной 50 мм.
Арочная и круглая крыша
Арочная конструкция собирается по аналогии с двускатной, только соблюдается угол с большим разворотом. Круглая или сферическая форма создается путем установки стропильных ног, верхние концы которых будут сводиться к одной проектной точке. Между собой они соединяются внахлест, в дополнение стягиваются металлическими хомутами.
О главном
Коньковый прогон – опорный брус для верхних концов стропильных ног.
По целостности балка может быть из массива дерева или собранная из отдельных заготовок.
Для снижения риска прогибания прогона и под узловыми соединениями собранной балки устанавливаются опорные столбы.
Стропила между собой могут соединяться встык (с пазовым узлом или без), внахлест с продольными вырезами на торцов в половину толщины заготовки, с опорой на коньковый брус.
Для жесткой фиксации используются гвозди, саморезы, металлические пластины с перфорацией под метизы, резьбовые шпильки или болты с шайбами и гайками.
Для подвижной фиксации чаще используются металлические уголки и ответные проушины.
