Как добывают и обогащают руду на Михеевском горно-обогатительном комбинате
Михеевское месторождение медно-порфировых руд в Челябинской области – одно из крупнейших медных месторождений в России: международной независимой аналитической консультационной группой CRU «Михеевское» включено в число 50 крупнейших медных месторождений мира.
Медь — один из первых металлов, который стал широко использоваться человеком.
Легкоплавкость меди сделала ее первым металлом, выплавляемым человеком. Она стала основой зарождающейся металлургии сплавов, создав орудия Бронзового века. Столетия спустя высокая электропроводность меди сделала ее главным материалом при изготовлении электрических проводов и генераторов. Она сделала возможной вторую промышленную революцию, заложив основы электротехники.
В настоящее время, есть технологии которые позволяют извлекать медь из руды с содержанием – 0,4%!
Делают это так.
Медно-порфировые руды здесь содержат медь, золото, серебро.
Содержание металлов в руде низкое, поэтому для эффективной работы требуются большие объемы переработки. Эксплуатационные запасы руды на месторождении достигают 400 млн тонн.
На месторождении построен один из самых больших в России медных горно-обогатительных комбинатов по переработке до 18 млн тонн медной руды в год.
Для разрыхления горной массы буровые установки бурят скважины, куда закладывается взрывчатое вещество.
После взрыва экскаваторы начинают погрузку руды в самосвалы.
Огромные карьерные экскаваторы Komatsu PC4000 с объемом ковша 22 м3 — надежные, высокопроизводительные и эффективные— добывают медную руду из карьера.
Самосвалы Komatsu транспортируют крупные куски руды до 1 м в диаметре к дробильному комплексу, расположенному в карьере на отметке 220 м, а также складируют пустую породу в отвалах. Бульдозеры сгребают отвальные породы, очищая территорию и формируя отвалы.
Разрыхлённую породу, огромные машины привозят на «Гирационную дробилку» производительностью 4 тысяч тонн руды в час.
Самосвалы засыпают руду с двух сторон. После этого дробилка дробит породу на куски до 150 мм, для получения мелких фракций.
Сброс ста восьмидесяти тонн руды в дробилку.
Гирационная дробилка состоит из двух конусов, между которыми происходит дробление продукта. Неподвижный конус имеет внутреннюю рабочую поверхность, облицованную плитами из износостойкой стали.
Подвижный конус расположен внутри неподвижного и имеет наружную рабочую поверхность, также облицован ную плитами. Ось подвижного конуса при движении описывает жоническую поверхность ( с вершиной на оси дробилки) или цилиндрическую.
С дробилки руда поступает на движущийся конвейер длиной 1 414 м, который транспортирует ее на обогатительную фабрику.
Но, часть руды, засыпается в рудное хранилище, На запасах руды из рудного склада, комбинат может работать трое суток.
Со склада руда с помощью пластинчатых питателей поступает сразу на два конвейера кторые ведут на обогатительную фабрику.

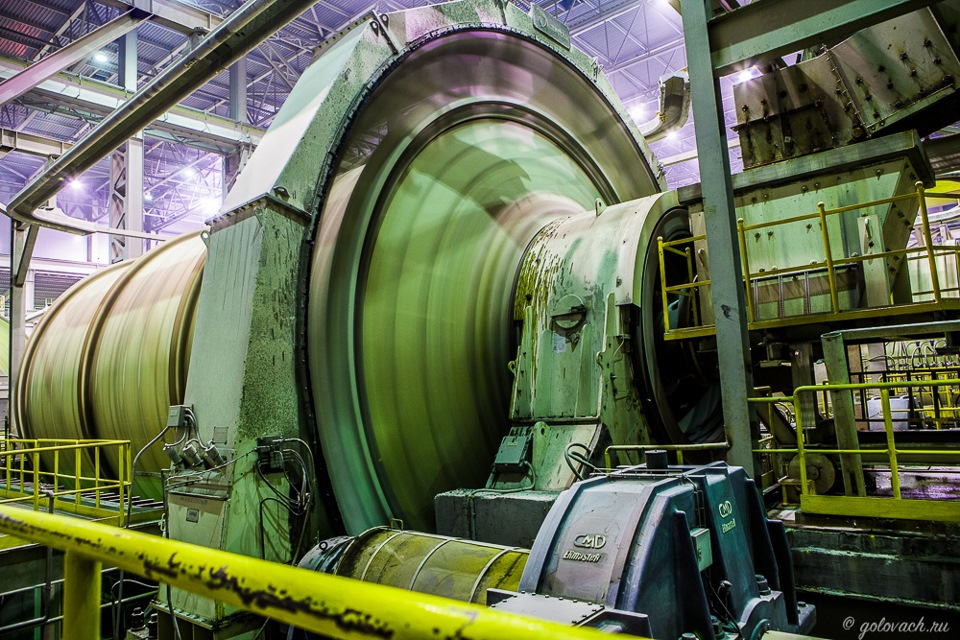

На Михеевском Гоке работают единственные в России мельницы полусамоизмельчения Metso диаметром 11 м.
Руда проходит 2 стадии измельчения в огромных мельницах: сначала при помощи помольных шаров измельчается крупная руда, затем в трех дробилках додрабливается галечная руда.
Всё это крутиться с очень большой скоростью.

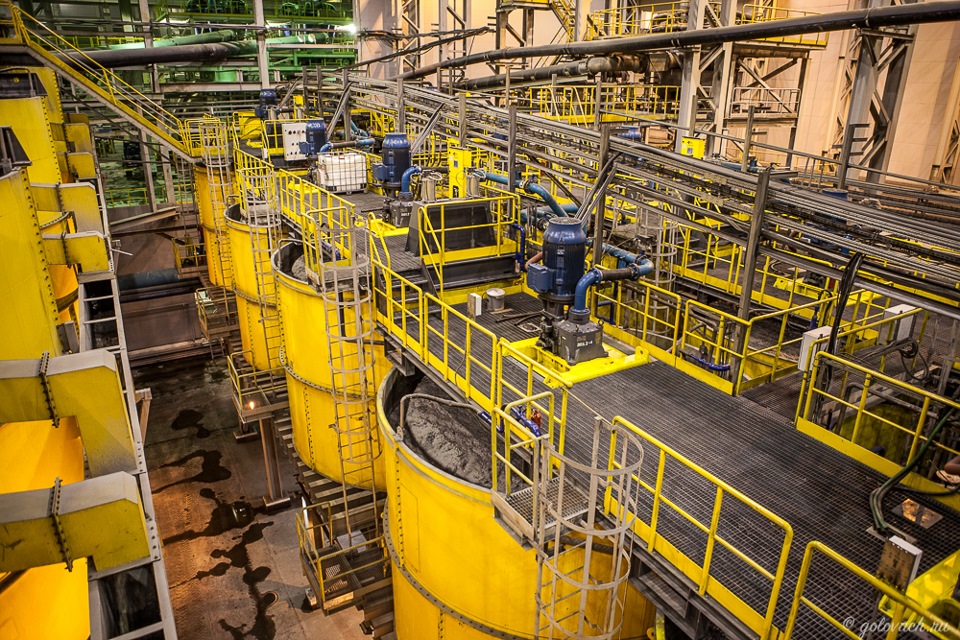

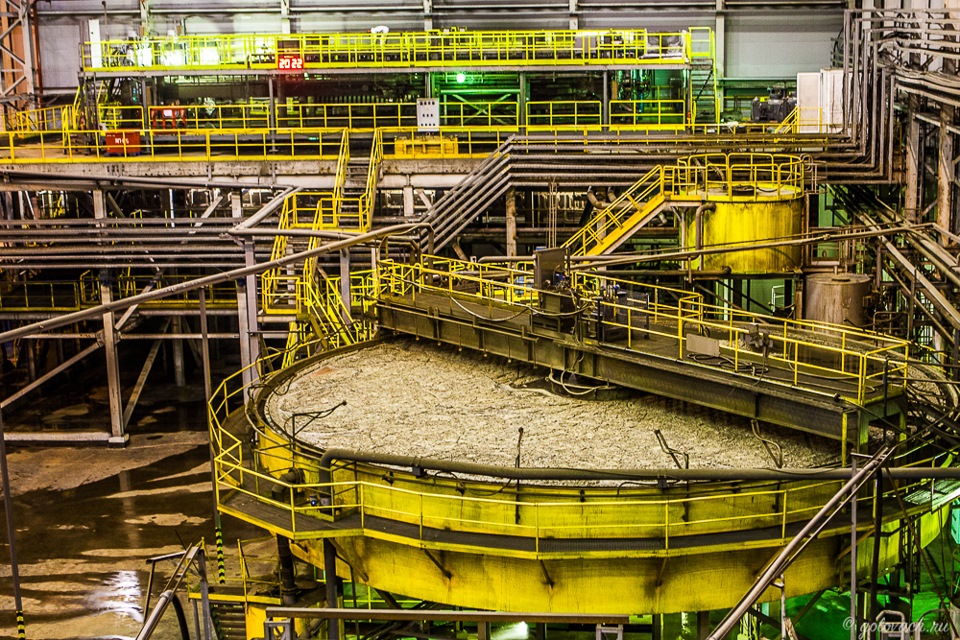

Далее руда поступает в флотационные машины TankCell объёмом 300 м3 производительностью 3000 тонн в час — крупнейшие флотомашины в мире.
Фундамент флотационных машин.
Здесь получается пульпа.
Пульпа — взвесь частичек ценной руды и воды + флотационный реагент. Флотационный реагент, смачивает частички ценной руды, но не смачивает частички пустой породы.
После смешения, в пульпу подаётся воздух. Воздушные пузырьки всплывая, цепляют на себя частички ценной руды.
Эта пена и несёт ценную руду.
Затем пульпа поступает в отстойник, где частички пустой породы оседают.
Когда частичка ценной руды, покрытая флотационным реагентом, встречается с пузырьком воздуха, вода не смачивая флотационный реагент, скатывается с поверхности частички. И частичка прикрепляется к пузырьку. Крупинки пустой породы, смачиваются водой и к пузырькам не прикрепляются. Воздушные пузырьки, вместе с ценной породой всплывают.
Процесс контролируется постоянно.

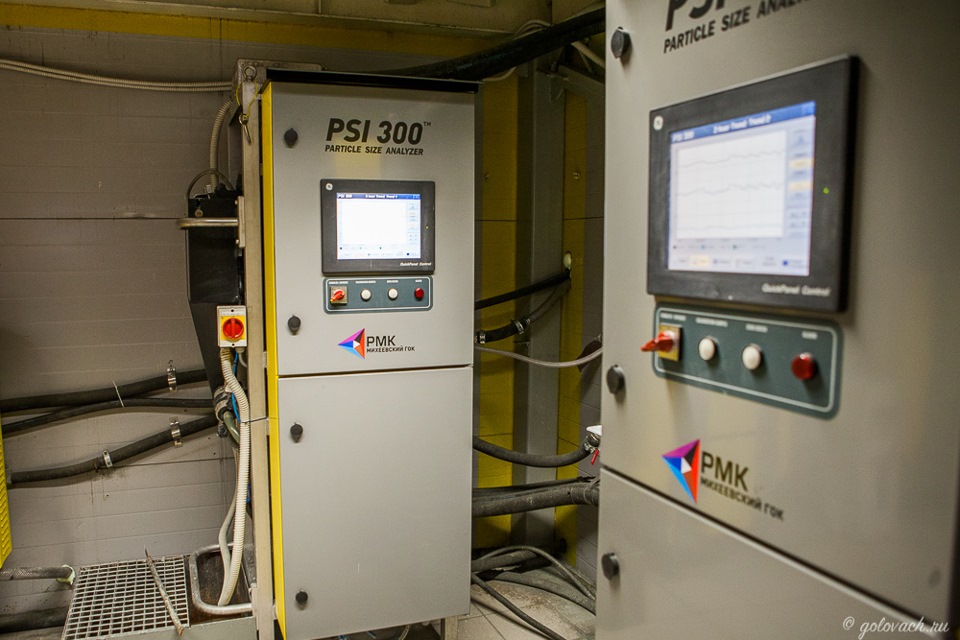

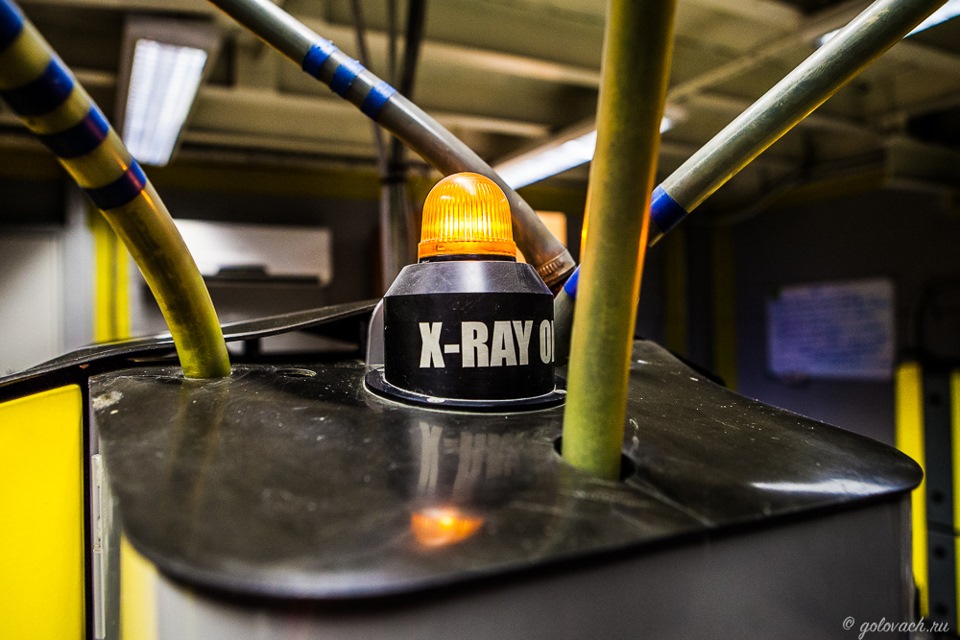

Новейшие анализаторы используют рентгеновское излучение.
Для ручного анализа пульпы, оператору необходимо 4-5 часов. Машина проводит эту операцию за минуты.

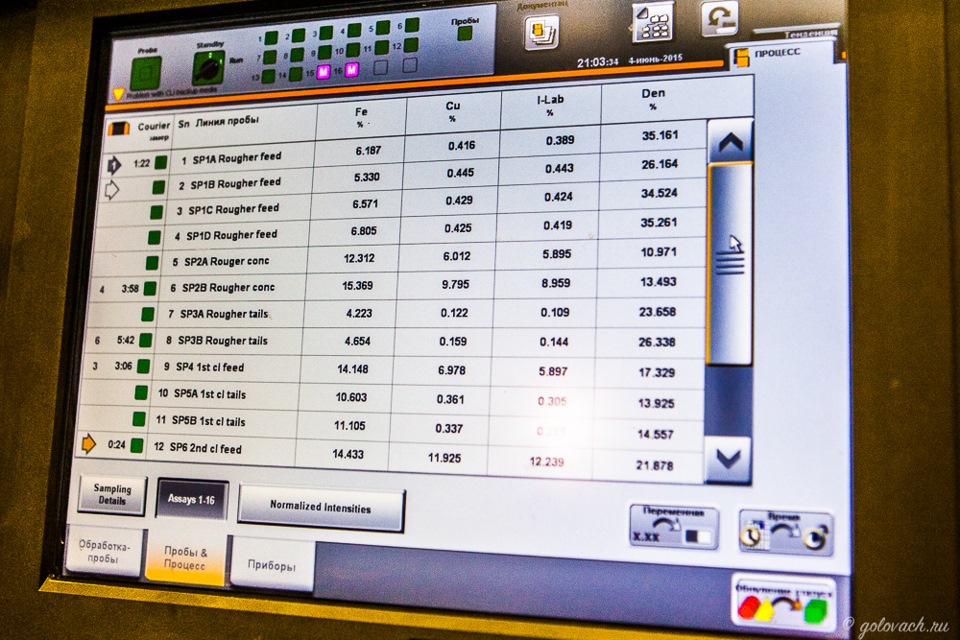

На фото. Экран оператора — можно посмотреть процентное содержание элементов.
Цикл замкнутый. По одним трубам идёт обогащённая руда, по другим отработанная порода.
Пена с ценной рудой, сдвигается в приёмный бункер. Пузырьки лопаются и руда оседает в бункере.
На обогатительной фабрике Михеевского Гока внедряются две новейшие системы анализа и регулирования процесса флотации: система анализа пены FrothMaster 2 и электрохимический анализатор Chena.

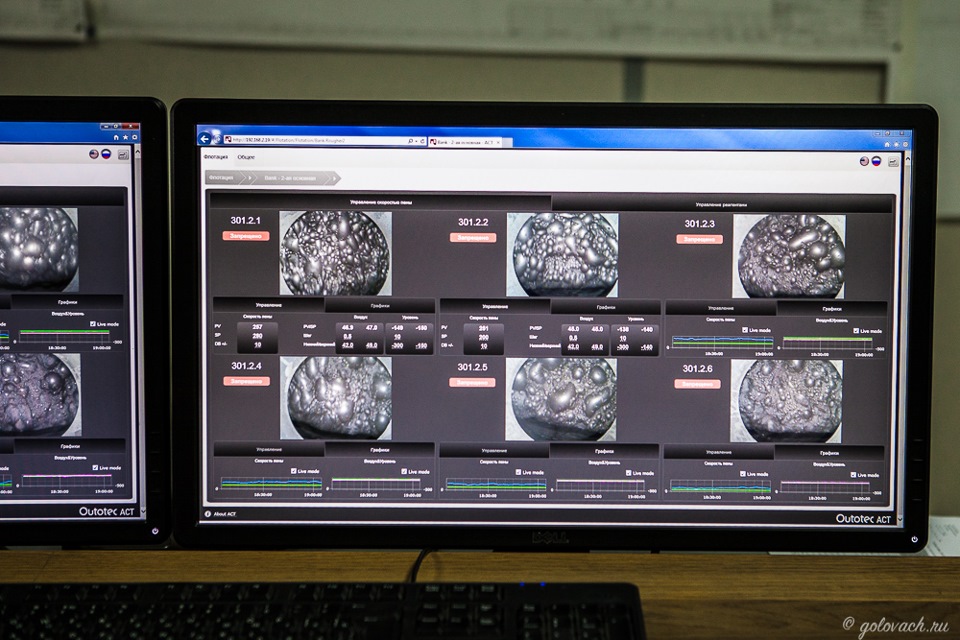

Система FrothMaster позволяет заменить субъективный взгляд оператора флотации на реальное изображение и в текущем времени объективно измерить скорость схода пены, размер пузырьков, цвет пены, что вместе с данными с поточного химического анализатора позволяет объективно регулировать процесс флотации.

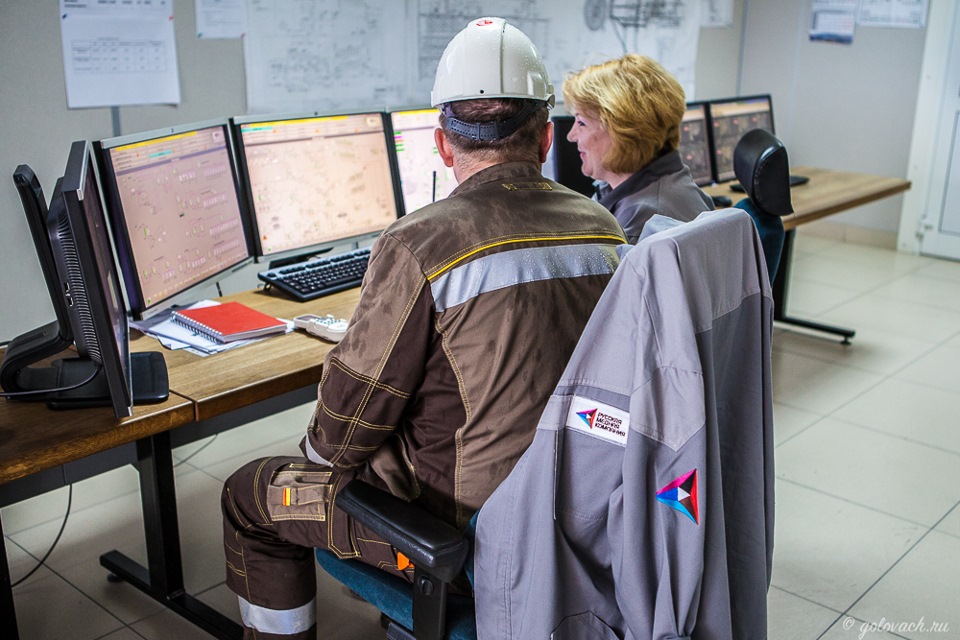

Вся система контролируется тремя операторами.

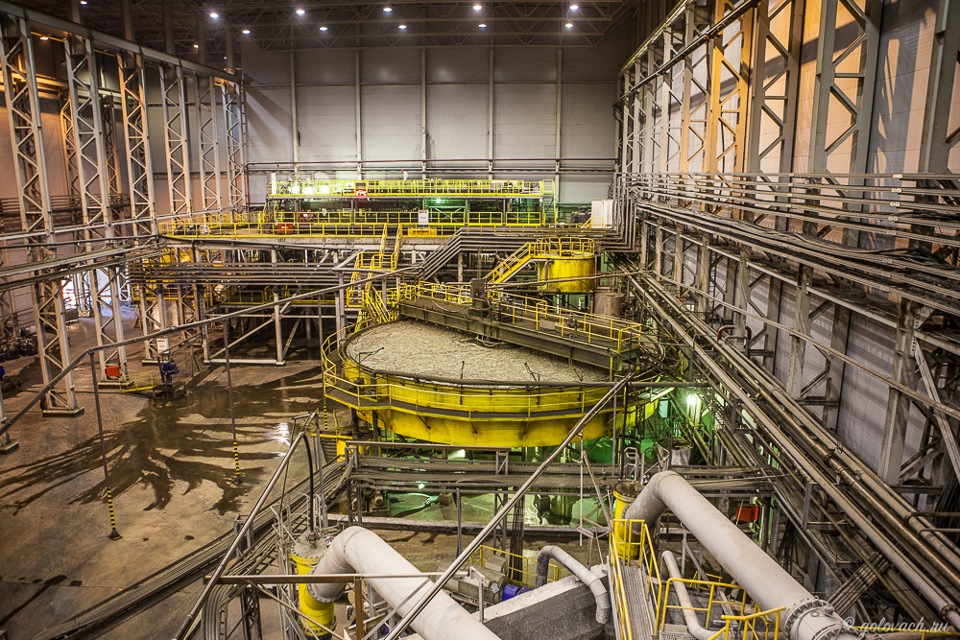

Получившийся концентрат после флотации поступает в сгустители и сгущается до 60–65% твердого, после чего отправляется в прессы на фильтрацию.
Далее обогащённая руда, по констинтеници похожая на песок, поступает на металлургический завод.
Если у вас есть интересное производство — пишите. Сделаем репортаж. Интересует рабочие процессы с нуля и до готового продукта.
АО «МИХЕЕВСКИЙ ГОК»
Адрес
457218, Челябинская область, Варненский район, п. Красноармейский, Промышленная зона, владение 1, строение 1
АО «МИХЕЕВСКИЙ ГОК»
Генеральный директор Сизиков Александр Васильевич
Михеевский горно-обогатительный комбинат расположен в 250 км от Челябинска в Варненском районе Челябинской области. Его строительство стало крупнейшим проектом по добыче и обогащению медной руды на постсоветском пространстве, который был реализован в рекордно короткие сроки.
Михеевский ГОК — это не только одно из самых больших, но и одно из самых современных и высокотехнологичных предприятий в России. К работе над проектом Михеевского ГОКа были привлечены ведущие международные компании и поставщики оборудования: Metso, Outotec, Komatsu, AtlasCopco. В результате предприятие имеет передовое техническое оснащение всех этапов добычи и переработки руды.
Мощность Михеевского ГОКа позволяет перерабатывать 27 млн тонн руды в год.
Безопасность труда на предприятии подтверждена сертификатами соответствия ее системы управления международным стандартам «Системы экологического менеджмента» (ISO 14001) и «Системы менеджмента безопасности труда и охраны здоровья» (OHSAS 18001).
Михеевский ГОК — один из ключевых налогоплательщиков и самых привлекательных работодателей в регионе. Предприятие обеспечивает рабочими местами примерно 2 000 человек. Большая часть работников ГОКа — жители Варненского, Карталинского и других районов Челябинской области.
АО «Михеевский ГОК»
457218, Челябинская область, Варненский район, п. Красноармейский, Промышленная зона, вл. 1, стр. 1
Приемная генерального директора: +7 (351) 423-10-02
Канцелярия административно-хозяйственного отдела: +7 (351) 423-10-84
Как устроен Михеевский ГОК
Как обогащают медную руду на «Михеевском ГОК».
Легкоплавкость меди сделала ее первым металлом, выплавляемым человеком. Она стала основой зарождающейся металлургии сплавов, создав орудия Бронзового века. Столетия спустя высокая электропроводность меди сделала ее главным материалом при изготовлении электрических проводов и генераторов. Она сделала возможной вторую промышленную революцию, заложив основы электротехники.
В настоящее время, есть технологии которые позволяют извлекать медь из руды с содержанием – 0,4%!
Делают это так.
Содержание металлов в руде низкое, поэтому для эффективной работы требуются большие объемы переработки. Эксплуатационные запасы руды на месторождении достигают 400 млн тонн.
Для разрыхления горной массы буровые установки бурят скважины, куда закладывается взрывчатое вещество.
После взрыва экскаваторы начинают погрузку руды в самосвалы.
Очень впечатляет, когда мимо тебя проносится махина весом более 324318 кг на скорости 50 кмч!
Самосвалы засыпают руду с двух сторон. После этого дробилка дробит породу на куски до 150 мм, для получения мелких фракций.
Сброс ста восьмидесяти тонн руды в дробилку.
Гирационная дробилка состоит из двух конусов, между которыми происходит дробление продукта. Неподвижный конус имеет внутреннюю рабочую поверхность, облицованную плитами из износостойкой стали.
Подвижный конус расположен внутри неподвижного и имеет наружную рабочую поверхность, также облицован ную плитами. Ось подвижного конуса при движении описывает жоническую поверхность ( с вершиной на оси дробилки) или цилиндрическую.
Но, часть руды, засыпается в рудное хранилище,
На запасах руды из рудного склада, комбинат может работать трое суток.
На Михеевском Гоке работают единственные в России мельницы полусамоизмельчения Metso диаметром 11 м.
Фундамент флотационных машин.
Здесь получается пульпа.
Пульпа — взвесь частичек ценной руды и воды + флотационный реагент. Флотационный реагент, смачивает частички ценной руды, но не смачивает частички пустой породы. После смешения, в пульпу подаётся воздух. Воздушные пузырьки всплывая, цепляют на себя частички ценной руды.
Процесс контролируется постоянно.
Новейшие анализаторы используют рентгеновское излучение.
Для ручного анализа пульпы, оператору необходимо 4-5 часов. Машина проводит эту операцию за минуты.
На фото. Экран оператора — можно посмотреть процентное содержание элементов.
Цех флотационных машин.
Цикл замкнутый. По одним трубам идёт обогащённая руда, по другим отработанная порода.
На обогатительной фабрике Михеевского Гока внедряются две новейшие системы анализа и регулирования процесса флотации: система анализа пены FrothMaster 2 и электрохимический анализатор Chena.
Система FrothMaster позволяет заменить субъективный взгляд оператора флотации на реальное изображение и в текущем времени объективно измерить скорость схода пены, размер пузырьков, цвет пены, что вместе с данными с поточного химического анализатора позволяет объективно регулировать процесс флотации.
Вся система контролируется тремя операторами.
Получившийся концентрат после флотации поступает
в сгустители и сгущается до 60–65% твердого, после чего отправляется в прессы на фильтрацию.
Далее обогащённая руда, по констинтеници похожая на песок, поступает на металлургический завод.
Очень понравилась чистота и забота об экологии — что большая редкость.
Везде где можно, посажены деревья и кустарники. Смога и «выхлопа» нет. Воздух над комбинатом прозрачен.
Я уезжал с сожалением, что много чего не успел отснять. Придётся напросится в гости еще раз.
МИХЕЕВСКИЙ ГОРНО-ОБОГАТИТЕЛЬНЫЙ КОМБИНАТ месторождение медно-порфировых руд ЧЕЛЯБИНСКАЯ ОБЛАСТЬ
Описание презентации по отдельным слайдам:
МИХЕЕВСКИЙ ГОРНО-ОБОГАТИТЕЛЬНЫЙ КОМБИНАТ месторождение медно-порфировых руд ЧЕЛЯБИНСКАЯ ОБЛАСТЬ МОУ «Полтавская СОШ» Карталинский район Челябинская область Выполнила: учитель химии Иноземцева Валентина Ивановна 2016 МОУ «Полтавская СОШ»
Михеевский ГОК Расположен на границе Варненского и Карталинского районов, в 20 километрах к югу от села Варна и в 20 километрах к северо-востоку от города Карталы. Рядом с Михеевским месторождением есть три небольших спутника в радиусе 10–30 км.
Первый камень в фундамент ГОКа был заложен 29 мая 2012г Торжественный запуск состоялся 17 декабря 2013 года.
Для промышленной площадки из сельскохозяйственного оборота было выведено более 2000 га. земель
здесь попутно можно добывать золото, серебро и молибден,цинк, свинец
Структура Михеевского ГОК карьер обогатительная фабрика отвальное хозяйство, где складируется пустая порода, хвостохранилище вахтовый поселок с административно-бытовыми зданиями объекты инфраструктуры
Для разрыхления горной массы буровые установки бурят скважины, куда закладывается взрывчатое вещество Этапы работы производства
После взрыва экскаваторы начинают погрузку руды в самосвалы Огромные карьерные экскаваторы Komatsu PC4000 с объемом ковша 22 м3 — надежные, высокопроизводительные и эффективные— добывают медную руду из карьера.
Очень впечатляет, когда мимо тебя проносится махина весом более 324318 кг на скорости 50 кмч! транспортируют крупные куски руды до 1 м в диаметре к дробильному комплексу, расположенному в карьере на отметке 220 м, а также складируют пустую породу в отвалах. Бульдозеры сгребают отвальные породы, очищая территорию и формируя отвалы. Самосвалы Komatsu
Разрыхлённую породу, огромные машины привозят на «Гирационную дробилку» производительностью 4 тысяч тонн руды в час. Самосвалы засыпают руду с двух сторон. После этого дробилка дробит породу на куски до 150 мм, для получения мелких фракций. Сброс ста восьмидесяти тонн руды в дробилку
Гирационная дробилка состоит из двух конусов, между которыми происходит дробление продукта. Неподвижный конус имеет внутреннюю рабочую поверхность, облицованную плитами из износостойкой стали.
С дробилки руда поступает на движущийся конвейер длиной 1 414 м, который транспортирует ее на обогатительную фабрику. Но, часть руды, засыпается в рудное хранилище. На запасах руды из рудного склада, комбинат может работать трое суток.
На Михеевском Гоке работают единственные в России мельницы полусамоизмельчения Metso диаметром 11 м. Руда проходит 2 стадии измельчения в огромных мельницах: сначала при помощи помольных шаров измельчается крупная руда, затем в трех дробилках додрабливается галечная руда.
Далее руда поступает в флотационные машины объёмом 300 м3 производительностью 3000 тонн в час. Здесь получают пульпу крупнейшие флотомашины в мире TankCell
Когда частичка ценной руды, покрытая флотационным реагентом, встречается с пузырьком воздуха, вода не смачивая флотационный реагент, скатывается с поверхности частички. И частичка прикрепляется к пузырьку. Крупинки пустой породы, смачиваются водой и к пузырькам не прикрепляются. Воздушные пузырьки, вместе с ценной породой всплывают.
Цикл замкнутый. По одним трубам идёт обогащённая руда, по другим отработанная порода. Пена с ценной рудой, сдвигается в приёмный бункер. Пузырьки лопаются и руда оседает в бункере.
Получившийся концентрат после флотации поступает в сгустители и сгущается до 60–65% твердого, после чего отправляется в прессы на фильтрацию. Далее обогащённая руда, по констинтеници похожая на песок, поступает на металлургический завод «Карабашмедь», где производят черновую медь
Готовый концентрат с ГОКа поставляется на Карабашский медеплавильный комбинат Кыштымский медеэлектролитный завод будет уже непосредственно производить электролиз, то есть извлекать Au, Ag, Mo, все сопутствующие металлы и изделия из меди, в том числе катанку.
Отходы производства назад-домой! Всеволод Левин: в Карабаше мы построили обогатительную фабрику, которая вовлекает в дальнейшее извлечение меди металлургические шлаки. Концентрат с Михеевского ГОКа будет приезжать на карабашскую фабрику, там мы его перерабатываем, а отвальные хвосты после фабрики будем отправлять назад на хвостохранилище Михеевского ГОКа. Там уже все проблемы экологической безопасности решены. Хвостохранилище уже построено (Это комплекс специальных сооружений и оборудования, предназначенный для хранения или захоронения радиоактивных, токсичных и других отвальных отходов обогащения полезных ископаемых, именуемых хвостами. ) хвостохранилище
Наиболее уязвимыми к воздействиям Михеевского ГОКа окажутся животные и птицы, так как по югу области проходят пути миграции сибирской косули, здесь обитают степные луни и орлы-могильники – птицы, занесенные в Красную книгу Челябинской области. Расположенные по соседству озера Тулак, Чекатай и Большой Каратай также приютили шилохвость, широконоску, чирков-свистунков, серых уток, лебедей-шипунов и кликунов, серых журавлей и белых цапель. Для сохранения популяции орла-могильника в рамках проекта будут строиться специальные гнездовые платформы, удаленные от площадки предприятия, а для кабана и косули организовываться кормовые площадки.
Что нам обещают… После завершения разработки карьер станет Катенинским водохранилищем. Планируется, что местное население сможет его использовать как зону для отдыха, а также «…для рыбохозяйственных целей». «Русская медная компания» обязуется выполнить работы по рекультивации территории. В том числе, направленные на организацию безопасных подходов и спуска к карьеру. На отвалах и на территории хвостохранилища будут высажены деревья и многолетние травы.
